专利摘要

专利摘要

本实用新型公开了一种物料运输用可调节桥架，包括底座、支撑板和护栏，所述底座的下部安装有万向刹车轮，所述底座的上部安装有两组液压缸，所述支撑板的两侧分别活接于两组所述液压缸的输出端，所述支撑板的中部开有凹槽，所述凹槽的内部安装有电动推杆，所述电动推杆的输出端安装有支撑块，所述支撑块处于凹槽的内部，所述护栏通过转轴转动安装于支撑板的两侧，所述支撑板的侧部开有安装槽，所述护栏的侧部安装有与安装槽相配合的安装块。本实用新型通过电动推杆带动支撑块从凹槽的内部推出，有效的延长了支撑板的支撑距离，方便对距离的调节，通过液压缸调节高度，满足不同高度的需求，通过护栏进行防护。

权利要求

1.一种物料运输用可调节桥架，包括底座(1)、支撑板(2)和护栏(3)，其特征在于：所述底座(1)的下部安装有万向刹车轮(4)，所述底座(1)的上部安装有两组液压缸(5)，所述支撑板(2)的两侧分别活接于两组所述液压缸(5)的输出端，所述支撑板(2)的中部开有凹槽(6)，所述凹槽(6)的内部安装有电动推杆(7)，所述电动推杆(7)的输出端安装有支撑块(8)，所述支撑块(8)处于凹槽(6)的内部，所述护栏(3)通过转轴(9)转动安装于支撑板(2)的两侧，所述支撑板(2)的侧部开有安装槽(10)，所述护栏(3)的侧部安装有与安装槽(10)相配合的安装块(11)。

2.根据权利要求1所述的一种物料运输用可调节桥架，其特征在于：所述底座(1)的两侧安装有限位块(12)，且所述限位块(12)的上部安装有垫板(13)。

3.根据权利要求1所述的一种物料运输用可调节桥架，其特征在于：两组所述液压缸(5)与底座(1)之间安装有斜撑(14)，且两组所述液压缸(5)的行程相同。

4.根据权利要求1所述的一种物料运输用可调节桥架，其特征在于：所述支撑块(8)的外壁为光滑面，且所述支撑块(8)的长度与宽度均小于凹槽(6)的长度与宽度3cm-5cm。

5.根据权利要求1所述的一种物料运输用可调节桥架，其特征在于：所述护栏(3)呈栅格状设置，且所述护栏(3)的侧部安装有防护网(15)。

6.根据权利要求1所述的一种物料运输用可调节桥架，其特征在于：所述安装槽(10)呈凹字形设置，所述安装块(11)呈凸字形设置。

说明书

技术领域

本实用新型涉及可调桥架技术领域，具体为一种物料运输用可调节桥架。

背景技术

桥架，是指架设在车辆之间、车辆与仓库之间以及仓库与仓库之间，方便物料运输与搬运的支撑架，随着运输量的增大，以及物流行业的发展，桥架得到越来越广泛的应用。

但是，现有的桥架长度是不可调的，这就导致桥架的适用性较差，不能满足不同距离以及不同高度输送需求，影响其使用，另一方面，现有的桥架在使用过程中，不能有效的对搬运工人进行保护，这就容易导致搬运工人容易从桥架的上部跌落，造成工人受伤，且部分提供保护功能的桥架，不能在转运过程中调节防护的高度，影响转运。

实用新型内容

本实用新型的目的在于提供一种物料运输用可调节桥架，简单便捷的满足不同距离和高度的使用需求，同时，对工人提供有效的防护，并方便后续的转运，现以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种物料运输用可调节桥架，包括底座、支撑板和护栏，所述底座的下部安装有万向刹车轮，所述底座的上部安装有两组液压缸，所述支撑板的两侧分别活接于两组所述液压缸的输出端，所述支撑板的中部开有凹槽，所述凹槽的内部安装有电动推杆，所述电动推杆的输出端安装有支撑块，所述支撑块处于凹槽的内部，所述护栏通过转轴转动安装于支撑板的两侧，所述支撑板的侧部开有安装槽，所述护栏的侧部安装有与安装槽相配合的安装块。

优选的，所述底座的两侧安装有限位块，且所述限位块的上部安装有垫板。

优选的，两组所述液压缸与底座之间安装有斜撑，且两组所述液压缸的行程相同。

优选的，所述支撑块的外壁为光滑面，且所述支撑块的长度与宽度均小于凹槽的长度与宽度3cm-5cm。

优选的，所述护栏呈栅格状设置，且所述护栏的侧部安装有防护网。

优选的，所述安装槽呈凹字形设置，所述安装块呈凸字形设置。

与现有技术相比，本实用新型的有益效果是：

1、通过电动推杆带动支撑块从凹槽的内部推出，有效的延长了支撑板的支撑距离，方便对距离的调节，通过液压缸调节高度，满足不同高度的需求；

2、通过转轴实现护栏的转动，通过安装槽与安装块的配合，方便对护栏立起后的固定，通过护栏对操作工人进行防护，避免工人从支撑板跌落造成伤害。

附图说明

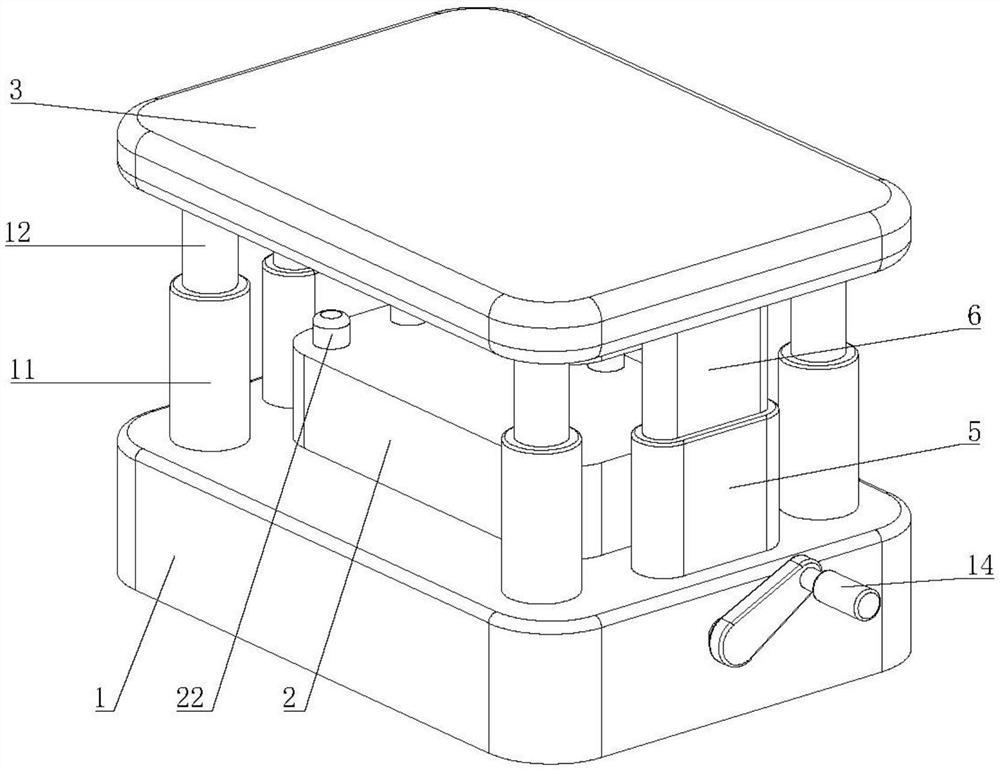

图1为本实用新型的结构示意图；

图2为本实用新型的支撑板部分结构侧视剖视图；

图3为本实用新型的安装槽部分结构侧视剖视图。

图中：1底座、2支撑板、3护栏、4万向刹车轮、5液压缸、6凹槽、7电动推杆、8支撑块、9转轴、10安装槽、11安装块、12限位块、13垫板、14斜撑、15防护网。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种物料运输用可调节桥架，包括底座1、支撑板2和护栏3，所述底座1的下部安装有万向刹车轮4，所述底座1的上部安装有两组液压缸5，液压缸5提供高度调节的动力，所述支撑板2的两侧分别活接于两组所述液压缸5的输出端，所述支撑板2的中部开有凹槽6，所述凹槽6的内部安装有电动推杆7，电动推杆7提供长度调节的动力，所述电动推杆7的输出端安装有支撑块8，所述支撑块8处于凹槽6的内部，所述护栏3通过转轴9转动安装于支撑板2的两侧，所述支撑板2的侧部开有安装槽10，所述护栏3的侧部安装有与安装槽10相配合的安装块11，安装槽10与安装块11的配合，方便护栏3立起后的固定。

具体的，所述底座1的两侧安装有限位块12，且所述限位块12的上部安装有垫板13，限位块12对支撑板2的下降距离进行限定，垫板13防止支撑板2与限位块12刚性接触，避免损坏。

具体的，两组所述液压缸5与底座1之间安装有斜撑14，且两组所述液压缸5的行程相同，斜撑14增加液压缸5与底座1的连接稳定性，保证液压缸5的有效运行。

具体的，所述支撑块8的外壁为光滑面，且所述支撑块8的长度与宽度均小于凹槽6的长度与宽度3cm-5cm，方便支撑块8从凹槽6的内部推出，方便操作。

具体的，所述护栏3呈栅格状设置，且所述护栏3的侧部安装有防护网15，方便对工人进行防护，防护网15避免了搬运的杂物脱落，避免下部的工人受伤。

具体的，所述安装槽10呈凹字形设置，所述安装块11呈凸字形设置。

工作原理：使用时，通过电动推杆7带动支撑块8从凹槽6的内部推出，有效的延长了支撑板2的支撑距离，方便对距离的调节，通过液压缸5调节支撑板2的高度，满足不同高度的需求，方便操作并便于使用，通过转轴9实现护栏3的转动，通过安装槽10与安装块11的配合，方便对护栏3立起后的固定，通过护栏3对操作工人进行防护，避免工人从支撑板2跌落造成伤害，在需要转运时，通过转轴9转动护栏，使得护栏3铺在支撑板2的上部，减少占用的高度，方便转运。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
