专利摘要

本发明公开了一种新型信箱装置，包括信箱箱体和安装壳套和用以与所述安装壳套配合连接的节能灯，所述信箱箱体中等距横向分布有多组隔板，每组隔板之间安装有信盒，所述节能灯右端面中央设置有锁条，所述锁条右端面中央设置有第一碰块，所述锁条中设置有上下通透的锁槽，所述安装壳套左端面上设置有腔体，所述腔体的右端壁中央设置有第一进电口，所述安装壳套中前后对立设置有左端与所述腔体通联的两个滑体槽，两个所述滑体槽中对立设置有两个滑体，本发明结构简单，安全可靠，操作简单方便，节能灯的安装和拆卸效率高，有效避免了在安装和拆卸节能灯时发生触电事故，增加了节能灯和信箱的使用寿命。

权利要求

1.一种信箱装置，包括信箱箱体和安装壳套和用以与所述安装壳套配合连接的节能灯，其特征在于：所述信箱箱体中等距横向分布有多组隔板，每组隔板之间安装有信盒，所述节能灯右端面中央设置有锁条，所述锁条右端面中央设置有第一碰块，所述锁条中设置有上下通透的锁槽，所述安装壳套左端面上设置有腔体，所述腔体的右端壁中央设置有第一进电口，所述安装壳套中前后对立设置有左端与所述腔体通联的两个滑体槽，两个所述滑体槽中对立设置有两个滑体，两个所述滑体槽之间从左到右依次通联设置有第一过孔、第二过孔和第三过孔，两个所述滑体中每个的内侧端面上从左到右设置有第一凸杆、第一凸柄和第二凸杆，所述第一凸杆和第一凸柄的内侧端左边分别设置有第一斜坡面和第二斜坡面，所述第二凸杆的内侧端右边设置有第三斜坡面，所述第一过孔中设置有连接两个所述滑体的第一弹件，所述第二过孔左端壁中央设置有进电沉口，所述进电沉口中设置有可左右平移的进电块，所述进电块右端面的上下两侧对立设置有用以与所述第二斜坡面平移配合连接的第二导接面，所述进电块左端面中央设置有第二碰块，所述进电沉口左端壁中央设置有用以与所述第二碰块配合连接的第二进电口，所述进电沉口左端壁上下两侧对立设置有两个弹件槽，两个所述弹件槽中均设置有第二弹件且两个所述第二弹件均与所述进电块固定连接，所述第三过孔右端壁中设置有开锁部件，所述开锁部件中还设置有保护装置；其中，所述开锁部件包括与所述第三过孔通联的滑运槽，所述滑运槽中设置有可左右平移的滑运块，所述滑运块左端面的上下两侧对立设置有用以与所述第三斜坡面平移配合连接的第三导接面，所述滑运块右端面配合有一螺杆，所述螺杆与设置在所述滑运槽右端壁中的驱使机动力连接，所述第三斜坡面与所述第三导接面的倾斜角度相同。

2.根据权利要求1所述的信箱装置，其特征在于：所述锁条右端面的上下两侧对立设置有用以与所述第一斜坡面平移配合连接的第一导接面，所述第一导接面与所述第一斜坡面的倾斜角度相同，所述第二斜坡面与所述第二导接面的倾斜角度相同。

3.根据权利要求1所述的信箱装置，其特征在于：所述第一进电口与所述第二进电口电连接，所述进电块与电源连接。

4.根据权利要求1所述的信箱装置，其特征在于：两个所述滑体与各自对应的所述滑体槽平移配合连接，两个所述第一凸杆的长度与所述锁槽的长度相同，所述锁条与所述腔体的体积相同。

5.根据权利要求1所述的信箱装置，其特征在于：所述第一弹件的弹性力大于两个所述第二弹件的弹性力之和。

6.根据权利要求1所述的信箱装置，其特征在于：所述滑体、第一凸杆、第一凸柄和所述第二凸杆固定连接，所述第一凸杆与所述第二凸杆对立设置。

7.根据权利要求1所述的信箱装置，其特征在于：所述保护装置包括设置在所述开锁部件中电机外部的减噪板和减温片，所述减噪板设置在所述电机的上端和下端且与所述电机固定连接，所述减温片设置在所述电机的前端和后端且与所述电机固定连接，所述减温片的上端和下端均与所述减噪板固定连接。

说明书

技术领域

本发明涉及信箱技术领域，特别涉及一种新型信箱装置。

背景技术

信箱是一种信件存放设备，其功能也越来越完善，为了方便人们存取信件，一些大型的信箱上会安装节能灯，从而方便人们夜间存取信件，现有的节能灯在安装时需要预先在信箱箱体上预埋螺栓或者用膨胀螺钉敲打进箱体中而将节能灯固定，这样的固定方式不仅会对箱体造成损坏，而且安装操作繁琐，不易于节能灯损坏后的快速更换，另外，现有的节能灯在固定安装时容易发生触电事故，存在较大的安全隐患。

发明内容

本发明要解决的技术问题是提供一种新型信箱装置，其能够解决上述现在技术中的问题。

为解决上述问题，本发明采用如下技术方案：本发明的一种新型信箱装置，包括信箱箱体和安装壳套和用以与所述安装壳套配合连接的节能灯，所述信箱箱体中等距横向分布有多组隔板，每组隔板之间安装有信盒，所述节能灯右端面中央设置有锁条，所述锁条右端面中央设置有第一碰块，所述锁条中设置有上下通透的锁槽，所述安装壳套左端面上设置有腔体，所述腔体的右端壁中央设置有第一进电口，所述安装壳套中前后对立设置有左端与所述腔体通联的两个滑体槽，两个所述滑体槽中对立设置有两个滑体，两个所述滑体槽之间从左到右依次通联设置有第一过孔、第二过孔和第三过孔，两个所述滑体中每个的内侧端面上从左到右设置有第一凸杆、第一凸柄和第二凸杆，所述第一凸杆和第一凸柄的内侧端左边分别设置有第一斜坡面和第二斜坡面，所述第二凸杆的内侧端右边设置有第三斜坡面，所述第一过孔中设置有连接两个所述滑体的第一弹件，所述第二过孔左端壁中央设置有进电沉口，所述进电沉口中设置有可左右平移的进电块，所述进电块右端面的上下两侧对立设置有用以与所述第二斜坡面平移配合连接的第二导接面，所述进电块左端面中央设置有第二碰块，所述进电沉口左端壁中央设置有用以与所述第二碰块配合连接的第二进电口，所述进电沉口左端壁上下两侧对立设置有两个弹件槽，两个所述弹件槽中均设置有第二弹件且两个所述第二弹件均与所述进电块固定连接，所述第三过孔右端壁中设置有开锁部件，所述开锁部件中还设置有保护装置。

作为优选的技术方案，述开锁部件包括与所述第三过孔通联的滑运槽，所述滑运槽中设置有可左右平移的滑运块，所述滑运块左端面的上下两侧对立设置有用以与所述第三斜坡面平移配合连接的第三导接面，所述滑运块右端面配合有一螺杆，所述螺杆与设置在所述滑运槽右端壁中的驱使机动力连接，所述第三斜坡面与所述第三导接面的倾斜角度相同。

作为优选的技术方案，所述锁条左端面的上下两侧对立设置有用以与所述第一斜坡面平移配合连接的第一导接面，所述第一导接面与所述第一斜坡面的倾斜角度相同，所述第二斜坡面与所述第二导接面的倾斜角度相同。

作为优选的技术方案，所述第一进电口与所述第二进电口电连接，所述进电块与电源连接。

作为优选的技术方案，两个所述滑体与各自对应的所述滑体槽平移配合连接，两个所述第一凸杆的长度与所述锁槽的长度相同，所述锁条与所述腔体的体积相同。

作为优选的技术方案，所述第一弹件的弹性力大于两个所述第二弹件的弹性力之和。

作为优选的技术方案，所述滑体、第一凸杆、第一凸柄和所述第二凸杆固定连接，所述第一凸杆与所述第二凸杆对立设置。

作为优选的技术方案，所述保护装置包括设置在所述开锁部件中电机外部的减噪板和减温片，所述减噪板设置在所述电机的上端和下端且与所述电机固定连接，所述减温片设置在所述电机的前端和后端且与所述电机固定连接，所述减温片的上端和下端均与所述减噪板固定连接。

本发明的有益效果是：

1.通过向右推动节能灯使得锁条插入腔体中配合连接，从而使得两个滑体克服第一弹件的弹性力而向各自对应的滑体槽的外侧平移，当滑体的外侧端面与滑体槽的外侧端壁抵接时，第一碰块与第一进电口配合连接，两个第一凸杆均与锁槽相对，进电块由于两个第二弹件的弹性力而被向右推动而伸入到第二过孔中，第二碰块脱离与第二进电口的配合连接，而后由于第一弹件的弹性力将两个滑体向滑体槽的内侧端拉动，从而使得两个第一凸杆均插入到锁槽中以将锁条锁定在腔体中，即将节能灯固定在位，两个第一凸柄再次相互靠近抵接，从而将进电块向左推动克服两个第二弹件的弹性力，从而使得第二碰块插入到第二进电口中配合连接，使得第一进电口继续处于通电状态，从而为节能灯通电；无论是安装和拆卸节能灯，第一进电口都会先断电，从而避免了在安装和拆卸节能灯时发生触电事故，大大减少了工人在安装和拆卸节能灯时发生的触电事故，增加了本装置的使用安全性，且锁条通过两个第一凸杆锁定，增加了节能灯通电的稳定性。

2.控制驱使机工作转动以驱动滑运块向左平移，从而使得两个滑体的外侧端面与各自对应的滑体槽的外侧端壁抵接，即将锁条解锁，而后拔出锁条即可，锁条拔出后，控制驱使机工作反转，使得滑运块缩回到滑运槽中，以使得本装置恢复到初始位置状态，以便于对节能灯进行更换，节能灯更换操作简单且方便，无需专业人员即可对节能灯进行更换。

3.本发明结构简单，安全可靠，操作简单方便，节能灯的安装和拆卸效率高，有效避免了在安装和拆卸节能灯时发生触电事故，增加了节能灯和信箱的使用寿命。

附图说明

为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本发明新型信箱装置中安装壳套和节能灯的结构示意图；

图2为图1中锁条被锁定时的结构示意图；

图3为图1中锁条被解锁时的结构示意图；

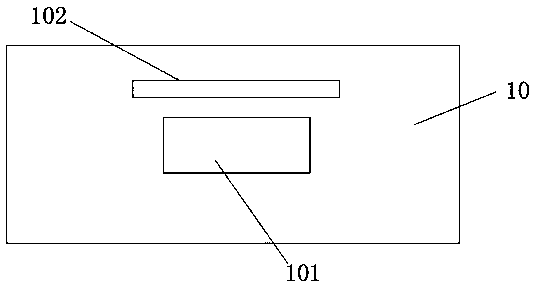

图4为本发明的主视图；

图5为本发明中保护装置的结构示意图。

具体实施方式

下面结合附图对本发明的优选实施例进行详细阐述，以使本发明的优点和特征能更易于被本领域技术人员理解，从而对本发明的保护范围做出更为清楚明确的界定。

参阅图1-5所示的一种新型信箱装置，包括信箱箱体101和安装壳套100和用以与所述安装壳套100配合连接的节能灯200，所述信箱箱体101中等距横向分布有多组隔板102，每组隔板102之间安装有信盒103，所述信盒103用以存放信件，所述节能灯200右端面中央设置有锁条2，所述锁条2右端面中央设置有第一碰块21，所述锁条2中设置有上下通透的锁槽22，所述安装壳套100左端面上设置有腔体3，所述腔体3的右端壁中央设置有第一进电口31，所述安装壳套100中前后对立设置有左端与所述腔体3通联的两个滑体槽4，两个所述滑体槽4中对立设置有两个滑体41，两个所述滑体槽4之间从左到右依次通联设置有第一过孔7、第二过孔8和第三过孔9，两个所述滑体41中每个的内侧端面上从左到右设置有第一凸杆42、第一凸柄48和第二凸杆43，所述第一凸杆42和第一凸柄48的内侧端左边分别设置有第一斜坡面45和第二斜坡面47，所述第二凸杆44的内侧端右边设置有第三斜坡面44，所述第一过孔7中设置有连接两个所述滑体41的第一弹件71，所述第二过孔8左端壁中央设置有进电沉口5，所述进电沉口5中设置有可左右平移的进电块51，所述进电块51右端面的上下两侧对立设置有用以与所述第二斜坡面47平移配合连接的第二导接面54，所述进电块51左端面中央设置有第二碰块53，所述进电沉口5左端壁中央设置有用以与所述第二碰块53配合连接的第二进电口52，所述进电沉口5左端壁上下两侧对立设置有两个弹件槽55，两个所述弹件槽55中均设置有第二弹件56且两个所述第二弹件56均与所述进电块51固定连接，所述第三过孔9右端壁中设置有开锁部件，所述开锁部件中还设置有保护装置。

其中，所述开锁部件包括与所述第三过孔9通联的滑运槽6，所述滑运槽6中设置有可左右平移的滑运块61，所述滑运块61左端面的上下两侧对立设置有用以与所述第三斜坡面44平移配合连接的第三导接面64，所述滑运块61右端面配合有一螺杆62，所述螺杆62与设置在所述滑运槽6右端壁中的驱使机63动力连接，所述第三斜坡面44与所述第三导接面64的倾斜角度相同。

其中，所述锁条2左端面的上下两侧对立设置有用以与所述第一斜坡面45平移配合连接的第一导接面23，所述第一导接面23与所述第一斜坡面45的倾斜角度相同，所述第二斜坡面47与所述第二导接面54的倾斜角度相同。

其中，所述第一进电口31与所述第二进电口52电连接，所述进电块51与电源连接。从而为所述第一进电口31通电。

其中，两个所述滑体41与各自对应的所述滑体槽4平移配合连接，两个所述第一凸杆42的长度与所述锁槽22的长度相同，所述锁条2与所述腔体3的体积相同，从而方便所锁条2插入到所述腔体3中配合。

其中，所述第一弹件71的弹性力大于两个所述第二弹件的弹性力之和，从而使得所述第一进电口31能够通电。

其中，所述滑体41、第一凸杆42、第一凸柄48和所述第二凸杆43固定连接，所述第一凸杆42与所述第二凸杆43对立设置。

其中，所述保护装置包括设置在所述开锁部件中电机63外部的减噪板631和减温片632，所述减噪板631设置在所述电机63的上端和下端且与所述电机63固定连接，所述减温片632设置在所述电机63的前端和后端且与所述电机63固定连接，所述减温片632的上端和下端均与所述减噪板631固定连接，所述减温片632用以吸收并散发所述电机63在运行时产生的热量,所述减噪板631用以减少所述电机63在运行时产生的震动力从而防止所述电机63在运行时产生的震动力过大而导致所述信箱箱体100抖动。

在初始位置状态时，所述驱使机63处于停止工作状态，所述滑运块61位于所述滑运槽6中，由于所述第一弹件71的弹性力大于两个所述第二弹件的弹性力之和，此时，所述第一弹件71收缩在所述第一过孔7中，两个所述滑体41分别与各自对应的所述滑体槽4的内侧端壁抵接，两个所述第一凸杆42的内侧端相互抵接，两个所述第一凸柄48的内侧端相互抵接，两个所述第二凸杆43的内侧端相互抵接，从而使得两个所述第一凸杆42拦截所述腔体3以将所述第一进电口31封闭，从而使得两个所述第一凸柄48将所述进电块51向左推动克服两个所述第二弹件56的弹性力，使得所述第二碰块53插入到所述第二进电口52中配合连接，从而使得所述第一进电口31处于通电状态；

需要在信箱箱体中安装节能灯200时，先将所述锁条2与所述腔体3对准，而后通过向右推动所述节能灯200使得所述锁条2逐渐插入所述腔体3中，所述锁条2插入所述腔体3中后，首先使两个所述滑体41克服所述第一弹件的弹性力而向各自对应的滑体槽4的外侧平移，当所述滑体41的外侧端面与所述滑体槽4的外侧端壁抵接时，所述第一凸杆42、第一凸柄48和所述第二凸杆43均处于各自对应的滑体槽4中，所述锁条2刚好插入到所述腔体3中配合连接，所述第一碰块21与第一进电口31配合连接，两个所述第一凸杆42均与所述锁槽22相对，所述进电块51由于两个所述第二弹件56的弹性力而被向右推动而伸入到所述第二过孔8中，所述第二碰块53脱离与所述第二进电口52的配合连接，所述第一进电口31被断电，而后由于所述第一弹件的弹性力将两个所述滑体41向所述滑体槽4的内侧端拉动，从而使得两个所述第一凸杆42均插入到所述锁槽22中以将所述锁条2锁定在所述腔体3中，即将节能灯200固定在位，此时，两个所述第一凸柄48再次相互靠近抵接，从而将所述进电块51向左推动克服两个所述第二弹件56的弹性力，从而使得所述第二碰块53插入到所述第二进电口52中配合连接，使得所述第一进电口31继续处于通电状态，从而为节能灯200通电；

在需要对节能灯200进行拆卸更换时，控制所述驱使机55工作转动以驱动所述滑运块61向左平移，从而使得两个所述滑体41的外侧端面与各自对应的所述滑体槽4的外侧端壁抵接，即将所述锁条2解锁，而后拔出所述锁条2即可，所述锁条2拔出后，控制所述驱使机55工作反转，使得所述滑运块61缩回到所述滑运槽6中，以使得本装置恢复到初始位置状态，以便于对节能灯200进行更换，节能灯200更换操作简单且方便，

本发明的有益效果是：

1.通过向右推动节能灯使得锁条插入腔体中配合连接，从而使得两个滑体克服第一弹件的弹性力而向各自对应的滑体槽的外侧平移，当滑体的外侧端面与滑体槽的外侧端壁抵接时，第一碰块与第一进电口配合连接，两个第一凸杆均与锁槽相对，进电块由于两个第二弹件的弹性力而被向右推动而伸入到第二过孔中，第二碰块脱离与第二进电口的配合连接，而后由于第一弹件的弹性力将两个滑体向滑体槽的内侧端拉动，从而使得两个第一凸杆均插入到锁槽中以将锁条锁定在腔体中，即将节能灯固定在位，两个第一凸柄再次相互靠近抵接，从而将进电块向左推动克服两个第二弹件的弹性力，从而使得第二碰块插入到第二进电口中配合连接，使得第一进电口继续处于通电状态，从而为节能灯通电；无论是安装和拆卸节能灯，第一进电口都会先断电，从而避免了在安装和拆卸节能灯时发生触电事故，大大减少了工人在安装和拆卸节能灯时发生的触电事故，增加了本装置的使用安全性，且锁条通过两个第一凸杆锁定，增加了节能灯通电的稳定性。

2.控制驱使机工作转动以驱动滑运块向左平移，从而使得两个滑体的外侧端面与各自对应的滑体槽的外侧端壁抵接，即将锁条解锁，而后拔出锁条即可，锁条拔出后，控制驱使机工作反转，使得滑运块缩回到滑运槽中，以使得本装置恢复到初始位置状态，以便于对节能灯进行更换，节能灯更换操作简单且方便，无需专业人员即可对节能灯进行更换。

3.本发明结构简单，安全可靠，操作简单方便，节能灯的安装和拆卸效率高，有效避免了在安装和拆卸节能灯时发生触电事故，增加了节能灯和信箱的使用寿命。

以上显示和描述了本发明的基本原理、主要特征和本发明的优点。本行业的技术人员应该了解，本发明不受上述实施例的限制，上述实施例和说明书中描述的只是说明本发明的原理，在不脱离本发明精神和范围的前提下本发明还会有各种变化和改进，这些变化和改进都落入要求保护的本发明范围内。本发明要求保护范围由所附的权利要求书及其等同物界定。
