专利摘要

本发明属于安防设施技术领域，具体涉及一种方便安装的隐形防盗网，包括上框体、下框体和钢丝，所述上框体顶部开设有上安装孔，所述上框体底部开设有第一缝隙，所述上框体内安装有张紧机构；所述下框体底部开设有下安装孔，所述下框体顶部开设有下穿线孔和第二缝隙，所述下穿线孔与第二缝隙连通；所述钢丝穿过第一缝隙和第二缝隙，所述钢丝上端与张紧机构连接，所述钢丝下端与下框体连接，本发明不仅安装过程简单快捷，并且在使用过程中，当某一根钢丝断裂或者松弛后，其他钢丝依然能起到防护作用，另外更换钢丝也非常简单方便。

权利要求

1.一种方便安装的隐形防盗网，包括上框体（11）、下框体（21）和钢丝（3），其特征在于：所述上框体（11）顶部开设有上安装孔（12），所述上框体（11）底部开设有第一缝隙（16），所述上框体（11）内安装有张紧机构；

所述下框体（21）底部开设有下安装孔（22），所述下框体（21）顶部开设有下穿线孔和第二缝隙，所述下穿线孔与第二缝隙连通；

所述钢丝（3）穿过第一缝隙（16）和第二缝隙，所述钢丝（3）上端与张紧机构连接，所述钢丝（3）下端与下框体（21）连接。

2.根据权利要求1所述的一种方便安装的隐形防盗网，其特征在于：所述张紧机构包括至少两个轴承座（51），所述轴承座（51）安装在上框体（11）底部，所述轴承座（51）内安装有轴承（52），所述轴承（52）内套有转轴（53），所述转轴（53）上连接有张紧板（54），所述张紧板（54）上开设有第一上穿线孔（541）和第三缝隙（542），所述第一上穿线孔（541）与第三缝隙（542）连通，所述转轴（53）右端连接有六角柱（55），所述转轴（53）右端靠近六角柱（55）处连接有棘轮（56），所述上框体（11）后侧壁上连接有安装板（57），所述安装板（57）中部铰接有棘爪（58），所述棘爪（58）中部与安装板（57）前端通过弹簧（510）连接，所述安装板（57）上连接有螺钉（59），所述螺钉（59）紧靠棘爪（58）上侧。

3.根据权利要求1所述的一种方便安装的隐形防盗网，其特征在于：所述张紧机构包括至少两个螺杆（61），所述螺杆（61）连接在上框体（11）的上侧壁和下侧壁之间，所述螺杆（61）上滑动连接有连接板（62），所述连接板（62）上开设有第二上穿线孔和第四缝隙，所述第二上穿线孔与第四缝隙连通，所述螺杆（61）上连接有调节螺母（63），所述调节螺母（63）紧靠连接板（62）下表面。

4.根据权利要求2所述的一种方便安装的隐形防盗网，其特征在于：所述钢丝（3）上端连接有第二圆柱头（32），所述第二圆柱头（32）上端连接有第一圆柱头（31），所述第二圆柱头（32）插入第一上穿线孔（541）内，所述第一圆柱头（31）紧靠在张紧板（54）上，所述钢丝（3）下端连接有第三圆柱头（33），所述第三圆柱头（33）插入下穿线孔内，所述第三圆柱头（33）下端连接有第四圆柱头（34），所述第四圆柱头（34）安装在下框体（21）内。

5.根据权利要求3所述的一种方便安装的隐形防盗网，其特征在于：所述钢丝（3）上端连接有第二圆柱头（32），所述第二圆柱头（32）上端连接有第一圆柱头（31），所述第二圆柱头（32）插入第二上穿线孔内，所述第一圆柱头（31）紧靠在连接板（62）上，所述钢丝（3）下端连接有第三圆柱头（33），所述第三圆柱头（33）插入下穿线孔内，所述第三圆柱头（33）下端连接有第四圆柱头（34），所述第四圆柱头（34）安装在下框体（21）内。

6.根据权利要求1到5所述的一种方便安装的隐形防盗网，其特征在于：所述上框体（11）和下框体（21）均连接有前盖（13）。

7.根据权利要求6所述的一种方便安装的隐形防盗网，其特征在于：所述第一L形板（14）与上框体（11）一体成型，所述第一L形板（14）与上框体（11）之间形成第一凹槽，所述前盖（13）上端连接有第一凸起（131），所述第一凸起（131）插入第一凹槽内；

所述上框体（11）底部的前端连接有第二凸起（15），所述前盖（13）下端连接有第二L形板（132），所述第二L形板（132）与前盖（13）一体成型，所述第二L形板（132）与前盖（13）之间形成第二凹槽，所述第二凸起（15）插入第二凹槽内。

8.根据权利要求1所述的一种方便安装的隐形防盗网，其特征在于：所述上框体（11）和下框体（21）两端均连接有端盖（4），所述端盖（4）包括底板（41），所述底板（41）上连接有块体（42），所述块体（42）前端的上下两个角上分别开设有第三凹槽（43）和第四凹槽（44）。

9.根据权利要求8所述的一种方便安装的隐形防盗网，其特征在于：所述块体（42）由橡胶材料制成。

10.根据权利要求1到9所述的一种方便安装的隐形防盗网，其特征在于：所述上框体（11）和下框体（21）的壁厚均为2mm。

说明书

技术领域

本发明属于安防设施技术领域，具体涉及一种方便安装的隐形防盗网。

背景技术

隐形防盗网是用于防护、防坠物的一类防盗网，并不是隐形的，而由一根2MM粗的钢丝拉紧缠绕于窗户外端固定的型材之间，钢丝间距固定为5CM，钢丝可以承受85-120KG以上的拉力，可以保证盗贼无法扯断，由于钢丝之间有5CM间距，使得人无法从缝隙中钻入，因此可有效起到防盗防护的作用。

隐形防盗网特别设计了钢丝剪断报警功能，当盗贼剪断钢丝后与钢丝连接的智能报警器就会发出报警警号,报警同时以两种方式进行，首先是声音报警，警报时会发出120分贝的尖锐鸣叫，可以有效吓退盗贼。同时，报警主机会自动启动拨号报警功能，可连续拨打预先设置好的7组号码，（如物业保安、业主手机、办公室电话等）。接通后会播放业主事先录制好的报警内容。这样，通过该防护系统，可使得居室安全得到保障。该功能设计另一个目的是为符合消防局要求，当房屋内发生火灾时，可以自行剪断钢丝，迅速由窗户逃生。

专利号为201420046672.1的一种隐形防盗网，包括上支架、下支架、单道螺丝、双道螺丝和2根钢丝，其中上支架和下支架平行设置，上支架和下支架上均设置有单道螺丝和双道螺丝，其中上支架设置单道螺丝和双道螺丝的顺序依次是1组单道螺丝接着1组双道螺丝再接着1组单道螺丝如此往复，对应的下支架设置单道螺丝和双道螺丝的顺序依次是1组双道螺丝接着1组单道螺丝再接着1组双道螺丝如此往复，1组单道螺丝为2个单道螺丝，1组双道螺丝为2个双道螺丝，上支架设置单道螺丝的位置在下支架上对应设置为双道螺丝，单道螺丝和双道螺丝、单道螺丝和单道螺丝、双道螺丝和双道螺丝的间距保持一致，所述1根钢丝自上支架的一端开始依次缠绕上支架和下支架并保持绷紧状态，另外1跟钢丝自下支架的一端开始依次缠绕下支架和上支架并保持绷紧状态。

以上技术方案虽然能够起到防盗的作用，但是在安装时，需要将两根钢丝依次缠绕在上支架和下支架上，工作量大，安装麻烦，并且一旦两根钢丝都断裂或者松弛，将导致整个防盗网失去作用，更换钢丝非常麻烦。

发明内容

基于背景技术中存在的问题，本发明提供了一种方便安装的隐形防盗网，不仅安装过程简单快捷，并且在使用过程中，当某一根钢丝断裂或者松弛后，其他钢丝依然能起到防护作用，另外更换钢丝也非常简单方便。

为实现上述技术目的，本发明采用的技术方案如下：

一种方便安装的隐形防盗网，包括上框体、下框体和钢丝，所述上框体顶部开设有上安装孔，所述上框体底部开设有第一缝隙，所述上框体内安装有张紧机构；所述下框体底部开设有下安装孔，所述下框体顶部开设有下穿线孔和第二缝隙，所述下穿线孔与第二缝隙连通；所述钢丝穿过第一缝隙和第二缝隙，所述钢丝上端与张紧机构连接，所述钢丝下端与下框体连接。

进一步限定，所述张紧机构包括至少两个轴承座，所述轴承座安装在上框体底部，所述轴承座内安装有轴承，所述轴承内套有转轴，所述转轴上连接有张紧板，所述张紧板上开设有第一上穿线孔和第三缝隙，所述第一上穿线孔与第三缝隙连通，所述转轴右端连接有六角柱，所述转轴右端靠近六角柱处连接有棘轮，所述上框体后侧壁上连接有安装板，所述安装板中部铰接有棘爪，所述棘爪中部与安装板前端通过弹簧连接，所述安装板上连接有螺钉，所述螺钉紧靠棘爪上侧。

进一步限定，所述张紧机构包括至少两个螺杆，所述螺杆连接在上框体的上侧壁和下侧壁之间，所述螺杆上滑动连接有连接板，所述连接板上开设有第二上穿线孔和第四缝隙，所述第二上穿线孔与第四缝隙连通，所述螺杆上连接有调节螺母，所述调节螺母紧靠连接板下表面。

进一步限定，所述钢丝上端连接有第二圆柱头，所述第二圆柱头上端连接有第一圆柱头，所述第二圆柱头插入第一上穿线孔内，所述第一圆柱头紧靠在张紧板上，所述钢丝下端连接有第三圆柱头，所述第三圆柱头插入下穿线孔内，所述第三圆柱头下端连接有第四圆柱头，所述第四圆柱头安装在下框体内。

进一步限定，所述钢丝上端连接有第二圆柱头，所述第二圆柱头上端连接有第一圆柱头，所述第二圆柱头插入第二上穿线孔内，所述第一圆柱头紧靠在连接板上，所述钢丝下端连接有第三圆柱头，所述第三圆柱头插入下穿线孔内，所述第三圆柱头下端连接有第四圆柱头，所述第四圆柱头安装在下框体内。

进一步限定，所述上框体和下框体均连接有前盖。这样的结构设计，不仅可以防止杂质进入上框体和下框体内，并且使该隐形防盗网显得更加美观。

进一步限定，所述上框体顶部的前端连接有第一L形板，所述第一L形板与上框体一体成型，所述第一L形板与上框体之间形成第一凹槽，所述前盖上端连接有第一凸起，所述第一凸起插入第一凹槽内；

所述上框体底部的前端连接有第二凸起，所述前盖下端连接有第二L形板，所述第二L形板与前盖一体成型，所述第二L形板与前盖之间形成第二凹槽，所述第二凸起插入第二凹槽内。

进一步限定，所述上框体和下框体两端均连接有端盖，所述端盖包括底板，所述底板上连接有块体，所述块体前端的上下两个角上分别开设有第三凹槽和第四凹槽。这样的结构设计，能够将上框体和下框体两端盖住，不仅可以防止杂质进入上框体和下框体内，并且使该隐形防盗网显得更加美观。

进一步限定，所述块体由橡胶材料制成。这样的结构设计，方便将端盖盖入。

进一步限定，所述上框体和下框体的壁厚均为2mm。这样的结构设计，使得上框体和下框体坚固耐用，使用寿命长。

附图说明

本发明可以通过附图给出的非限定性实施例进一步说明；

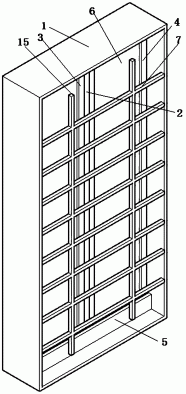

图1为本发明一种方便安装的隐形防盗网实施例一的结构示意图；

图2为本发明一种方便安装的隐形防盗网实施例一的爆炸结构示意图；

图3为图2中A处的局部放大结构示意图；

图4为本发明一种方便安装的隐形防盗网实施例一中转轴的局部结构示意图；

图5为本发明一种方便安装的隐形防盗网实施例一右视图的剖视结构示意图；

图6为图5中B处的局部放大结构示意图；

图7为图5中C处的局部放大结构示意图；

图8为本发明一种方便安装的隐形防盗网实施例二的结构示意图；

图9为本发明一种方便安装的隐形防盗网实施例二的爆炸结构示意图；

图10为图9中D处的局部放大结构示意图；

图11为本发明一种方便安装的隐形防盗网实施例二右视图的剖视结构示意图；

图12为本发明一种方便安装的隐形防盗网实施例中钢丝的结构示意图；

图13为本发明一种方便安装的隐形防盗网实施例中端盖的结构示意图；

主要元件符号说明如下：

上框体11、上安装孔12、前盖13、第一凸起131、第二L形板132、第一L形板14、第二凸起15、第一缝隙16、下框体21、下安装孔22、钢丝3、第一圆柱头31、第二圆柱头32、第三圆柱头33、第四圆柱头34、端盖4、底板41、块体42、第三凹槽43、第四凹槽44、轴承座51、轴承52、转轴53、张紧板54、第一上穿线孔541、第三缝隙542、六角柱55、棘轮56、安装板57、棘爪58、螺钉59、弹簧510、螺杆61、连接板62、调节螺母63。

具体实施方式

为了使本领域的技术人员可以更好地理解本发明，下面结合实施例对本发明技术方案进一步说明。

实施例一

如图1至图7和图12、图13所示，本发明的一种方便安装的隐形防盗网，包括上框体11、下框体21和钢丝3，上框体11顶部开设有上安装孔12，上框体11底部开设有第一缝隙16，上框体11内安装有张紧机构；下框体21底部开设有下安装孔22，下框体21顶部开设有下穿线孔和第二缝隙，下穿线孔与第二缝隙连通；钢丝3穿过第一缝隙16和第二缝隙，钢丝3上端与张紧机构连接，钢丝3下端与下框体21连接，张紧机构包括至少两个轴承座51，轴承座51安装在上框体11底部，轴承座51内安装有轴承52，轴承52内套有转轴53，转轴53上连接有张紧板54，张紧板54上开设有第一上穿线孔541和第三缝隙542，第一上穿线孔541与第三缝隙542连通，转轴53右端连接有六角柱55，转轴53右端靠近六角柱55处连接有棘轮56，上框体11后侧壁上连接有安装板57，安装板57中部铰接有棘爪58，棘爪58中部与安装板57前端通过弹簧510连接，安装板57上连接有螺钉59，螺钉59紧靠棘爪58上侧；

钢丝3上端连接有第二圆柱头32，第二圆柱头32上端连接有第一圆柱头31，第二圆柱头32插入第一上穿线孔541内，第一圆柱头31紧靠在张紧板54上，钢丝3下端连接有第三圆柱头33，第三圆柱头33插入下穿线孔内，第三圆柱头33下端连接有第四圆柱头34，第四圆柱头34安装在下框体21内；

上框体11和下框体21均连接有前盖13，上框体11顶部的前端连接有第一L形板14，第一L形板14与上框体11一体成型，第一L形板14与上框体11之间形成第一凹槽，前盖13上端连接有第一凸起131，第一凸起131插入第一凹槽内；上框体11底部的前端连接有第二凸起15，前盖13下端连接有第二L形板132，第二L形板132与前盖13一体成型，第二L形板132与前盖13之间形成第二凹槽，第二凸起15插入第二凹槽内；

上框体11和下框体21两端均连接有端盖4，端盖4包括底板41，底板41上连接有块体42，块体42由橡胶材料制成，块体42前端的上下两个角上分别开设有第三凹槽43和第四凹槽44。

在该实施例中，安装时，首先使用螺栓，通过下安装孔22将下框体21固定安装在窗台下方，然后使用螺栓，通过上安装孔12将上框体11固定安装在窗台上方，接着将钢丝3穿过第二缝隙，使第三圆柱头33插入下穿线孔内，并且第四圆柱头34安装在下框体21内，然后将钢丝3穿过第一缝隙16和第三缝隙542，使第二圆柱头32插入第一上穿线孔541内，并且第一圆柱头31紧靠在张紧板54上，然后用套筒连接在六角柱55上，并转动套筒，套筒带动转轴53转动，钢丝3被缠绕在转轴53上，随着套筒的转动，钢丝3最终被绷紧，然后套筒停止转动，由于棘爪58将棘轮56卡住，防止了转轴反转，从而使钢丝3一直保持张紧状态；然后将第一凸起131插入第一凹槽内，并且第二凸起15插入第二凹槽内，接着推动前盖13，直到前盖13与上框体11和下框体21的两端齐平，完成前盖13的安装；然后将端盖4盖在上框体11和下框体21的两端，使块体42插入上框体11和下框体21内，完成端盖4的安装；当需要更换某一根钢丝3时，首先打开前盖13和上框体11右端的端盖4，然后将螺钉59拧下，方向转动转轴53，使所有钢丝3变松弛，接着将新的钢丝3穿过对应的第二缝隙，使第三圆柱头33插入下穿线孔内，并且第四圆柱头34安装在下框体21内，然后将新的钢丝3穿过第一缝隙16和第三缝隙542，使第二圆柱头32插入第一上穿线孔541内，并且第一圆柱头31紧靠在张紧板54上，然后用套筒转动转轴53，所有的钢丝3被缠绕在转轴53上，随着套筒的转动，所有的钢丝3重新被绷紧，然后套筒停止转动，再装上前盖13和端盖4，完成新的钢丝3的更换。

在实际安装中，可以根据窗户的实际长度，选择多组该装置拼接安装。

实施例二

如图8到13所示，该实施例与实施例一相比，不同之处在于，张紧机构包括至少两个螺杆61，螺杆61连接在上框体11的上侧壁和下侧壁之间，螺杆61上滑动连接有连接板62，连接板62上开设有第二上穿线孔和第四缝隙，第二上穿线孔与第四缝隙连通，螺杆61上连接有调节螺母63，调节螺母63紧靠连接板62下表面，钢丝3上端连接有第二圆柱头32，第二圆柱头32上端连接有第一圆柱头31，第二圆柱头32插入第二上穿线孔内，第一圆柱头31紧靠在连接板62上，钢丝3下端连接有第三圆柱头33，第三圆柱头33插入下穿线孔内，第三圆柱头33下端连接有第四圆柱头34，第四圆柱头34安装在下框体21内。

在该实施例中，生产时，生产厂家根据安装的实际情况，生产出合适长度的钢丝3；安装时，首先使用螺栓，通过下安装孔22将下框体21固定安装在窗台下方，然后使用螺栓，通过上安装孔12将上框体11固定安装在窗台上方，接着将钢丝3穿过第二缝隙，使第三圆柱头33插入下穿线孔内，并且第四圆柱头34安装在下框体21内，然后将钢丝3穿过第一缝隙16和第四缝隙，使第二圆柱头32插入第二上穿线孔内，第一圆柱头31紧靠在连接板62上，然后用扳手转动调节螺母63 ，调节螺母63将连接板62向上顶，直到将钢丝3绷紧为止；当需要更换某一根钢丝3时，用扳手转动调节螺母63，使连接板62下降，所有的钢丝3变得松弛，然后将新的钢丝3穿过第二缝隙，使第三圆柱头33插入下穿线孔内，并且第四圆柱头34安装在下框体21内，然后将新的钢丝3穿过第一缝隙16和第四缝隙，使第二圆柱头32插入第二上穿线孔内，第一圆柱头31紧靠在连接板62上，然后用扳手转动调节螺母63 ，调节螺母63将连接板62向上顶，直到将所有的钢丝3绷紧为止，完成钢丝3的更换；前盖13和端盖14的拆装步骤与实施例一相同，此处不再赘述。

在上述实施例中，优选上框体11和下框体21的壁厚均为2mm。这样的结构设计，使得上框体11和下框体21坚固耐用，使用寿命长。

本发明有如下优点：

1、张紧机构的设置，能够一次性将所有的钢丝拉紧，操作快捷，绷紧效果好，不易松弛；

2、在使用过程中，当某一根钢丝断裂或者松弛后，其他钢丝依然能起到防护作用；

3、在使用过程中，当某一根钢丝断裂或者松弛后，只需更换该一根钢丝，而不用将全部钢丝更换，更加节约成本，并且更换过程简单方便，用户自己即可进行更换，无需专业工作人员。

以上对本发明提供的一种方便安装的隐形防盗网进行了详细介绍。具体实施例的说明只是用于帮助理解本发明的方法及其核心思想。应当指出，对于本技术领域的普通技术人员来说，在不脱离本发明原理的前提下，还可以对本发明进行若干改进和修饰，这些改进和修饰也落入本发明权利要求的保护范围内。
