专利摘要
本发明涉及一种便于组装给进的连接器端子插入机构，包括机架和组装输送槽，组装输送槽的中部开设有组装给进槽，组装给进槽配合有组装给进装置，组装输送槽的中部后侧板开设有端子插入口，组装输送槽前侧板上设置有端子插入定位装置，组装输送槽的后侧板位于端子插入口的两侧还开设有载带切断槽，载带切断槽内设置有左右走向的载带切断气缸，载带切断气缸连接有载带切断活动块，载带切断活动块连接有能够活动到端子插入口内且与组装输送槽后侧板内侧平齐的载带切断块，机架上还设置有可穿入到端子插入口内并与组装输送槽内的连接器主体配合的端子插入装置；能够实现精准连续的端子插入，还能够将载带与端子分离，极大的提高了端子插入组装的效率。
权利要求

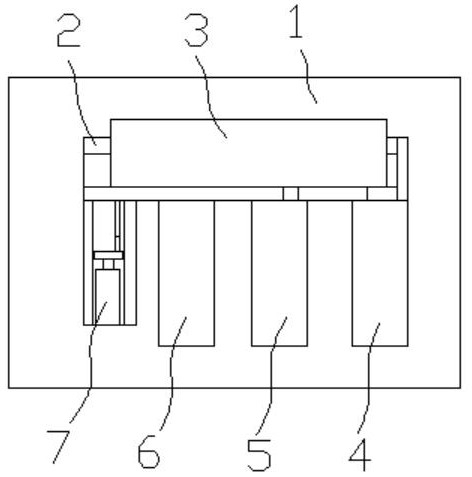

1.一种便于组装给进的连接器端子插入机构，包括机架和其上设置的组装输送槽（1），其特征在于，所述的组装输送槽（1）的中部开设有组装给进槽（2），所述的组装给进槽（2）配合有组装给进装置，所述的组装输送槽（1）的中部后侧板开设有端子插入口（4），且与端子插入口（4）位置匹配的组装输送槽（1）前侧板上设置有能够将组装输送槽（1）内的连接器主体（3）向后推动的端子插入定位装置（6），所述的组装输送槽（1）的后侧板位于端子插入口（4）的两侧还开设有载带切断槽（15），所述的载带切断槽（15）内设置有左右走向的载带切断气缸（16），所述的载带切断气缸（16）连接有载带切断活动块（17），所述的载带切断活动块（17）连接有能够活动到端子插入口（4）内且与组装输送槽（1）后侧板内侧平齐的载带切断块（14），所述的机架（1）上还设置有可穿入到端子插入口（4）内并与组装输送槽（1）内的连接器主体（3）配合的端子插入装置（5），所述的组装给进装置包括设置在机架（1）上的给进活动装置（28），所述的给进活动装置（28）连接有给进活动块（27）并能使给进活动块（27）进行升降和左右移动，所述的给进活动块（27）上均匀的设置有能穿过组装给进槽（2）的给进连接块（26），所述的给进连接块（26）上设置有与连接器主体（3）配合的给进配合槽座（25），所述的组装输送槽（1）上设置有给进压料装置（8），所述的给进压料装置（8）的数量和位置与给进配合槽座（25）对应。
2.根据权利要求1所述的一种便于组装给进的连接器端子插入机构，其特征在于，所述的给进压料装置（8）包括设置在组装输送槽（1）上的给进压料升降气缸（21），所述的给进压料升降气缸（21）上设置有给进压料升降座（22），所述的给进压料升降座（22）连接有给进压料块（23），所述的给进压料块（23）处于组装给进槽（2）的正上方，且宽度不大于组装给进槽（2）。
3.根据权利要求2所述的一种便于组装给进的连接器端子插入机构，其特征在于，所述的给进配合槽座（25）的侧板与给进配合槽座（25）内的连接器主体（3）的最高部位高度一致，所述的给进压料块（23）的下表面嵌入有压料接触感应屏（24）。
4.根据权利要求1所述的一种便于组装给进的连接器端子插入机构，其特征在于，所述的组装输送槽（1）的尾部还设置有端子压入装置（7），所述的端子压入装置（7）包括设置在组装输送槽（1）后侧板顶端的端子压入块（31），且端子压入块（31）与插入到连接器主体（3）内的端子（9）配合，且宽度大于端子（9）的宽度，所述的组装输送槽（1）的前侧板与端子压入块（31）位置匹配的部位来设置有端子压入夹持槽（32），所述的端子压入夹持槽（32）内设置有端子压入推动气缸（33），所述的端子压入推动气缸（33）连接有端子压入推动块（34），所述的端子压入推动块（34）上设置有端子压入夹持气缸（35），所述的端子压入夹持气缸（35）连接有两块用于夹持连接器主体（9）的端子压入夹持块（36）。
说明书
原案申请号：2019109374258
原案申请日：2019年9月30日
原案申请人：东莞理工学院
原案申请名称：一种连接器的端子插入机构。
