专利摘要

专利摘要

本实用新型公开了一种水利工程用抗压能力强的管槽，包括混凝土管槽本体，所述混凝土管槽本体的内腔固定连接有钢筋，所述混凝土管槽本体的内腔位于钢筋的外侧固定连接有第一固定钢网，所述混凝土管槽本体的内腔位于钢筋的内侧固定连接有第二固定钢网，所述第一固定钢网和第二固定钢网的表面均固定连接有防锈层，所述混凝土管槽本体的内壁固定连接有内壁保护层，所述内壁保护层包括有第一防水强化膜和第一耐磨涂层。本实用新型通过设置第一固定钢网、第二固定钢网和钢筋，双重加固提高了装置的抗压能力，有效的解决传统管槽采用单层结构导致承压能力有限的问题，通过设置内壁保护层和外壁保护层，有效提高了装置的防护能力。

权利要求

1.一种水利工程用抗压能力强的管槽，包括混凝土管槽本体（1），其特征在于：所述混凝土管槽本体（1）的内腔固定连接有钢筋（4），所述混凝土管槽本体（1）的内腔位于钢筋（4）的外侧固定连接有第一固定钢网（2），所述混凝土管槽本体（1）的内腔位于钢筋（4）的内侧固定连接有第二固定钢网（3），所述第一固定钢网（2）和第二固定钢网（3）的表面均固定连接有防锈层（7），所述混凝土管槽本体（1）的内壁固定连接有内壁保护层（5），所述内壁保护层（5）包括有第一防水强化膜（8）和第一耐磨涂层（9），所述混凝土管槽本体（1）的外表面固定连接有外壁保护层（6），所述外壁保护层（6）包括有第二防水强化膜（10）、第二耐磨涂层（11）和抗酸碱腐蚀层（12）。

2.根据权利要求1所述的一种水利工程用抗压能力强的管槽，其特征在于：所述第一固定钢网（2）、第二固定钢网（3）和钢筋（4）的表面均固定连接有防锈层（7），所述防锈层（7）的厚度为0.2mm。

3.根据权利要求1所述的一种水利工程用抗压能力强的管槽，其特征在于：所述第一防水强化膜（8）的表面固定连接有第一耐磨涂层（9），所述第一防水强化膜（8）的厚度小于第一耐磨涂层（9）的厚度。

4.根据权利要求1所述的一种水利工程用抗压能力强的管槽，其特征在于：所述第二防水强化膜（10）的表面固定连接有第二耐磨涂层（11），所述第二耐磨涂层（11）的表面固定连接有抗酸碱腐蚀层（12）。

5.根据权利要求1所述的一种水利工程用抗压能力强的管槽，其特征在于：所述第一防水强化膜（8）和第二防水强化膜（10）的厚度均为0.2mm，所述第一耐磨涂层（9）和第二耐磨涂层（11）的厚度均为0.3mm，所述抗酸碱腐蚀层（12）的厚度为0.1mm。

说明书

技术领域

本实用新型涉及水利工程技术领域，具体为一种水利工程用抗压能力强的管槽。

背景技术

水利工程是用于控制和调配自然界的地表水和地下水，达到除害兴利目的而修建的工程，也称为水工程，水是人类生产和生活必不可少的宝贵资源，但其自然存在的状态并不完全符合人类的需要，只有修建水利工程，才能控制水流，防止洪涝灾害，并进行水量的调节和分配，以满足人民生活和生产对水资源的需要，水利工程需要修建坝、堤、溢洪道、水闸、进水口、渠道、渡漕、筏道、鱼道等不同类型的水工建筑物，为实现其目标，在水利工程建设中经常用到管槽，目前的管槽结构简单，大都采用单层结构，强度低，承压能力有限，同时其耐腐蚀、耐磨、防锈能力差，会影响管道运输，不能满足使用要求。

实用新型内容

本实用新型的目的在于提供一种水利工程用抗压能力强的管槽，具备抗压能力强的优点，解决了目前管槽结构简单，大都采用单层结构，强度低，承压能力有限，同时其耐腐蚀、耐磨、防锈能力差的问题。

为实现上述目的，本实用新型提供如下技术方案：一种水利工程用抗压能力强的管槽，包括混凝土管槽本体，所述混凝土管槽本体的内腔固定连接有钢筋，所述混凝土管槽本体的内腔位于钢筋的外侧固定连接有第一固定钢网，所述混凝土管槽本体的内腔位于钢筋的内侧固定连接有第二固定钢网，所述第一固定钢网和第二固定钢网的表面均固定连接有防锈层，所述混凝土管槽本体的内壁固定连接有内壁保护层，所述内壁保护层包括有第一防水强化膜和第一耐磨涂层，所述混凝土管槽本体的外表面固定连接有外壁保护层，所述外壁保护层包括有第二防水强化膜、第二耐磨涂层和抗酸碱腐蚀层。

优选的，所述第一固定钢网、第二固定钢网和钢筋的表面均固定连接有防锈层，所述防锈层的厚度为0.2mm。

优选的，所述第一防水强化膜的表面固定连接有第一耐磨涂层，所述第一防水强化膜的厚度小于第一耐磨涂层的厚度。

优选的，所述第二防水强化膜的表面固定连接有第二耐磨涂层，所述第二耐磨涂层的表面固定连接有抗酸碱腐蚀层。

优选的，所述第一防水强化膜和第二防水强化膜的厚度均为0.2mm，所述第一耐磨涂层和第二耐磨涂层的厚度均为0.3mm，所述抗酸碱腐蚀层的厚度为0.1mm。

与现有技术相比，本实用新型的有益效果如下：

1、本实用新型通过设置第一固定钢网、第二固定钢网和钢筋，双重加固提高了装置的抗压能力，有效的解决传统管槽采用单层结构导致承压能力有限的问题，通过设置内壁保护层和外壁保护层，有效提高了装置的防护能力。

2、本实用新型通过设置防锈层，能够有效保护装置中的金属结构不被锈蚀，通过设置第一防水强化膜和第一耐磨涂层，能够有效避免管槽和管道之间磨损，提高了管槽内表面的防水性，通过设置第二防水强化膜和第二耐磨涂层，能够有效保持装置内部干燥以及装置外表面的耐磨程度，从而有效的保护了装置内部结构，通过设置抗酸碱腐蚀层，能够有效降低雨水对管槽表面的酸碱腐蚀，从而有效的提高了装置的使用寿命。

附图说明

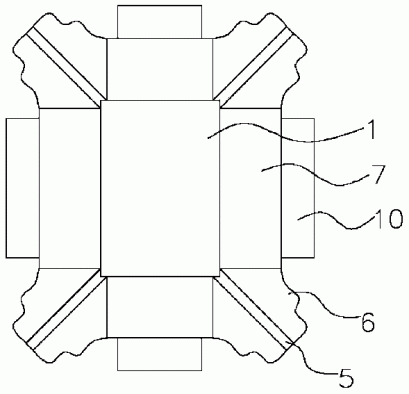

图1为本实用新型结构示意图；

图2为本实用新型第一固定钢网结构示意图；

图3为本实用新型内壁保护层剖视图；

图4为本实用新型外壁保护层剖视图。

图中：1、混凝土管槽本体；2、第一固定钢网；3、第二固定钢网；4、钢筋；5、内壁保护层；6、外壁保护层；7、防锈层；8、第一防水强化膜；9、第一耐磨涂层；10、第二防水强化膜；11、第二耐磨涂层；12、抗酸碱腐蚀层。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

在实用新型的描述中，需要说明的是，术语“上”、“下”、“内”、“外”“前端”、“后端”、“两端”、“一端”、“另一端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。

在实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

本实用新型的混凝土管槽本体1、第一固定钢网2、第二固定钢网3、钢筋4、内壁保护层5、外壁保护层6、防锈层7、第一防水强化膜8、第一耐磨涂层9、第二防水强化膜10、第二耐磨涂层11和抗酸碱腐蚀层12部件均为通用标准件或本领域技术人员知晓的部件，其结构和原理都为本技术人员均可通过技术手册得知或通过常规实验方法获知。

请参阅图1-4，一种水利工程用抗压能力强的管槽，包括混凝土管槽本体1，混凝土管槽本体1的内腔固定连接有钢筋4，混凝土管槽本体1的内腔位于钢筋4的外侧固定连接有第一固定钢网2，混凝土管槽本体1的内腔位于钢筋4的内侧固定连接有第二固定钢网3，第一固定钢网2、第二固定钢网3和钢筋4的表面均固定连接有防锈层7，防锈层7的厚度为0.2mm，通过设置防锈层7，能够有效保护装置中的金属结构不被锈蚀，混凝土管槽本体1的内壁固定连接有内壁保护层5，内壁保护层5包括有第一防水强化膜8和第一耐磨涂层9，第一防水强化膜8的表面固定连接有第一耐磨涂层9，第一防水强化膜8的厚度小于第一耐磨涂层9的厚度，通过设置第一防水强化膜8和第一耐磨涂层9，能够有效避免管槽和管道之间磨损，提高了管槽内表面的防水性，混凝土管槽本体1的外表面固定连接有外壁保护层6，外壁保护层6包括有第二防水强化膜10、第二耐磨涂层11和抗酸碱腐蚀层12，第二防水强化膜10的表面固定连接有第二耐磨涂层11，第二耐磨涂层11的表面固定连接有抗酸碱腐蚀层12，通过设置第二防水强化膜10和第二耐磨涂层11，能够有效保持装置内部干燥以及装置外表面的耐磨程度，从而有效的保护了装置内部结构，第一防水强化膜8和第二防水强化膜10的厚度均为0.2mm，第一耐磨涂层9和第二耐磨涂层11的厚度均为0.3mm，抗酸碱腐蚀层12的厚度为0.1mm，通过设置抗酸碱腐蚀层12，能够有效降低雨水对管槽表面的酸碱腐蚀，从而有效的提高了装置的使用寿命，通过设置第一固定钢网2、第二固定钢网3和钢筋4，双重加固提高了装置的抗压能力，有效的解决传统管槽采用单层结构导致承压能力有限的问题，通过设置内壁保护层5和外壁保护层6，有效提高了装置的防护能力。

使用时，通过第一固定钢网2、第二固定钢网3和钢筋4的使用，大幅提升了装置的稳定性，提高了装置的抗压能力，有效的解决传统管槽采用单层结构导致承压能力有限的问题，防锈层7的使用材质外包漆层，通过防锈层7的使用，能够有效保护装置中的金属结构不被锈蚀，第一防水强化膜8和第二防水强化膜10的使用材质为聚乙烯防水复合膜，通过第一防水强化膜8和第二防水强化膜10的使用，能够有效保持装置内部干燥，提高了装置的稳定性，第一耐磨涂层9和第二耐磨涂层11的使用材质为ZGMn13高锰钢，通过第一耐磨涂层9和第二耐磨涂层11的使用，能够有效提高装置的耐磨程度，抗酸碱腐蚀层12的使用材质为铝钛合金，通过抗酸碱腐蚀层12的使用，能够有效降低雨水对管槽表面的酸碱腐蚀，从而有效的提高了装置的使用寿命。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
