专利摘要

本实用新型公开了一种大气污染治理用检测装置，包括支撑柱主体、放置台主体和检测器主体，所述支撑柱主体顶端安装有放置台主体，所述放置台主体顶端安装有检测器主体，所述支撑柱主体内部设置有调节装置，所述放置台主体顶端设置有防护装置。本实用新型通过旋转把手，带动连接杆和第二齿轮进行旋转，带动第一齿轮进行旋转，带动螺纹杆进行上下移动，带动限位板进行上下移动，此时放置台主体和检测器主体即可进行上下移动，上述装置，解决了由于其未无法调节检测装置的高度，使装置无法对不同高度的空气进行检测，降低了装置的检测效果的问题，增加了装置的检测区间，提升了装置的检测效果，提升了装置的实用性。

权利要求

1.一种大气污染治理用检测装置，包括支撑柱主体(1)、放置台主体(2)和检测器主体(3)，所述支撑柱主体(1)顶端安装有放置台主体(2)，所述放置台主体(2)顶端安装有检测器主体(3)，其特征在于：所述支撑柱主体(1)内部设置有调节装置，所述放置台主体(2)顶端设置有防护装置。

2.根据权利要求1所述的一种大气污染治理用检测装置，其特征在于：所述调节装置包括滑槽(411)、滑块(412)、限位板(413)、螺纹杆(414)、第一齿轮(415)、套筒(416)、第二齿轮(417)、连接杆(418)、把手(419)和固定环(420)，所述支撑柱主体(1)内部开设有滑槽(411)，所述滑槽(411)内部内嵌有滑块(412)，所述滑块(412)远离滑槽(411)的一端固定连接有限位板(413)，所述限位板(413)顶端轴承连接有螺纹杆(414)，且螺纹杆(414)顶端轴承连接于放置台主体(2)，所述螺纹杆(414)外壁套设有第一齿轮(415)，所述第一齿轮(415)顶端固定连接有套筒(416)，且套筒(416)轴承连接于支撑柱主体(1)顶端内壁，所述第一齿轮(415)右端啮合有第二齿轮(417)，所述第二齿轮(417)右端固定连接有连接杆(418)，所述连接杆(418)右端固定连接有把手(419)。

3.根据权利要求1所述的一种大气污染治理用检测装置，其特征在于：所述防护装置包括转轴(511)、防护盖(512)、卡块(513)、卡槽(514)、限位杆(515)、拉板(516)和弹簧(517)，所述放置台主体(2)顶端固定连接有转轴(511)，所述转轴(511)外壁套设有防护盖(512)，所述防护盖(512)底端固定连接有卡块(513)，所述放置台主体(2)内部开设有卡槽(514)，且卡块(513)内嵌于卡槽(514)，所述卡槽(514)内部内嵌有限位杆(515)，且限位杆(515)内嵌于防护盖(512)，所述限位杆(515)右端固定连接有拉板(516)，所述限位杆(515)外壁缠绕有弹簧(517)，且弹簧(517)焊接于防护盖(512)和拉板(516)之间。

4.根据权利要求2所述的一种大气污染治理用检测装置，其特征在于：所述螺纹杆(414)外壁形状和第一齿轮(415)内壁形状皆设置为螺纹状，且螺纹杆(414)外壁形状和第一齿轮(415)内壁形状相互吻合。

5.根据权利要求2所述的一种大气污染治理用检测装置，其特征在于：所述连接杆(418)外壁贯穿有固定环(420)，且固定环(420)固定连接于放置台主体(2)。

6.根据权利要求3所述的一种大气污染治理用检测装置，其特征在于：所述卡块(513)底端形状设置为弧形，所述限位杆(515)左端形状设置为倾斜状。

说明书

技术领域

本实用新型涉及大气污染治理技术领域，具体为一种大气污染治理用检测装置。

背景技术

大气污染物由人为源或者天然源进入大气(输入)，参与大气的循环过程，经过一定的滞留时间之后，又通过大气中的化学反应、生物活动和物理沉降从大气中去除(输出)，如果输出的速率小于输入的速率，就会在大气中相对集聚，造成大气中某种物质的浓度升高，当浓度升高到一定程度时，就会直接或间接地对人、生物或材料等造成急性、慢性危害，为了便于检测空气是否适应人们外出，设计了许多大气污染的气体检测装置，因此可知现在的大气污染治理用检测装置基本满足人们需求，但是仍然存在一些问题。

问题一：现在的大气污染治理用检测装置，由于其未无法调节检测装置的高度，使装置无法对不同高度的空气进行检测，降低了装置的检测效果。

问题二：现在的大气污染治理用检测装置，由于检测装置在不使用时多直接暴露在外部，易导致表面积累大量尘埃，不仅对装置的检测效果造成影响，并且降低了装置的使用寿命，因此亟需一种大气污染治理用检测装置来解决上述问题。

实用新型内容

本实用新型的目的在于提供一种大气污染治理用检测装置，以解决上述背景技术中提出的其无法调节检测装置的高度，检测装置在不使用时易受到损伤的问题。

为实现上述目的，本实用新型提供如下技术方案：一种大气污染治理用检测装置，包括支撑柱主体、放置台主体和检测器主体，所述支撑柱主体顶端安装有放置台主体，所述放置台主体顶端安装有检测器主体，所述支撑柱主体内部设置有调节装置，所述放置台主体顶端设置有防护装置。

优选的，所述调节装置包括滑槽、滑块、限位板、螺纹杆、第一齿轮、套筒、第二齿轮、连接杆、把手和固定环，所述支撑柱主体内部开设有滑槽，所述滑槽内部内嵌有滑块，所述滑块远离滑槽的一端固定连接有限位板，所述限位板顶端轴承连接有螺纹杆，且螺纹杆顶端轴承连接于放置台主体，所述螺纹杆外壁套设有第一齿轮，所述第一齿轮顶端固定连接有套筒，且套筒轴承连接于支撑柱主体顶端内壁，所述第一齿轮右端啮合有第二齿轮，所述第二齿轮右端固定连接有连接杆，所述连接杆右端固定连接有把手

优选的，所述防护装置包括转轴、防护盖、卡块、卡槽、限位杆、拉板和弹簧，所述放置台主体顶端固定连接有转轴，所述转轴外壁套设有防护盖，所述防护盖底端固定连接有卡块，所述放置台主体内部开设有卡槽，且卡块内嵌于卡槽，所述卡槽内部内嵌有限位杆，且限位杆内嵌于防护盖，所述限位杆右端固定连接有拉板，所述限位杆外壁缠绕有弹簧，且弹簧焊接于防护盖和拉板之间。

优选的，所述螺纹杆外壁形状和第一齿轮内壁形状皆设置为螺纹状，且螺纹杆外壁形状和第一齿轮内壁形状相互吻合。

优选的，所述连接杆外壁贯穿有固定环，且固定环固定连接于放置台主体。

优选的，所述卡块底端形状设置为弧形，所述限位杆左端形状设置为倾斜状。

与现有技术相比，本实用新型的有益效果是：

1、该大气污染治理用检测装置设置有滑槽、滑块、限位板、螺纹杆、第一齿轮、套筒、第二齿轮、连接杆、把手和固定环，需调节放置台主体和检测器主体的高度时，旋转把手，带动螺纹杆进行上下移动，带动限位板进行上下移动，此时放置台主体和检测器主体即可进行上下移动，上述装置，解决了由于其未无法调节检测装置的高度，使装置无法对不同高度的空气进行检测，降低了装置的检测效果的问题，增加了装置的检测区间，提升了装置的检测效果，提升了装置的实用性。

2、该大气污染治理用检测装置设置有转轴、防护盖、卡块、卡槽、限位杆、拉板和弹簧，需对检测器主体进行防护时，拨动防护盖，当卡块进入卡槽时，通过防护盖的作用，即可对检测器主体进行防护，需使用检测器主体时，拉动拉板，带动限位杆向右移动，当限位杆脱离卡槽内部时，反向旋转防护盖，检测器主体即可正产使用，上述装置，解决了由于检测装置在不使用时多直接暴露在外部，易导致表面积累大量尘埃，不仅对装置的检测效果造成影响，并且降低了装置的使用寿命的问题，保证了检测器主体的正常使用，且能够在检测器主体不使用时进行较好的防护，提升了装置的使用寿命。

附图说明

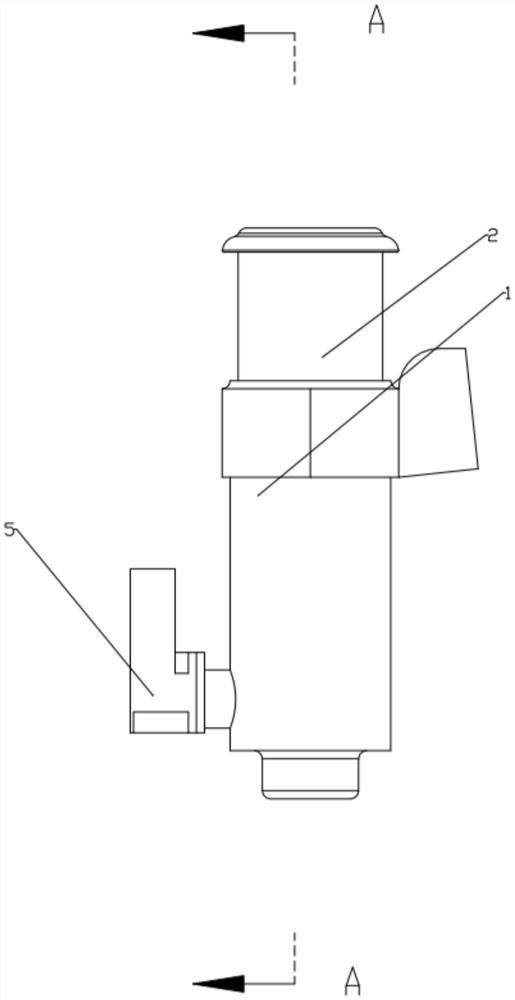

图1为本实用新型的正视结构示意图；

图2为本实用新型的正视剖面结构示意图；

图3为本实用新型的正视剖面局部结构示意图；

图4为本实用新型的图2中A处放大结构示意图；

图5为本实用新型的图2中B处放大结构示意图；。

图中：1、支撑柱主体；2、放置台主体；3、检测器主体；411、滑槽；412、滑块；413、限位板；414、螺纹杆；415、第一齿轮；416、套筒；417、第二齿轮；418、连接杆；419、把手；420、固定环；511、转轴；512、防护盖；513、卡块；514、卡槽；515、限位杆；516、拉板；517、弹簧。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-5，本实用新型提供的一种实施例：一种大气污染治理用检测装置，包括支撑柱主体1、放置台主体2和检测器主体3，支撑柱主体1顶端安装有放置台主体2，放置台主体2顶端安装有检测器主体3，支撑柱主体1内部设置有调节装置，放置台主体2顶端设置有防护装置。

调节装置包括滑槽411、滑块412、限位板413、螺纹杆414、第一齿轮415、套筒416、第二齿轮417、连接杆418、把手419和固定环420，支撑柱主体1内部开设有滑槽411，滑槽411内部内嵌有滑块412，滑块412远离滑槽411的一端固定连接有限位板413，限位板413顶端轴承连接有螺纹杆414，且螺纹杆414顶端轴承连接于放置台主体2，螺纹杆414外壁套设有第一齿轮415，第一齿轮415顶端固定连接有套筒416，且套筒416轴承连接于支撑柱主体1顶端内壁，第一齿轮415右端啮合有第二齿轮417，第二齿轮417右端固定连接有连接杆418，连接杆418右端固定连接有把手419，需调节放置台主体2和检测器主体3的高度时，旋转把手419，带动连接杆418和第二齿轮417进行旋转，通过第二齿轮417和第一齿轮415啮合的作用，带动第一齿轮415进行旋转，通过第一齿轮415和螺纹杆414螺纹连接的作用，带动螺纹杆414进行上下移动，通过滑块412在滑槽411内部滑动的作用，带动限位板413进行上下移动，此时放置台主体2和检测器主体3即可进行上下移动，上述装置，解决了由于其未无法调节检测装置的高度，使装置无法对不同高度的空气进行检测，降低了装置的检测效果的问题，增加了装置的检测区间，提升了装置的检测效果，提升了装置的实用性，螺纹杆414外壁形状和第一齿轮415内壁形状皆设置为螺纹状，且螺纹杆414外壁形状和第一齿轮415内壁形状相互吻合，当第一齿轮415旋转时，通过第一齿轮415和螺纹杆414螺纹连接的作用，带动螺纹杆414进行上下移动，从而带动放置台主体2和检测器主体3进行上下移动，连接杆418外壁贯穿有固定环420，且固定环420固定连接于放置台主体2，通过固定环420的作用，进一步提升连接杆418旋转时的稳定性。

防护装置包括转轴511、防护盖512、卡块513、卡槽514、限位杆515、拉板516和弹簧517，放置台主体2顶端固定连接有转轴511，转轴511外壁套设有防护盖512，防护盖512底端固定连接有卡块513，放置台主体2内部开设有卡槽514，且卡块513内嵌于卡槽514，卡槽514内部内嵌有限位杆515，且限位杆515内嵌于防护盖512，限位杆515右端固定连接有拉板516，限位杆515外壁缠绕有弹簧517，且弹簧517焊接于防护盖512和拉板516之间，需对检测器主体3进行防护时，拨动防护盖512，带动防护盖512以转轴511为轴进行旋转，当卡块513进入卡槽514时，带动限位杆515向右移动，且弹簧517发生形变，当卡块513完全进入卡槽514内部时，通过弹簧517的弹性作用，带动限位杆515向左移动，且限位杆515对卡槽514进行限位固定，通过防护盖512的作用，即可对检测器主体3进行防护，需使用检测器主体3时，拉动拉板516，带动限位杆515向右移动，当限位杆515脱离卡槽514内部时，反向旋转防护盖512，检测器主体3即可正产使用，上述装置，解决了由于检测装置在不使用时多直接暴露在外部，易导致表面积累大量尘埃，不仅对装置的检测效果造成影响，并且降低了装置的使用寿命的问题，保证了检测器主体3的正常使用，且能够在检测器主体3不使用时进行较好的防护，提升了装置的使用寿命，卡块513底端形状设置为弧形，限位杆515左端形状设置为倾斜状，当卡块513进入卡槽514时，可直接对限位杆515进行挤压，从而通过限位杆515对卡块513进行限位固定。

工作原理：需调节放置台主体2和检测器主体3的高度时，旋转把手419，带动连接杆418和第二齿轮417进行旋转，通过第二齿轮417和第一齿轮415啮合的作用，带动第一齿轮415进行旋转，通过第一齿轮415和螺纹杆414螺纹连接的作用，带动螺纹杆414进行上下移动，通过滑块412在滑槽411内部滑动的作用，带动限位板413进行上下移动，此时放置台主体2和检测器主体3即可进行上下移动；

需对检测器主体3进行防护时，拨动防护盖512，带动防护盖512以转轴511为轴进行旋转，当卡块513进入卡槽514时，带动限位杆515向右移动，且弹簧517发生形变，当卡块513完全进入卡槽514内部时，通过弹簧517的弹性作用，带动限位杆515向左移动，且限位杆515对卡槽514进行限位固定，通过防护盖512的作用，即可对检测器主体3进行防护，需使用检测器主体3时，拉动拉板516，带动限位杆515向右移动，当限位杆515脱离卡槽514内部时，反向旋转防护盖512，检测器主体3即可正产使用。
