本实用新型提供一种纺织面料印染装置，涉及纺织技术领域，包括箱体，所述箱体外侧沿宽度方向一侧固定设置有胚布箱，另一侧固定设置有成品箱；所述胚布箱内枢接有可放置胚布的胚布棍；所述成品箱内设置有电机，所述电机上轴连接有卷布辊，所述箱体为双层结构，沿高度方向分为两部分，通过隔板分隔，所述箱体与胚布箱对应位置设置有第一进料导布辊，所述隔板上设置有第二进料导布辊，所述箱体靠近成品箱的一侧顶部设置有出料导布辊。该实用新型设置胚布箱和成品箱，大幅度简化了工作人员的上下料过程。解决了现有技术印染布料工作量大的问题。

权利要求

1.一种纺织面料印染装置，包括箱体(1)，其特征在于：所述箱体(1)外侧沿宽度方向一侧固定设置有胚布箱(11)，另一侧固定设置有成品箱(12)；所述胚布箱(11)内枢接有可放置胚布(2)的胚布棍(13)；所述成品箱(12)内设置有电机(3)，所述电机(3)上轴连接有卷布辊(14)，所述卷布辊(14)用于收集印染完的布料；所述箱体(1)为双层结构，沿高度方向分为两部分，通过隔板(15)分隔，所述隔板上方箱体(1)内还枢接有若干导布辊一(16)，所述隔板下方箱体(1)内还枢接有若干导布辊二(17)；所述箱体(1)与胚布箱(11)对应位置设置有第一进料导布辊(5)，所述隔板(15)上设置有第二进料导布辊(6)，所述箱体(1)靠近成品箱(12)的一侧顶部设置有出料导布辊(7)。

2.根据权利要求1所述的一种纺织面料印染装置，其特征在于：所述胚布箱(11)和成品箱(12)均设置在箱体侧面底部。

3.根据权利要求1所述的一种纺织面料印染装置，其特征在于：所述导布辊一(16)交错分布在箱体(1)内隔板(15)的上方。

4.根据权利要求1所述的一种纺织面料印染装置，其特征在于：所述导布辊二(17)交错分布在箱体(1)内隔板(15)的下方。

5.根据权利要求1所述的一种纺织面料印染装置，其特征在于：所述隔板(15)上方箱体(1)侧壁上设置有冷风机(4)。

说明书

技术领域

本实用新型涉及纺织技术领域，具体为一种纺织面料印染装置。

背景技术

印染又称之为染整。是一种加工方式，也是前处理、染色、印花、后整理、洗水等的总称。早在六、七千年前的新石器时代，我们的祖先就能够用赤铁矿粉末将麻布染成红色。然而现有的纺织面料印染装置，印染不够高效，使用不够便捷，并且印染过后的染料不能够进行二次利用。

例如公告号为CN 209873342U的中国实用新型专利提供了一种纺织面料印染装置，包括染缸、防护盖、连接头和加热板，所述染缸的内部设置有染料，所述防护盖安装在染缸的上端，所述染缸的侧面设置有支撑板，所述连接头的内部和电动机相互连接，所述连接架的底部装有布料卷筒，且布料卷筒的外侧设置有夹板，所述加热板安装在布料卷筒的内侧，且加热板的侧面通过连接杆和布料卷筒的内侧相互连接。

但是上述实用新型因为印染设备一般都属于大型设备，对防护盖的拆卸也不方便，大大降低了设备生产的效率。

实用新型内容

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种纺织面料印染装置，解决了上述背景技术中提出的问题。

(二)技术方案

为实现以上目的，本实用新型通过以下技术方案予以实现：一种纺织面料印染装置，包括箱体，所述箱体外侧沿宽度方向一侧固定设置有胚布箱，另一侧固定设置有成品箱；所述胚布箱内枢接有可放置胚布的胚布棍；所述成品箱内设置有电机，所述电机上轴连接有卷布辊，所述卷布辊用于收集印染完的布料；所述箱体为双层结构，沿高度方向分为两部分，通过隔板分隔，所述隔板上方箱体内还枢接有若干导布辊一，所述隔板下方箱体内还枢接有若干导布辊二；所述箱体与胚布箱对应位置设置有第一进料导布辊，所述隔板上设置有第二进料导布辊，所述箱体靠近成品箱的一侧顶部设置有出料导布辊。

优选的，所述胚布箱和成品箱均设置在箱体侧面底部，方便工作人员的上料下料。

优选的，所述导布辊一交错分布在箱体内隔板的上方，增加了布料冷却是的行程。

优选的，所述导布棍二交错分布在箱体内隔板的下方，增加了布料在浸染时的行程，间接的增加了浸染的时间，增大了浸染的效果。

优选的，所述隔板上方箱体侧壁上设置有冷风机，加快了布料的冷却。

(三)有益效果

本实用新型提供了一种纺织面料印染装置。具备以下有益效果：

1、该纺织面料印染装置，结构简单，上料下料较现有的设备相比更加简单。

2、胚布箱和成品箱均设置在箱体侧面底部，方便工作人员的上料下料。

3、导布辊一交错分布在箱体内隔板的上方，增加了布料冷却是的行程。

4、导布棍二交错分布在箱体内隔板的下方，增加了布料在浸染时的行程，间接的增加了浸染的时间，增大了浸染的效果。

附图说明

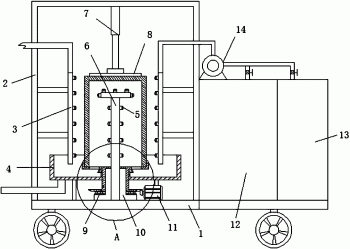

图1为本实用新型结构示意图；

图中：1为箱体、11为胚布箱、12为成品箱、13为胚布棍、14为卷布辊、15为隔板、16为导布辊一、17为导布辊二、2为胚布、3为电机、4为冷风机、5为第一进料导布辊、6为第二进料导布辊、7为出料导布辊。

具体实施方式

本实用新型实施例提供一种纺织面料印染装置，如图1所示，包括箱体1，所述箱体1外侧沿宽度方向一侧固定设置有胚布箱11，另一侧固定设置有成品箱12；所述胚布箱1内枢接有可放置胚布2的胚布棍13。所述成品箱12内设置有电机3，所述电机3上轴连接有卷布辊14，所述卷布辊14用于收集印染完的布料；所述箱体1为双层结构，沿高度方向分为两部分，通过隔板15分隔，隔板15上方用于冷却，下方用于印染，充满了印染液，所述隔板15上方箱体1内还枢接有若干导布辊一16，所述隔板下方箱体1内还枢接有若干导布辊二17。所述箱体1与胚布箱11对应位置设置有第一进料导布辊5，将胚布2导入印染液中，所述隔板15上设置有第二进料导布辊6，将完成印染的胚布2导出印染液，所述箱体1靠近成品箱12的一侧顶部设置有出料导布辊7，将冷却完的胚布导出箱体1。

所述胚布箱11和成品箱12均设置在箱体侧面底部，是工作人员上料下料更加简单。

所述导布辊一16交错分布在箱体1内隔板15的上方，增加了布料冷却是的行程。

所述导布棍二17交错分布在箱体1内隔板15的下方，增加了布料在浸染时的行程，间接的增加了浸染的时间，增大了浸染的效果。

所述隔板15上方箱体1侧壁上设置有冷风机4，增大了冷却效果。

工作原理：当纺织面料印染装置使用时，工作人员将整卷的胚布2放到胚布棍14上，并以此穿过，第一进料导布辊5，导布辊二17，第二进料导布辊6，导布辊一16，出料导布辊7、卷布辊14。设备启动，电机3带动导布辊14转动，胚布被带动，从胚布棍14上经过隔板15下方完成印染，通过隔板上方完成冷却后被导出箱体，在卷布辊14上被卷绕起来。

综上所述，该纺织面料印染装置，结构简单，大幅度减少了工作人员的工作量，同时，有效的增加了设备的工作效率。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
