专利摘要

专利摘要

本实用新型公开了一种避免结块的注塑用储料装置，包括支撑架和出料口，所述支撑架的上侧卡槽连接有储料桶，且储料桶的前侧通过螺栓安装有安装板，所述安装板的中部一体化设置有透明观察板，且安装板的前方左侧焊接有支撑板，所述支撑板的内部紧密贴合有连接板，所述连接板的右侧固定有指针，且连接板的左侧活动连接有连接杆，所述连接杆的左侧焊接有调节杆，所述支撑板的左侧内部紧密贴合有定位块，所述出料口的内部紧密贴合有防尘塞。该避免结块的注塑用储料装置，能够有效避免因温度较低导致原料凝结成块，保证原料的顺利排出，且能够有效定位原料的液位，方便记录下料的体积，便于管理，且能够有效防尘防潮。

权利要求

1.一种避免结块的注塑用储料装置，包括支撑架(1)和出料口(3)，其特征在于：所述支撑架(1)的上侧卡槽连接有储料桶(2)，且储料桶(2)的前侧通过螺栓安装有安装板(9)，所述安装板(9)的中部一体化设置有透明观察板(10)，且安装板(9)的前方左侧焊接有支撑板(11)，所述支撑板(11)的内部紧密贴合有连接板(12)，且连接板(12)的右侧安装有指针(17)，所述连接板(12)的右侧固定有指针(17)，且连接板(12)的左侧活动连接有连接杆(13)，并且连接杆(13)的外侧缠绕有弹簧(14)，所述连接杆(13)的左侧焊接有调节杆(15)，所述支撑板(11)的左侧内部紧密贴合有定位块(16)，所述出料口(3)的内部紧密贴合有防尘塞(19)，且防尘塞(19)的上侧外部设置有固定板(18)，并且固定板(18)焊接在出料口(3)上，所述安装板(9)的前方右侧一体化设置有标尺(20)，所述储料桶(2)的前侧安装有加热管(4)，且加热管(4)的外侧卡槽连接有防护板(5)，所述储料桶(2)的右侧固定有驱动电机(6)，且驱动电机(6)的左侧安装有搅拌轴(7)，并且搅拌轴(7)的外侧等间距分布有搅拌杆(8)。

2.根据权利要求1所述的一种避免结块的注塑用储料装置，其特征在于：所述加热管(4)的纵截面呈“S”字形结构，且加热管(4)关于安装板(9)的竖直中轴线对称设置。

3.根据权利要求1所述的一种避免结块的注塑用储料装置，其特征在于：所述连接杆(13)在连接板(12)上构成滑动结构，且连接杆(13)的横截面呈“T”字形结构。

4.根据权利要求1所述的一种避免结块的注塑用储料装置，其特征在于：所述调节杆(15)的前侧凸出于支撑板(11)的前侧设置，且支撑板(11)和连接板(12)采用卡槽连接的方式相连接，并且连接板(12)和指针(17)采用焊接的方式相连接，而且指针(17)的横截面长度大于透明观察板(10)的横截面长度。

5.根据权利要求1所述的一种避免结块的注塑用储料装置，其特征在于：所述定位块(16)和支撑板(11)采用卡合连接的方式相连接，且定位块(16)关于调节杆(15)的竖直中轴线对称设置，并且定位块(16)呈弹性结构。

6.根据权利要求1所述的一种避免结块的注塑用储料装置，其特征在于：所述防尘塞(19)的纵截面长度大于出料口(3)的纵截面长度，且防尘塞(19)在固定板(18)上构成转动结构，并且防尘塞(19)的转动角度范围为0～270°。

说明书

技术领域

本实用新型涉及注塑技术领域，具体为一种避免结块的注塑用储料装置。

背景技术

注塑是指通过注塑机讲塑料挤压成型的一种工业生产方式，注塑一般会用到储料装置对原料进行收纳储存和搬运，市场上的注塑用储料装置多种多样，但仍存在一些缺点；

目前使用的注塑用储料装置，容易出现因温度较低导致原料凝结成块的现象，且不方便定位原料的液位，不方便方便记录下料的体积，因此，我们提出一种避免结块的注塑用储料装置，以便于解决上述中提出的问题。

实用新型内容

本实用新型的目的在于提供一种避免结块的注塑用储料装置，以解决上述背景技术中提出的现有的注塑用储料装置容易出现因温度较低导致原料凝结成块的现象，且不方便定位原料的液位，不方便方便记录下料的体积的问题。

为实现上述目的，本实用新型提供如下技术方案：一种避免结块的注塑用储料装置，包括支撑架和出料口，所述支撑架的上侧卡槽连接有储料桶，且储料桶的前侧通过螺栓安装有安装板，所述安装板的中部一体化设置有透明观察板，且安装板的前方左侧焊接有支撑板，所述支撑板的内部紧密贴合有连接板，且连接板的右侧安装有指针，所述连接板的右侧固定有指针，且连接板的左侧活动连接有连接杆，并且连接杆的外侧缠绕有弹簧，所述连接杆的左侧焊接有调节杆，所述支撑板的左侧内部紧密贴合有定位块，所述出料口的内部紧密贴合有防尘塞，且防尘塞的上侧外部设置有固定板，并且固定板焊接在出料口上，所述安装板的前方右侧一体化设置有标尺，所述储料桶的前侧安装有加热管，且加热管的外侧卡槽连接有防护板，所述储料桶的右侧固定有驱动电机，且驱动电机的左侧安装有搅拌轴，并且搅拌轴的外侧等间距分布有搅拌杆。

优选的，所述加热管的纵截面呈“S”字形结构，且加热管关于安装板的竖直中轴线对称设置。

优选的，所述连接杆在连接板上构成滑动结构，且连接杆的横截面呈“T”字形结构。

优选的，所述调节杆的前侧凸出于支撑板的前侧设置，且支撑板和连接板采用卡槽连接的方式相连接，并且连接板和指针采用焊接的方式相连接，而且指针的横截面长度大于透明观察板的横截面长度。

优选的，所述定位块和支撑板采用卡合连接的方式相连接，且定位块关于调节杆的竖直中轴线对称设置，并且定位块呈弹性结构。

优选的，所述防尘塞的纵截面长度大于出料口的纵截面长度，且防尘塞在固定板上构成转动结构，并且防尘塞的转动角度范围为0～270°。

与现有技术相比，本实用新型的有益效果是：该避免结块的注塑用储料装置，能够避免因温度较低导致原料凝结成块，保证原料的顺利排出，且能够有效定位原料的液位，方便记录下料的体积，便于管理，且能够有效防尘防潮；

1.设置有加热管、防护板和搅拌杆，通过驱动电机带动搅拌轴在储料桶内转动，搅拌轴带动搅拌杆转动，对支撑架内的原料进行搅拌，加热管对储料桶进行加热，能够有避免因温度较低导致原料凝结成块，保证原料的顺利排出；

2.设置有调节杆、连接杆和弹簧，通过向外拉动调节杆，上下滑动调节杆，使连接杆在连接板内滑动，连接杆带动右侧焊接的指针升降，弹簧的弹性作用推动连接杆在连接板内滑动并复位，定位块与支撑板卡合连接，将连接板固定，即可标识液面，能够有效定位原料的液位，方便记录下料的体积，便于管理，方便确认下料的量；

3.设置有固定板和防尘塞，通过防尘塞与出料口的卡合连接，能够有效防尘防潮，翻转防尘塞，使防尘塞的外侧和出料口的上侧紧密贴合，方便拆装，操作简便。

附图说明

图1为本实用新型正视结构示意图；

图2为本实用新型正视剖面结构示意图；

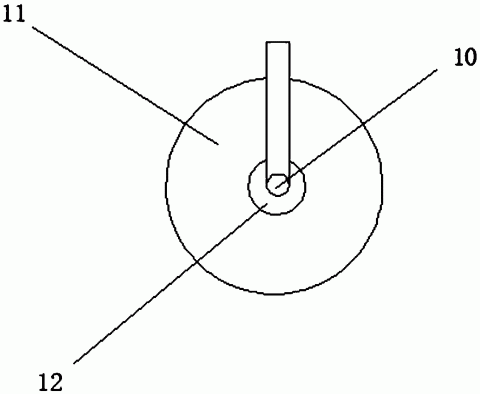

图3为本实用新型支撑板和连接板连接俯视剖面结构示意图；

图4为本实用新型出料口和防尘塞连接侧视剖面结构示意图；

图5为本实用新型固定板和防尘塞连接俯视结构示意图。

图中：1、支撑架；2、储料桶；3、出料口；4、加热管；5、防护板；6、驱动电机；7、搅拌轴；8、搅拌杆；9、安装板；10、透明观察板；11、支撑板；12、连接板；13、连接杆；14、弹簧；15、调节杆；16、定位块；17、指针；18、固定板；19、防尘塞；20、标尺。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-5，本实用新型提供一种技术方案：一种避免结块的注塑用储料装置，包括支撑架1、储料桶2、出料口3、加热管4、防护板5、驱动电机6、搅拌轴7、搅拌杆8、安装板9、透明观察板10、支撑板11、连接板12、连接杆13、弹簧14、调节杆15、定位块16、指针17、固定板18、防尘塞19和标尺20，支撑架1的上侧卡槽连接有储料桶2，且储料桶2的前侧通过螺栓安装有安装板9，安装板9的中部一体化设置有透明观察板10，且安装板9的前方左侧焊接有支撑板11，支撑板11的内部紧密贴合有连接板12，且连接板12的右侧安装有指针17，连接板12的右侧固定有指针17，且连接板12的左侧活动连接有连接杆13，并且连接杆13的外侧缠绕有弹簧14，连接杆13的左侧焊接有调节杆15，支撑板11的左侧内部紧密贴合有定位块16，出料口3的内部紧密贴合有防尘塞19，且防尘塞19的上侧外部设置有固定板18，并且固定板18焊接在出料口3上，安装板9的前方右侧一体化设置有标尺20，储料桶2的前侧安装有加热管4，且加热管4的外侧卡槽连接有防护板5，储料桶2的右侧固定有驱动电机6，且驱动电机6的左侧安装有搅拌轴7，并且搅拌轴7的外侧等间距分布有搅拌杆8。

如图1中加热管4的纵截面呈“S”字形结构，且加热管4关于安装板9的竖直中轴线对称设置，有效避免内部原料凝结，如图3中连接杆13在连接板12上构成滑动结构，且连接杆13的横截面呈“T”字形结构，方便调节调节杆15的位置，如图3中调节杆15的前侧凸出于支撑板11的前侧设置，且支撑板11和连接板12采用卡槽连接的方式相连接，并且连接板12和指针17采用焊接的方式相连接，而且指针17的横截面长度大于透明观察板10的横截面长度，方便记录和管理；

如图3中定位块16和支撑板11采用卡合连接的方式相连接，且定位块16关于调节杆15的竖直中轴线对称设置，并且定位块16呈弹性结构，方便固定连接杆13，如图4和图5中防尘塞19的纵截面长度大于出料口3的纵截面长度，且防尘塞19在固定板18上构成转动结构，并且防尘塞19的转动角度范围为0～270°，有效防尘防潮。

工作原理：在使用该避免结块的注塑用储料装置时，首先如附图1和附图3中所示，在储料桶2内放入原料，向外拉动调节杆15，调节杆15右侧一体化设置的定位块16脱离与支撑板11的卡合连接，并上下滑动调节杆15，使连接杆13在连接板12内滑动，连接杆13带动右侧焊接的指针17升降，当指针17与液面齐平时，松开调节杆15，弹簧14的弹性作用推动连接杆13在连接板12内滑动并复位，连接杆13带动调节杆15向右侧滑动，调节杆15上固定的呈弹性结构的定位块16与支撑板11卡合连接，将连接板12固定，指针17可标识液面，方便记录和管理；

当气温较低时，如附图1和附图2中所示，打开驱动电机6的电源，驱动电机6带动搅拌轴7在储料桶2内转动，搅拌轴7带动外侧等间距分布的搅拌杆8转动，对支撑架1内的原料进行搅拌，接着打开加热管4，加热管4对储料桶2进行加热，避免内部温度低导致原料结块，加热管4外侧卡槽连接的防护板5可防止温度散失；

如附图2、附图4和附图5中所示，在固定板18上翻转防尘塞19，使防尘塞19与出料口3卡合连接，可有效防尘防潮，需要下料时，将防尘塞19翻转270°，使防尘塞19的外侧和出料口3的上侧紧密贴合即可，以上便完成该避免结块的注塑用储料装置的一系列操作，本说明中未作详细描述的内容属于本领域专业技术人员公知的现有技术。

本实用新型使用到的标准零件均可以从市场上购买，异形件根据说明书的和附图的记载均可以进行订制，各个零件的具体连接方式均采用现有技术中成熟的螺栓、铆钉、焊接等常规手段，机械、零件和设备均采用现有技术中，常规的型号，加上电路连接采用现有技术中常规的连接方式，在此不再详述。

尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
