本实用新型涉及桥梁领域，且公开了一种桥梁的安全防护护栏，包括底面基座，底面基座的左右端均开设有螺纹孔，底面基座左右端的螺纹孔的内部螺纹连有固定螺丝，固定螺丝共有两组，两组固定螺丝中间区域的底面基座的上表面开设有矩形的孔，底面基座上表面的矩形孔的左端固定安装有限位块，限位块为矩形结构，限位块的上表面与底面基座的上表面齐平，底面基座的上方设置有旋转护栏，旋转护栏通过开设于底面基座上表面的矩形孔延伸到底面基座的内部，旋转护栏的右侧边固定安装有防护气囊。本实用新型中，当汽车在桥面发生事故时，本桥梁安全防护护栏会向远离汽车的方向旋转同时弹出气囊，达到了保护汽车内部人员生命安全的效果。

权利要求

1.一种桥梁的安全防护护栏，包括底面基座(1)，其特征在于：所述底面基座(1)的左右端均开设有螺纹孔，所述底面基座(1)左右端的螺纹孔的内部螺纹连有固定螺丝(2)，所述固定螺丝(2)共有两组，两组所述固定螺丝(2)中间区域的底面基座(1)的上表面开设有矩形的孔，所述底面基座(1)上表面的矩形孔的左端固定安装有限位块(3)，所述底面基座(1)的上方设置有旋转护栏(4)，所述旋转护栏(4)的右侧边固定安装有防护气囊(5)，所述旋转护栏(4)的右侧边前后端均固定安装有气囊固定绳(51)，所述旋转护栏(4)的右侧边开设有通气孔(6)，所述旋转护栏(4)的右侧底部开设有圆形的孔，所述限位块(3)右侧底部圆形孔的内部设置有转轴(7)，所述旋转护栏(4)的左侧底部固定安装有活动限位块(8)，所述底面基座(1)的底面固定安装有气囊箱(9)，所述气囊箱(9)为长方体空心结构，所述气囊箱(9)的内部设置有充气亲囊(10)。

2.根据权利要求1所述的一种桥梁的安全防护护栏，其特征在于：所述限位块(3)为矩形结构，所述限位块(3)的上表面与底面基座(1)的上表面齐平，所述旋转护栏(4)通过开设于底面基座(1)上表面的矩形孔延伸到底面基座(1)的内部。

3.根据权利要求1所述的一种桥梁的安全防护护栏，其特征在于：所述通气孔(6)贯穿旋转护栏(4)的内部延伸至旋转护栏(4)的底面，所述通气孔(6)的右端于防护气囊(5)固定连接且联通，所述充气亲囊(10)的内部填充有空气，所述充气亲囊(10)的上表面中间位置开设有圆形的孔，所述充气亲囊(10)通过开设于其上表面的圆形孔与延伸至旋转护栏(4)下方的通气孔(6)固定连接且联通，所述充气亲囊(10)的上表面与活动限位块(8)底面贴合。

4.根据权利要求1所述的一种桥梁的安全防护护栏，其特征在于：所述转轴(7)为圆柱体结构，所述转轴(7)的内部是实心的，所述转轴(7)的前后端与底面基座(1)上表面的矩形孔的前后端固定连接，所述转轴(7)的外圆出套接有扭簧。

5.根据权利要求1所述的一种桥梁的安全防护护栏，其特征在于：所述活动限位块(8)为长方体结构，所述活动限位块(8)位于限位块(3)的正下方。

说明书

技术领域

本实用新型涉及桥梁领域，尤其涉及一种桥梁的安全防护护栏。

背景技术

桥梁护栏是指设置于桥梁上的护栏。其目的是为了防止失控车辆越出桥外，具有使车辆不能突破、下穿、翻越桥梁以及美化桥梁建筑的功能。桥梁护栏有保护车辆及行人的作用，重要性不言而喻。传统的桥梁护栏，都是以坚固为主，在桥梁上发生事故时，过于坚固的桥梁护栏会对事故车辆施加巨大的反震力，对面车辆内部的人员造成巨大的伤害且没有设置任何防撞减震机构。为此，我们提出一种桥梁的安全防护护栏。

实用新型内容

本实用新型主要是解决上述现有技术所存在的技术问题，提供一种桥梁的安全防护护栏。

为了实现上述目的，本实用新型采用了如下技术方案，一种桥梁的安全防护护栏，包括底面基座，所述底面基座的左右端均开设有螺纹孔，所述底面基座左右端的螺纹孔的内部螺纹连有固定螺丝，所述固定螺丝共有两组，两组所述固定螺丝中间区域的底面基座的上表面开设有矩形的孔，所述底面基座上表面的矩形孔的左端固定安装有限位块，所述限位块为矩形结构，所述限位块的上表面与底面基座的上表面齐平，所述底面基座的上方设置有旋转护栏，所述旋转护栏通过开设于底面基座上表面的矩形孔延伸到底面基座的内部，所述旋转护栏的右侧边固定安装有防护气囊，所述防护气囊为长方体中空结构，所述旋转护栏的右侧边前后端均固定安装有气囊固定绳，所述气囊固定绳可将防护气囊固定旋转护栏的右侧边，所述旋转护栏的右侧边开设有通气孔，所述通气孔贯穿旋转护栏的内部延伸至旋转护栏的底面，所述通气孔的右端于防护气囊固定连接且联通，所述旋转护栏的右侧底部开设有圆形的孔，所述限位块右侧底部圆形孔的内部设置有转轴，所述转轴为圆柱体结构，所述转轴由金属制成，所述转轴的内部是实心的，所述转轴的前后端与底面基座上表面的矩形孔的前后端固定连接，所述转轴的外圆出套接有扭簧，所述旋转护栏的左侧底部固定安装有活动限位块，所述活动限位块为长方体结构。

作为优选，所述活动限位块位于限位块的正下方，所述底面基座的底面固定安装有气囊箱，所述气囊箱为长方体空心结构。

作为优选，所述气囊箱的内部设置有充气亲囊，所述充气亲囊的内部填充有空气，所述充气亲囊的上表面中间位置开设有圆形的孔。

作为优选，所述充气亲囊通过开设于其上表面的圆形孔与延伸至旋转护栏下方的通气孔固定连接且联通，所述充气亲囊的上表面与活动限位块底面贴合。

有益效果

本实用新型提供了一种桥梁的安全防护护栏。具备以下有益效果：

(1)、该桥梁的安全防护护栏，将底面基座通过固定螺丝固定于桥面两侧且将气囊箱安装于桥身的内部，当旋转护栏遭受汽车的撞击时，此时旋转护栏以转轴为轴心箱远离汽车撞击的一侧旋转，减轻汽车内部的人员受到的冲击，防止了传统护栏被撞烂之后对面汽车内部人员造成的二次伤害。

(2)、该桥梁的安全防护护栏，将底面基座通过固定螺丝固定于桥面两侧且将气囊箱安装于桥身的内部，当旋转护栏遭受汽车的撞击时，此时旋转护栏以转轴为轴心箱远离汽车撞击的一侧旋转，位于旋转护栏底部的活动限位块压迫充气亲囊内部的空气通过通气孔进入防护气囊的内部，此时防护气囊膨胀挣脱气囊固定绳向汽车的方向膨胀，使汽车的速度降低平稳的停靠在护栏的一侧，防止汽车冲入桥下，达到了保护汽车内部人员生命健康安全的效果。

附图说明

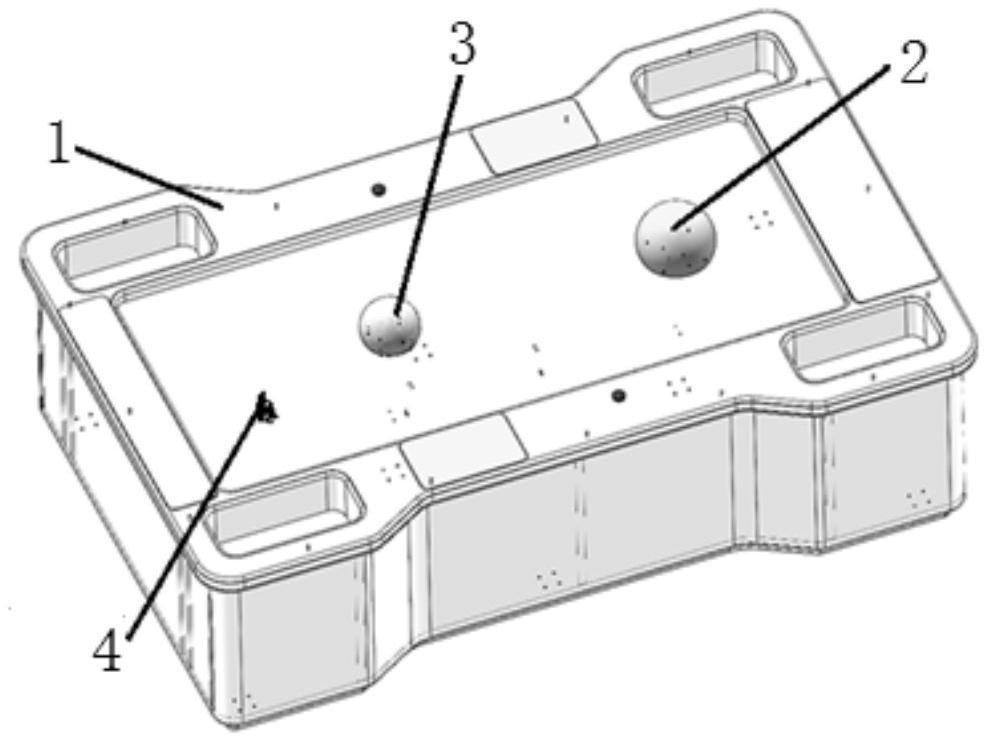

图1为本实用新型结构示意图；

图2为本实用新型转轴结构示意图。

图例说明：

1底面基座、2固定螺丝、3限位块、4旋转护栏、5防护气囊、51气囊固定绳、6通气孔、7转轴、8活动限位块、9气囊箱、10充气气囊。

具体实施方式

下面通过实施例，并结合附图，对本实用新型的技术方案作进一步具体的说明。

实施例：一种桥梁的安全防护护栏，如图1-图2所示，包括底面基座1，所述底面基座1的左右端均开设有螺纹孔，所述底面基座1左右端的螺纹孔的内部螺纹连有固定螺丝2，所述固定螺丝2共有两组，两组所述固定螺丝2中间区域的底面基座1的上表面开设有矩形的孔，所述底面基座1上表面的矩形孔的左端固定安装有限位块3，所述限位块3为矩形结构，所述限位块3的上表面与底面基座1的上表面齐平，所述底面基座1的上方设置有旋转护栏4，所述旋转护栏4通过开设于底面基座1上表面的矩形孔延伸到底面基座1的内部，所述旋转护栏4的右侧边固定安装有防护气囊5，所述防护气囊5为长方体中空结构，所述旋转护栏4的右侧边前后端均固定安装有气囊固定绳51，所述气囊固定绳51可将防护气囊5固定旋转护栏4的右侧边，所述旋转护栏4的右侧边开设有通气孔6，所述通气孔6贯穿旋转护栏4的内部延伸至旋转护栏4的底面，所述通气孔6的右端于防护气囊5固定连接且联通，所述旋转护栏4的右侧底部开设有圆形的孔，所述限位块3右侧底部圆形孔的内部设置有转轴7，所述转轴7为圆柱体结构，所述转轴7由金属制成，所述转轴7的内部是实心的，所述转轴7的前后端与底面基座1上表面的矩形孔的前后端固定连接，所述转轴7的外圆出套接有扭簧，所述旋转护栏4的左侧底部固定安装有活动限位块8，所述活动限位块8为长方体结构，所述活动限位块8位于限位块3的正下方，所述底面基座1的底面固定安装有气囊箱9，所述气囊箱9为长方体空心结构，所述气囊箱9的内部设置有充气亲囊10，所述充气亲囊10的内部填充有空气，所述充气亲囊10的上表面中间位置开设有圆形的孔，所述充气亲囊10通过开设于其上表面的圆形孔与延伸至旋转护栏4下方的通气孔6固定连接且联通，所述充气亲囊10的上表面与活动限位块8底面贴合。

本实用新型的工作原理：

在使用时，将底面基座1通过固定螺丝2固定于桥面两侧且将气囊箱9安装于桥身的内部，当旋转护栏4遭受汽车的撞击时，此时旋转护栏4以转轴7为轴心箱远离汽车撞击的一侧旋转，位于旋转护栏4底部的活动限位块8压迫充气亲囊10内部的空气通过通气孔6进入防护气囊5的内部，此时防护气囊5膨胀挣脱气囊固定绳51向汽车的方向膨胀。

最后，应当指出，以上实施例仅是本实用新型较有代表性的例子。显然，本实用新型不限于上述实施例，还可以有许多变形。凡是依据本实用新型的技术实质对以上实施例所作的任何简单修改、等同变化与修饰，均应认为属于本实用新型的保护范围。
