专利摘要

专利摘要

本实用新型涉及电脑配件设备技术领域，且公开了一种便于清理的电脑用键盘，包括固定面板，所述固定面板的上表面固定连接有防护板，所述固定面板两端的中部均开设有卡槽，且固定面板的两端分别开设有位于卡槽外侧的安装槽，所述固定面板左右两侧的中部分别开设有安装孔。本实用新型通过将防护板设在固定面板的上表面，使落在防护板上的灰尘可以通过取出防护板清理干净，降低了键盘的清理难度，并且省去了拆卸键帽所需的时间，大大提高了清理效率，另一方面在清理过程中没有了键帽的阻碍，极大的提升了键盘的清理效果，最终避免了固定面板上附着大量的灰尘和细菌，提升了使用者的舒适度，提高了键盘整体的合理性和可靠性。

权利要求

1.一种便于清理的电脑用键盘，包括固定面板（1），其特征在于：所述固定面板（1）的上表面固定连接有防护板（2），所述固定面板（1）两端的中部均开设有卡槽（3），且固定面板（1）的两端分别开设有位于卡槽（3）外侧的安装槽（4），所述固定面板（1）左右两侧的中部分别开设有安装孔（5），且固定面板（1）的中部固定连接有弹力机构（6），所述弹力机构（6）的上方固定套接有键帽（7），所述键帽（7）的内壁上固定连接有活动槽（8），所述活动槽（8）两侧的内壁均固定连接有连接块（9），所述连接块（9）的内部卡接有固定块（10），所述固定块（10）固定连接在防护槽（11）的两侧，所述防护槽（11）的底端固定连接在固定面板（1）的上表面，所述安装槽（4）的底部固定连接有压缩弹簧（12），所述压缩弹簧（12）的顶端固定连接有连接板（13），所述防护板（2）两端的中部均固定连接有固定板（14），所述固定板（14）的底端固定连接有卡接块（15），所述固定板（14）靠近安装槽（4）的一侧活动连接有与固定面板（1）固定连接的卡接板（16），所述安装孔（5）的内部活动套接有连接柱（17），所述连接柱（17）远离固定面板（1）的一端固定连接有按压板（18），且连接柱（17）靠近固定面板（1）的一端固定连接有位于卡接块（15）左侧的固定柱（19），所述固定面板（1）上固定连接有位于连接柱（17）内部的拉伸弹簧（20），所述拉伸弹簧（20）的另一端固定连接在连接柱（17）靠近固定面板（1）一端的内壁上。

2.根据权利要求1所述的一种便于清理的电脑用键盘，其特征在于：所述防护板（2）的形状与固定面板（1）的形状相同，所述防护板（2）与固定面板（1）的长宽值均相等。

3.根据权利要求1所述的一种便于清理的电脑用键盘，其特征在于：所述安装槽（4）、压缩弹簧（12）与连接板（13）三者的直径值相等，且压缩弹簧（12）的长度值大于安装槽（4）的深度值。

4.根据权利要求1所述的一种便于清理的电脑用键盘，其特征在于：所述活动槽（8）与防护槽（11）的形状均为四边形槽形结构，且键帽（7）、活动槽（8）与防护槽（11）的四边分别位于同一倾斜面上。

5.根据权利要求1所述的一种便于清理的电脑用键盘，其特征在于：所述连接块（9）数量有四个，且位于活动槽（8）同一侧的两个连接块（9）之间的距离值大于固定块（10）的长度值，所述活动槽（8）与防护槽（11）的长度值相等。

6.根据权利要求1所述的一种便于清理的电脑用键盘，其特征在于：所述固定板（14）顶端的横切面与卡槽（3）的开口大小相适配，且固定板（14）的长度值大于卡接板（16）的高度值。

说明书

技术领域

本实用新型涉及电脑配件设备技术领域，具体为一种便于清理的电脑用键盘。

背景技术

键盘是一种将手动输入的指令传输到电脑内的电脑配件，是人们日常生活和工作中最常用也是最主要的设备，为人们的日常生活和科技的发展带来了极大的便利。

现有电脑用键盘在使用过程中，长时间的使用会导致固定面板上粘有大量灰尘，降低了键盘的美观程度，且容易滋生有害细菌，为使用者带来了极大的困扰，虽然可以通过专门的清理装置进行清理，但是大部分清理装置也需要先将键帽拆卸下来再对固定面板进行清理，不仅清理效果差，而且清理效率低，另一方面部分会灰尘会通过键帽下方的弹力机构进入到键盘的内部，长时间的堆积会降低键盘的使用寿命，并且清理时要对键盘整体进行拆卸，操作风险大并且有一定的操作难度，因此我们提出了一种便于清理的电脑用键盘。

实用新型内容

针对现有技术的不足，本实用新型提供了一种便于清理的电脑用键盘，具备清理简单、清理效果好、清理效率高、防止内部进灰的优点，解决了上述背景技术中所提到的问题。

本实用新型提供如下技术方案：一种便于清理的电脑用键盘，包括固定面板，所述固定面板的上表面固定连接有防护板，所述固定面板两端的中部均开设有卡槽，且固定面板的两端分别开设有位于卡槽外侧的安装槽，所述固定面板左右两侧的中部分别开设有安装孔，且固定面板的中部固定连接有弹力机构，所述弹力机构的上方固定套接有键帽，所述键帽的内壁上固定连接有活动槽，所述活动槽两侧的内壁均固定连接有连接块，所述连接块的内部卡接有固定块，所述固定块固定连接在防护槽的两侧，所述防护槽的底端固定连接在固定面板的上表面，所述安装槽的底部固定连接有压缩弹簧，所述压缩弹簧的顶端固定连接有连接板，所述防护板两端的中部均固定连接有固定板，所述固定板的底端固定连接有卡接块，所述固定板靠近安装槽的一侧活动连接有与固定面板固定连接的卡接板，所述安装孔的内部活动套接有连接柱，所述连接柱远离固定面板的一端固定连接有按压板，且连接柱靠近固定面板的一端固定连接有位于卡接块左侧的固定柱，所述固定面板上固定连接有位于连接柱内部的拉伸弹簧，所述拉伸弹簧的另一端固定连接在连接柱靠近固定面板一端的内壁上。

优选的，所述防护板的形状与固定面板的形状相同，所述防护板与固定面板的长宽值均相等。

优选的，所述安装槽、压缩弹簧与连接板三者的直径值相等，且压缩弹簧的长度值大于安装槽的深度值。

优选的，所述活动槽与防护槽的形状均为四边形槽形结构，且键帽、活动槽与防护槽的四边分别位于同一倾斜面上。

优选的，所述连接块数量有四个，且位于活动槽同一侧的两个连接块之间的距离值大于固定块的长度值，所述活动槽与防护槽的长度值相等。

优选的，所述固定板顶端的横切面与卡槽的开口大小相适配，且固定板的长度值大于卡接板的高度值。

与现有技术对比，本实用新型具备以下有益效果：

1、本实用新型通过将防护板设在固定面板的上表面，使落在防护板上的灰尘可以通过取出防护板清理干净，降低了键盘的清理难度，并且省去了拆卸键帽所需的时间，大大提高了清理效率，另一方面在清理过程中没有了键帽的阻碍，极大的提升了键盘的清理效果，最终避免了固定面板上附着大量的灰尘和细菌，提升了使用者的舒适度，提高了键盘整体的合理性和可靠性。

2、本实用新型通过将防护槽设在弹力机构的外侧，使键帽与防护槽形成了一个防止弹力机构内进灰的结构，从而避免了灰尘通过弹力机构进入到键盘的内部，杜绝了键盘内部需要清理的问题，保证了键盘内部的干净程度，提升了键盘的使用寿命，从而提高了键盘的可行性和稳定性。

附图说明

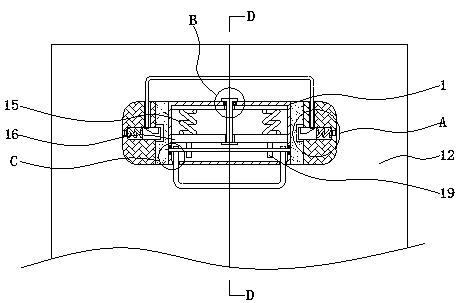

图1为本实用新型结构示意图；

图2为本实用新型结构剖视示意图；

图3为本实用新型结构局部示意图；

图4为本实用新型结构活动槽示意图。

图中：1、固定面板；2、防护板；3、卡槽；4、安装槽；5、安装孔；6、弹力机构；7、键帽；8、活动槽；9、连接块；10、固定块；11、防护槽；12、压缩弹簧；13、连接板；14、固定板；15、卡接块；16、卡接板；17、连接柱；18、按压板；19、固定柱；20、拉伸弹簧。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，一种便于清理的电脑用键盘，包括固定面板1，固定面板1的上表面固定连接有防护板2，防护板2的形状与固定面板1的形状相同，防护板2与固定面板1的长宽值均相等，通过防护板2的形状与固定面板1的形状相同和防护板2与固定面板1的长宽值均相等，使防护板2可以穿过键帽7稳固的与固定面板1卡接在一起，避免了固定面板1与防护板2之间留有缝隙导致键盘清理不干净，保证了灰尘与细菌全都落在防护板2上，从而降低了键盘的清理难度，提升了键盘的清理效果，提高了键盘的合理性和可靠性，固定面板1两端的中部均开设有卡槽3，且固定面板1的两端分别开设有位于卡槽3外侧的安装槽4，安装槽4、压缩弹簧12与连接板13三者的直径值相等，且压缩弹簧12的长度值大于安装槽4的深度值，利用安装槽4、压缩弹簧12与连接板13三者的直径值相等和压缩弹簧12的长度值大于安装槽4的深度值，使防护板2与固定面板1卡接时压缩弹簧12通过连接板13给防护板2一个向上的作用力，从而保证了利用连接柱17将卡接块15挤压到与卡接板16平齐时防护板2受到压缩弹簧12的作用力向上弹出，避免了通过人工对防护板2进行拆卸，提高了键盘的清理效率，从而提高了键盘的稳定性和可行性，固定面板1左右两侧的中部分别开设有安装孔5，且固定面板1的中部固定连接有弹力机构6，弹力机构6的上方固定套接有键帽7，键帽7的内壁上固定连接有活动槽8，活动槽8与防护槽11的形状均为四边形槽形结构，且键帽7、活动槽8与防护槽11的四边分别位于同一倾斜面上，通过活动槽8与防护槽11的形状均为四边形槽形结构和键帽7、活动槽8与防护槽11的四边分别位于同一倾斜面上，使键盘在原有基础上改进后键帽7受压向下运动时不会受到阻碍，避免了键帽7上下运动时受力不均匀现象的发生，保证了键盘正常使用时的工作效率，确保了使用者的舒适度，从而提高了键盘整体的合理性和可靠性，活动槽8两侧的内壁均固定连接有连接块9，连接块9数量有四个，且位于活动槽8同一侧的两个连接块9之间的距离值大于固定块10的长度值，活动槽8与防护槽11的长度值相等，利用连接块9数量有四个，且位于活动槽8同一侧的两个连接块9之间的距离值大于固定块10的长度值，活动槽8与防护槽11的长度值相等，使活动槽8与防护槽11相互运动时不会出现摩擦现象，保证了使用者按压键帽7时的轻盈性，另一方面使键帽7与防护槽11形成了一个防止弹力机构6内进灰的结构，防止了灰尘通过弹力机构6进入到键盘的内部，从而杜绝了键盘内部需要清理的问题，保证了键盘内部的干净程度，提升了键盘的使用寿命，从而提高了键盘的可行性和稳定性，连接块9的内部卡接有固定块10，固定块10固定连接在防护槽11的两侧，防护槽11的底端固定连接在固定面板1的上表面，安装槽4的底部固定连接有压缩弹簧12，压缩弹簧12的顶端固定连接有连接板13，防护板2两端的中部均固定连接有固定板14，固定板14顶端的横切面与卡槽3的开口大小相适配，且固定板14的长度值大于卡接板16的高度值，通过固定板14顶端的横切面与卡槽3的开口大小相适配和固定板14的长度值大于卡接板16的高度值，使固定面板1与防护板2接触后卡接块15可以深入到卡接板16的下方，从而使卡接块15弹起与卡接板16卡接将固定面板1与防护板2稳固的连接在一起，保证了在按压按压板18时固定柱19对卡接块15进行挤压，从而对防护板2进行拆卸，实现了落在防护板2上的灰尘可以通过取出防护板2清理干净，降低了键盘的清理难度，提升了键盘的清理效率，从而提高了键盘整体的合理性和可靠性，固定板14的底端固定连接有卡接块15，固定板14靠近安装槽4的一侧活动连接有与固定面板1固定连接的卡接板16，安装孔5的内部活动套接有连接柱17，连接柱17远离固定面板1的一端固定连接有按压板18，且连接柱17靠近固定面板1的一端固定连接有位于卡接块15左侧的固定柱19，固定面板1上固定连接有位于连接柱17内部的拉伸弹簧20，拉伸弹簧20的另一端固定连接在连接柱17靠近固定面板1一端的内壁上。

工作原理：首先将防护板2对准固定面板1进行安装，使固定板14与卡接块15穿过卡槽3延伸至卡接板16的下方，卡接块15弹起，防护板2紧压连接板13后使压缩弹簧12受压缩减，连接板13进入安装槽4内，安装完成，当使用者按压键帽7使键帽7向下运动时，固定块10进入两个连接块9之间，使活动槽8与防护槽11套接，受力消失后键帽7在弹力机构6的作用下向上弹起，键帽7、活动槽8与防护槽11重新将弹力机构6与外界隔离，当需要对键盘表面进行清理时，双手同时按压按压板18，按压板18带动连接柱17使固定柱19对卡接块15进行挤压，当卡接块15的顶端与卡接板16平齐时，防护板2受到压缩弹簧12的作用力向上弹起，连接柱17在拉伸弹簧20的作用下恢复原位，完成拆卸，清理完成后进行安装，即可。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。同时在本实用新型的附图中，填充图案只是为了区别图层，不做其他任何限定。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
