本发明公开了一种活动安装式船用螺旋桨渔网割刀机构，包括传动轴、螺旋桨叶、切割机构；所述的螺旋桨叶均匀安装在传动轴的四周外侧；所述的螺旋桨叶上分别安装一个切割机构；所述的切割机构包括两个连接筒、两个连接杆、两个穿接块、一个割刀；所述的割刀包括连接板和穿接柱；所述的连接板的两端分别安装一个穿接柱；本发明将切割机构活动安装在螺旋桨叶上，利用连接杆作为过渡介质，将穿接块和连接筒连接，本发明的割刀包括连接板和连接于连接板两端的穿接柱，割刀通过两端的穿接柱活动穿接在两个穿接块之间，整个结构活动安装，便于拆卸检修以及更换配件。

权利要求

1.一种活动安装式船用螺旋桨渔网割刀机构，其特征在于，包括传动轴、螺旋桨叶、切割机构；所述的螺旋桨叶均匀安装在传动轴的四周外侧；所述的螺旋桨叶上分别安装一个切割机构；所述的切割机构包括两个连接筒、两个连接杆、两个穿接块、一个割刀；所述的螺旋桨叶的两端分别安装一个连接筒；所述的连接筒内分别活动安装一个连接杆；所述的连接杆一端活动连接在连接筒内，连接杆另一端分别旋转卡接一个穿接块；所述的割刀包括连接板和穿接柱；所述的连接板的两端分别安装一个穿接柱；所述的连接板的两侧分别设有刀刃；所述的连接板通过两端的穿接柱穿接在两个穿接块之间；所述的穿接柱延伸至穿接块外侧；所述的穿接柱活动锁定在穿接块的外侧；所述的刀刃的切割方向和螺旋桨叶的旋转方向一致；所述的连接筒内设有内螺纹通道；所述的连接杆的一端设有外螺纹；所述的连接杆一端通过外螺纹旋转连接在连接筒的内螺纹通道内；所述的连接杆的另一端设有旋转卡接齿；所述的穿接块上设有旋转卡接槽；所述的连接杆通过旋转卡接齿旋转卡接在穿接块的旋转卡接槽内；所述的切割机构还包括两个锁定螺母；所述的穿接柱上设有外螺纹；所述穿接柱上分别螺纹连接一个锁定螺母；所述的锁定螺母旋转抵压在穿接块的外侧面上。

2.根据权利要求1所述的活动安装式船用螺旋桨渔网割刀机构，其特征在于，所述的割刀通过渗碳工艺制造而成；所述的割刀表面设有陶瓷涂层。

说明书

技术领域

本发明涉及一种活动安装式船用螺旋桨渔网割刀机构。

背景技术

众所周知，船舶的推进装置一般采用螺旋桨方式，螺旋桨由传动轴和螺旋桨叶组成，螺旋桨经传动轴与动力机的输出轴相连接，传动轴经轴承、轴承座和密封装置与连接在船体上，船体对应螺旋桨连接处设有船舶艉管或美人架，传动轴带动螺旋桨旋转以驱动船舶的航行，航行时，螺旋桨桨鼓与船舶艉管或美人架与螺旋桨桨鼓之间的槽常常被水中的漂浮物、渔网、缆绳等缠绕，影响螺旋桨的正常工作，有时还会导致损坏螺旋桨、船舶失去动力，造成重大事故。

发明内容

针对上述现有技术的不足之处，本发明解决的问题为：提供一种拆卸、安装便利活动安装式船用螺旋桨渔网割刀机构。

为解决上述问题，本发明采取的技术方案如下：

一种活动安装式船用螺旋桨渔网割刀机构，包括传动轴、螺旋桨叶、切割机构；所述的螺旋桨叶均匀安装在传动轴的四周外侧；所述的螺旋桨叶上分别安装一个切割机构；所述的切割机构包括两个连接筒、两个连接杆、两个穿接块、一个割刀；所述的螺旋桨叶的两端分别安装一个连接筒；所述的连接筒内分别活动安装一个连接杆；所述的连接杆一端活动连接在连接筒内，连接杆另一端分别旋转卡接一个穿接块；所述的割刀包括连接板和穿接柱；所述的连接板的两端分别安装一个穿接柱；所述的连接板的两侧分别设有刀刃；所述的连接板通过两端的穿接柱穿接在两个穿接块之间；所述的穿接柱延伸至穿接块外侧；所述的穿接柱的活动锁定在穿接块的外侧；所述的刀刃的切割方向和螺旋桨叶的旋转方向一致。

进一步，所述的连接筒内设有内螺纹通道；所述的连接杆的一端设有外螺纹；所述的连接杆一端通过外螺纹旋转连接在连接筒的内螺纹通道内。

进一步，所述的连接杆的另一端设有旋转卡接齿；所述的穿接块上设有旋转卡接槽；所述的连接杆通过旋转卡接齿旋转卡接在穿接块的旋转卡接槽内。

进一步，所述的切割机构还包括两个锁定螺母；所述的穿接柱上设有外螺纹；所述穿接柱上分别螺纹连接一个锁定螺母；所述的锁定螺母旋转抵压在穿接块的外侧面上。

进一步，所述的割刀通过渗碳工艺制造而成；所述的割刀表面设有陶瓷涂层。

本发明的有益效果

本发明将切割机构活动安装在螺旋桨叶上，利用连接杆作为过渡介质，将穿接块和连接筒连接，本发明的割刀包括连接板和连接于连接板两端的穿接柱，割刀通过两端的穿接柱活动穿接在两个穿接块之间，整个结构活动安装，便于拆卸检修以及更换配件。

附图说明

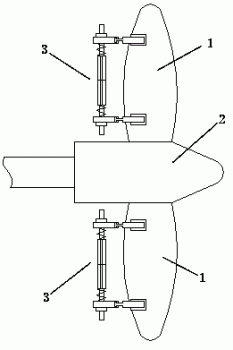

图1为本发明的结构示意图。

图2为本发明一侧螺旋桨叶和切割机构的放大结构示意图。

图3为本发明割刀的结构示意图。

具体实施方式

下面结合附图对本发明内容作进一步详细说明。

如图1至3所示，一种活动安装式船用螺旋桨渔网割刀机构，包括传动轴1、螺旋桨叶2、切割机构3；所述的螺旋桨叶2均匀安装在传动轴1的四周外侧；所述的螺旋桨叶2上分别安装一个切割机构3；所述的切割机构3包括两个连接筒31、两个连接杆32、两个穿接块33、一个割刀34；所述的螺旋桨叶1的两端分别安装一个连接筒31；所述的连接筒31内分别活动安装一个连接杆32；所述的连接杆32一端活动连接在连接筒31内，连接杆32另一端分别旋转卡接一个穿接块33；所述的割刀34包括连接板341和穿接柱342；所述的连接板341的两端分别安装一个穿接柱342；所述的连接板341的两侧分别设有刀刃343；所述的连接板341通过两端的穿接柱342穿接在两个穿接块33之间；所述的穿接柱342延伸至穿接块33外侧；所述的穿接柱342的活动锁定在穿接块33的外侧；所述的刀刃343的切割方向和螺旋桨叶1的旋转方向一致。

如图1至3所示，进一步，所述的连接筒31内设有内螺纹通道；所述的连接杆32的一端设有外螺纹；所述的连接杆32一端通过外螺纹旋转连接在连接筒31的内螺纹通道内。进一步优选，所述的连接杆32的另一端设有旋转卡接齿321；所述的穿接块33上设有旋转卡接槽；所述的连接杆32通过旋转卡接齿321旋转卡接在穿接块33的旋转卡接槽内。进一步，所述的切割机构3还包括两个锁定螺母35；所述的穿接柱342上设有外螺纹；所述穿接柱342上分别螺纹连接一个锁定螺母35；所述的锁定螺母35旋转抵压在穿接块33的外侧面上。进一步，所述的割刀34通过渗碳工艺制造而成；所述的割刀34表面设有陶瓷涂层。

本发明将切割机构3活动安装在螺旋桨叶1上，利用连接杆32作为过渡介质，将穿接块33和连接筒31连接，本发明的割刀34包括连接板341和连接于连接板341两端的穿接柱342，割刀34通过两端的穿接柱342活动穿接在两个穿接块33之间，整个结构活动安装，便于拆卸检修以及更换配件。

以上所述仅为本发明的较佳实施例而已，并不用以限制本发明，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
