专利摘要

专利摘要

本发明提供一种屋顶积雪防坠装置，它包括有截面呈U形的防坠槽，防坠槽底部设有上下贯穿的滤水孔，防坠槽其中一侧侧壁通过膨胀螺栓固定在屋檐下方的墙体上，防坠槽另一侧侧壁位于屋檐外下方，位于屋檐外下方的防坠槽侧壁顶部向上延伸形成栅栏状分布的破雪板，破雪板顶部向屋檐方向折弯形成破雪爪，破雪爪呈尖锥形，破雪爪爪尖的高度高于屋檐最低处的高度，破雪板一侧的防坠槽侧壁顶部安装有雪块砸碎组件；采用本方案后的结构合理、碎雪效果好、可有效防止雪块砸人、砸物的事情发生。

权利要求

1.一种屋顶积雪防坠装置，其特征在于：它包括有截面呈U形的防坠槽（1），防坠槽（1）底部设有上下贯穿的滤水孔，防坠槽（1）其中一侧侧壁通过膨胀螺栓固定在屋檐下方的墙体上，防坠槽（1）另一侧侧壁位于屋檐外下方，位于屋檐外下方的防坠槽（1）侧壁顶部向上延伸形成栅栏状分布的破雪板（3），破雪板（3）顶部向屋檐方向折弯形成破雪爪（4），破雪爪（4）呈尖锥形，破雪爪（4）爪尖的高度高于屋檐最低处的高度，破雪板（3）一侧的防坠槽（1）侧壁顶部安装有雪块砸碎组件；所述的雪块砸碎组件包括有雪块托板（5）、下铰杆（6）、中连接杆（7）、上铰杆（8），其中，下铰杆（6）中部通过下铰轴铰接在两块破雪板（3）下部之间，铰接后的下铰杆（6）一端位于防坠槽（1）内，位于防坠槽（1）内的下铰杆（6）与雪块托板（5）固定连接，固定后的雪块托板（5）悬空于防坠槽（1）内腔中部，下铰杆（6）另一端位于防坠槽（1）外，位于防坠槽（1）外的下铰杆（6）与中连接杆（7）一端铰接，中连接杆（7）另一端与上铰杆（8）一端铰接，下铰杆（6）上方的破雪板（3）上部设有旋转轴（9），旋转轴（9）的长度大于雪块托板（5）的长度，下铰杆（6）与中连接杆（7）的铰接处底部设有配重（11），配重（11）的重量大于雪块托板（5）的重量；旋转轴（9）中部与上铰杆（8）另一端连接；旋转轴（9）端部穿过与下铰轴铰接的破雪板（3）后与碎雪爪（10）一端连接，碎雪爪（10）另一端向防坠槽（1）中心线方向延伸形成尖锥状，相邻破雪板（3）之间的间距为5-8cm；每五块破雪板（3）之间安装一组雪块砸碎组件，防坠槽（1）其中一侧侧壁底部向下延伸形成下固定板（2），下固定板（2）通过相应的膨胀螺栓固定在屋檐下方的墙体上；

上述装置的工作原理为：积雪呈块状从屋檐滑落时，通过破雪板阻挡，防止坠落，同时在块状积雪的冲击力下，锥状的破雪爪会刺入块状积雪内进行碎雪，小于相邻破雪板间距的碎雪则顺利落下，不会伤人，当块状积雪较硬而没有被破雪爪破碎时，块状积雪在自重下向防坠槽内下坠，在下坠过程中首先落至雪块托板上，雪块托板受压下降，通过下铰杆另一端带动中连接杆上升，中连接杆上升时带动旋转轴旋转，使碎雪爪刺向块状积雪，由于旋转轴长度大于雪块托板长度，这种方式可以使块状积雪、碎雪爪、雪块托板之间形成点接触式破碎，这种结构可以使用较小的力量即可将块状积雪砸断或砸碎，从而形成小型雪块，破碎后的小型雪块落入防坠槽消融，消融后的雪水由滤水孔滤出；雪块消融后在配重的作用下雪块托板和碎雪爪复位。

说明书

技术领域

本发明涉及屋顶技术领域，尤其是指一种屋顶积雪防坠装置。

背景技术

冬天下雪的时候，屋顶往往会堆积雪层，这些雪层在消融时，往往会形成一块块的雪块下砸，因此经常听到雪块砸车、砸人等安全事故。

发明内容

本发明的目的在于克服现有技术的不足，提供一种结构合理、碎雪效果好、可有效防止雪块砸人、砸物的事情发生的屋顶积雪防坠装置。

为实现上述目的，本发明所提供的技术方案为：一种屋顶积雪防坠装置，它包括有截面呈U形的防坠槽，防坠槽底部设有上下贯穿的滤水孔，防坠槽其中一侧侧壁通过膨胀螺栓固定在屋檐下方的墙体上，防坠槽另一侧侧壁位于屋檐外下方，位于屋檐外下方的防坠槽侧壁顶部向上延伸形成栅栏状分布的破雪板，破雪板顶部向屋檐方向折弯形成破雪爪，破雪爪呈尖锥形，破雪爪爪尖的高度高于屋檐最低处的高度，破雪板一侧的防坠槽侧壁顶部安装有雪块砸碎组件；所述的雪块砸碎组件包括有雪块托板、下铰杆、中连接杆、上铰杆，其中，下铰杆中部通过下铰轴铰接在两块破雪板下部之间，铰接后的下铰杆一端位于防坠槽内，位于防坠槽内的下铰杆与雪块托板固定连接，固定后的雪块托板悬空于防坠槽内腔中部，下铰杆另一端位于防坠槽外，位于防坠槽外的下铰杆与中连接杆一端铰接，中连接杆另一端与上铰杆一端铰接，下铰杆上方的破雪板上部设有旋转轴，旋转轴中部与上铰杆另一端连接；旋转轴端部穿过与下铰轴铰接的破雪板后与碎雪爪一端连接，碎雪爪另一端向防坠槽中心线方向延伸形成尖锥状。

所述的旋转轴的长度大于雪块托板的长度，下铰杆与中连接杆的铰接处底部设有配重，配重的重量大于雪块托板的重量。

所述的相邻破雪板之间的间距为5-8cm；每五块破雪板之间安装一组雪块砸碎组件。

所述的防坠槽其中一侧侧壁底部向下延伸形成下固定板，下固定板通过相应的膨胀螺栓固定在屋檐下方的墙体上。

本发明在采用上述方案后，当屋顶的积雪呈块状从屋檐滑落时，通过破雪板阻挡，防止坠落，同时在块状积雪的冲击力下，锥状的破雪爪会刺入块状积雪内进行碎雪，小于相邻破雪板间距的碎雪则顺利落下，不会伤人，当块状积雪较硬而没有被破雪爪破碎时，块状积雪在自重下向防坠槽内下坠，在下坠过程中首先落至雪块托板上，雪块托板受压下降，通过下铰杆另一端带动中连接杆上升，中连接杆上升时带动旋转轴旋转，使碎雪爪刺向块状积雪，由于旋转轴长度大于雪块托板长度，这种方式可以使块状积雪、碎雪爪、雪块托板之间形成点接触式破碎，这种结构可以使用较小的力量即可将块状积雪砸断或砸碎，从而形成小型雪块，破碎后的小型雪块落入防坠槽消融，消融后的雪水由滤水孔滤出；雪块消融后在配重的作用下雪块托板和碎雪爪复位；采用本方案后的结构合理、碎雪效果好、可有效防止雪块砸人、砸物的事情发生。

附图说明

图1为本发明的整体结构示意图。

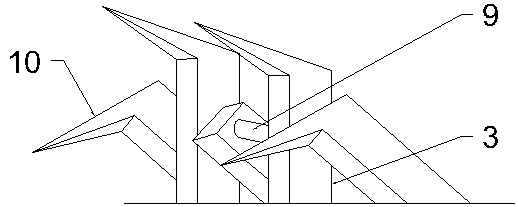

图2为本发明的破雪板结构示意图。

具体实施方式

下面结合所有附图对本发明作进一步说明，本发明的较佳实施例为：参见附图1和附图2，本实施例所述的一种屋顶积雪防坠装置，它包括有截面呈U形的防坠槽1，防坠槽1底部设有上下贯穿的滤水孔，防坠槽1其中一侧侧壁通过膨胀螺栓固定在屋檐下方的墙体上，防坠槽1另一侧侧壁位于屋檐外下方，位于屋檐外下方的防坠槽1侧壁顶部向上延伸形成栅栏状分布的破雪板3，相邻破雪板3之间的间距为5-8cm，防坠槽1其中一侧侧壁底部向下延伸形成下固定板2，下固定板2通过相应的膨胀螺栓固定在屋檐下方的墙体上；每五块破雪板3之间安装一组雪块砸碎组件，破雪板3顶部向屋檐方向折弯形成破雪爪4，破雪爪4呈尖锥形，破雪爪4爪尖的高度高于屋檐最低处的高度，破雪板3一侧的防坠槽1侧壁顶部安装有雪块砸碎组件；所述的雪块砸碎组件包括有雪块托板5、下铰杆6、中连接杆7、上铰杆8，其中，下铰杆6中部通过下铰轴铰接在两块破雪板3下部之间，铰接后的下铰杆6一端位于防坠槽1内，位于防坠槽1内的下铰杆6与雪块托板5固定连接，固定后的雪块托板5悬空于防坠槽1内腔中部，下铰杆6另一端位于防坠槽1外，位于防坠槽1外的下铰杆6与中连接杆7一端铰接，中连接杆7另一端与上铰杆8一端铰接，下铰杆6上方的破雪板3上部设有旋转轴9，旋转轴9中部与上铰杆8另一端连接，旋转轴9的长度大于雪块托板5的长度，下铰杆6与中连接杆7的铰接处底部设有配重11，配重11的重量大于雪块托板5的重量；旋转轴9端部穿过与下铰轴铰接的破雪板3后与碎雪爪10一端连接，碎雪爪10另一端向防坠槽1中心线方向延伸形成尖锥状。本实施例当屋顶的积雪呈块状从屋檐滑落时，通过破雪板阻挡，防止坠落，同时在块状积雪的冲击力下，锥状的破雪爪会刺入块状积雪内进行碎雪，小于相邻破雪板间距的碎雪则顺利落下，不会伤人，当块状积雪较硬而没有被破雪爪破碎时，块状积雪在自重下向防坠槽内下坠，在下坠过程中首先落至雪块托板上，雪块托板受压下降，通过下铰杆另一端带动中连接杆上升，中连接杆上升时带动旋转轴旋转，使碎雪爪刺向块状积雪，由于旋转轴长度大于雪块托板长度，这种方式可以使块状积雪、碎雪爪、雪块托板之间形成点接触式破碎，这种结构可以使用较小的力量即可将块状积雪砸断或砸碎，从而形成小型雪块，破碎后的小型雪块落入防坠槽消融，消融后的雪水由滤水孔滤出；雪块消融后在配重的作用下雪块托板和碎雪爪复位；采用本实施例后的结构合理、碎雪效果好、可有效防止雪块砸人、砸物的事情发生。

以上所述之实施例只为本发明之较佳实施例，并非以此限制本发明的实施范围，故凡依本发明之形状、原理所作的变化，均应涵盖在本发明的保护范围内。
