专利摘要

专利摘要

本发明公开了一种改良型网印机刮胶治具，所述转轴的内壁安装有转杆，所述转杆的外壁与转轴的内壁相连，所述转杆的外壁套接有转轮，所述转轮的内壁与转杆的外壁相连，所述转轴的下表面安装有第一刀架，所述第一刀架的上表面与转轴的下表面相连，所述第一刀架的下表面安装有第一刮刀，所述第一刮刀的上表面与第一刀架的下表面相连。该改良型网印机刮胶治具，通过第一刀架、第一刮刀、第一刀槽、第二刀架、第二刮刀和第二刀槽之间的配合，使操作员易感到身体疲劳，工作效率降低的缺点，提高了改良型网印机刮胶治具的产品质量，节省了使用者的采购成本，避免了改良型网印机刮胶治具的资源浪费，适合推广使用。

权利要求

1.一种改良型网印机刮胶治具，包括转轴(1)，其特征在于：所述转轴(1)的内壁安装有转杆(2)，所述转杆(2)的外壁与转轴(1)的内壁相连，所述转杆(2)的外壁套接有转轮(3)，所述转轮(3)的内壁与转杆(2)的外壁相连，所述转轴(1)的下表面安装有第一刀架(4)，所述第一刀架(4)的上表面与转轴(1)的下表面相连，所述第一刀架(4)的下表面安装有第一刮刀(5)，所述第一刮刀(5)的上表面与第一刀架(4)的下表面相连，所述第一刮刀(5)的内壁设有第一胶槽(6)，所述第一胶槽(6)的外壁与第一刮刀(5)的内壁相连，所述转轴(1)的上表面安装有第二刀架(7)，所述第二刀架(7)的上表面安装有第二刮刀(9)，所述第二刮刀(9)的下表面与第二刀架(7)的上表面相连，所述第二刮刀(9)的内壁设有第二胶槽(8)，所述第二胶槽(8)的外壁与第二刮刀(9)的内壁相连，所述转轴(1)的左侧内壁安装有支架(10)，所述支架(10)的外壁与转轴(1)的内壁相连，所述支架(10)的内壁安装有立杆(20)，所述立杆(20)的外壁与支架(10)的内壁相连,所述立杆(20)的外壁套接有压缩弹簧(21)，所述压缩弹簧(21)的内壁与立杆(20)的外壁活动相连，所述支架(10)的上表面安装有顶盖(22)，所述顶盖(22)的下表面与支架(10)的上表面相连，所述支架(10)的左侧外壁安装有扣盖(18)，所述扣盖(18)的右侧外壁与支架(10)的左侧外壁相连，所述支架(10)的内壁设有导胶槽(11)，所述导胶槽(11)的外壁与支架(10)的内壁相连，所述第一刀架(4)的右侧外壁安装有固定角码(12)，所述固定角码(12)的左侧外壁与第一刀架(4)的右侧外壁相连，所述扣盖(18)的内壁安装有顶套(15)，所述顶套(15)的外壁与扣盖(18)的内壁相连，所述顶套(15)的内壁安装有顶块(13)，所述顶块(13)的外壁与顶套(15)的内壁相连，所述顶块(13)的右侧外壁与转轴(1)的左侧外壁相连,所述扣盖(18)的内壁安装有插杆(14)，所述插杆(14)的外壁与扣盖(18)的内壁相连,所述顶块(13)的内壁与插杆(14)的外壁相连,所述顶块(13)的内壁通过插杆(14)与扣盖(18)的内壁相连,所述插杆(14)的左侧外壁安装有顶板(16)，所述顶板(16)的右侧外壁与插杆(14)的左侧外壁相连，所述扣盖(18)的内壁安装有胶垫(17)，所述胶垫(17)的外壁与扣盖(18)的内壁相连，所述扣盖(18)的左侧外壁安装有侧板(19)，所述侧板(19)的右侧外壁与扣盖(18)的左侧外壁相连。

2.根据权利要求1所述的一种改良型网印机刮胶治具，其特征在于：所述固定角码(12)的右侧外壁安装有底板(26)，所述底板(26)的左侧外壁与固定角码(12)的右侧外壁相连，所述底板(26)的右侧外壁安装有垫板(27)，所述垫板(27)的左侧外壁与底板(26)的右侧外壁相连,所述垫板(27)的外壁套接有套管(28)，所述套管(28)的内壁安装有拉杆(29)，所述拉杆(29)的外壁与套管(28)的内壁相连，所述拉杆(29)的外壁底端安装有挡板(30)，所述挡板(30)的内壁与拉杆(29)的外壁相连。

3.根据权利要求1所述的一种改良型网印机刮胶治具，其特征在于：所述转轴(1)的外壁套接有胶圈(23)，所述胶圈(23)的内壁与转轴(1)的外壁相连，所述胶圈(23)的外壁分别与第一刀架(4)和第二刀架(7)的内壁相连。

4.根据权利要求1-3所述的一种改良型网印机刮胶治具，其特征在于：扣盖(18)的外壁套接有垫块(24)，所述垫块(24)的内壁与扣盖(18)的外壁相连。

5.根据权利要求1-4所述的一种改良型网印机刮胶治具，其特征在于：扣盖(18)的内壁安装有胶条(25)，所述胶条(25)的外壁与扣盖(18)的内壁相连。

6.一种改良型网印机刮胶方法，其特征在于：该改良型网印机刮胶治具由转轴1、转杆2、转轮3、第一刀架4、第一刮刀5、第一胶槽6、第二刀架7、第二胶槽8、第二刮刀9、支架10、导胶槽11、固定角码12、顶块13、插杆14、顶套15、顶板16、胶垫17、扣盖18、侧板19、立杆20、压缩弹簧21和顶盖22等零部件组成，装配前应对零部件的主要配合尺寸，特别是过盈配合尺寸及相关精度进行复查，同一零件用多件螺钉(螺栓)紧固时，各螺钉(螺栓)需交叉、对称、逐步、均匀拧紧，使用角磨机和锉刀对转轴1、转杆2、转轮3、第一刀架4、第一刮刀5、第一胶槽6、第二刀架7、第二胶槽8、第二刮刀9、支架10、导胶槽11、固定角码12、顶块13、插杆14、顶套15、顶板16、胶垫17、扣盖18、侧板19、立杆20、压缩弹簧21和顶盖22等表面和连接处的毛刺，然后在其表面和连接处涂抹防锈漆，焊接牢固，不得有虚焊漏焊现象，所有零件需用煤油清洗，滚动轴承用汽油清洗，零件表面不允许有任何杂物，机架、转台四周、压紧器支座等外表部位打磨、刮磨腻子、表面喷涂指定颜色，螺杆、连杆、拉杆、挡杆、顶盖等，所有定位压紧装置全部氧化(发黑)处理，各配合处，密封处，螺钉连接处用润滑脂润滑，未加工表面涂灰色油漆，内表面涂红色油漆，调整转动灵活轻便、定位夹紧可靠，用膨胀螺栓固定在地面，工装制造单位负责安装调整到正常，生产使用须保证叠放时可上下互换，对角线偏差在±3mm以内，焊后作防锈处理再涂蓝色油漆，"厂名"、"工装编号"及"箱号"用白色漆在图示位置喷涂，字体为黑体字，除前方外，左、右侧及后面用1.5mm厚热板焊封，底面加焊3.0mm厚热板，其余50X50X4.0矩管，焊前应清除焊件表面铁锈、油污、水分等杂质，焊条必须要烘干，为了防止空气浸入焊接区而引起气孔、裂纹，降低接头性能，应尽量采用短弧焊，热影响区在高温停留时间不宜过长，以免晶粒粗大，焊接角焊缝时，对接多层焊的第一道焊缝和单层单面焊缝要避免深而窄的坡口形式，以防止未焊透和夹渣的缺陷，多层焊时，应连续焊完最后一层焊缝，每层焊缝金属的厚度不大于5mm，当焊件的刚性增大时，焊件的裂纹倾向也随之增加，故焊接刚性大的焊件宜采用焊前预热和焊后消除应力的热处理措施晾干之后，将转轴1固定在转杆2上，将转轮3安装在转杆2的外壁，使得转杆2与外接驱动设备连接时，转轮3带动转杆2转动，转杆2带动转轴1转动，将第一刀架4和第二刀架7固定在转轴1的内外两侧，使得第一刀架4与第二刀架7与转轴1固定相连，并能够在转轴1的带动下转动，对布面进行刮胶工作，将顶块13安装在支架10的内部，将支架10固定在转轴1的左侧外壁，将顶套15安装在顶块13的外壁，使用插杆14将扣盖18固定在顶套15的外壁，将顶板16固定在扣盖18的外壁，使得转轴1被扣盖18和顶套15固定，使转轴1的转动更加稳定，支架10上开有导胶槽11，使得第一刮刀5和第二刮刀9进行刮胶时，多余的胶水会通过导胶槽11导向刮刀与主机连接处的外侧，不会淤积在主机与刮刀的连接部位，降低主机和刮刀的使用寿命，将立杆20安装在支架10的内壁，将压缩弹簧21固定在立杆20的外壁，使得压缩弹簧21能够带动立杆20在支架10内小范围移动，缓解转轴1转动时带动第一刮刀5和第二刮刀9转动所产生的晃动，避免出现跳到的情况，降低加工精准度。

说明书

技术领域

本发明涉及网印机技术领域，具体为一种改良型网印机刮胶治具。

背景技术

网印机每次完成印刷工序后，在其表面都会残留一层胶水，如果不将胶水及时清除，将会影响下一次印刷效果，清除这些残留胶水目前通常是采用刮胶治具，网印机用刮胶治具为非标工具，型号种类繁多，且清理效果不同，在现有技术中，例如申请号为201320247661.5的发明专利包括第一刮胶板和第二刮胶板，所述第一刮胶板与所述第二刮胶板以可拆卸方式平行连接，所述第一刮胶板包括刮胶部和固定部，所述刮胶部与所述固定部一体成型，所述第二刮胶板与所述刮胶部形成一定的空隙，且所述刮胶部与所述第二刮胶板用于刮胶的一侧在同一直线上，所述刮胶部的一侧设有V型的第一凹槽，所述第一凹槽的两槽壁之间的夹角为10-90°，所述第一凹槽的两槽壁之间的夹角为90°，该发明虽然结构简单，但是存在很多不足与缺陷，在现有设备中，第一刮板和第二刮板的设计存在缺陷，第一刮板与第二刮板之间的连接不稳定，使用时，第一刮板和第二刮板易从连接部位脱离，影响加工效率，并且第一刮板与第二刮板刮动时，多余的胶水会堆积在刮板表面，造成胶水浪费，另外，胶水在刮板刮动时易向刮板的两侧流淌，易流淌进入主机与刮板的连接部位，增加了操作员的清理工作，使操作员易感到身体疲劳，工作效率降低，影响主机的使用寿命，造成网印机的资源浪费，针对这些情况，为避免上述技术问题，确有必要提供一种改良型网印机刮胶治具以克服现有技术中的所述缺陷。

发明内容

本发明的目的在于提供一种改良型网印机刮胶治具，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：一种改良型网印机刮胶治具，包括转轴，所述转轴的内壁安装有转杆，所述转杆的外壁与转轴的内壁相连，所述转杆的外壁套接有转轮，所述转轮的内壁与转杆的外壁相连，所述转轴的下表面安装有第一刀架，所述第一刀架的上表面与转轴的下表面相连，所述第一刀架的下表面安装有第一刮刀，所述第一刮刀的上表面与第一刀架的下表面相连，所述第一刮刀的内壁设有第一胶槽，所述第一胶槽的外壁与第一刮刀的内壁相连，所述转轴的上表面安装有第二刀架，所述第二刀架的上表面安装有第二刮刀，所述第二刮刀的下表面与第二刀架的上表面相连，所述第二刮刀的内壁设有第二胶槽，所述第二胶槽的外壁与第二刮刀的内壁相连，所述转轴的左侧内壁安装有支架，所述支架的外壁与转轴的内壁相连，所述支架的内壁安装有立杆，所述立杆的外壁与支架的内壁相连,所述立杆的外壁套接有压缩弹簧，所述压缩弹簧的内壁与立杆的外壁活动相连，所述支架的上表面安装有顶盖，所述顶盖的下表面与支架的上表面相连，所述支架的左侧外壁安装有扣盖，所述扣盖的右侧外壁与支架的左侧外壁相连，所述支架的内壁设有导胶槽，所述导胶槽的外壁与支架的内壁相连，所述第一刀架的右侧外壁安装有固定角码，所述固定角码的左侧外壁与第一刀架的右侧外壁相连，所述扣盖的内壁安装有顶套，所述顶套的外壁与扣盖的内壁相连，所述顶套的内壁安装有顶块，所述顶块的外壁与顶套的内壁相连，所述顶块的右侧外壁与转轴的左侧外壁相连,所述扣盖的内壁安装有插杆，所述插杆的外壁与扣盖的内壁相连,所述顶块的内壁与插杆的外壁相连,所述顶块的内壁通过插杆与扣盖的内壁相连,所述插杆的左侧外壁安装有顶板，所述顶板的右侧外壁与插杆的左侧外壁相连，所述扣盖的内壁安装有胶垫，所述胶垫的外壁与扣盖的内壁相连，所述扣盖的左侧外壁安装有侧板，所述侧板的右侧外壁与扣盖的左侧外壁相连。

优选的，所述固定角码的右侧外壁安装有底板，所述底板的左侧外壁与固定角码的右侧外壁相连，所述底板的右侧外壁安装有垫板，所述垫板的左侧外壁与底板的右侧外壁相连,所述垫板的外壁套接有套管，所述套管的内壁安装有拉杆，所述拉杆的外壁与套管的内壁相连，所述拉杆的外壁底端安装有挡板，所述挡板的内壁与拉杆的外壁相连。

优选的，所述转轴的外壁套接有胶圈，所述胶圈的内壁与转轴的外壁相连，所述胶圈的外壁分别与第一刀架和第二刀架的内壁相连。

优选的，所述扣盖的外壁套接有垫块，所述垫块的内壁与扣盖的外壁相连。

优选的，所述扣盖的内壁安装有胶条，所述胶条的外壁与扣盖的内壁相连。

与现有技术相比，本发明的有益效果是：

1.该改良型网印机刮胶治具，通过第一刀架、第一刮刀、第一胶槽、第二刀架、第二刮刀和第二胶槽之间的配合，在导胶槽的作用下，第一刀架将第一刮刀固定在转轴上，为第一刮刀进行刮胶工作提供了良好的支撑基层，第二刀架将第二刮刀固定在转轴上，为第二刮刀进行刮胶工作提供了良好的支撑基层，进而时第一刮刀和第二刮刀能够平稳的刮动布面上的胶水。

2.该改良型网印机刮胶治具，避免刮胶不均的情况出现，造成胶水的浪费，在第一胶槽、第二胶槽和导胶槽的作用下，第一胶槽和第二胶槽能够将第一刮刀和第二刮刀在刮胶时淤积在刮刀表面的胶水收集，避免出现胶水流淌的情况。

3.该改良型网印机刮胶治具，第一胶槽和第二胶槽外壁设有挡板，不会出现漏胶的情况出现，在导胶槽的作用下，导胶槽将刮刀上的胶水导向主机和刮刀的外侧，避免胶水堆积在主机与刮刀的连接处降低刮刀和主机的使用寿命，从而克服传统网印机的第一刮板与第二刮板之间的连接不稳定，使用时，第一刮板和第二刮板易从连接部位脱离，影响加工效率，并且第一刮板与第二刮板刮动时，多余的胶水会堆积在刮板表面，造成胶水浪费，另外，胶水在刮板刮动时易向刮板的两侧流淌，易流淌进入主机与刮板的连接部位，增加了操作员的清理工作，使操作员易感到身体疲劳，工作效率降低，影响主机的使用寿命，造成网印机的资源浪费的缺点。

4.该改良型网印机刮胶治具，克服了现有的改良型网印机刮胶治具依靠第一刮板和第二刮板进行布面的刮胶清理的调节处理，实用功能单一的缺点，提高了改良型网印机刮胶治具的工作效率和使用寿命，避免了使用时，第一刮板与第二刮板刮动时，多余的胶水会堆积在刮板表面，造成胶水浪费，另外，胶水在刮板刮动时易向刮板的两侧流淌，易流淌进入主机与刮板的连接部位，增加了操作员的清理工作，使操作员易感到身体疲劳，工作效率降低的缺点。

5.该改良型网印机刮胶治具，让现有的改良型网印机刮胶治具能够在市场上得到更多的认可，提高了改良型网印机刮胶治具的产品质量，节省了使用者的采购成本，避免了改良型网印机刮胶治具的资源浪费，适合推广使用。

附图说明

图1为本发明结构示意图；

图2为本发明的结构示意图；

图3为本发明的结构示意图。

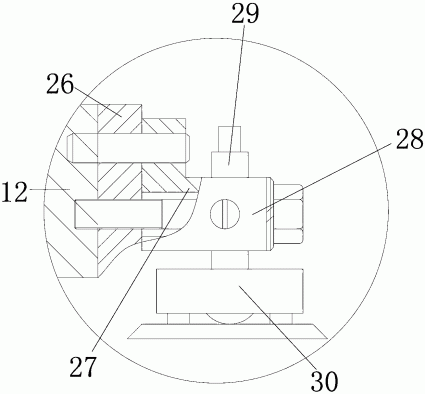

图中：1、转轴，2、转杆，3、转轮，4、第一刀架，5、第一刮刀，6、第一胶槽，7、第二刀架，8、第二胶槽，9、第二刮刀，10、支架，11、导胶槽，12、固定角码，13、顶块，14、插杆，15、顶套，16、顶板，17、胶垫，18、扣盖，19、侧板，20、立杆，21、压缩弹簧，22、顶盖，23、胶圈，24、垫块，25、胶条，26、底板，27、垫板，28、套管，29、拉杆，30、挡板。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-3，本发明提供一种技术方案：一种改良型网印机刮胶治具，包括转轴1，用于安装转杆2，转轴1的外壁套接有胶圈23，用于使转轴1与第一刀架4和第二刀架7之间的连接更加牢固，胶圈23的内壁与转轴1的外壁相连，胶圈23的外壁分别与第一刀架4和第二刀架7的内壁相连，转轴1的内壁安装有转杆2，用于安装转轮3，转杆2的外壁与转轴1的内壁相连，转杆2的外壁套接有转轮3，用于带动转轴1转动，转轮3的内壁与转杆2的外壁相连，转轴1的下表面安装有第一刀架4，用于安装第一刮刀5，第一刀架4的上表面与转轴1的下表面相连，第一刀架4的下表面安装有第一刮刀5，用于对布面进行刮胶，第一刮刀5的上表面与第一刀架4的下表面相连，第一刮刀5的内壁设有第一胶槽6，用于收集胶水，第一胶槽6的外壁与第一刮刀5的内壁相连，转轴1的上表面安装有第二刀架7，用于安装第二刮刀9，第二刀架7的上表面安装有第二刮刀9，用于对布面进行刮胶，第二刮刀9的下表面与第二刀架7的上表面相连，第二刮刀9的内壁设有第二胶槽8，用于收集胶水，第二胶槽8的外壁与第二刮刀9的内壁相连，转轴1的左侧内壁安装有支架10，用于安装立杆20，支架10的外壁与转轴1的内壁相连，支架10的内壁安装有立杆20，用于安装压缩弹簧21，立杆20的外壁与支架10的内壁相连,立杆20的外壁套接有压缩弹簧21，压缩弹簧21的弹性系数为1-10N/CM之间，用于缓解转轴1转动时产生的晃动，避免上胶不均，压缩弹簧21的内壁与立杆20的外壁活动相连，支架10的上表面安装有顶盖22，用于固定立杆20，顶盖22的下表面与支架10的上表面相连，支架10的左侧外壁安装有扣盖18，用于固定顶板16和顶块13，扣盖18的内壁安装有胶条25，用于使转轴1与扣盖18的连接更加牢固，胶条25的外壁与扣盖18的内壁相连，扣盖18的右侧外壁与支架10的左侧外壁相连，支架10的内壁设有导胶槽11，用于将导水导出，避免主机与刮刀因堆积胶水导致损坏，导胶槽11的外壁与支架10的内壁相连，第一刀架4的右侧外壁安装有固定角码12，用于安装底板26，固定角码12的右侧外壁安装有底板26，用于安装垫板27，底板26的左侧外壁与固定角码12的右侧外壁相连，底板26的右侧外壁安装有垫板27，用于固定拉杆29，垫板27的左侧外壁与底板26的右侧外壁相连,垫板27的外壁套接有套管28，套管28用于固定挡板30，套管28的内壁安装有拉杆29，用于连接挡板30，将转轮3外侧的胶水推挡，避免胶水对转轮3造成影响，拉杆29的外壁与套管28的内壁相连，拉杆29的外壁底端安装有挡板30，用于将转轮3外侧的胶水阻挡，挡板30的内壁与拉杆29的外壁相连，固定角码12的左侧外壁与第一刀架4的右侧外壁相连，扣盖18的内壁安装有顶套15，用于固定扣盖18和侧板19，顶套15的外壁与扣盖18的内壁相连，顶套15的内壁安装有顶块13，用于时转轴1与扣盖18的连接更加牢固，顶块13的外壁与顶套15的内壁相连，顶块13的右侧外壁与转轴1的左侧外壁相连,扣盖18的内壁安装有插杆14，用于固定扣盖18和顶块13，使其与顶套15的连接更加牢固，插杆14的外壁与扣盖18的内壁相连,顶块13的内壁与插杆14的外壁相连,顶块13的内壁通过插杆14与扣盖18的内壁相连,插杆14的左侧外壁安装有顶板16，用于固定扣盖18和侧板19，顶板16的右侧外壁与插杆14的左侧外壁相连，扣盖18的外壁套接有垫块24，用于时顶套15与扣盖18之间的连接更加牢固，垫块24的内壁与扣盖18的外壁相连，扣盖18的内壁安装有胶垫17，胶垫17的外壁与扣盖18的内壁相连，扣盖18的左侧外壁安装有侧板19，用于固定扣盖18，侧板19的右侧外壁与扣盖18的左侧外壁相连。

一种改良型网印机刮胶治具,该改良型网印机刮胶治具由转轴1、转杆2、转轮3、第一刀架4、第一刮刀5、第一胶槽6、第二刀架7、第二胶槽8、第二刮刀9、支架10、导胶槽11、固定角码12、顶块13、插杆14、顶套15、顶板16、胶垫17、扣盖18、侧板19、立杆20、压缩弹簧21和顶盖22等零部件组成，装配前应对零部件的主要配合尺寸，特别是过盈配合尺寸及相关精度进行复查，同一零件用多件螺钉(螺栓)紧固时，各螺钉(螺栓)需交叉、对称、逐步、均匀拧紧，使用角磨机和锉刀对转轴1、转杆2、转轮3、第一刀架4、第一刮刀5、第一胶槽6、第二刀架7、第二胶槽8、第二刮刀9、支架10、导胶槽11、固定角码12、顶块13、插杆14、顶套15、顶板16、胶垫17、扣盖18、侧板19、立杆20、压缩弹簧21和顶盖22等表面和连接处的毛刺，然后在其表面和连接处涂抹防锈漆，焊接牢固，不得有虚焊漏焊现象，所有零件需用煤油清洗，滚动轴承用汽油清洗，零件表面不允许有任何杂物，机架、转台四周、压紧器支座等外表部位打磨、刮磨腻子、表面喷涂指定颜色，螺杆、连杆、拉杆、挡杆、顶盖等，所有定位压紧装置全部氧化(发黑)处理，各配合处，密封处，螺钉连接处用润滑脂润滑，未加工表面涂灰色油漆，内表面涂红色油漆，调整转动灵活轻便、定位夹紧可靠，用膨胀螺栓固定在地面，工装制造单位负责安装调整到正常，生产使用须保证叠放时可上下互换，对角线偏差在±3mm以内，焊后作防锈处理再涂蓝色油漆，"厂名"、"工装编号"及"箱号"用白色漆在图示位置喷涂，字体为黑体字，除前方外，左、右侧及后面用1.5mm厚热板焊封，底面加焊3.0mm厚热板，其余50X50X4.0矩管，焊前应清除焊件表面铁锈、油污、水分等杂质，焊条必须要烘干，为了防止空气浸入焊接区而引起气孔、裂纹，降低接头性能，应尽量采用短弧焊，热影响区在高温停留时间不宜过长，以免晶粒粗大，焊接角焊缝时，对接多层焊的第一道焊缝和单层单面焊缝要避免深而窄的坡口形式，以防止未焊透和夹渣的缺陷，多层焊时，应连续焊完最后一层焊缝，每层焊缝金属的厚度不大于5mm，当焊件的刚性增大时，焊件的裂纹倾向也随之增加，故焊接刚性大的焊件宜采用焊前预热和焊后消除应力的热处理措施晾干之后，将转轴1固定在转杆2上，将转轮3安装在转杆2的外壁，使得转杆2与外接驱动设备连接时，转轮3带动转杆2转动，转杆2带动转轴1转动，将第一刀架4和第二刀架7固定在转轴1的内外两侧，使得第一刀架4与第二刀架7与转轴1固定相连，并能够在转轴1的带动下转动，对布面进行刮胶工作，将顶块13安装在支架10的内部，将支架10固定在转轴1的左侧外壁，将顶套15安装在顶块13的外壁，使用插杆14将扣盖18固定在顶套15的外壁，将顶板16固定在扣盖18的外壁，使得转轴1被扣盖18和顶套15固定，使转轴1的转动更加稳定，支架10上开有导胶槽11，使得第一刮刀5和第二刮刀9进行刮胶时，多余的胶水会通过导胶槽11导向刮刀与主机连接处的外侧，不会淤积在主机与刮刀的连接部位，降低主机和刮刀的使用寿命，将立杆20安装在支架10的内壁，将压缩弹簧21固定在立杆20的外壁，使得压缩弹簧21能够带动立杆20在支架10内小范围移动，缓解转轴1转动时带动第一刮刀5和第二刮刀9转动所产生的晃动，避免出现跳到的情况，降低加工精准度，完成该改良型网印机刮胶治具的组装工作。

在本发明的描述中，需要理解的是，术语“同轴”、“底部”、“一端”、“顶部”、“中部”、“另一端”、“上”、“一侧”、“顶部”、“内”、“前部”、“中央”、“两端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。

在本发明中，除非另有明确的规定和限定，术语“安装”、“设置”、“连接”、“固定”、“旋接”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系，除非另有明确的限定，对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本发明中的具体含义。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
