专利摘要

专利摘要

一种桥梁上照明设备的操控装置，包括固定安装在桥体中的插进座体以及与插进座体相配合使用的插进头，插进座体中设置有竖直滑行槽，竖直滑行槽中可前后滑行地安装有滑行块，竖直滑行槽左右两侧壁前端均设置有斜形槽，竖直滑行槽后端壁中点处设置有凹槽，滑行块后端壁中点处设置有电联模块，滑行块中位于左右中点轴处设置出口朝前端的插进槽，滑行块中位于插进槽左右两侧分别设置有左横形滑行槽和右横形滑行槽，左横形滑行槽和右横形滑行槽中分别滑行安装有左滑行臂和右滑行臂，左滑行臂和右滑行臂背离插进槽的一端往外穿出且设置有挤靠斜形面。

权利要求

1.一种桥梁上照明设备的操控装置，包括固定安装在桥体中的插进座体以及与插进座体相配合使用的插进头，其特征在于：插进座体中设置有竖直滑行槽，竖直滑行槽中可前后滑行地安装有滑行块，竖直滑行槽左右两侧壁前端均设置有斜形槽，竖直滑行槽后端壁中点处设置有凹槽，滑行块后端壁中点处设置有电联模块，滑行块中位于左右中点轴处设置出口朝前端的插进槽，滑行块中位于插进槽左右两侧分别设置有左横形滑行槽和右横形滑行槽，左横形滑行槽和右横形滑行槽中分别滑行安装有左滑行臂和右滑行臂，左滑行臂和右滑行臂背离插进槽的一端往外穿出且设置有挤靠斜形面，左滑行臂中设置有出口朝向右滑行臂的活动槽，左横形滑行槽和右横形滑行槽的前后端壁中还设置有限制槽，左滑行臂和右滑行臂前后端面上均设置有限制块，限制块安装于限制槽中，且限制块与限制槽靠近插进槽的内端壁之间还安装有压簧；插进头后端面设置有与插进槽相配合的插进杆，且插进杆中设置有横向布置的直槽，插进头后端面在位于插进杆的左右两侧处设置有磁铁，插进座体前端面设置有与磁铁相吸配合的铁片，插进头与所述插进座体之间设置有紧闭器件，紧闭器件包括紧闭槽以及与紧闭槽接合的紧闭条。

2.根据权利要求1所述的一种桥梁上照明设备的操控装置，其特征在于：所述紧闭槽设置在所述插进座体的前端面上，所述紧闭条设置在所述插进头的后端面上，所述紧闭条与所述紧闭槽相对设置，所述紧闭条与所述插进头固定连接，所述紧闭条与所述紧闭槽接合能起紧闭作用。

3.根据权利要求1所述的一种桥梁上照明设备的操控装置，其特征在于：所述左横形滑行槽和右横形滑行槽位于同一水平面中，且所述左横形滑行槽的槽宽大于所述右横形滑行槽的槽宽。

4.根据权利要求1所述的一种桥梁上照明设备的操控装置，其特征在于：所述活动槽的槽宽与所述右滑行臂的宽度相等。

5.根据权利要求1所述的一种桥梁上照明设备的操控装置，其特征在于：所述直槽两端设置有导滑楔形面。

说明书

技术领域

本发明涉及桥梁设备领域，具体为一种桥梁上照明设备的操控装置。

背景技术

随着中国城市化进程和基础建设的深入，桥梁已经从简单的人行天桥、立交桥发展为更复杂的跨河乃至跨海大桥，其形式和功能日趋多样化，桥梁上的照明设备也日趋渐多，照明设备为易损耗品，需要经常的维护更新，为了增加照明效果以及使行车更加安全的通行，在日常维护过程中，维护人员需要将照明设备先关闭断电，维护好后再开启，当在维护时，要是有非工作人员误开启，会引起维护人员触电危险，因此需要一种能够防止误开启的操控装置。

发明内容

本发明的目的在于提供一种桥梁上照明设备的操控装置，用于克服现有技术中的上述缺陷。

根据本发明的一种桥梁上照明设备的操控装置，包括固定安装在桥体中的插进座体以及与插进座体相配合使用的插进头，所述插进座体中设置有竖直滑行槽，所述竖直滑行槽中可前后滑行地安装有滑行块，所述竖直滑行槽左右两侧壁前端均设置有斜形槽，所述竖直滑行槽后端壁中点处设置有凹槽，所述滑行块后端壁中点处设置有与所述凹槽相配合的电联模块，所述滑行块中位于左右中点轴处设置出口朝前端的插进槽，所述滑行块中位于所述插进槽左右两侧分别设置有左横形滑行槽和右横形滑行槽，所述左横形滑行槽和右横形滑行槽中分别滑行安装有左滑行臂和右滑行臂，所述左滑行臂和右滑行臂背离所述插进槽的一端往外穿出且设置有挤靠斜形面，所述挤靠斜形面与相对应的斜形槽相配合，所述左滑行臂中设置有出口朝向右滑行臂的活动槽，所述左横形滑行槽和右横形滑行槽的前后端壁中还设置有限制槽，所述左滑行臂和右滑行臂前后端面上均设置有限制块，所述限制块安装于所述限制槽中，且所述限制块与所述限制槽靠近所述插进槽的内端壁之间还安装有压簧，所述压簧用以将所述左滑行臂和右滑行臂顶压向斜形槽；所述插进头后端面设置有与所述插进槽相配合的插进杆，且所述插进杆中设置有横向布置的直槽，所述插进头后端面在位于所述插进杆的左右两侧处设置有磁铁，所述插进座体前端面设置有与所述磁铁相吸配合的铁片，所述插进头与所述插进座体之间设置有紧闭器件，所述紧闭器件包括紧闭槽以及与所述紧闭槽接合的紧闭条。

进一步的技术方案，所述紧闭槽设置在所述插进座体的前端面上，所述紧闭条设置在所述插进头的后端面上，所述紧闭条与所述紧闭槽相对设置，所述紧闭条与所述插进头固定连接，所述紧闭条与所述紧闭槽接合能起紧闭作用。

进一步的技术方案，所述左横形滑行槽和右横形滑行槽位于同一水平面中，且所述左横形滑行槽的槽宽大于所述右横形滑行槽的槽宽。

进一步的技术方案，所述活动槽的槽宽与所述右滑行臂的宽度相等。

进一步的技术方案，所述直槽两端设置有导滑楔形面，从而方便所述左滑行臂和右滑行臂的插进。

本发明的有益效果是：

由于插进杆上设置了直槽，从而可使左滑行臂和右滑行臂伸入，而且左滑行臂中设置了活动槽，因此在左滑行臂和右滑行臂逐渐向后端滑行的过程中允许右滑行臂插进到活动槽中，从而可使左滑行臂和右滑行臂可继续向后端滑行并离开斜形槽，若非工作人员用其他杆件例如金属棒或者钥匙等插进到插进槽中时，当左滑行臂和右滑行臂相互靠近并与杆件接触时，滑行块无法继续向后推动，电联模块无法插进到凹槽中，从而可避免非工作人员误开启使维护人员发生触电的事故，大大提高了维护人员在维护照明设备时的安全性，从而大大降低了安全隐患，而且本发明装置结构简单，使用方便、安全可靠。

附图说明

图1是本发明的桥梁上照明设备的操控装置的结构示意图。

图2是插进座体结构示意图。

图3是本发明中滑行块与凹槽相配合的结构示意图。

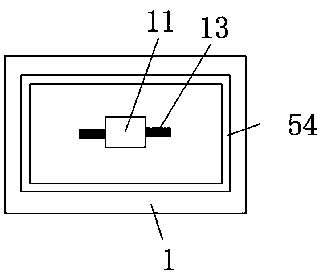

图4是本发明中插进头的俯视图。

具体实施方式

下面结合图1-4对本发明进行详细说明。

参照图1-4，根据本发明的实施例的一种桥梁上照明设备的操控装置，包括固定安装在桥体中的插进座体2以及与插进座体2相配合使用的插进头1，所述插进座体2与桥体上的照明设备电连接，所述插进座体2中设置有竖直滑行槽22，所述竖直滑行槽22中可前后滑行地安装有滑行块3，所述竖直滑行槽22左右两侧壁前端均设置有斜形槽23，所述竖直滑行槽22后端壁中点处设置有凹槽21，所述凹槽21与市电相连，所述滑行块3后端壁中点处设置有与所述凹槽21相配合的电联模块31，所述电联模块31与所述凹槽21相配合后使得所述凹槽21与照明设备之间通电，所述滑行块3中位于左右中点轴处设置出口朝前端的插进槽34，所述滑行块3中位于所述插进槽34左右两侧分别设置有左横形滑行槽38和右横形滑行槽39，所述左横形滑行槽38和右横形滑行槽39联通并正交于所述插进槽34，所述左横形滑行槽38和右横形滑行槽39中分别滑行安装有左滑行臂32和右滑行臂33，所述左滑行臂32和右滑行臂33背离所述插进槽34的一端往外穿出且设置有挤靠斜形面，所述挤靠斜形面与相对应的斜形槽23相配合，所述左滑行臂32中设置有出口朝向右滑行臂33的活动槽320，所述左横形滑行槽38和右横形滑行槽39的前后端壁中还设置有限制槽30，所述左滑行臂32和右滑行臂33前后端面上均设置有限制块36，所述限制块36安装于所述限制槽30中，且所述限制块36与所述限制槽30靠近所述插进槽34的内端壁之间还安装有压簧37，所述压簧37用以将所述左滑行臂32和右滑行臂33顶压向斜形槽23；所述插进头1后端面设置有与所述插进槽34相配合的插进杆11，且所述插进杆11中设置有横向布置的直槽12，所述插进头1后端面在位于所述插进杆11的左右两侧处设置有磁铁13，所述插进座体2前端面设置有与所述磁铁13相吸配合的铁片35，通过磁铁13与铁片35相吸配合，使插进头1在插进插进座体2时保持稳定防止插进头1滑出，所述插进头1与所述插进座体2之间设置有紧闭器件，所述紧闭器件包括紧闭槽53以及与所述紧闭槽53接合的紧闭条54。

有益地或示例性地，其中，所述紧闭槽53设置在所述插进座体2的前端面上，所述紧闭条54设置在所述插进头1的后端面上，所述紧闭条54与所述紧闭槽53相对设置，所述紧闭条54与所述插进头1固定连接，所述紧闭条54与所述紧闭槽53接合能起紧闭作用。

有益地或示例性地，其中，所述左横形滑行槽38和右横形滑行槽39位于同一水平面中，且所述左横形滑行槽38的槽宽大于所述右横形滑行槽39的槽宽。

有益地或示例性地，其中，所述活动槽320的槽宽与所述右滑行臂33的宽度相等，从而可使所述右滑行臂33伸入到所述活动槽320中。

有益地或示例性地，其中，所述直槽12的槽宽大于所述左滑行臂的宽度，且两端设置有导滑楔形面，从而方便所述左滑行臂和右滑行臂的插进。

初始状态时，滑行块位于竖直滑行槽前端，而左滑行臂和右滑行臂也位于斜形槽的前端，因此，左滑行臂和右滑行臂相对的端面离开插进槽，在需要对照明设备输电时，将插进杆插进到插进槽中，插进杆与插进槽的后端壁相抵靠后继续向后推动，在斜形槽的作用下，左滑行臂和右滑行臂逐渐相对靠近并插进到插进杆的直槽中，而且在左滑行臂和右滑行臂不断靠近的过程中，右滑行臂也会逐渐插进到左滑行臂的活动槽中，从而运行左滑行臂和右滑行臂离开斜形槽，而滑行块在左滑行臂和右滑行臂离开斜形槽后可继续向后滑行，直到电联模块插进到凹槽中使得凹槽与照明设备之间通电，因此，可对照明设备进行输电以便照明设备的照明使用，在电联模块插进到凹槽中时，所述插进座体的前端面与所述插进头的后端面相抵接，所述紧闭条也插进到所述紧闭槽中接合以起到紧闭的作用，增加了所述插进头与所述插进座体之间相抵接后的紧闭性；而需要关闭对照明设备输电进行维护时，向前端拉出插进杆，使得电联模块滑出凹槽，使得凹槽与照明设备之间断电，因此，照明设备断电工作，而由于左滑行臂和右滑行臂还在直槽中，因此可带动滑行块向前端滑行，在左滑行臂和右滑行臂进入到斜形槽中后，插进杆可继续带动滑行块向前滑行，而左滑行臂和右滑行臂在压簧的作用下相互逐渐背离最终达到斜形槽前端并离开直槽，从而可将插进杆取下，由此滑行块恢复到初始状态，方便下一次开启；本发明装置中，由于插进杆上设置了直槽，从而可使左滑行臂和右滑行臂伸入，而且左滑行臂中设置了活动槽，因此在左滑行臂和右滑行臂逐渐向后端滑行的过程中允许右滑行臂插进到活动槽中，从而可使左滑行臂和右滑行臂可继续向后端滑行并离开斜形槽，若非工作人员用其他杆件例如金属棒或者钥匙等插进到插进槽中时，当左滑行臂和右滑行臂相互靠近并与杆件接触时，滑行块无法继续向后推动，电联模块无法插进到凹槽中，从而可避免非工作人员误开启使维护人员发生触电的事故，大大提高了维护人员在维护照明设备时的安全性，从而大大降低了安全隐患，而且本发明装置结构简单，使用方便、安全可靠。

本领域的技术人员可以明确，在不脱离本发明的总体精神以及构思的情形下，可以做出对于以上实施例的各种变型。其均落入本发明的保护范围之内。本发明的保护方案以本发明所附的权利要求书为准。
