专利摘要

本实用新型公开了一种渔网用收口装置，包括渔网本体、尼龙绳、绞盘、电动机、蓄电池外壳和支撑块，所述渔网本体外侧连接有布带，且布带内部活动安装有尼龙绳，所述尼龙绳一端固定在绞盘表面，所述绞盘内部插接有转动轴，所述转动轴一端固定有齿轮，所述转动轴另一端插接有限位插销，所述转动轴通过电动机轴与电动机相连接，所述电动机底端设置有蓄电池外壳，所述蓄电池外壳上表面一侧固定有支撑块，且转动轴一端插接在支撑块内部，所述绞盘背离支撑块一端内部开设有与齿轮相对应的齿轮啮合槽。本实用新型通过绞盘将渔网本体边缘内的尼龙绳收紧，达到渔网收口的效果，降低人工收网时劳动人员的工作强度，提高捕鱼的效率。

权利要求

1.一种渔网用收口装置，包括渔网本体(1)、尼龙绳(4)、绞盘(6)、电动机(8)、蓄电池外壳(11)和支撑块(15)，其特征在于：所述渔网本体(1)外侧连接有布带(2)，且布带(2)内部活动安装有尼龙绳(4)，所述尼龙绳(4)一端固定在绞盘(6)表面，所述绞盘(6)内部插接有转动轴(14)，所述转动轴(14)一端固定有齿轮(7)，所述转动轴(14)另一端插接有限位插销(5)，所述转动轴(14)通过电动机轴(18)与电动机(8)相连接，所述电动机(8)底端设置有蓄电池外壳(11)，且蓄电池外壳(11)内部安装有蓄电池(12)，所述蓄电池外壳(11)上表面一侧固定有支撑块(15)，且转动轴(14)一端插接在支撑块(15)内部，所述绞盘(6)背离支撑块(15)一端内部开设有与齿轮(7)相对应的齿轮啮合槽(13)。

2.根据权利要求1所述的一种渔网用收口装置，其特征在于：所述尼龙绳(4)一端通过尼龙绳固定块(19)固定在布带(2)内部。

3.根据权利要求1所述的一种渔网用收口装置，其特征在于：所述布带(2)上固定有呈圆形阵列分布的配重块(3)。

4.根据权利要求1所述的一种渔网用收口装置，其特征在于：所述齿轮(7)表面与齿轮啮合槽(13)内壁均安装有呈圆形阵列分布的齿条(17)。

5.根据权利要求1所述的一种渔网用收口装置，其特征在于：所述电动机(8)通过电动机安装块(10)固定在蓄电池外壳(11)上表面。

6.根据权利要求1所述的一种渔网用收口装置，其特征在于：所述电动机(8)外侧安装有电动机壳(9)。

7.根据权利要求1所述的一种渔网用收口装置，其特征在于：所述限位插销(5)底端通过螺纹连接有固定螺帽(16)。

说明书

技术领域

本实用新型涉及渔业捕捞设备技术领域，具体为一种渔网用收口装置。

背景技术

在渔民进行捕鱼作业时，会采用比较传统的撒网，撒网的捕鱼面积较小，而且使用起来比较费力，会增加渔民的工作强度，在收缩撒网开口时，普通的撒网式依靠撒网的牵引力和配重块的重力来实现撒网开口的闭合，鱼会由撒网的开口处逃出，降低渔民打捞的效率。

实用新型内容

本实用新型的目的在于提供一种渔网用收口装置，具备降低渔民劳动强度和装置使用范围较广泛的优点，解决了渔民劳动强度过高和使用范围较为局限的问题。

为实现上述目的，本实用新型提供如下技术方案：一种渔网用收口装置，包括渔网本体、尼龙绳、绞盘、电动机、蓄电池外壳和支撑块，所述渔网本体外侧连接有布带，且布带内部活动安装有尼龙绳，所述尼龙绳一端固定在绞盘表面，所述绞盘内部插接有转动轴，所述转动轴一端固定有齿轮，所述转动轴另一端插接有限位插销，所述转动轴通过电动机轴与电动机相连接，所述电动机底端设置有蓄电池外壳，且蓄电池外壳内部安装有蓄电池，所述蓄电池外壳上表面一侧固定有支撑块，且转动轴一端插接在支撑块内部，所述绞盘背离支撑块一端内部开设有与齿轮相对应的齿轮啮合槽。

优选的，所述尼龙绳一端通过尼龙绳固定块固定在布带内部。

优选的，所述布带上固定有呈圆形阵列分布的配重块。

优选的，所述齿轮表面与齿轮啮合槽内壁均安装有呈圆形阵列分布的齿条。

优选的，所述电动机通过电动机安装块固定在蓄电池外壳上表面。

优选的，所述电动机外侧安装有电动机壳。

优选的，所述限位插销底端通过螺纹连接有固定螺帽。

与现有技术相比，本实用新型的有益效果如下：

1、本实用新型通过设置电动机和绞盘，达到了卷动尼龙绳的效果，通过电动机带动绞盘的转动可将布带内部的尼龙绳进行收缩，达到收紧渔网本体开口的效果，能够有效降低渔民的劳动强度和提高渔网本体开口的收缩速度，避免鱼从渔网本体开口未闭合时游出，提高渔民捕捞的效率。

2、本实用新型通过设置齿轮和齿轮啮合槽，达到了提高绞盘的使用灵活性的效果，齿轮啮合槽与齿轮相啮合时，绞盘可随着电动机的带动收缩尼龙绳，达到收缩渔网本体开口的效果，在齿轮啮合槽不与齿轮相啮合时，绞盘可自由转动，渔网本体开口打开，便于进行下一次的捕捞作业。

3、本实用新型通过设置蓄电池，达到了为电动机提供电源的效果，蓄电池可对电动机提供电源，使设备的使用范围更加广泛，不受电源的影响，从而能够适用于船上和野外作业，使用灵活性更强。

4、本实用新型通过设置电动机壳和蓄电池外壳，达到了防水的效果，电动机壳和蓄电池外壳可以有效的防止水进入内部，导致电动机和蓄电池短路，影响设备的正常使用。

附图说明

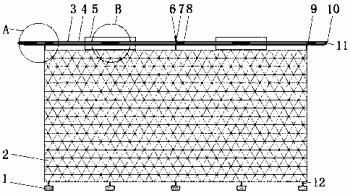

图1为本实用新型的主视结构示意图；

图2为本实用新型的绞盘主视结构示意图；

图3为本实用新型的绞盘侧视结构示意图；

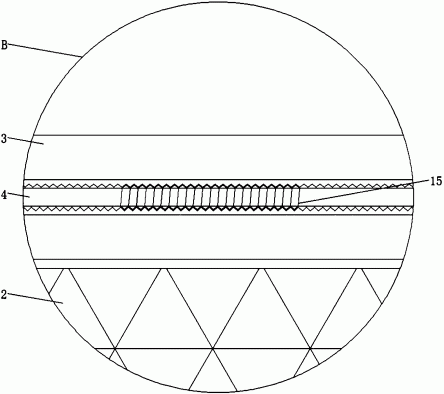

图4为本实用新型的图1中A结构放大示意图。

图中：1-渔网本体；2-布带；3-配重块；4-尼龙绳；5-限位插销； 6-绞盘；7-齿轮；8-电动机；9-电动机壳；10-电动机安装块；11- 蓄电池外壳；12-蓄电池；13-齿轮啮合槽；14-转动轴；15-支撑块； 16-固定螺帽；17-齿条；18-电动机轴；19-尼龙绳固定块。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1至4，本实用新型提供的一种实施例：一种渔网用收口装置，包括渔网本体1、尼龙绳4、绞盘6、电动机8、蓄电池外壳11 和支撑块15，渔网本体1外侧连接有布带2，且布带2内部活动安装有尼龙绳4，布带2上固定有呈圆形阵列分布的配重块3，尼龙绳4 一端通过尼龙绳固定块19固定在布带2内部，尼龙绳4另一端固定在绞盘6表面，绞盘6内部插接有转动轴14，转动轴14一端固定有齿轮7，转动轴14另一端插接有限位插销5，限位插销5可固定绞盘 6，确保绞盘6的正常转动，限位插销5底端通过螺纹连接有固定螺帽16，转动轴14通过电动机轴18与电动机8相连接，该电动机8 采用Y80M1-2型，该型号电动机8有着体积小、能耗低、噪声小的优点，能够满足实际使用的需要，通过电动机8带动绞盘6的转动可将布带2内部的尼龙绳4进行收缩，达到收紧渔网本体1开口的效果，能够有效降低渔民的劳动强度和提高渔网本体1开口的收缩速度，避免鱼从渔网本体1开口未闭合时游出，提高渔民捕捞的效率，电动机 8外侧安装有电动机壳9，电动机8底端设置有蓄电池外壳11，电动机壳9和蓄电池外壳11可以有效的防止水进入内部，导致电动机8 和蓄电池12短路，影响设备的正常使用，电动机8通过电动机安装块10固定在蓄电池外壳11上表面，且蓄电池外壳11内部安装有蓄电池12，蓄电池12可对电动机8提供电源，使设备的使用范围更加广泛，不受电源的影响，从而能够适用于船上和野外作业，使用灵活性更强，蓄电池外壳11上表面一侧固定有支撑块15，且转动轴14 一端插接在支撑块15内部，绞盘6背离支撑块15一端内部开设有与齿轮7相对应的齿轮啮合槽13，齿轮7表面与齿轮啮合槽13内壁均安装有呈圆形阵列分布的齿条17，齿轮啮合槽13与齿轮7相啮合时，绞盘6可随着电动机8的带动收缩尼龙绳4，达到收缩渔网本体1开口的效果，在齿轮啮合槽13不与齿轮7相啮合时，绞盘6可自由转动，释放绞盘6表面缠绕的尼龙绳4，渔网本体1开口打开，便于进行下一次的捕捞作业。

工作原理：渔民将渔网本体1撒向水中，配重块3由于重力的作用带动渔网本体1下沉，待到可以收网的时机，将绞盘6移动至转动轴14一侧，使齿轮啮合槽13与齿轮7相啮合，通过限位插销5固定绞盘6，打开电动机8的电源，电动机8带动绞盘6转动，使尼龙绳 4在绞盘6上缠绕，达到收紧渔网本体1开口的效果，能够有效降低渔民的劳动强度和提高收网是速度，打捞完成后，将限位插销5拔出，将齿轮啮合槽13与齿轮7分离，使绞盘6可在转动轴14上自由转动，释放缠绕在绞盘6表面的尼龙绳4，使渔网本体1的开口恢复张开状态，便于进行下次捕捞作业。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
