专利摘要

专利摘要

无盖式豆腐柴饮料机，包括：搓叶杯、搅拌器、机身外壳、底座、饮料口、饮料杯，所述的搓叶杯底部连接搅拌器，搅拌器底部连接饮料口，饮料杯接在饮料口下方，机身外壳下方设置底座；能方便安全快速的制作豆腐柴饮料。

权利要求

1.无盖式豆腐柴饮料机，其特征在于，包括：搓叶杯、搅拌器、机身外壳、底座、饮料口、饮料杯，所述的搓叶杯底部连接搅拌器，搅拌器底部连接饮料口，饮料杯接在饮料口下方，机身外壳下方设置底座；

所述的搓叶杯包括：杯身、搓叶室、杯身提手、杯身内胆、滤网层、内胆层、滤液室、滤孔、出液管、阀门、电机、减速器、传动杆、传动小齿轮、传动大齿轮、竖杆、搓叶棒、基座，所述的杯身内胆为倒圆锥形，上大下小，杯身内胆内的空间为搓叶室，杯身内胆分两层，里层为滤网层，滤网层上设置滤孔，外层为内胆层，滤网层与内胆层之间为滤液室，滤液室下方连接出液管，出液管上设置阀门，搓叶室内设置搓叶棒，搓叶棒底部连接基座，基座设置传动大齿轮，所述的搓叶棒在搓叶室内斜向一侧滤网层，搓叶棒表面与一侧滤网层贴近，所述的电机和减速器连接，减速器和转动杆连接，转动杆连接传动小齿轮，传动小齿轮与传动大齿轮啮合，基座下方有向下延伸的竖杆；

所述的搅拌器包括：搅拌室、螺旋桨、凝固剂盒、凝固剂输送管、泵、饮料管，搅拌室为球形，上端连接出液管，下端连接饮料管，饮料管伸出机身连接饮料口，在搅拌室设置螺旋桨，凝固剂盒设置于机身内，凝固剂输送管一端连接凝固剂盒，另一端连接出液管，泵设置在凝固剂输送管上。

2.根据权利要求1所述的无盖式豆腐柴饮料机，其特征在于，所述的出液管内径10mm，饮料管内径3mm。

3.根据权利要求1所述的无盖式豆腐柴饮料机，其特征在于，所述的搓叶棒表面覆盖一层橡胶层。

4.根据权利要求1所述的无盖式豆腐柴饮料机，其特征在于，所述的搓叶棒顶部为圆锥形。

5.根据权利要求1所述的无盖式豆腐柴饮料机，其特征在于，所述的螺旋桨固定于出液管上。

说明书

技术领域

本发明属于饮料机械领域，属于豆腐柴叶为原料的饮料机。

背景技术

豆腐柴叶制作清凉饮料是中国传统制作工艺，制作的豆腐柴清凉饮料口味独特，清凉解渴，无糖，是一种非常好的保健饮品，传统工艺在食品卫生方面存在些不足，并且一次的制作周期较长，存放时间较短，使传统豆腐柴饮品在市场上难以推广。

发明内容

本发明的目的是：提供一种豆腐柴饮料快速制作机械，能方便安全快速的制作豆腐柴饮料。

本发明采用的技术方案是：无盖式豆腐柴饮料机，包括：搓叶杯、搅拌器、机身外壳、底座、饮料口、饮料杯，所述的搓叶杯底部连接搅拌器，搅拌器底部连接饮料口，饮料杯接在饮料口下方，机身外壳下方设置底座；

所述的搓叶杯包括：杯身、搓叶室、杯身提手、杯身内胆、滤网层、内胆层、滤液室、滤孔、出液管、阀门、电机、减速器、传动杆、传动小齿轮、传动大齿轮、竖杆、搓叶棒、基座，所述的杯身内胆为倒圆锥形，上大下小，杯身内胆内的空间为搓叶室，杯身内胆分两层，里层为滤网层，滤网层上设置滤孔，外层为内胆层，滤网层与内胆层之间为滤液室，滤液室下方连接出液管，出液管上设置阀门，搓叶室内设置搓叶棒，搓叶棒底部连接基座，基座设置传动大齿轮，所述的搓叶棒在搓叶室内斜向一侧滤网层，搓叶棒表面与一侧滤网层贴近，所述的电机和减速器连接，减速器和转动杆连接，转动杆连接传动小齿轮，传动小齿轮与传动大齿轮啮合，基座下方有向下延伸的竖杆；

所述的搅拌器包括：搅拌室、螺旋桨、凝固剂盒、凝固剂输送管、泵、饮料管，搅拌室为球形，上端连接出液管，下端连接饮料管，饮料管伸出机身连接饮料口，在搅拌室设置螺旋桨，凝固剂盒设置于机身内，凝固剂输送管一端连接凝固剂盒，另一端连接出液管，泵设置在凝固剂输送管上。

优选的，所述的出液管内径10mm，饮料管内径3mm。

优选的，所述的搓叶棒表面覆盖一层橡胶层。

优选的，所述的搓叶棒顶部为圆锥形。

优选的，所述的螺旋桨固定于出液管上。

所述的无盖式豆腐柴饮料机用于把豆腐柴叶制作成豆腐柴饮料，在搓叶杯的搓叶室内装入定量豆腐柴叶与水，开动电机带动减速器的转动杆转动，转动杆上的传动小齿轮带动传动大齿轮带动基座转动，基座转动带动搓叶棒在搓叶杯内转动，搓叶棒与滤网层之间的叶片被搓碎，豆腐柴叶的汁液渗入滤孔进入滤液室，搓叶棒转动达到预设时间后，将出液管上的阀门打开，汁液从搓叶杯流入搅拌器，叶渣被滤网层拦截在搓叶室，剩余汁液随着搓叶棒转动被搓叶棒挤出，进入滤液室，打开泵开关，凝固剂与豆腐柴叶汁液一起进入搅拌室，经螺旋桨搅拌后从饮料口进入饮料杯中。

杯身从阀门下方与出液管分离，方便杯身拆卸清洗，出液管内径比饮料管内径大，汁液进入搅拌室后集聚在搅拌室内利于在搅拌室内搅拌均匀，本机没有机盖，方便豆腐柴叶和水的放置。

附图说明

图1为本发明结构示意图。

图2为本发明搓叶杯结构示意图。

图3为本发明搓叶杯横向切面图。

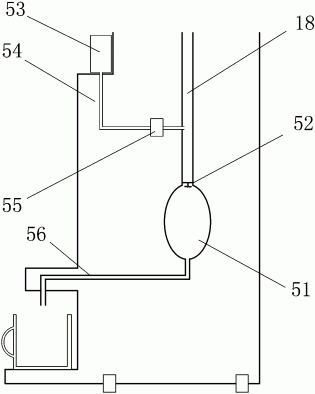

图4为本发明搅拌器结构示意图

附图标记:

1:搓叶杯、2：搅拌器、3：控制器、4：机身外壳、5：底座、6：饮料口、7：饮料杯、

10：杯身、11：搓叶室、12：杯身提手、13：杯身内胆、14：滤网层、15：内胆层、16：滤液室、17：滤孔、18：出液管、19：阀门、20：电机、21：减速器、22：传动杆、23：传动小齿轮、24：传动大齿轮、25：竖杆、26：搓叶棒、27：基座

51：搅拌室、52：螺旋桨、53：凝固剂盒、54：凝固剂输送管、55：泵、56：饮料管。

具体实施方式

实施例：无盖式豆腐柴饮料机，包括：搓叶杯1、搅拌器2、机身外壳4、底座5、饮料口6、饮料杯7，所述的搓叶杯1底部连接搅拌器2，搅拌器2底部连接饮料口6，饮料杯7接在饮料口6下方，机身外壳4下方设置底座5；

所述的搓叶杯1包括：杯身10、搓叶室11、杯身提手12、杯身内胆13、滤网层14、内胆层15、滤液室16、滤孔17、出液管18、阀门19、电机20、减速器21、传动杆22、传动小齿轮23、传动大齿轮24、竖杆25、搓叶棒26、基座27，所述的杯身内胆13为倒圆锥形，上大下小，杯身内胆13内的空间为搓叶室11，杯身内胆13分两层，里层为滤网层14，滤网层14上设置滤孔17，外层为内胆层16，滤网层14与内胆层15之间为滤液室16，滤液室16下方连接出液管18，出液管18上设置阀门19，搓叶室11内设置搓叶棒26，搓叶棒26底部连接基座27，基座27设置传动大齿轮24，所述的搓叶棒26在搓叶室11内斜向一侧滤网层14，搓叶棒26表面与一侧滤网层14贴近，所述的电机20和减速器21连接，减速器21和转动杆22连接，转动杆22连接传动小齿轮23，传动小齿轮23与传动大齿轮24啮合，基座27下方有向下延伸的竖杆25；

所述的搅拌器2包括：搅拌室51、螺旋桨52、凝固剂盒53、凝固剂输送管54、泵55、饮料管56，搅拌室51为球形，上端连接出液管18，下端连接饮料管56，饮料管56伸出机身连接饮料口6，在搅拌室51设置螺旋桨52，凝固剂盒53设置于机身内，凝固剂输送管54一端连接凝固剂盒53，另一端连接出液管18，泵55设置在凝固剂输送管54上；

所述的出液管18内径10mm，饮料管56内径3mm，所述的搓叶棒26表面覆盖一层橡胶层，所述的搓叶棒26顶部为圆锥形，所述的螺旋桨52固定于出液管18上。
