专利摘要

专利摘要

本实用新型涉及手机支架领域，具体涉及一种随身携带的便携式手机固定装置，包括卡扣和引磁片,所述卡扣为矩形块状，卡扣为磁铁结构，卡扣背面通过腰带穿入装置与腰带连接，引磁片呈圆形片状，引磁片采用贴合方式固定于手机背面，腰带通过卡扣吸附引磁片从而将腰带和手机连接；所述腰带穿入装置包括横向腰带皮革和纵向腰带皮革，横向腰带皮革和纵向腰带皮革均为单层皮革矩形结构，横向腰带皮革通过四角用销钉固定的方式固定于卡扣背面,横向腰带皮革上表面固定缝合纵向腰带皮革,横向腰带皮革与卡扣背面形成横向拱状皮带穿孔，纵向腰带皮革与横向腰带皮革背面形成纵向拱状皮带穿孔，本实用新型腰带通过所述卡扣吸附所述引磁片从而将所述腰带和所述手机连接，能借助腰带上的卡扣实现手机的便捷牢固固定。

权利要求

1.一种随身携带的便携式手机固定装置，包括卡扣和引磁片,所述卡扣为矩形块状，卡扣为磁铁结构，其特征在于：所述卡扣背面通过腰带穿入装置与腰带连接，引磁片呈圆形片状，引磁片采用贴合方式固定于手机背面，腰带通过卡扣吸附引磁片从而将腰带和手机连接；

所述腰带穿入装置包括横向腰带皮革和纵向腰带皮革，横向腰带皮革和纵向腰带皮革均为单层皮革矩形结构，横向腰带皮革通过四角用销钉固定的方式固定于卡扣背面, 横向腰带皮革上表面固定缝合纵向腰带皮革, 横向腰带皮革与卡扣背面形成横向拱状皮带穿孔，纵向腰带皮革与横向腰带皮革背面形成纵向拱状皮带穿孔。

2.根据权利要求1所述的随身携带的便携式手机固定装置，其特征在于：所述卡扣中部开设有引磁凸台，引磁凸台为柱状凸起，其直径略大于引磁片直径，引磁片置于引磁凸台上，引磁片上端面与引磁凸台上端面相抵触。

3.根据权利要求2所述的随身携带的便携式手机固定装置，其特征在于：所述卡扣上端设有上侧卡头，上侧卡头呈现“L”状，上侧卡头包括竖卡头和横卡头，竖卡头垂直于横卡头，竖卡头和横卡头一体设置，竖卡头下部开设有卡扣槽，卡扣槽为矩形槽结构，卡扣槽宽度与卡扣宽度一致，卡扣槽与卡扣匹配设置，横卡头前部下表面一体设有上弧形槽，上弧形槽从横卡头一端延伸至另一端，卡扣上部并排设置有上卡扣螺丝孔，竖卡头内侧壁底部开设有竖卡头螺丝孔，卡扣与卡扣槽重合后螺丝通过竖卡头螺丝孔穿过上卡扣螺丝孔将卡扣和上侧卡头相固定。

4.根据权利要求3所述的随身携带的便携式手机固定装置，其特征在于：所述卡扣下端设有下侧卡头，下侧卡头包括底部卡头和固定卡头，垂直底部卡头的固定卡头，底部卡头和固定卡头可一体设置，底部卡头前部上表面一体设有下弧形槽，下弧形槽从底部卡头一端延伸至另一端，固定卡头上部设有固定槽，固定槽为矩形槽状结构，固定槽从固定卡头一端延伸至另一端，固定槽宽度与卡扣宽度一致，卡扣底部并排设置有下卡扣螺丝孔，固定卡头上部并排开设有固定卡头螺丝孔，卡扣与固定槽重合后螺丝通过固定卡头螺丝孔穿过下卡扣螺丝孔将卡扣和下侧卡头相固定。

5.根据权利要求3所述的随身携带的便携式手机固定装置，其特征在于：所述上弧形槽内固定有上硅胶层，上硅胶层厚度为1-3mm，上硅胶层从上弧形槽内一端延伸至上弧形槽另一端。

6.根据权利要求4所述的随身携带的便携式手机固定装置，其特征在于：所述下弧形槽内固定有下硅胶层，下硅胶层厚度为1-3mm，下硅胶层从下弧形槽内一端延伸至下弧形槽另一端。

说明书

技术领域

本实用新型涉及手机配件领域，具体涉及一种随身携带的便携式手机固定装置。

背景技术

CN200820212409.X公开了“一种手机安全方便扣，包括有构成手机安全方便扣的挂钩、链条(绳)、扣壳、磁铁座、磁铁、铁片装置。由于磁铁对铁片的吸引和分离，使所连接的手机能很方便取下使用，又能很方便准确地连接。本实用新型可有效防止因手机滑出口袋而造成的丢失，也可预防小偷的偷盗；还能避免因手机滑出口袋落地而摔坏。”

上述或其它现有的技术方案虽然也有采用磁铁和铁片吸附但存在吸附效果不理想，手机容易脱落，采用挂钩和链条(绳)的形式也不便于手机的携带等诸多问题。

发明内容

为解决现有技术的问题，本实用新型提供了一种随身携带的便携式手机固定装置。

为了达到上述目的，本实用新型采用以下技术方案：一种随身携带的便携式手机固定装置，包括卡扣和引磁片,所述卡扣为矩形块状，卡扣为磁铁结构，卡扣背面通过腰带穿入装置与腰带连接，引磁片呈圆形片状，引磁片采用贴合方式固定于手机背面，腰带通过卡扣吸附引磁片从而将腰带和手机连接；

所述腰带穿入装置包括横向腰带皮革和纵向腰带皮革，横向腰带皮革和纵向腰带皮革均为单层皮革矩形结构，横向腰带皮革通过四角用销钉固定的方式固定于卡扣背面,横向腰带皮革上表面固定缝合纵向腰带皮革, 横向腰带皮革与卡扣背面形成横向拱状皮带穿孔，纵向腰带皮革与横向腰带皮革背面形成纵向拱状皮带穿孔。

所述卡扣中部开设有引磁凸台，引磁凸台为柱状凸起，其直径略大于引磁片直径，引磁片置于引磁凸台上，引磁片上端面与引磁凸台上端面相抵触。

所述卡扣上端设有上侧卡头，上侧卡头呈现“L”状，上侧卡头包括竖卡头和横卡头，竖卡头垂直于横卡头，竖卡头和横卡头一体设置，竖卡头下部开设有卡扣槽，卡扣槽为矩形槽结构，卡扣槽宽度与卡扣宽度一致，卡扣槽与卡扣匹配设置，横卡头前部下表面一体设有上弧形槽，上弧形槽从横卡头一端延伸至另一端，卡扣上部并排设置有上卡扣螺丝孔，竖卡头内侧壁底部开设有竖卡头螺丝孔，卡扣与卡扣槽重合后螺丝通过竖卡头螺丝孔穿过上卡扣螺丝孔将卡扣和上侧卡头相固定。

所述卡扣下端设有下侧卡头，下侧卡头包括底部卡头和固定卡头，垂直底部卡头的固定卡头，底部卡头和固定卡头可一体设置，底部卡头前部上表面一体设有下弧形槽，下弧形槽从底部卡头一端延伸至另一端，固定卡头上部设有固定槽，固定槽为矩形槽状结构，固定槽从固定卡头一端延伸至另一端，固定槽宽度与卡扣宽度一致，卡扣底部并排设置有下卡扣螺丝孔，固定卡头上部并排开设有固定卡头螺丝孔，卡扣与固定槽重合后螺丝通过固定卡头螺丝孔穿过下卡扣螺丝孔将卡扣和下侧卡头相固定。

所述上弧形槽内固定有上硅胶层，上硅胶层厚度为1-3mm，上硅胶层从上弧形槽内一端延伸至上弧形槽另一端。

所述下弧形槽内固定有下硅胶层，下硅胶层厚度为1-3mm，下硅胶层从下弧形槽内一端延伸至下弧形槽另一端。

本实用新型的有益效果：结构简单，携带方便，手机通过腰带穿入装置与腰带灵活连接，同时产品对手机固定效果好，手机在与卡扣连接后，手机通过卡扣吸附引磁片从而将所述腰带和所述手机连接，能借助卡扣实现手机的便捷牢固固定，同时卡扣配合上侧卡头和下侧卡头能更好的将手机固定避免手机掉落。

附图说明

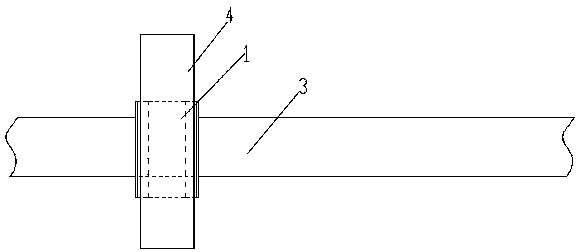

图1是本实用新型中卡扣与腰带配合结构示意图。

图2是本实用新型中手机与引磁片配合结构示意图。

图3是本实用新型中上侧卡头和下侧卡头与卡扣配合结构示意图。

图4是本实用新型中腰带穿入装置结构示意图。

图5是本实用新型中腰带与腰带穿入装置一种实施方式结构示意图。

图6是本实用新型中腰带与腰带穿入装置另一种实施方式结构示意图。

附图标号：1-卡扣，2-引磁片，3-腰带，4-手机，5-引磁凸台，61-竖卡头，62-横卡头，611-卡扣槽，621-上弧形槽，622-上硅胶层，623-竖卡头螺丝孔，624-上卡扣螺丝孔，71-固定卡头，711-固定槽，固定卡头螺丝孔712,72-底部卡头，721-下弧形槽，713-下卡扣螺丝孔，722-下硅胶层，81-横向腰带皮革，811-横向拱状皮带穿孔，82-纵向腰带皮革，821-纵向拱状皮带穿孔。

具体实施方式

下面通过实施例对本实用新型做进一步详细说明,实施例仅用来说明本实用新型，并不限制本实用新型的范围。

如图1、2、3、4、5、6所示的一种随身携带的便携式手机固定装置，包括卡扣1和引磁片2,所述卡扣1为矩形块状，卡扣1为磁铁结构，卡扣1背面通过腰带穿入装置与腰带3连接，引磁片2呈圆形片状，引磁片2采用贴合方式固定于手机4背面，腰带3通过卡扣1吸附引磁片2从而将腰带3和手机4连接；卡扣1中部开设有引磁凸台5，引磁凸台5为柱状凸起，其直径略大于引磁片2直径，引磁片2置于引磁凸台5上，引磁片2上端面与引磁凸台5上端面相抵触；具体的引磁凸台5的设置使得手机贴合卡扣1表面，当上侧卡头与下侧卡头安装于卡扣1两侧后，引磁凸台5凸出于上侧卡头内侧面与下侧卡头内侧面，将手机通过引磁片2和引磁凸台5的抵触接近使得手机4背面与卡扣1相连接，此时手机4背面不与上侧卡头与下侧卡头与卡扣1的搭接处相接触，避免了搭接处对手机背面造成磨损。卡扣1上端设有上侧卡头，上侧卡头呈现“L”状，上侧卡头包括竖卡头61和横卡头62，竖卡头61垂直于横卡头62，竖卡头61和横卡头62一体设置，竖卡头61下部开设有卡扣槽611，卡扣槽611为矩形槽结构，卡扣槽611宽度与卡扣1宽度一致，卡扣槽611与卡扣1匹配设置，横卡头62前部下表面一体设有上弧形槽621，上弧形槽621从横卡头62一端延伸至另一端，卡扣1上部并排设置有上卡扣螺丝孔624，竖卡头61内侧壁底部开设有竖卡头螺丝孔623，卡扣1与卡扣槽611重合后螺丝（图中未示）通过竖卡头螺丝孔623穿过上卡扣螺丝孔624将卡扣1和上侧卡头相固定。具体的通过螺丝固定使得卡扣1与上侧卡头能够牢固固定在一起，同时也便于拆卸，在单独只需要卡扣1时，可以将上侧卡头与卡扣1拆开，从而适用于不同的使用情况需求。上弧形槽621内固定有上硅胶层622，上硅胶层622厚度为1-3mm，上硅胶层622从上弧形槽621内一端延伸至上弧形槽621另一端。在本实施例中硅胶层622与手机边缘接触起到缓冲并防止手机边缘磨损。卡扣1下端设有下侧卡头，下侧卡头包括底部卡头72和固定卡头71，垂直底部卡头72的固定卡头71，底部卡头72和固定卡头71可一体设置，底部卡头72前部上表面一体设有下弧形槽721，下弧形槽721从底部卡头72一端延伸至另一端，固定卡头71上部设有固定槽711，固定槽711为矩形槽状结构，固定槽711从固定卡头71一端延伸至另一端，固定槽711宽度与卡扣1宽度一致，卡扣1底部并排设置有下卡扣螺丝孔713，固定卡头71上部并排开设有固定卡头螺丝孔712，卡扣1与固定槽711重合后螺丝（图中未示）通过固定卡头螺丝孔712穿过下卡扣螺丝孔713将卡扣1和下侧卡头相固定。具体的通过螺丝固定使得卡扣1与下侧卡头能够牢固固定在一起，同时也便于拆卸，在单独只需要卡扣1时，可以将上侧卡头和下侧卡头从卡扣1拆开，从而适用于不同的使用情况需求。下弧形槽721内固定有下硅胶层722，下硅胶层722厚度为1-3mm，下硅胶层722从下弧形槽721内一端延伸至下弧形槽721另一端。卡扣1背面连接腰带穿入装置，腰带穿入装置包括横向腰带皮革81和纵向腰带皮革82，横向腰带皮革81和纵向腰带皮革82均为单层皮革矩形结构，横向腰带皮革81通过四角用销钉31固定的方式固定于卡扣1背面, 横向腰带皮革81上表面固定缝合纵向腰带皮革82, 横向腰带皮革81与卡扣1背面形成横向拱状皮带穿孔811，纵向腰带皮革82与横向腰带皮革81背面形成纵向拱状皮带穿孔821。具体的当采用如图5（只标出卡扣1）所示的手机固定形式是可以采用腰带3穿过横向拱状皮带穿孔811，当采用如图6（只标出卡扣1）所示的手机固定形式是可以采用腰带3穿过纵向拱状皮带穿孔821，纵向拱状皮带穿孔821和横向拱状皮带穿孔811的设置使得卡扣1在选择不同拱状皮带穿孔从而卡扣1相对于腰带3的位置。

使用时首先将卡扣1与上端的上侧卡头和下侧卡头连接，之后将腰带3穿过腰带穿入装置实现卡扣1与腰带3的连接，可根据需要选择不同的卡扣1与腰带3相对放置位置，将手机4通过引磁片2与引磁凸台5固定连接，手机设置在上侧卡头和下侧卡头之间进一步避免了手机的掉落。

以上所述，仅是本实用新型的较佳实施例而已，并非是对本实用新型作其它形式的限制，任何熟悉本专业的技术人员可能利用上述揭示的技术内容加以变更或改型为等同变化的等效实施例。但是凡是未脱离本实用新型技术方案内容,依据本实用新型的技术实质对以上实施例所作的任何简单修改、等同变化与改型，仍属于本实用新型技术方案的保护范围。
