专利摘要

专利摘要

本实用新型提供一种橡胶管道用止回阀，涉及止回阀技术领域。该橡胶管道用止回阀，包括阀体，阀体的左右两侧面固定连接有连接板，阀体的外壁插接有竖筒，竖筒的内顶壁固定连接有U型杆，U型杆的内底壁插接有竖杆，竖杆向下延伸至阀体的内部，竖杆位于U型杆内部的一端固定连接有限位板，限位板的上表面与竖筒的内顶壁通过第一弹簧的两端固定连接。该橡胶管道用止回阀，通过设置挡板、丁型杆、推块和第二弹簧，进一步的可以使推块向下移动，同时第二弹簧向上收缩，可以使丁型杆带动推块复位，同时设置梯形块，横杆、密封块、滑块和滑槽，进一步的密封块可以对密封圈磨损的部分进行补充，进一步的可以防止密封圈磨损从而使密封性能差。

权利要求

1.一种橡胶管道用止回阀，包括阀体(1)，其特征在于：阀体(1)的左右两侧面固定连接有连接板(2)，阀体(1)的外壁插接有竖筒(3)，竖筒(3)的内顶壁固定连接有U型杆(4)，U型杆(4)的内底壁插接有竖杆(7)，竖杆(7)向下延伸至阀体(1)的内部，竖杆(7)位于U型杆(4)内部的一端固定连接有限位板(5)，限位板(5)的上表面与竖筒(3)的内顶壁通过第一弹簧(6)的两端固定连接，竖杆(7)位于阀体(1)内部的一端固定连接有挡板(9)，阀体(1)的内部固定连接有密封板(8)，密封板(8)的上表面位于挡板(9)下方的位置插接有丁型杆(11)，丁型杆(11)位于密封板(8)内部的一端固定连接有推块(12)，丁型杆(11)位于密封板(8)内部一端的外表面套接有第二弹簧(18)，第二弹簧(18)的两端固定连接在密封板(8)的内顶壁与推块(12)的上表面上，密封板(8)的右侧侧面开设有凹槽(20)，凹槽(20)的内部设置有密封块(17)，密封块(17)的左侧侧面固定连接有横杆(16)，横杆(16)向右侧延伸至密封板(8)的内部，且横杆(16)位于密封板(8)内部的一端固定连接有梯形块(13)，横杆(16)位于密封板(8)内部一端的外表面套接有第三弹簧(19)，且第三弹簧(19)的两端固定连接在梯形块(13)的右侧面与密封板(8)的右侧内壁上，梯形块(13)的下表面固定连接有滑块(14)，密封板(8)的内底壁开设有滑槽(15)，且滑块(14)与滑槽(15)滑动连接。

2.根据权利要求1所述的一种橡胶管道用止回阀，其特征在于：所述第一弹簧(6)的数量为三个，且第一弹簧(6)等距离分布在限位板(5)的上表面与竖筒(3)的内顶壁之间。

3.根据权利要求1所述的一种橡胶管道用止回阀，其特征在于：所述推块(12)的斜面与梯形块(13)的斜面相平行，且推块(12)位于梯形块(13) 的右侧。

4.根据权利要求1所述的一种橡胶管道用止回阀，其特征在于：所述挡板(9)位于密封板(8)的上方，挡板(9)下端的外表面套接有密封圈(10)，密封圈(10)的外表面与密封板(8)滑动连接。

5.根据权利要求1所述的一种橡胶管道用止回阀，其特征在于：所述推块(12)上下移动的距离与梯形块(13)左右移动的距离相等，且推块(12)上表面左右两端的距离大于推块(12)下表面左右两端的距离。

6.根据权利要求1所述的一种橡胶管道用止回阀，其特征在于：所述挡板(9)呈现T型状，且挡板(9)的下端位于密封板(8)的内部。

说明书

技术领域

本实用新型涉及止回阀技术领域，具体为一种橡胶管道用止回阀。

背景技术

止回阀是指启闭间为圆形阀瓣并靠自身重量以及介质压力产生动作来阻断介质倒流的一种阀门，属于自动阀类。又称逆止阀、回流阀或者隔离阀，阀瓣运动方式为升降式和旋启式两种。

然而现有的止回阀的密封圈经常采用软胶密封圈，而止回阀在长期实用的过程中，密封圈经常受到阀体壁的磨损以及介质长时间对密封圈的腐蚀，从而经常出现止回阀关闭的时候密封性差，从而导致止回阀失去原有的作用。

实用新型内容

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种橡胶管道用止回阀，解决了以上背景技术中所提到的问题。

(二)技术方案

为实现以上目的，本实用新型通过以下技术方案予以实现：一种橡胶管道用止回阀，包括阀体，阀体的左右两侧面固定连接有连接板，阀体的外壁插接有竖筒，竖筒的内顶壁固定连接有U型杆，U型杆的内底壁插接有竖杆，竖杆向下延伸至阀体的内部，竖杆位于U型杆内部的一端固定连接有限位板，限位板的上表面与竖筒的内顶壁通过第一弹簧的两端固定连接，竖杆位于阀体内部的一端固定连接有挡板，阀体的内部固定连接有密封板，密封板的上表面位于挡板下方的位置插接有丁型杆，丁型杆位于密封板内部的一端固定连接有推块，丁型杆位于密封板内部一端的外表面套接有第二弹簧，第二弹簧的两端固定连接在密封板的内顶壁与推块的上表面上，密封板的右侧侧面开设有凹槽，凹槽的内部设置有密封块，密封块的左侧侧面固定连接有横杆，横杆向右侧延伸至密封板的内部，且横杆位于密封板内部的一端固定连接有梯形块，横杆位于密封板内部一端的外表面套接有第三弹簧，且第三弹簧的两端固定连接在梯形块的右侧面与密封板的右侧内壁上，梯形块的下表面固定连接有滑块，密封板的内底壁开设有滑槽，且滑块与滑槽滑动连接。

优选的，所述第一弹簧的数量为三个，且第一弹簧等距离分布在限位板的上表面与竖筒的内顶壁之间。

优选的，所述推块的斜面与梯形块的斜面相平行，且推块位于梯形块的右侧。

优选的，所述挡板位于密封板的上方，挡板下端的外表面套接有密封圈，密封圈的外表面与密封板滑动连接。

优选的，所述推块上下移动的距离与梯形块左右移动的距离相等，且推块上表面左右两端的距离大于推块下表面左右两端的距离。

优选的，所述挡板呈现T型状，且挡板的下端位于密封板的内部。

(三)有益效果

本实用新型提供了一种橡胶管道用止回阀。具备以下有益效果：

1、该橡胶管道用止回阀，通过设置挡板、丁型杆、推块和第二弹簧，进一步的当密封圈磨损时可以使挡板向下移动，进一步的可以使丁型杆向下移动，进一步的可以使推块向下移动，同时当挡板向上移动时，第二弹簧向上收缩，可以使丁型杆带动推块复位，同时设置梯形块，横杆、密封块、滑块和滑槽，进一步的可以推块向下移动可以使梯形块带动滑块向右移动，进一步的可以使第三弹簧收缩，进一步的可以使横杆推动密封块向右移动，进一步的可以使密封块和密封圈进行接触，进一步的密封块可以对密封圈磨损的部分进行补充，进一步的可以防止密封圈磨损从而使密封性能差，进一步的延长止回阀的使用寿命。

2、该橡胶管道用止回阀，通过设置第一弹簧、限位板、竖杆和挡板，进一步的当介质经过止回阀的时候可以使挡板向上移动，进一步的可以使竖杆向上移动，进一步的使限位板向上移动使第一弹簧进行收缩，同时当介质停止时，第一弹簧使限位板向下移动，进一步的可以使挡板对止回阀进行密封。

附图说明

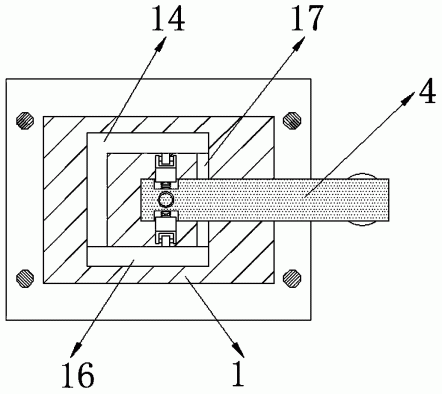

图1为本实用新型结构示意图；

图2为本实用新型正面结构剖视示意图；

图3为本实用新型局部放大示意结构图；

图4为本实用新型图3中A处放大示意图。

其中，1阀体、2连接板、3竖筒、4U型杆、5限位板、6第一弹簧、7竖杆、8密封板、9挡板、10密封圈、11丁型杆、12推块、13梯形块、14滑块、15 滑槽、16横杆、17密封块、18第二弹簧、19第三弹簧。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型实施例提供一种橡胶管道用止回阀，如图1-4所示，包括阀体1，阀体1的左右两侧面固定连接有连接板2，设置连接板2，进一步的可以使止回阀与橡胶管道连接在一起，阀体1的外壁插接有竖筒3，竖筒3的内顶壁固定连接有U型杆4，U型杆4的内底壁插接有竖杆7，竖杆7向下延伸至阀体1的内部，竖杆7位于U型杆4内部的一端固定连接有限位板5，限位板5的上表面与竖筒3的内顶壁通过第一弹簧6的两端固定连接，设置第一弹簧6，进一步的可以使竖杆7进行向下移动，竖杆7位于阀体1内部的一端固定连接有挡板9，进一步的竖杆7向下移动可以使挡板9向下移动，进一步的可以对止回阀进行密封，阀体1的内部固定连接有密封板8，设置密封板8，进一步的通过挡板9相配合对止回阀进行密封，密封板8的上表面位于挡板9下方的位置插接有丁型杆11，丁型杆11位于密封板8内部的一端固定连接有推块12，设置丁型杆11，进一步的挡板9使丁型杆11向下移动，进一步的使推块12向下移动，丁型杆 11位于密封板8内部一端的外表面套接有第二弹簧18，设置第二弹簧18，进一步的第二弹簧18可以使丁型杆11复位，第二弹簧18的两端固定连接在密封板 8的内顶壁与推块12的上表面上，密封板8的右侧侧面开设有凹槽20，凹槽20 的内部设置有密封块17，设置密封块17，进一步的可以对止回阀进行密封，密封块17的左侧侧面固定连接有横杆16，横杆16向右侧延伸至密封板8的内部，且横杆16位于密封板8内部的一端固定连接有梯形块13，设置梯形块13，进一步的推块12向下移动可以使梯形块13向右移动，进一步的经过横杆16可以使密封块17向右移动，横杆16位于密封板8内部一端的外表面套接有第三弹簧19，且第三弹簧19的两端固定连接在梯形块13的右侧面与密封板8的右侧内壁上，梯形块13的下表面固定连接有滑块14，密封板8的内底壁开设有滑槽 15，且滑块14与滑槽15滑动连接，设置第三弹簧19，进一步的可以使梯形块 13进行复位，同时滑块14可以对梯形块13进行支撑，第一弹簧6的数量为三个，且第一弹簧6等距离分布在限位板5的上表面与竖筒3的内顶壁之间，设置第一弹簧6，进一步的第一弹簧6收缩可以使挡板9向上移动，推块12的斜面与梯形块13的斜面相平行，且推块12位于梯形块13的右侧，进一步得推块 12向下移动可以使梯形块13向右移动，挡板9位于密封板8的上方，挡板9下端的外表面套接有密封圈10，密封圈10的外表面与密封板8滑动连接，进一步的通过挡板9与密封板8相配合可以对止回阀进行密封，推块12上下移动的距离与梯形块13左右移动的距离相等，且推块12上表面左右两端的距离大于推块12下表面左右两端的距离，进一步得推块12向下移动可以使梯形块13向右移动，挡板9呈现T型状，且挡板9的下端位于密封板8的内部，进一步的挡板9向下移动的时候可以使丁型杆11向下移动。

工作原理：当橡胶管道用止回阀，通过介质经过止回阀的时候可以使挡板9 向上移动，进一步的可以使竖杆7向上移动，进一步的使限位板5向上移动使第一弹簧6进行收缩，同时当介质停止时，第一弹簧6使限位板5向下移动，进一步的可以使挡板9对止回阀进行密封，进一步的当密封圈10磨损时可以使挡板9向下移动，进一步的可以使丁型杆11向下移动，进一步的可以使推块12 向下移动，同时当挡板9向上移动时，第二弹簧18向上收缩，可以使丁型杆11 带动推块12复位，进一步的可以推块12向下移动可以使梯形块13带动滑块14 向右移动，进一步的可以使第三弹簧19收缩，进一步的可以使横杆16推动密封块17向右移动，进一步的可以使密封块17和密封圈10进行接触，进一步的密封块17可以对密封圈10磨损的部分进行补充，进一步的可以防止密封圈10 磨损从而使密封性能差，进一步的延长止回阀的使用寿命。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
