专利摘要

本实用新型公开了一种具有夹持使用展开功能的环保垃圾袋，包括展开机构和上端定位架，所述展开机构的中部安装有夹持机构，且夹持机构的内壁旋接有垃圾袋，所述上端定位架固定于夹持机构底部，且上端定位架的底部安置有连接柱，所述连接柱的底部固定有下端定位架，且夹持机构的外壁开设有折条。该具有夹持使用展开功能的环保垃圾袋通过夹持机构的设置，将夹块的内壁粘接有定位棉，可以起到强化对固定板的夹持作用，防止脱落，增大摩擦面积，并且将夹块通过滑块滑动于固定板外壁开设的轨道中，便于使用者随时进行卡合滑动以及拆卸，起到对垃圾袋的夹持固定的作用避免使用过程中发生脱落，将上端定位架、连接柱和下端定位架的材质为瓦楞纸结构。

权利要求

1.一种具有夹持使用展开功能的环保垃圾袋，包括展开机构(1)和上端定位架(3)，其特征在于：所述展开机构(1)的中部安装有夹持机构(2)，且夹持机构(2)的内壁旋接有垃圾袋(6)，所述上端定位架(3)固定于夹持机构(2)底部，且上端定位架(3)的底部安置有连接柱(4)，所述连接柱(4)的底部固定有下端定位架(5)，且夹持机构(2)的外壁开设有折条(7)。

2.根据权利要求1所述的一种具有夹持使用展开功能的环保垃圾袋，其特征在于：所述展开机构(1)包括转轴(101)、固定板(102)与轨道(103)，且展开机构(1)的端部安装有转轴(101)，所述转轴(101)的端部旋接有固定板(102)，且固定板(102)的内壁开设有轨道(103)。

3.根据权利要求2所述的一种具有夹持使用展开功能的环保垃圾袋，其特征在于：所述转轴(101)的两端与固定板(102)之间为旋接连接，且固定板(102)之间通过转轴(101)构成活动连接。

4.根据权利要求1所述的一种具有夹持使用展开功能的环保垃圾袋，其特征在于：所述夹持机构(2)包括夹块(201)、定位棉(202)与滑块(203)，且夹持机构(2)的中部安置有夹块(201)，所述夹块(201)的内壁粘接有定位棉(202)，且定位棉(202)的内壁粘接有滑块(203)。

5.根据权利要求4所述的一种具有夹持使用展开功能的环保垃圾袋，其特征在于：所述夹块(201)的内壁与定位棉(202)的外壁之间紧密贴合，且定位棉(202)与滑块(203)之间为粘接连接，并且滑块(203)通过轨道(103)与固定板(102)之间构成滑动结构。

6.根据权利要求1所述的一种具有夹持使用展开功能的环保垃圾袋，其特征在于：所述上端定位架(3)与下端定位架(5)关于连接柱(4)的中心对称分布，且下端定位架(5)之间通过折条(7)为活动连接。

说明书

技术领域

本实用新型涉及环保垃圾袋装置技术领域，具体为一种具有夹持使用展开功能的环保垃圾袋。

背景技术

环保垃圾袋包括再生料垃圾袋和新料垃圾袋，在其生产垃圾袋过程中添加了降解母料的垃圾袋叫降解垃圾袋，降解垃圾袋90天后在符合一定的条件下可以自动分解。

现有的垃圾袋功能设计单一，只在其材质方面解决环保问题，无法提高其使用率，并且不便于夹持展开，给日常生活带来了麻烦的问题，为此，我们提出一种具有夹持使用展开功能的环保垃圾袋。

实用新型内容

本实用新型的目的在于提供一种具有夹持使用展开功能的环保垃圾袋，以解决上述背景技术中提出的功能设计单一，只在其材质方面解决环保问题，无法提高其使用率，并且不便于夹持展开，给日常生活带来了麻烦的问题。

为实现上述目的，本实用新型提供如下技术方案：一种具有夹持使用展开功能的环保垃圾袋，包括展开机构和上端定位架，所述展开机构的中部安装有夹持机构，且夹持机构的内壁旋接有垃圾袋，所述上端定位架固定于夹持机构底部，且上端定位架的底部安置有连接柱，所述连接柱的底部固定有下端定位架，且夹持机构的外壁开设有折条。

优选的，所述展开机构包括转轴、固定板与轨道，且展开机构的端部安装有转轴，所述转轴的端部旋接有固定板，且固定板的内壁开设有轨道。

优选的，所述转轴的两端与固定板之间为旋接连接，且固定板之间通过转轴构成活动连接。

优选的，所述夹持机构包括夹块、定位棉与滑块，且夹持机构的中部安置有夹块，所述夹块的内壁粘接有定位棉，且定位棉的内壁粘接有滑块。

优选的，所述夹块的内壁与定位棉的外壁之间紧密贴合，且定位棉与滑块之间为粘接连接，并且滑块通过轨道与固定板之间构成滑动结构。

优选的，所述上端定位架与下端定位架关于连接柱的中心对称分布，且下端定位架之间通过折条为活动连接。

与现有技术相比，本实用新型的有益效果是：

1、将固定板通过转轴可形成旋转性能，同时固定板与转轴均设置于四个，并且之间构成环形分布，便于通过转轴的旋转，将固定板之间的两两角度拉倒最大，从而使得夹持在固定板内部的垃圾袋的进行展开，方便使用者操作。

2、将夹块的内壁粘接有定位棉，可以起到强化对固定板的夹持作用，防止脱落，增大摩擦面积，并且将夹块通过滑块滑动于固定板外壁开设的轨道中，便于使用者随时进行卡合滑动以及拆卸，起到对垃圾袋的夹持固定的作用避免使用过程中发生脱落。

3、将上端定位架、连接柱和下端定位架的材质为瓦楞纸结构，通过相互连接作用，起到对垃圾袋的支撑固定的作用，避免垃圾桶的使用，同时通过折条的折叠起到收纳作用，且其造价低廉，为可回收材质。

附图说明

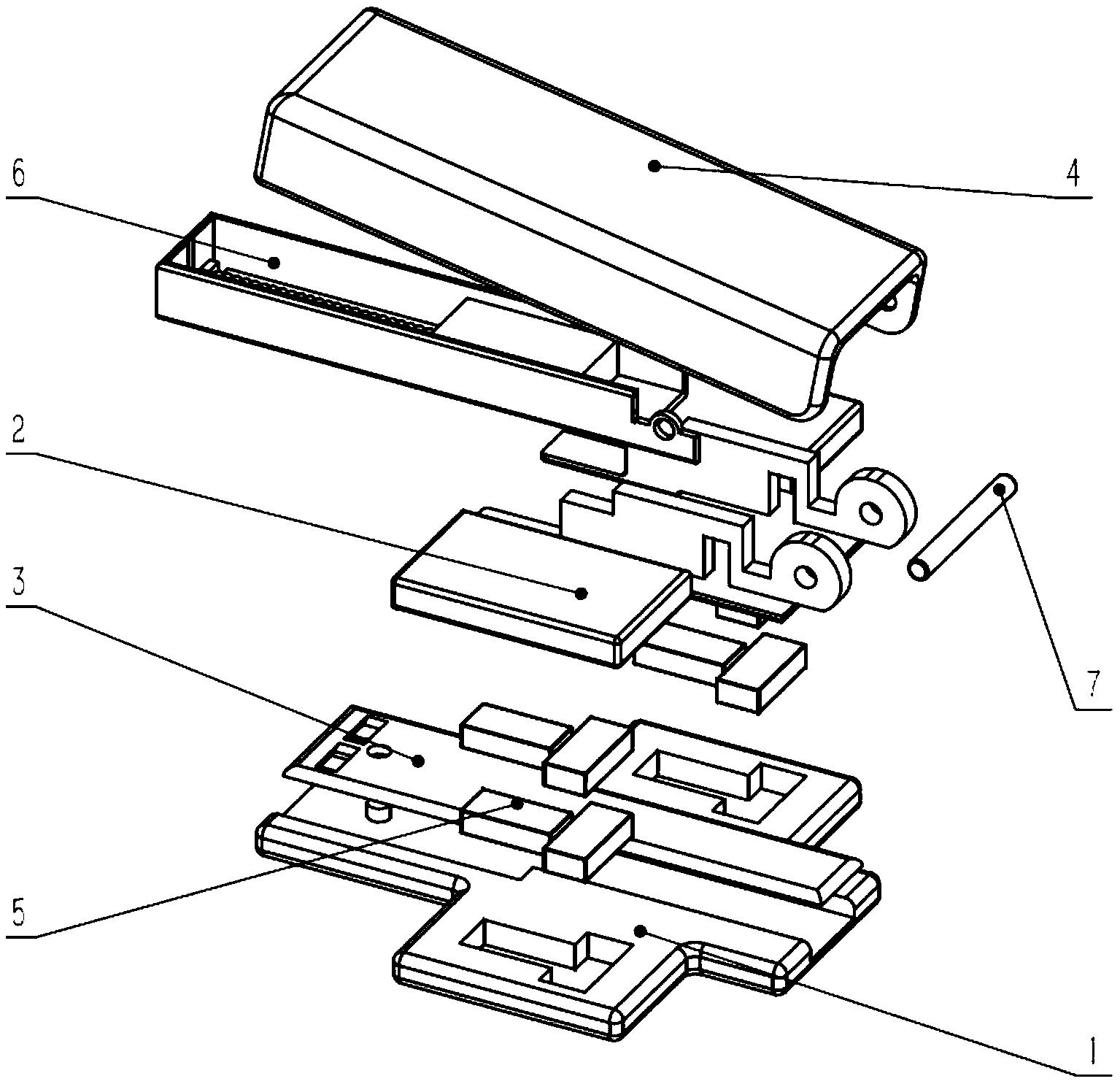

图1为本实用新型结构示意图；

图2为本实用新型俯视结构示意图；

图3为本实用新型夹块侧视结构示意图。

图中：1、展开机构；101、转轴；102、固定板；103、轨道；2、夹持机构；201、夹块；202、定位棉；203、滑块；3、上端定位架；4、连接柱；5、下端定位架；6、垃圾袋；7、折条。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种具有夹持使用展开功能的环保垃圾袋，包括展开机构1、转轴101、固定板102、轨道103、夹持机构2、夹块201、定位棉202、滑块203、上端定位架3、连接柱4、下端定位架5、垃圾袋6、折条7，展开机构1的中部安装有夹持机构2，且夹持机构2的内壁旋接有垃圾袋6，上端定位架3固定于夹持机构2底部，且上端定位架3的底部安置有连接柱4，连接柱4的底部固定有下端定位架5，且夹持机构2的外壁开设有折条7。

展开机构1包括转轴101、固定板102与轨道103，且展开机构1的端部安装有转轴101，转轴101的端部旋接有固定板102，且固定板102的内壁开设有轨道103，转轴101的两端与固定板102之间为旋接连接，且固定板102之间通过转轴101构成活动连接，此设计将固定板102通过转轴101可形成旋转性能，同时固定板102与转轴101均设置于四个，并且之间构成环形分布，便于通过转轴101的旋转，将固定板102之间的两两角度拉倒最大，从而使得夹持在固定板102内部的垃圾袋6的进行展开，方便使用者操作；

夹持机构2包括夹块201、定位棉202与滑块203，且夹持机构2的中部安置有夹块201，夹块201的内壁粘接有定位棉202，且定位棉202的内壁粘接有滑块203，夹块201的内壁与定位棉202的外壁之间紧密贴合，且定位棉202与滑块203之间为粘接连接，并且滑块203通过轨道103与固定板102之间构成滑动结构，此设计将夹块201的内壁粘接有定位棉202，可以起到强化对固定板102的夹持作用，防止脱落，增大摩擦面积，并且将夹块201通过滑块203滑动于固定板102外壁开设的轨道103中，便于使用者随时进行卡合滑动以及拆卸，起到对垃圾袋6的夹持固定的作用避免使用过程中发生脱落；

上端定位架3与下端定位架5关于连接柱4的中心对称分布，且下端定位架5之间通过折条7为活动连接，此设计将上端定位架3、连接柱4和下端定位架5的材质为瓦楞纸结构，通过相互连接作用，起到对垃圾袋6的支撑固定的作用，避免垃圾桶的使用，同时通过折条7的折叠起到收纳作用，且其造价低廉，为可回收材质。

工作原理：对于这类的具有夹持使用展开功能的环保垃圾袋，首先通过将垃圾袋6放置于双层结构的固定板102中，之后将夹块201通过其内壁粘接的滑块203滑动于固定板102外壁开设的轨道103中，从而使得夹块201对垃圾袋6与固定板102起到夹持固定作用，并且夹块201内壁粘接有定位棉202，可以强化夹持作用，增大摩擦接触面积，随后通过转轴101两端旋接的固定板102，开始进行旋转，使得固定板102之间的角度旋转到最大，起到对垃圾袋6的展开作用，避免使用者无法对垃圾袋6进行展开的情况，并且同时下端定位架5通过折条7之间形成旋转性能，从而打开下端定位架5，最后上端定位架3、连接柱4和下端定位架5之间的连接作用，使得垃圾袋6可以起到支撑效果，代替垃圾桶的作用，并且其材质均为纸质结构，便于回收处理。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
