专利摘要

本实用新型提供了一种具有悬挂功能的电力设备检修辅助装置，涉及电力设备检修技术领域，包括：底板、伸缩气杆、置物板、支柱、电机、螺纹杆、螺纹筒、夹钩；底板为中部有凹槽结构，且凹槽左、右两端均固定安装有气杆，置物板的下表面固定安装于气杆的顶部，且左、右两端均固定安装有支柱，且支柱为内侧固定有凹槽结构，电机固定安装于凹槽内部，且沿转动轴方向转动连接有螺纹杆，螺纹筒套接安装于螺纹杆的外侧，夹钩固定安装于螺纹筒的底端。本实用新型通过固定安装在地板凹槽内部的气杆，可以有效的让置物板实现升降，进一步的，通过螺纹筒可以有效的实现固定安装在底端夹钩的左、右运动。

权利要求

1.一种具有悬挂功能的电力设备检修辅助装置，包括：底板(1)，第一伸缩气杆(2)，置物板(3)，支柱(4)，滑槽(5)，限位块(6)，电机(7)，螺纹杆(8)，转轴(9)，第一螺纹筒(10)，导向杆(11)，第二螺纹筒(12)，连接杆(13)，夹钩底座(14)，夹钩(15)，连接座(16)，滑块(17)，第二伸缩气杆(18)，横板(19)；其特征在于：所述底板(1)为中部固定有凹槽结构，且凹槽左、右两端均固定有第一伸缩气杆(2)，所述置物板(3)的底端固定安装于第一伸缩气杆(2)的顶部，且左、右两端均固定安装有支柱(4)，且支柱(4)内侧上端为固定有凹槽结构，所述滑槽(5)嵌入安装于支柱(4)的内侧，所述电机(7)固定安装于支柱(4)内侧的凹槽内部，所述转轴(9)转动安装于固定安装在置物板(3)左端的支柱(4)的内侧上端，所述螺纹杆(8)一端转动连接于电机(7)的转动轴上，另一端固定连接于转轴(9)内部，所述第一螺纹筒(10)套接安装于螺纹杆(8)外侧，所述导向杆(11)固定安装于支柱(4)的内侧，且外侧套接安装有第二螺纹筒(12)，所述连接杆(13)一端固定于第一螺纹筒(10)底端，另一端固定于第二螺纹筒(12)的顶端，所述夹钩底座(14)固定安装于第二螺纹筒(12)的底端，且底端通过转轴(9)转动连接有夹钩(15)，所述连接座(16)固定安装于夹钩(15)上表面，所述滑块(17)滑动安装于导向杆(11)内部，所述第二伸缩气杆(18)一端固定安装于滑块(17)的底端，另一端固定安装于连接座(16)的顶端，所述横板(19)固定安装于支柱(4)的顶端。

2.根据权利要求1所述的一种具有悬挂功能的电力设备检修辅助装置，其特征在于：所述第一伸缩气杆(2)与第二伸缩气杆(18)均为可遥控控制气杆。

3.根据权利要求1所述的一种具有悬挂功能的电力设备检修辅助装置，其特征在于：所述第一螺纹筒(10)与第二螺纹筒(12)的均为左、右两端固定安装有橡胶垫结构。

4.根据权利要求1所述的一种具有悬挂功能的电力设备检修辅助装置，其特征在于:所述滑槽(5)内部固定安装有限位块(6)。

5.根据权利要求1所述的一种具有悬挂功能的电力设备检修辅助装置，其特征在于：所述导向杆(11)为内部固定有凹槽结构。

说明书

技术领域

本实用新型涉及电力设备检修技术领域，更具体地说，特别涉及一种具有悬挂功能的电力设备检修辅助装置。

背景技术

电力设备检修主要包括发电设备与供电设备两大类，检修意思就是对机器或者其他的物品进行检验与维修，目前的一部分电力设备在进行检修工作时，需要对电力设备进行检修悬挂，存在这不便于对电力设备进行悬挂的问题。

实用新型内容

(一)技术问题

本实用新型提供一种具有悬挂功能的电力设备检修辅助装置，以解决由于在对电力设备进行检修悬挂时不便于悬挂的问题。

(二)技术方案

本实用新型提供了一种具有悬挂功能的电力设备检修辅助装置，包括：底板，第一伸缩气杆，置物板，支柱，滑槽，限位块，电机，螺纹杆，转轴，第一螺纹筒，导向杆，第二螺纹筒，连接杆，夹钩底座，夹钩，连接座，滑块，第二伸缩气杆，横板；所述底板为中部固定有凹槽结构，且凹槽左、右两端均固定有第一伸缩气杆，所述置物板的底端固定安装于第一伸缩气杆的顶部，且左、右两端均固定安装有支柱，且支柱内侧上端为固定有凹槽结构，所述滑槽嵌入安装于支柱的内侧，所述电机固定安装于支柱内侧的凹槽内部，所述转轴转动安装于固定安装在置物板左端的支柱的内侧上端，所述螺纹杆一端转动连接于电机的转动轴上，另一端固定连接于转轴内部，所述第一螺纹筒套接安装于螺纹杆外侧，所述导向杆固定安装于支柱的内侧，且外侧套接安装有第二螺纹筒，所述连接杆一端固定于第一螺纹筒底端，另一端固定于第二螺纹筒的顶端，所述夹钩底座固定安装于第二螺纹筒的底端，且底端通过转轴转动连接有夹钩，所述连接座固定安装于夹钩上表面，所述滑块滑动安装于导向杆内部，所述第二伸缩气杆一端固定安装于滑块的底端，另一端固定安装于连接座的顶端，所述横板固定安装于支柱的顶端。

优选的，所述第一伸缩气杆与第二伸缩气杆均为可遥控控制气杆。

优选的，所述第一螺纹筒与第二螺纹筒的均为左、右两端固定安装有橡胶垫结构。

优选的，所述滑槽内部固定安装有限位块。

优选的，所述导向杆为内部固定有凹槽结构。

(三)有益效果

本实用新型通过固定安装在底板凹槽左、右两侧的第一伸缩气杆、置物板与嵌入安装于支柱内侧的滑槽的位置、结构配合下可以有效的实现置物板的上下运动，进一步的，通过固定安装在滑槽内部的限位块的作用下可以有效的置物板与夹钩的碰撞，有效的避免了放置在置物板上表面的电力设备的损坏。

其次，通过固定安装在支柱凹槽内部的电机、螺纹杆、转轴与第一螺纹筒的位置、结构配合下可以有效的实现第一螺纹筒的左、右移动，进一步的，在通过固定安装在第一螺纹筒下表面的连接杆可以带动第二螺纹筒的左右运动，更进一步的，通过第二螺纹筒的作用下带动固定安装在夹钩底座下表面的夹钩进行左右移动。

再者，通过连接杆的结构可以有效的保证第二螺纹筒的运动方向不偏移，通过滑动连接在连接杆外侧的滑块、固定安装在滑块底端的第二伸缩气杆与固定安装在夹钩上表面的连接座的作用下，更加有效地保证了夹钩的张合作用，有效的避免了电力设备的脱落。

附图说明

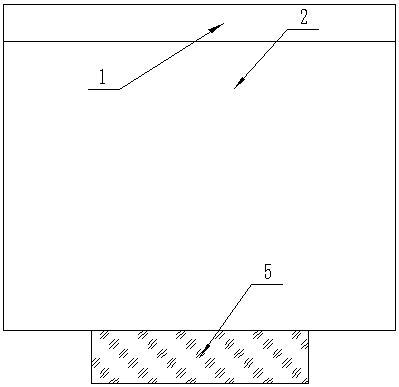

图1为本实用新型的结构示意图。

图2为本实用新型的导向杆侧视结构示意图。

在图1至图2中，部件名称或线条与附图编号的对应关系为：

底板-1，第一伸缩气杆-2，置物板-3，支柱-4，滑槽-5，限位块 -6，电机-7，螺纹杆-8，转轴-9，第一螺纹筒-10，导向杆-11，第二螺纹筒-12，连接杆-13，夹钩底座-14，夹钩-15，连接座-16，滑块 -17，第二伸缩气杆-18，横板-19。

具体实施方式

下面结合附图和实施例对本实用新型的实施方式作进一步详细描述。以下实施例用于说明本实用新型，但不能用来限制本实用新型的范围。

请参考图1至图2；

本实用新型提出了一种具有悬挂功能的电力设备检修辅助装置，包括：底板1，第一伸缩气杆2，置物板3，支柱4，滑槽5，限位块6，电机7，螺纹杆8，转轴9，第一螺纹筒10，导向杆11，第二螺纹筒12，连接杆13，夹钩底座14，夹钩15，连接座16，滑块17，第二伸缩气杆 18，横板19；底板1为中部固定有凹槽结构，且凹槽左、右两端均固定有第一伸缩气杆2，置物板3的底端固定安装于第一伸缩气杆2的顶部，且左、右两端均固定安装有支柱4，且支柱4内侧上端为固定有凹槽结构，滑槽5嵌入安装于支柱4的内侧，电机7固定安装于支柱4内侧的凹槽内部，转轴9转动安装于固定安装在置物板3左端的支柱4的内侧上端，螺纹杆8一端转动连接于电机7的转动轴上，另一端固定连接于转轴9内部，第一螺纹筒10套接安装于螺纹杆8外侧，导向杆11固定安装于支柱4的内侧，且外侧套接安装有第二螺纹筒12，连接杆13一端固定于第一螺纹筒10底端，另一端固定于第二螺纹筒12的顶端，夹钩底座14固定安装于第二螺纹筒12的底端，且底端通过转轴9转动连接有夹钩15，连接座16固定安装于夹钩15上表面，滑块17滑动安装于导向杆11内部，第二伸缩气杆18一端固定安装于滑块17的底端，另一端固定安装于连接座16的顶端，横板19固定安装于支柱4的顶端。

其中，第一伸缩气杆2与第二伸缩气杆18均为可遥控控制气杆。

其中，第一螺纹筒10与第二螺纹筒12的均为左、右两端固定安装有橡胶垫结构。

其中，滑槽5内部固定安装有限位块6。

其中，导向杆11为内部固定有凹槽结构。

本实施例的具体使用方式与作用：本实用新型在使用时，首先，将需要进行悬挂检修的电力设备平稳的放置在置物板3的上表面，然后开启电机7，进一步的，电机7带动螺纹杆8在转轴9内部进行转动，螺纹杆8带动第一螺纹筒10进行向左运动，进一步的，通过第一螺纹筒10在连接杆13的连接作用下带动第二螺纹筒12在导向杆 11内部进行向左运动，第二螺纹筒12带动滑块17进行向左运动，进一步的，当置物板3向上运动至于限位块6下表面接合时，更进一步的，夹钩15运动到放置在置物板3上表面的电力设备正上方时，开启第二伸缩气杆18进行拉升作用，进一步的，在转轴9与第二伸缩气杆18的配合作用下带动夹钩15进行夹合运动，当第二伸缩气杆 18达到最大拉升点时控制第一伸缩气杆2进行收缩，进一步的，置物板3开始向下运动。

本实用新型的实施例是为了示例和描述起见而给出的，而并不是无遗漏的或者将本实用新型限于所公开的形式。很多修改和变化对于本领域的普通技术人员而言是显而易见的。选择和描述实施例是为了更好说明本实用新型的原理和实际应用，并且使本领域的普通技术人员能够理解本实用新型从而设计适于特定用途的带有各种修改的各种实施例。
