专利摘要

本实用新型提供了一种带有侧喷花洒的可调式花洒，包括喷水管、淋浴花洒、滑轨、软管、侧喷花洒、滑块，喷水管的末端转动连接有淋浴花洒，喷水管上下两端均固定连接有连接柱，连接柱的另一端固定连接有滑轨，滑轨的两侧均开有若干螺纹孔，滑轨的内壁滑动连接有滑块，滑块的中间开有螺纹连接孔，喷水管的右侧固定连接有两个连接头，连接头的另一端螺纹连接有软管，软管的另一端螺纹连接有螺纹连接管，螺纹连接管螺纹连接在螺纹连接孔的内部，螺纹连接管的右端出水口螺纹连接有侧喷花洒。通过将侧喷花洒固定连接在滑块上，然后再通过滑块与滑轨的配合，实现上下移动，以此可以对侧喷花洒进行高度调节，适合不同身高的人。

权利要求

1.一种带有侧喷花洒的可调式花洒，包括喷水管（1）、淋浴花洒（2）、滑轨（4）、软管（6）、侧喷花洒（9）、滑块（10），所述喷水管（1）的末端转动连接有淋浴花洒（2），所述喷水管（1）上下两端均固定连接有连接柱（3），所述连接柱（3）的另一端固定连接有滑轨（4），所述滑轨（4）的两侧均开有若干螺纹孔（11），所述螺纹孔（11）上插接有螺栓（12），所述滑轨（4）的内壁滑动连接有滑块（10），所述滑块（10）的中间开有螺纹连接孔（13），所述喷水管（1）的右侧固定连接有两个连接头（5），所述连接头（5）的另一端螺纹连接有软管（6），所述软管（6）的另一端螺纹连接有螺纹连接管（7），所述螺纹连接管（7）螺纹连接在螺纹连接孔（13）的内部，所述螺纹连接管（7）贯穿滑块（10），所述螺纹连接管（7）的左端固定设置有手动球阀（8），所述螺纹连接管（7）的右端出水口螺纹连接有侧喷花洒（9）。

2.根据权利要求1所述的一种带有侧喷花洒的可调式花洒，其特征在于：所述淋浴花洒（2）与喷水管（1）的连接处设置有万向节。

3.根据权利要求1所述的一种带有侧喷花洒的可调式花洒，其特征在于：所述喷水管（1）的底部螺纹连接在浴室水管上。

4.根据权利要求1所述的一种带有侧喷花洒的可调式花洒，其特征在于：所述螺纹孔（11）贯穿滑轨（4）的侧壁。

5.根据权利要求1所述的一种带有侧喷花洒的可调式花洒，其特征在于：所述螺纹连接孔（13）为通孔。

说明书

技术领域

本实用新型涉及洗浴设备技术领域，具体为一种花洒。

背景技术

所谓侧喷花洒则是头顶花洒和体位花洒的结合体，侧喷花洒不仅能够提供头顶淋浴，还能提供侧面喷洗的功能，但现目前大多数侧喷花洒无法根据不同的身高进行高度调节，为此我们提出了一种带有侧喷花洒的可调式花洒，以解决上述提出的技术问题。

实用新型内容

本实用新型的主要目的为提供一种带有侧喷花洒的可调式花洒以解决上述提出现目前大多数侧喷花洒无法根据不同的身高进行高度调节的问题，通过将侧喷花洒固定连接在滑块上，然后再通过滑块与滑轨的配合，实现上下移动，以此可以对侧喷花洒进行高度调节，适合不同身高的人。

为实现上述目的，本实用新型提供了一种带有侧喷花洒的可调式花洒，包括喷水管、淋浴花洒、滑轨、软管、侧喷花洒、滑块，所述喷水管的末端转动连接有淋浴花洒，所述喷水管上下两端均固定连接有连接柱，所述连接柱的另一端固定连接有滑轨，所述滑轨的两侧均开有若干螺纹孔，所述螺纹孔上插接有螺栓，所述滑轨的内壁滑动连接有滑块，所述滑块的中间开有螺纹连接孔，所述喷水管的右侧固定连接有两个连接头，所述连接头的另一端螺纹连接有软管，所述软管的另一端螺纹连接有螺纹连接管，所述螺纹连接管螺纹连接在螺纹连接孔的内部，所述螺纹连接管贯穿滑块，所述螺纹连接管的左端固定设置有手动球阀，所述螺纹连接管的右端出水口螺纹连接有侧喷花洒。

进一步的，所述淋浴花洒与喷水管的连接处设置有万向节。

进一步的，所述喷水管的底部螺纹连接在浴室水管上。

进一步的，所述螺纹孔贯穿滑轨的侧壁。

进一步的，所述螺纹连接孔为通孔。

本实用新型提供了一种带有侧喷花洒的可调式花洒，具有以下有益效果:

通过将侧喷花洒固定连接在滑块上，然后再通过滑块与滑轨的配合，实现上下移动，以此可以对侧喷花洒进行高度调节，适合不同身高的人。

附图说明

图1为本实用新型一种带有侧喷花洒的可调式花洒的侧面结构图。

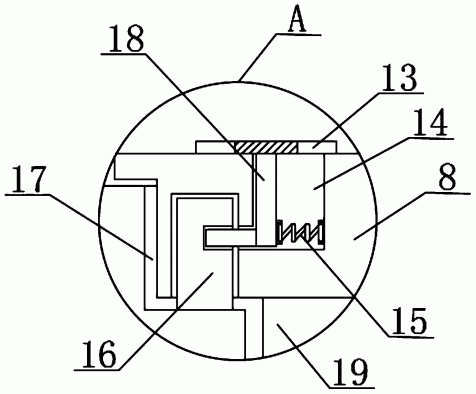

图2为本实用新型一种带有侧喷花洒的可调式花洒图1的A处局部放大图。

图3为本实用新型一种带有侧喷花洒的可调式花洒的导轨与滑块正面局部结构图。

图4为本实用新型一种带有侧喷花洒的可调式花洒的侧喷花洒俯视结构图。

图1-4中：1-喷水管，2-淋浴花洒，3-连接柱，4-滑轨，5-连接头，6-软管，7-螺纹连接管，8-手动球阀，9-侧喷花洒，10-滑块，11-螺纹孔，12-螺栓，13-螺纹连接孔。

具体实施方式

应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

下面将结合本实用新型的实施例中的附图，对本实用新型的实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明的一部分实施例，而不是全部的实施例，基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型的范围。

需要说明，本实用新型的实施例中所有方向性指示（诸如上、下、左、右、前、后……）仅用于解释在某一特定姿态（如附图所示）下各部件之间的相对位置关系、运动情况等，如果该特定姿态发生改变时，则该方向性指示也相应地随之改变的连接可以是直接连接，也可以是间接连接。

请参阅图1至图4，为本实用新型一实施例中的一种带有侧喷花洒的可调式花洒的侧面结构图、图1的A处局部放大图、导轨与滑块正面局部结构图和侧喷花洒俯视结构图。

本实用新型提供一种带有侧喷花洒的可调式花洒，包括喷水管1、淋浴花洒2、连接柱3、滑轨4、连接头5、软管6、螺纹连接管7、手动球阀8、侧喷花洒9、滑块10、螺纹孔11，螺栓12和螺纹连接孔13，喷水管1的末端转动连接有淋浴花洒2，喷水管1上下两端均固定连接有连接柱3，连接柱3的另一端固定连接有滑轨4，滑轨4的两侧均开有若干螺纹孔11，螺纹孔11上插接有螺栓12，滑轨4的内壁滑动连接有滑块10，滑块10的中间开有螺纹连接孔13，喷水管1的右侧固定连接有两个连接头5，连接头5的另一端螺纹连接有软管6，软管6的另一端螺纹连接有螺纹连接管7，螺纹连接管7螺纹连接在螺纹连接孔13的内部，螺纹连接管7贯穿滑块10，螺纹连接管7的左端固定设置有手动球阀8，螺纹连接管7的右端出水口螺纹连接有侧喷花洒9。

本实用新型中，淋浴花洒2与喷水管1的连接处设置有万向节，以此可以对淋浴花洒2的喷洒角度进行调节。

本实用新型中，喷水管1的底部螺纹连接在浴室水管上。

本实用新型中，螺纹孔11贯穿滑轨4的侧壁。

本实用新型中，螺纹连接孔13为通孔。

在使用本实用新型一种带有侧喷花洒的可调式花洒时，洗浴时，水从喷水管1流动至淋浴花洒2，而后由淋浴花洒2往下喷出，如需要侧喷时，手动打开手动球阀8，而后水从喷水管1由连接头5流动至软管6，而后再从软管6流动至螺纹连接管7，之后由侧喷花洒9喷出，如需调节侧面花洒高度时，先将滑块10底部两侧的螺栓12从螺纹孔11内拔出，然后在滑轨4内移动滑块10，当调至到所需高度时，再将螺栓12插入离滑块10底部最近的螺纹孔11，以此将滑块10支持并固定，手动球阀8可以调节侧喷花洒9的流量。

以上的仅是本实用新型的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本实用新型构思的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。
