专利摘要

专利摘要

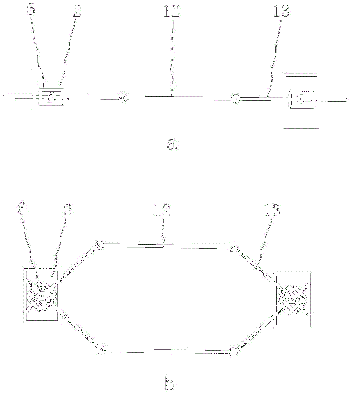

本实用新型提供了一种节省空间的立式折叠多层的晾衣架，包括支撑柱框架、连接块、内活动杆、外活动杆、齿轮、齿轮连接块、双内活动杆连接块、弹簧座、弹簧、挂杆轴端、挂杆、衣架孔、万向轮，支撑柱框架柱身居中处与顶部的前端分别固定安装有连接块，连接块的前端转动安装有内活动杆，内活动杆的左端铰接有外活动杆，外活动杆的左端固定安装有齿轮，齿轮的一侧嵌入活动连接有齿轮连接块。本实用新型中通过活动杆与挂杆进行折叠伸缩，通过齿轮连接块灵活扩展，扩展和收缩程度大，通过衣架孔防止衣架打滑，通过弹簧辅助折叠收纳，方便人们使用。

权利要求

1.一种节省空间的立式折叠多层的晾衣架，包括支撑柱框架(1)、连接块(2)、内活动杆(3)、外活动杆(4)、齿轮(5)、齿轮连接块(6)、双内活动杆连接块(7)、弹簧座(8)、弹簧(9)、挂杆轴端(10)、挂杆(11)、衣架孔(12)、万向轮(13)，其特征在于，所述支撑柱框架(1)柱身居中处与顶部的前端分别固定安装有连接块(2)，所述连接块(2)的前端转动安装有内活动杆(3)，所述内活动杆(3)的左端铰接有外活动杆(4)，所述外活动杆(4)的左端固定安装有齿轮(5)，所述齿轮(5)的一侧嵌入活动连接有齿轮连接块(6)，且内活动杆(3)活动安装有双内活动杆连接块(7)，所述连接块(2)的左侧、齿轮连接块(6)的左右两侧、双内活动杆连接块(7)的右侧均固定安装有弹簧座(8)，所述弹簧座(8)之间固定安装有弹簧(9)，所述内活动杆(3)与外活动杆(4)的相交处设有挂杆轴端(10)，所述挂杆轴端(10)固定连接有挂杆(11)，所述挂杆(11)表面顶部设有衣架孔(12)，所述支撑柱框架(1)底部固定安装有万向轮(13)。

2.根据权利要求1所述的一种节省空间的立式折叠多层的晾衣架，其特征在于，所述连接块(2)与双内活动杆连接块(7)内部设有轴承，轴承连接有凸出的柱体铰接内活动杆(3)。

3.根据权利要求1所述的一种节省空间的立式折叠多层的晾衣架，其特征在于，所述挂杆(11)为伸缩杆结构，其伸缩外杆和内杆的顶部表面分别设有三个衣架孔(12)，且衣架孔(12)相对另一挂杆(11)的衣架孔(12)相互错开。

4.根据权利要求1所述的一种节省空间的立式折叠多层的晾衣架，其特征在于，所述挂杆轴端(10)为圆柱体，且中间部分凹陷形成环形凹槽，凹槽内铰接相交的内活动杆(3)与外活动杆(4)。

5.根据权利要求1所述的一种节省空间的立式折叠多层的晾衣架，其特征在于，所述齿轮连接块(6)顶部设有插销结构，且插销底端呈扁平的一字结构，嵌入至齿轮(5)的齿牙缝隙间，且齿轮(5)与另一齿轮(5)啮合。

6.根据权利要求1所述的一种节省空间的立式折叠多层的晾衣架，其特征在于，所述双内活动杆连接块(7)的左侧设有与右侧各结构相同的镜面结构。

说明书

技术领域

本实用新型涉及家具技术领域，尤其涉及一种折叠晾衣架。

背景技术

目前，随着城市人口密度增加，小户型住宅不断涌现，因这种住宅空间狭小，突显了晾晒衣服困难的问题，传统晾衣服多使用固定式晾衣杆，挂衣杆位置高，晾衣服不方便，占用空间较大且不美观；是家家户户都有的东西，但是传统的晾衣架通常是不可折叠的，这就导致搬运极为不便，同时在未晾挂衣物时，其占用空间大，无法满足人们的日常需求，因此，针对于上述问题，设计出一种节省空间的立式折叠多层的晾衣架。

实用新型内容

本实用新型的目的是为了解决背景技术中存在的缺点，而提出的一种节省空间的立式折叠多层的晾衣架。

为了实现上述目的，本实用新型采用了如下技术方案：

一种节省空间的立式折叠多层的晾衣架，包括支撑柱框架、连接块、内活动杆、外活动杆、齿轮、齿轮连接块、双内活动杆连接块、弹簧座、弹簧、挂杆轴端、挂杆、衣架孔、万向轮，所述支撑柱框架柱身居中处与顶部的前端分别固定安装有连接块，所述连接块的前端转动安装有内活动杆，所述内活动杆的左端铰接有外活动杆，所述外活动杆的左端固定安装有齿轮，所述齿轮的一侧嵌入活动连接有齿轮连接块，且内活动杆活动安装有双内活动杆连接块，所述连接块的左侧、齿轮连接块的左右两侧、双内活动杆连接块的右侧均固定安装有弹簧座，所述弹簧座之间固定安装有弹簧，所述内活动杆与外活动杆的相交处设有挂杆轴端，所述挂杆轴端固定连接有挂杆，所述挂杆表面顶部设有衣架孔，所述支撑柱框架底部固定安装有万向轮。

作为上述技术方案的进一步描述：所述连接块与双内活动杆连接块内部设有轴承，轴承连接有凸出的柱体铰接内活动杆。

作为上述技术方案的进一步描述：所述挂杆为伸缩杆结构，其伸缩外杆和内杆的顶部表面分别设有三个衣架孔，且衣架孔相对另一挂杆的衣架孔相互错开。

作为上述技术方案的进一步描述：所述挂杆轴端为圆柱体，且中间部分凹陷形成环形凹槽，凹槽内铰接相交的内活动杆与外活动杆。

作为上述技术方案的进一步描述：所述齿轮连接块顶部设有插销结构，且插销底端呈扁平的一字结构，嵌入至齿轮的齿牙缝隙间，且齿轮与另一齿轮啮合。

作为上述技术方案的进一步描述：所述双内活动杆连接块的左侧设有与右侧各结构相同的镜面结构。

有益效果：

1、本实用新型中通过活动杆与连接块形成可左右折叠结构，通过挂杆与活动杆形成可前后伸缩结构，使用时，可通过齿轮连接块的插销自由控制扩展程度，占地空间灵活多变，在不使用时可将其收缩折叠，通过弹簧之间对拉，松开齿轮插销时由弹簧辅助拉拢，方便人们折叠收纳，且收缩程度大占地面积小。

2、其次，通过挂杆上设置衣架孔，使衣架挂钩能稳固在挂杆上，防止风吹等因素衣架打滑导致衣服挤在一起，且扩展后重心平稳，防止衣服晾挂在一处集中导致晾衣架倾倒，相邻的挂杆上所设的衣架孔相互错开，在未取出衣服折叠衣架时，衣服互相嵌入空隙间，可作临时衣柜收纳衣服使用。

附图说明

图1为本实用新型中正视剖面结构示意图；

图2为本实用新型中整体结构示意图；

图3为本实用新型中衣架孔结构示意图；

图4为本实用新型中图1A处放大示意图。

图例说明：

支撑柱框架1；连接块2；内活动杆3；外活动杆4；齿轮5；齿轮连接块6；双内活动杆连接块7；弹簧座8；弹簧9；挂杆轴端10；挂杆11；衣架孔12；万向轮13。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。

参照图1-4，一种节省空间的立式折叠多层的晾衣架，包括支撑柱框架1、连接块2、内活动杆3、外活动杆4、齿轮5、齿轮连接块6、双内活动杆连接块7、弹簧座8、弹簧9、挂杆轴端10、挂杆11、衣架孔12、万向轮13，支撑柱框架1柱身居中处与顶部的前端分别固定安装有连接块2，连接块2的前端转动安装有内活动杆3，内活动杆3的左端铰接有外活动杆4，外活动杆4的左端固定安装有齿轮5，齿轮5的一侧嵌入活动连接有齿轮连接块6，且内活动杆3活动安装有双内活动杆连接块7，连接块2的左侧、齿轮连接块6的左右两侧、双内活动杆连接块7的右侧均固定安装有弹簧座8，弹簧座8之间固定安装有弹簧9，内活动杆3与外活动杆4的相交处设有挂杆轴端10，挂杆轴端10固定连接有挂杆11，挂杆11表面顶部设有衣架孔12，支撑柱框架1底部固定安装有万向轮13。

其中，连接块2与双内活动杆连接块7内部设有轴承，轴承连接有凸出的柱体铰接内活动杆3，使内活动杆3可在支撑柱框架1上旋转。

其中，挂杆11为伸缩杆结构，其伸缩外杆和内杆的顶部表面分别设有三个衣架孔12，且衣架孔12相对另一挂杆11的衣架孔12相互错开，在未前后收缩的情况下进行折叠时，未取出的衣服可互相嵌入间隙中，方便人们使用，衣架孔12防止衣架挂钩打滑。

其中，挂杆轴端10为圆柱体，且中间部分凹陷形成环形凹槽，凹槽内铰接相交的内活动杆3与外活动杆4。

其中，齿轮连接块6顶部设有插销结构，且插销底端呈扁平的一字结构，嵌入至齿轮5的齿牙缝隙间，且齿轮5与另一齿轮5啮合，通过齿轮5与插销配合，方便灵活扩展。

其中，双内活动杆连接块7的左侧设有与右侧各结构相同的镜面结构，形成左右对称的结构，美化晾衣架的外观，且左右可分别拓展提升灵活性。

工作原理：使用时，下压齿轮连接块6上的外活动杆3，使其一侧展开，并按下齿轮连接块6上的插销，防止齿轮5继续转动，以此固定住晾衣架的一侧，展开后的晾衣架重心平稳可防止集中晾挂发生倾倒，继续展开挂杆11，能够增加晾衣架容量，衣架挂钩挂入衣架孔12内，防止打滑导致衣服挤压在一起，相邻的挂杆11上所设的衣架孔12相互错开，在未取出衣服折叠衣架时，衣服互相嵌入空隙间，可作临时衣柜收纳衣服使用，不使用时，拔起插销，通过弹簧9拉拢连接块与齿轮连接块，使内活动杆3与外活动杆4收缩，辅助人们折叠衣架，提升便利性。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
