专利摘要

本实用新型提供了一种可以自由进行偏移翻转的农业食品风干架，包括有主体、风干网、夹持杆和翻转球，主体顶端中部嵌入设置有风干网，主体顶端中部嵌入设置于夹持杆，夹持杆中部嵌入设置有翻转球；主体包括有底座，风干网包括有夹持层、贯通槽和连接层，连接层包括有固定夹层，夹持杆包括有延伸环、延伸杆和固定块，翻转球包括有夹持块、施力槽和旋转轴，该装置设置有翻转球，通过翻转球来将风干网连接在主体上，使得其在需要调整其曝晒方向的时候可以直接对风干网进行旋转，而不需要对整个主体进行移动。

权利要求

1.一种可以自由进行偏移翻转的农业食品风干架，包括有主体(1)、风干网(2)、夹持杆(3)和翻转球(4)，其特征在于：所述主体(1)顶端中部嵌入设置有风干网(2)，所述主体(1)顶端中部嵌入设置于夹持杆(3)，所述夹持杆(3)中部嵌入设置有翻转球(4)；

所述主体(1)包括有底座(101)，所述底座(101)固定连接于主体(1)底端；

所述风干网(2)包括有夹持层(201)、贯通槽(202)和连接层(203)，所述夹持层(201)嵌入设置于风干网(2)一侧，所述贯通槽(202)开口设置于风干网(2)周围，所述连接层(203)固定连接于风干网(2)中部；

所述连接层(203)包括有固定夹层(2031)，所述固定夹层(2031)中部固定连接有固定夹层(2031)；

所述夹持杆(3)包括有延伸环(301)、延伸杆(302)和固定块(303)，所述延伸环(301)嵌入设置于夹持杆(3)靠近一端周围，所述延伸杆(302)嵌入设置于夹持杆(3)一端内部，所述固定块(303)固定连接于延伸杆(302)一端；

所述翻转球(4)包括有夹持块(401)、施力槽(402)和旋转轴(403)，所述夹持块(401)嵌入设置于翻转球(4)上方，所述施力槽(402)开口设置于夹持块(401)靠近顶端两侧，所述旋转轴(403)固定连接于夹持块(401)底端。

2.根据权利要求1所述的一种可以自由进行偏移翻转的农业食品风干架，其特征在于：所述贯通槽(202)为风干网(2)周围呈长方形状的开槽，且开槽为上下左右进行设置。

3.根据权利要求1所述的一种可以自由进行偏移翻转的农业食品风干架，其特征在于：所述连接层(203)为风干网(2)中部呈圆形状的板材。

4.根据权利要求1所述的一种可以自由进行偏移翻转的农业食品风干架，其特征在于：所述固定夹层(2031)为连接层(203)中部呈圆形状的开槽，且开槽的中部内壁还凸起设置有直径小的圆环。

5.根据权利要求1所述的一种可以自由进行偏移翻转的农业食品风干架，其特征在于：所述延伸环(301)为套接设置于夹持杆(3)一端周围表面，其延伸环(301)的内壁一侧的凸起嵌入进夹持杆(3)周围表面半圆环状的开槽中。

6.根据权利要求1所述的一种可以自由进行偏移翻转的农业食品风干架，其特征在于：所述延伸杆(302)为嵌入在夹持杆(3)一端内部的表面带有螺纹槽痕的圆柱体，且延伸杆(302)表面的螺纹与延伸环(301)内壁一侧凸起表面的螺纹相嵌合。

7.根据权利要求1所述的一种可以自由进行偏移翻转的农业食品风干架，其特征在于：所述固定块(303)为延伸杆(302)一端嵌入连接的呈圆弧状弯曲凹陷的板材，且弯曲凹陷的板材与翻转球(4)相嵌合。

说明书

技术领域

本实用新型涉及农业食品加工技术领域，具体的，涉及一种农业食品风干架。

背景技术

农业食品是指通过人工的种植来生产出一系列可进行食用的日常食物，而一下农业食品在收获后需要对其进行再次加工才可以让其进行食用，其中风干在将食物中的水分排出，使得其能够让食物的保存更加的长久，而对在对其进行风干的时候是通过将其放置在风干架上让通过自然风来对其进行风干的，但是现有的风干架在排放完成后如果需要调整其曝晒的位置的时候需要去移动整个主体来进行位置和方向的调整。

实用新型内容

本实用新型旨在于农业食品风干架在进行风干的时候如果需要进行方向和位置的调整需要对整个主体进行移动使得其在进行方向位置调整时候十分麻烦的技术问题.

为实现上述目的，本实用新型提供如下技术方案：

一种可以自由进行偏移翻转的农业食品风干架，包括有主体、风干网、夹持杆和翻转球，所述主体顶端中部嵌入设置有风干网，所述主体顶端中部嵌入设置于夹持杆，所述夹持杆中部嵌入设置有翻转球；

所述主体包括有底座，所述底座固定连接于主体底端；

所述风干网包括有夹持层、贯通槽和连接层，所述夹持层嵌入设置于风干网一侧，所述贯通槽开口设置于风干网周围，所述连接层固定连接于风干网中部；

所述连接层包括有固定夹层，所述固定夹层中部固定连接有固定夹层；

所述夹持杆包括有延伸环、延伸杆和固定块，所述延伸环嵌入设置于夹持杆靠近一端周围，所述延伸杆嵌入设置于夹持杆一端内部，所述固定块固定连接于延伸杆一端；

所述翻转球包括有夹持块、施力槽和旋转轴，所述夹持块嵌入设置于翻转球上方，所述施力槽开口设置于夹持块靠近顶端两侧，所述旋转轴固定连接于夹持块底端。

进一步的优选方案：所述贯通槽为风干网周围呈长方形状的开槽，且开槽为上下左右进行设置。

进一步的优选方案：所述连接层为风干网中部呈圆形状的板材。

进一步的优选方案：所述固定夹层为连接层中部呈圆形状的开槽，且开槽的中部内壁还凸起设置有直径小的圆环。

进一步的优选方案：所述延伸环为套接设置于夹持杆一端周围表面，其延伸环的内壁一侧的凸起嵌入进夹持杆周围表面半圆环状的开槽中。

进一步的优选方案：所述延伸杆为嵌入在夹持杆一端内部的表面带有螺纹槽痕的圆柱体，且延伸杆表面的螺纹与延伸环内壁一侧凸起表面的螺纹相嵌合。

进一步的优选方案：所述固定块为延伸杆一端嵌入连接的呈圆弧状弯曲凹陷的板材，且弯曲凹陷的板材与翻转球相嵌合。

有益效果：

(1)该种可以自由进行偏移翻转的农业食品风干架设置有翻转球，在将风干网通过翻转球连接后，将翻转球放置在主体中部的两个夹持杆之间然后通过旋转其延伸环让其进行转动，当延伸环转动的时候内部一侧的凸块会抵住在延伸杆的表面进行移动，而因为其两者表面上的螺纹槽痕相嵌合，使得当凸块移动的时候会带动其延伸杆进行旋转移动，当延伸杆移动伸缩的时候会带动一端的固定块进行移动，来将翻转球进行夹紧使得能够将翻转球固定在主体中，而因为其翻转球呈圆形且嵌入在夹持块中，使得其可以对风干网进行施力来让其进行旋转让翻转球也会在固定块中进行旋转，而在风干网翻转的时候其周围的贯通槽也会穿过其夹持杆，使得在风干网旋转翻转的时候不会被夹持杆所阻碍，让其能够自由的进行旋转来调整其风干的角度。

(2)在将风干网放置在主体中的时候通过控制其翻转球上方的夹持块进行施力，而在施力的时候是将其手指放置施力槽的凹槽中，使得其在施力的时候更加的方便，通过其施力旋转来让夹持块进行旋转，当夹持块旋转的时候其底端的旋转轴会在翻转球顶端中部的开槽中转出，让夹持块与翻转球分离开，然后让风干网放置在翻转球顶端的开槽中，在将旋转轴贯穿其固定夹层的开槽出，然后将其固定夹层内壁的凸起进行夹紧来将风干网连接在主体中部。

附图说明

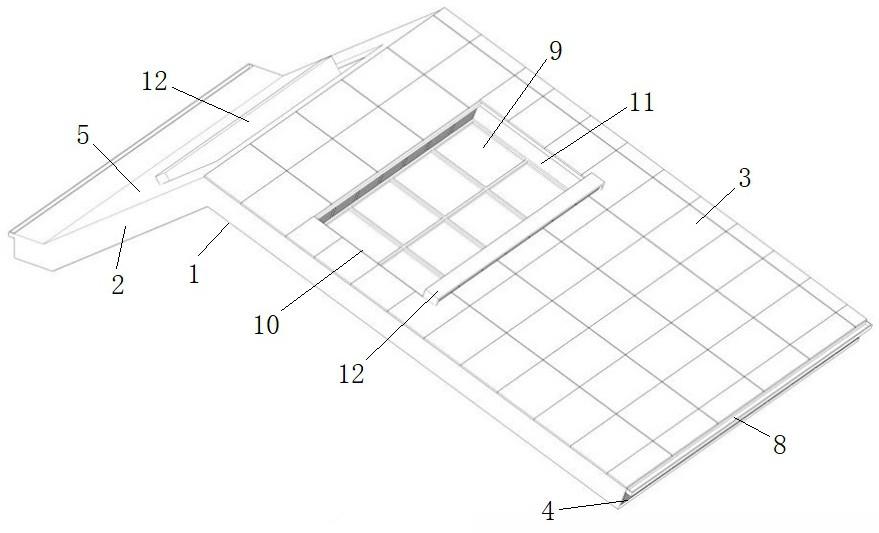

图1为本实用新型的整体结构示意图。

图2为本实用新型风干网的整体结构示意图。

图3为本实用新型翻转球的整体结构示意图。

图4为本实用新型图1中A处的放大结构示意图。

图1-4中：主体1、底座101、风干网2、夹持层201、贯通槽 202、连接层203、固定夹层2031、夹持杆3、延伸环301、延伸杆 302、固定块303、翻转球4、夹持块401、施力槽402、旋转轴403。

具体实施方式

请参阅图1至4，本实用新型实施例中，

本实用新型提供的一种可以自由进行偏移翻转的农业食品风干架，包括有主体1、风干网2、夹持杆3和翻转球4，其特征在于：主体1顶端中部嵌入设置有风干网2，主体1顶端中部嵌入设置于夹持杆3，夹持杆3中部嵌入设置有翻转球4；

主体1包括有底座101，底座101固定连接于主体1底端；

风干网2包括有夹持层201、贯通槽202和连接层203，夹持层201嵌入设置于风干网2一侧，贯通槽202开口设置于风干网2周围，连接层203固定连接于风干网2中部；

连接层203包括有固定夹层2031，固定夹层2031中部固定连接有固定夹层2031；

夹持杆3包括有延伸环301、延伸杆302和固定块303，延伸环301嵌入设置于夹持杆3靠近一端周围，延伸杆302嵌入设置于夹持杆3一端内部，固定块303固定连接于延伸杆302一端；

翻转球4包括有夹持块401、施力槽402和旋转轴403，夹持块401嵌入设置于翻转球4上方，施力槽402开口设置于夹持块401靠近顶端两侧，旋转轴403固定连接于夹持块401底端。

其中，贯通槽202为风干网2周围呈长方形状的开槽，且开槽为上下左右进行设置，在风干网2翻转的时候其周围的贯通槽 202也会穿过其夹持杆3，使得在风干网2旋转翻转的时候不会被夹持杆3所阻碍，让其能够自由的进行旋转来调整其风干的角度。

其中，连接层203为风干网2中部呈圆形状的板材。

其中，固定夹层2031为连接层203中部呈圆形状的开槽，且开槽的中部内壁还凸起设置有直径小的圆环，风干网2放置在翻转球4顶端的开槽中，在将旋转轴403贯穿其固定夹层2031 的开槽出，然后将其固定夹层2031内壁的凸起进行夹紧来将风干网2连接在主体1中部。

其中，延伸环301为套接设置于夹持杆3一端周围表面，其延伸环301的内壁一侧的凸起嵌入进夹持杆3周围表面半圆环状的开槽中，通过旋转其延伸环301让其进行转动，当延伸环301 转动的时候内部一侧的凸块会抵住在延伸杆302的表面进行移动，而因为其两者表面上的螺纹槽痕相嵌合，使得当凸块移动的时候会带动其延伸杆302进行旋转移动。

其中，延伸杆302为嵌入在夹持杆3一端内部的表面带有螺纹槽痕的圆柱体，且延伸杆302表面的螺纹与延伸环301内壁一侧凸起表面的螺纹相嵌合，当延伸杆302移动伸缩的时候会带动一端的固定块303进行移动，来将翻转球4进行夹紧使得能够将翻转球4固定在主体1中。

其中，固定块303为延伸杆302一端嵌入连接的呈圆弧状弯曲凹陷的板材，且弯曲凹陷的板材与翻转球4相嵌合，而因为其翻转球4呈圆形且嵌入在夹持块401中，使得其可以对风干网2 进行施力来让其进行旋转让翻转球4也会在固定块303中进行旋转。

工作原理：

在使用本实用新型一种可以自由进行偏移翻转的农业食品风干架时，首先将需要进行风干的食品放置在风干网2的表面，然后通过将夹持层201固定在风干网2的表面来对食品进行固定夹持，使得其能够方便对食品进行固定风干，让将风干网2嵌入安装在主体1的中部将其放置在室外进行风干，而在将风干网2 放置在主体1中的时候通过控制其翻转球4上方的夹持块401进行施力，而在施力的时候是将其手指放置施力槽402的凹槽中，使得其在施力的时候更加的方便，通过其施力旋转来让夹持块 401进行旋转，当夹持块401旋转的时候其底端的旋转轴403会在翻转球4顶端中部的开槽中转出，让夹持块401与翻转球4分离开，然后让风干网2放置在翻转球4顶端的开槽中，在将旋转轴403贯穿其固定夹层2031的开槽出，然后将其固定夹层2031 内壁的凸起进行夹紧来将风干网2连接在主体1中部，最后在将风干网2通过翻转球4连接后，将翻转球4放置在主体1中部的两个夹持杆3之间然后通过旋转其延伸环301让其进行转动，当延伸环301转动的时候内部一侧的凸块会抵住在延伸杆302的表面进行移动，而因为其两者表面上的螺纹槽痕相嵌合，使得当凸块移动的时候会带动其延伸杆302进行旋转移动，当延伸杆302 移动伸缩的时候会带动一端的固定块303进行移动，来将翻转球 4进行夹紧使得能够将翻转球4固定在主体1中，而因为其翻转球4呈圆形且嵌入在夹持块401中，使得其可以对风干网2进行施力来让其进行旋转让翻转球4也会在固定块303中进行旋转，而在风干网2翻转的时候其周围的贯通槽202也会穿过其夹持杆3，使得在风干网2旋转翻转的时候不会被夹持杆3所阻碍，让其能够自由的进行旋转来调整其风干的角度。
