专利摘要

本实用新型涉及烘干装置技术领域，特别涉及一种印刷机械用布料烘干装置，本实用新型通过设置有加热圆盘通过风机将通过风腔热风吹到布料放置网对布料进行烘干有效实现本实用新型设计精巧对布料进行有效地烘干，通过设置有控制器可有效对本实用新型进行简单方便的控制，通过设置有螺旋加热丝和加热杆不仅可进行对布料的加热烘干处理，而且可有效在烘干结束后对烘干机内部进行除湿处理有效提高本实用新型的使用寿命，通过设置有万向滑轮可有效对本实用新型进行位置的方便移动。

权利要求

1.一种印刷机械用布料烘干装置，包括支撑台(1)、加热圆盘(2)、固定盘(3)、螺栓(4)、烘干壳体(5)、螺旋加热丝(6)、加热杆(7)、风机(8)、风腔(9)、风机连接台(10)、支撑杆(11)、布料放置网(12)、布料固定盘(13)、固定把手(14)、控制器(15)、显示器(16)、指示灯(17)、冷风控制按钮(18)、热风控制按钮(19)、连接杆(20)、万向滑轮(21)，其特征在于：所述支撑台(1)与所述加热圆盘(2)固定连接，所述加热圆盘(2)位于所述支撑台(1)的上表面，所述固定盘(3)与所述加热圆盘(2)固定连接，所述固定盘(3)位于所述加热圆盘(2)的上表面，所述螺栓(4)与所述固定盘(3)固定连接，所述螺栓(4)环形阵列的设置在所述固定盘(3)的外表面，所述烘干壳体(5)与所述固定盘(3)固定连接，所述烘干壳体(5)位于所述固定盘(3)的上表面且中心线相重合，所述螺旋加热丝(6)与所述加热圆盘(2)固定连接，所述螺旋加热丝(6)位于所述加热圆盘(2)中心线，所述螺旋加热丝(6)与所述加热杆(7)固定连接，所述螺旋加热丝(6)环形缠绕在所述加热杆(7)的外表面，所述风机连接台(10)与所述烘干壳体(5)固定连接，所述风机连接台(10)位于所述烘干壳体(5)的后表面；

所述风腔(9)与所述烘干壳体(5)固定连接，所述风腔(9)位于所述烘干壳体(5)的中心线，所述风机(8)与所述风机连接台(10)固定连接，所述风机(8)位于所述风机连接台(10)的前表面，所述支撑杆(11)与所述烘干壳体(5)固定连接，所述支撑杆(11)位于所述烘干壳体(5)的上表面，所述布料放置网(12)与所述支撑杆(11)固定连接，所述布料放置网(12)位于所述支撑杆(11)的上表面，所述布料固定盘(13)与所述布料放置网(12)活动连接，所述布料固定盘(13)位于所述布料放置网(12)上方；

所述显示器(16)与所述控制器(15)电性连接，所述显示器(16)位于所述控制器(15)的外表面，所述指示灯(17)与所述控制器(15)电性连接，所述指示灯(17)位于所述控制器(15)的外表面，所述冷风控制按钮(18)和所述热风控制按钮(19)与所述控制器(15)电性连接，所述冷风控制按钮(18)和所述热风控制按钮(19)位于所述控制器(15)的外表面。

2.根据权利要求1所述的一种印刷机械用布料烘干装置，其特征在于：所述连接杆(20)与所述支撑台(1)固定连接，所述连接杆(20)位于所述支撑台(1)的下方，所述万向滑轮(21)与所述连接杆(20)固定连接，所述万向滑轮(21)位于所述连接杆(20)的下表面。

3.根据权利要求1所述的一种印刷机械用布料烘干装置，其特征在于：所述固定把手(14)与所述布料固定盘(13)固定连接，所述固定把手(14)位于所述布料固定盘(13)的上表面。

4.根据权利要求1所述的一种印刷机械用布料烘干装置，其特征在于：所述支撑台(1)与所述固定盘(3)采用合金钢材质。

5.根据权利要求1所述的一种印刷机械用布料烘干装置，其特征在于：所述风腔(9)的内表面设置有防燃陶瓷层。

6.根据权利要求1所述的一种印刷机械用布料烘干装置，其特征在于：所述烘干壳体(5)与所述支撑杆(11)和所述布料放置网(12)采用焊接连接。

7.根据权利要求1所述的一种印刷机械用布料烘干装置，其特征在于：所述螺旋加热丝(6)和所述加热杆(7)采用导热材料。

说明书

技术领域

本实用新型涉及烘干装置技术领域，特别涉及一种印刷机械用布料烘干装置。

背景技术

印刷机在进行印刷的时候会用到布料，会布料进行清洗，清洗后晾晒周期长，影响出品速度，因此需要一种对布料的烘干装置；

但是传统的烘干机设备比较庞大不易移动，操作不便，功能少，降低了印刷机对成品清洗后的烘干效率，同时在烘干结束后无法对烘箱内部进行除湿处理，无法防止内部元件被湿气侵蚀，使用寿命短，且不方便废水的收集。

实用新型内容

本实用新型的目的在于提供一种印刷机械用布料烘干装置，以解决上述背景技术中提出传统的烘干机设备比较庞大不易移动操作不便，功能少降低了印刷机对成品清洗后的烘干效率，同时在烘干结束后无法对烘箱内部进行除湿处理，无法防止内部元件被湿气侵蚀，使用寿命短，且不方便废水的收集的问题。

为实现上述目的，本实用新型提供如下技术方案：一种印刷机械用布料烘干装置，包括支撑台、加热圆盘、固定盘、螺栓、烘干壳体、螺旋加热丝、加热杆、风机、风腔、风机连接台、支撑杆、布料放置网、布料固定盘、固定把手、控制器、显示器、指示灯、冷风控制按钮、热风控制按钮、连接杆、万向滑轮，所述支撑台与所述加热圆盘固定连接，所述加热圆盘位于所述支撑台的上表面，所述固定盘与所述加热圆盘固定连接，所述固定盘位于所述加热圆盘的上表面，所述螺栓与所述固定盘固定连接，所述螺栓环形阵列的设置在所述固定盘的外表面，所述烘干壳体与所述固定盘固定连接，所述烘干壳体位于所述固定盘的上表面且中心线相重合，所述螺旋加热丝与所述加热圆盘固定连接，所述螺旋加热丝位于所述加热圆盘中心线，所述螺旋加热丝与所述加热杆固定连接，所述螺旋加热丝环形缠绕在所述加热杆的外表面，所述风机连接台与所述烘干壳体固定连接，所述风机连接台位于所述烘干壳体的后表面；

所述风腔与所述烘干壳体固定连接，所述风腔位于所述烘干壳体的中心线，所述风机与所述风机连接台固定连接，所述风机位于所述风机连接台的前表面，所述支撑杆与所述烘干壳体固定连接，所述支撑杆位于所述烘干壳体的上表面，所述布料放置网与所述支撑杆固定连接，所述布料放置网位于所述支撑杆的上表面，所述布料固定盘与所述布料放置网活动连接，所述布料固定盘位于所述布料放置网上方；

所述显示器与所述控制器电性连接，所述显示器位于所述控制器的外表面，所述指示灯与所述控制器电性连接，所述指示灯位于所述控制器的外表面，所述冷风控制按钮和所述热风控制按钮与所述控制器电性连接，所述冷风控制按钮和所述热风控制按钮位于所述控制器的外表面。

优选的，所述连接杆与所述支撑台固定连接，所述连接杆位于所述支撑台的下方，所述万向滑轮与所述连接杆固定连接，所述万向滑轮位于所述连接杆的下表面。

优选的，所述固定把手与所述布料固定盘固定连接，所述固定把手位于所述布料固定盘的上表面。

优选的，所述支撑台与所述固定盘采用合金钢材质。

优选的，所述风腔的内表面设置有防燃陶瓷层。

优选的，所述烘干壳体与所述支撑杆和所述布料放置网采用焊接连接。

优选的，所述螺旋加热丝和所述加热杆采用导热材料。

本实用新型的技术效果和优点：

本实用新型通过设置有加热圆盘进行加热，通过风机将热风通过风腔吹到布料放置网对布料进行烘干，本实用新型设计精巧对布料进行有效地烘干，通过设置有控制器可有效对本实用新型进行简单方便的控制；

通过设置有螺旋加热丝和加热杆不仅可进行对布料的加热烘干处理，而且可有效在烘干结束后对烘干机内部进行除湿处理有效提高本实用新型的使用寿命，通过设置有万向滑轮可有效对本实用新型进行位置的方便移动。

附图说明

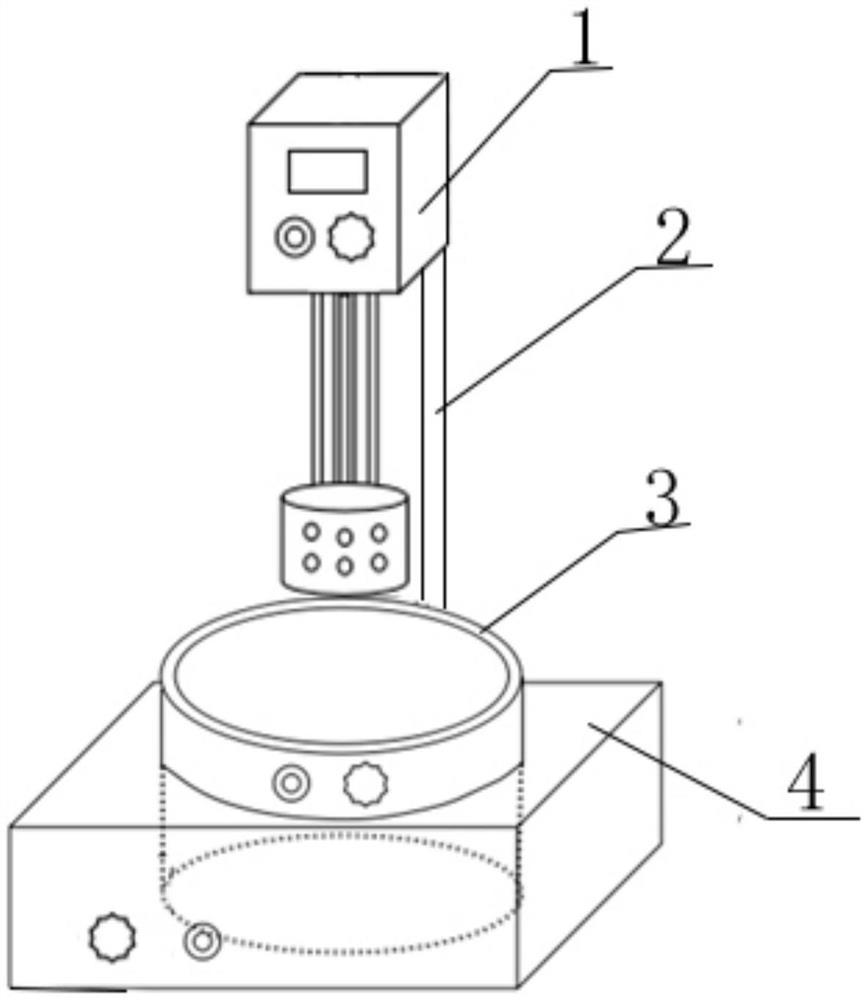

图1为本实用新型结构的示意图。

图2为本实用新型结构的主视图。

图3为本实用新型结构的左视图。

图4为本实用新型结构的俯视图。

图中：1、支撑台；2、加热圆盘；3、固定盘；4、螺栓；5、烘干壳体；6、螺旋加热丝；7、加热杆；8、风机；9、风腔；10、风机连接台；11、支撑杆；12、布料放置网；13、布料固定盘；14、固定把手；15、控制器；16、显示器；17、指示灯；18、冷风控制按钮；19、热风控制按钮；20、连接杆；21、万向滑轮。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型提供了如图1-4所示的一种印刷机械用布料烘干装置，如图1所示，支撑台1与加热圆盘2固定连接，加热圆盘2位于支撑台1的上表面，固定盘3与加热圆盘2固定连接，通过设置有加热圆盘2通过风机8将通过风腔9热风吹到布料放置网12对布料进行烘干，本实用新型设计精巧对布料进行有效地烘干，固定盘3位于加热圆盘2的上表面，螺栓4与固定盘3固定连接，螺栓4环形阵列的设置在固定盘3的外表面，烘干壳体5与固定盘3固定连接，烘干壳体5位于固定盘3的上表面且中心线相重合，螺旋加热丝6与加热圆盘2固定连接，螺旋加热丝6位于加热圆盘2中心线，螺旋加热丝6与加热杆7固定连接，螺旋加热丝6环形缠绕在加热杆7的外表面，通过设置有螺旋加热丝6和加热杆7不仅可进行对布料的加热烘干处理，而且可有效在烘干结束后对烘干机内部进行除湿处理，有效提高本实用新型的使用寿命，风机连接台10与烘干壳体5固定连接，风机连接台10位于烘干壳体5的后表面；

如图2所示，显示器16与控制器15电性连接，显示器16位于控制器15的外表面，指示灯17与控制器15电性连接，指示灯17位于控制器15的外表面，冷风控制按钮18和热风控制按钮19与控制器15电性连接，冷风控制按钮18和热风控制按钮19位于控制器15的外表面，通过设置有控制器15可有效对本实用新型进行简单方便的控制；

结合图1和图2所示，风腔9与烘干壳体5固定连接，风腔9位于烘干壳体5的中心线，风机8与风机连接台10固定连接，风机8位于风机连接台10的前表面，支撑杆11与烘干壳体5固定连接，支撑杆11位于烘干壳体5的上表面，布料放置网12与支撑杆11固定连接，布料放置网12位于支撑杆11的上表面，布料固定盘13与布料放置网12活动连接，布料固定盘13位于布料放置网12上方。

结合图2和图3所示，连接杆20与支撑台1固定连接，连接杆20位于支撑台1的下方，万向滑轮21与连接杆20固定连接，万向滑轮21位于连接杆20的下表面，通过设置有万向滑轮21可有效对本实用新型进行位置的方便移动，固定把手14与布料固定盘13固定连接，固定把手14位于布料固定盘13的上表面，支撑台1与固定盘3采用合金钢材质，风腔9的内表面设置有防燃陶瓷层，烘干壳体5与支撑杆11和布料放置网12采用焊接连接，螺旋加热丝6和加热杆7采用导热材料可有效提高导热的效率。

本实用工作原理：在使用本实用新型时，首先将本实用新型通过万向滑轮21移动到所需的位置再接入到交流电中，在通电之后通过控制器15中的热风控制按钮19启动加热圆盘2，加热圆盘2在对螺旋加热丝6和加热杆7进行加热，所述螺旋加热丝6和所述加热杆7采用导热材料，对螺旋加热丝6和加热杆7进行加热之后，通过控制器15可启动风机8；

启动风机8之后，风机8吹出的风通过螺旋加热丝6和加热杆7进行加热后通过风腔9吹到布料放置网12，布料放置网12用于放置需要进行烘干的布料，为了防止布料被吹起，通过布料固定盘13将需要烘干的布料进行固定放置，通过固定把手14可有效对布料固定盘13进行拿取处理；

在对布料进行烘干之后，将布料固定盘13进行拿下再将烘干后布料取下，最后进行断电处理，在长时间不使用时，要偶尔启动本实用新型对烘干机内部进行除湿处理有效提高本实用新型的使用寿命。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换,凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
