IPC分类号 : B65G15/44,B65G47/52,B01D47/06,B02C4/08,B02C4/28,B02C23/02
专利摘要
本实用新型公开了一种环保沥青回收装置，包括支撑架，所述支撑架顶端固定安装有传送带运输机，所述传送带运输机上等距离设有多组输送框，所述支撑架的一侧固定连接有收集框，所述收集框顶端固定连接有连接架，所述连接架的顶端固定安装有除尘外框，所述除尘外框相背离的两侧均固定插设有储液框，本实用新型，通过在传送带运输机上设置呈U型结构的输送框，能够实现对废旧沥青进行侧端遮挡，防止废旧沥青滚落滑离传送带运输机，从而提高了废旧沥青的运输效率以及整个装置的安全性；通过设置带有喷洒穿孔的储液框，能够对辊压处理后的沥青进行液体吸附降尘处理，从而有效降低了灰尘溢出量，有效降低了灰尘对人体的损伤以及对环境的污染。
权利要求

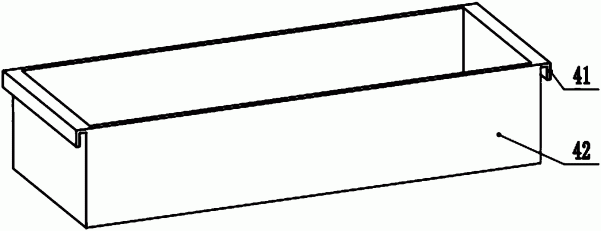

1.一种环保沥青回收装置，包括支撑架(1)，其特征在于：所述支撑架(1)顶端固定安装有传送带运输机(2)，所述传送带运输机(2)上等距离设有多组输送框(3)，所述支撑架(1)的一侧固定连接有收集框(4)，所述收集框(4)顶端固定连接有连接架(5)，所述连接架(5)的顶端固定安装有除尘外框(6)，所述除尘外框(6)相背离的两侧均固定插设有储液框(61)，所述除尘外框(6)的顶端固定安装有处理外框(7)，所述处理外框(7)的一侧固定安装有驱动防护外壳(9)，所述处理外框(7)的顶端固定安装有防护盖(8)。
2.根据权利要求1所述的一种环保沥青回收装置，其特征在于：所述输送框(3)呈U型结构，所述输送框(3)的一侧底端固定连接有安装板条(31)，所述安装板条(31)和传送带运输机(2)上的传送带可拆卸安装。
3.根据权利要求1所述的一种环保沥青回收装置，其特征在于：两组所述储液框(61)呈对称结构，两组所述储液框(61)相背离的一侧固定插设有疏液管道(62)，两组所述储液框(61)的相对侧均开设有呈矩形阵列分布的喷洒穿孔(601)。
4.根据权利要求1所述的一种环保沥青回收装置，其特征在于：所述处理外框(7)中转动安装有相互对应的两组驱动轴(71)，两组所述驱动轴(71)的外侧固定套设有粉碎辊(72)，所述处理外框(7)的一侧上端开设有和传送带运输机(2)对应的入料槽(701)，所述入料槽(701)位于粉碎辊(72)的上部。
5.根据权利要求1所述的一种环保沥青回收装置，其特征在于：所述驱动防护外壳(9)远离处理外框(7)的一侧内壁固定安装有驱动电机(91)，所述驱动电机(91)的输出端固定套设有第一驱动齿轮(92)，所述驱动防护外壳(9)内壁远离驱动电机(91)的一侧转动安装有转动轴(93)，所述转动轴(93)的一端固定套设有第二驱动齿轮(94)，所述第二驱动齿轮(94)和第一驱动齿轮(92)啮合连接。
6.根据权利要求4所述的一种环保沥青回收装置，其特征在于：两组所述驱动轴(71)的一侧穿过处理外框(7)延伸进驱动防护外壳(9)中并固定套设有从动齿轮(95)，两组所述从动齿轮(95)分别对应和第一驱动齿轮(92)、第二驱动齿轮(94)的外侧啮合连接。
