专利摘要
本实用新型涉及支撑架技术领域，且公开了一种电力输送用线路支撑架，包括底座，该种电力输送用线路支撑架，通过在支撑装置的第一螺纹杆与第三螺纹杆的通孔内滑动连接支撑杆，在第二螺纹杆两端开设与支撑杆对应的插槽，在第一螺纹杆、第二螺纹杆和第三螺纹杆的连接端均开设安装槽，在安装槽内固定连接保护罩，在伸缩装置固定环两侧的第一U型板转动连接伸缩架、伸缩架与第二U型板转动连接，所述支撑板上第二U型板转动连接，整个装置可收缩，体积小便于携带，通过在转动装置的固定杆上套设第一齿轮，第一齿轮与第二齿轮啮合，在第二齿轮上转动连接转轴便于整个装置的上升与下降，便于电力维修。
权利要求

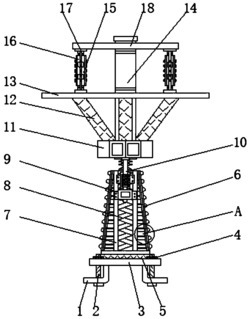

1.一种电力输送用线路支撑架，包括底座(1)，其特征在于，所述底座(1)内开设有空腔(5)，所述空腔(5)内设置有转动装置(4)，所述转动装置(4)上端固定连接有支撑装置(2)，所述支撑装置(2)上套有伸缩装置(3)，所以伸缩装置(3)下端与底座(1)上端固定连接；
所述支撑装置(2)包括第一螺纹杆(201)、第二螺纹杆(202)和第三螺纹杆(203)，所述第一螺纹杆(201)与第三螺纹杆(203)均开设有通孔(207)，所述通孔(207)内滑动连接有支撑杆(204)，所述第二螺纹杆(202)两端开设有与支撑杆(204)对应的插槽(206)，所述第一螺纹杆(201)、第二螺纹杆(202)和第三螺纹杆(203)的连接端均开设有安装槽，所述安装槽内固定连接有保护罩(205)，所述第一螺纹杆(201)下端设置有卡块(208)；
所述伸缩装置(3)包括固定环(301)、位于固定环(301)两侧的第一U型板(304)、与第一U型板(304)转动连接的伸缩架(302)、位于固定环(301)上端的支撑板(303)和与支撑板(303)下表面固定连接的第二U型板(305)，所述伸缩架(302)与第二U型板(305)转动连接，所述支撑板(303)中间位置开设有与第三螺纹杆(203)对应的螺纹孔，所述伸缩架(302)之间通过固定柱(306)转动连接，所述固定环(301)下端一侧开设有凹槽。
2.根据权利要求1所述的一种电力输送用线路支撑架，其特征在于，所述转动装置(4)包括固定杆(403)、套设在固定杆(403)上的第一齿轮(401)、与第一齿轮(401)啮合的第二齿轮(402)和与第二齿轮(402)转动连接的转轴(404)，所述固定杆(403)下端与空腔(5)底面转动连接，所述固定杆(403)上端开设有与卡块(208)对应的卡槽(405)。
3.根据权利要求1所述的一种电力输送用线路支撑架，其特征在于，所述支撑板(303)上端固定连接多个第三U型板(307)，所述第三U型板(307) 两侧面的插孔内设置有第一螺栓(309)，所述第一螺栓(309)上设置有第一弹簧(308)，所述第一弹簧(308)另一端与第三U型板(307)侧面固定连接。
4.根据权利要求1所述的一种电力输送用线路支撑架，其特征在于，所述第一螺纹杆(201)、第二螺纹杆(202)和第三螺纹杆(203)的外径一致，螺纹相同。
5.根据权利要求1所述的一种电力输送用线路支撑架，其特征在于，所述底座(1)一侧固定连接有安装箱(6)，所述安装箱(6)一侧转动连接有防护门，所述底座(1)同一侧位于安装箱(6)内开设有插孔，所述插孔内设置有第二螺栓(7)，所述第二螺栓(7)上固定连接有第二弹簧(8)，所述第二弹簧(8)另一端与底座(1)侧面固定连接。
6.根据权利要求2所述的一种电力输送用线路支撑架，其特征在于，所述转轴(404)外端固定连接有转盘(406)，所述转盘(406)位于安装箱(6)内。
