专利摘要

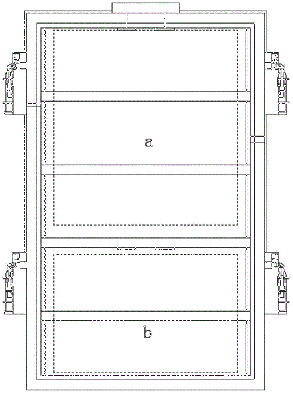

本实用新型公开了一种床上用品包装箱，包括外箱体，所述外箱体顶部为开口设置，且所述外箱体靠近左右两侧处均开设有开槽，所述开槽内设置有L形板，所述L形板内腔顶部靠近中间处固定连接有两个沿前后方向设置对的第一固定块，位于同一侧两个所述第一固定块相远离一侧侧壁均通过转轴和轴承活动连接有第一旋转板，本实用新型通过一系列的结构使得本装置具有取放便捷等特点。
权利要求
1.一种床上用品包装箱，包括外箱体(1)，其特征在于：所述外箱体(1)顶部为开口设置，且所述外箱体(1)靠近左右两侧处均开设有开槽，所述开槽内设置有L形板(7)，所述L形板(7)内腔顶部靠近中间处固定连接有两个沿前后方向设置对的第一固定块(4)，位于同一侧两个所述第一固定块(4)相远离一侧侧壁均通过转轴和轴承活动连接有第一旋转板(3)，所述第一旋转板(3)远离第一固定块(4)一侧侧壁靠近底部处通过转轴和轴承与相邻近的外箱体(1)内壁活动连接，两个所述L形板(7)内腔顶部想靠近一侧侧壁均固定连接有两个沿前后方向设置的第二固定块(21)，位于同一侧两个所述第二固定块(21)相远离一侧侧壁均通过转轴和轴承活动连接有第二旋转板(6)，所述第二旋转板(6)远离第二固定块(21)一侧侧壁靠近底部处通过转轴和轴承与相邻近的外箱体(1)内壁活动连接，所述外箱体(1)内腔底部活动连接有内箱体(9)，所述内箱体(9)前后壁靠近左右两侧处均固定连接有固定条(11)，所述第二旋转板(6)靠近下方转轴远离第二旋转板(6)一端固定连接有齿轮(8)，且所述固定条(11)侧壁开设有与相邻近齿轮(8)相匹配的齿槽。
2.如权利要求1所述的一种床上用品包装箱，其特征在于：两个所述L形板(7)顶部箱靠近一侧处均固定连接有U形拉环(5)。
3.如权利要求1所述的一种床上用品包装箱，其特征在于：位于左侧所述L形板(7)顶部靠近右侧处固定连接有卡块(17)，且所述卡块(17)左侧侧壁开设有卡槽，所述卡块(17)左侧设置有U形杆(15)，所述U形杆(15)顶部靠近左侧处固定连接有推块(16)，所述U形杆(15)右侧侧壁靠近前后方处均开设有盲孔，所述盲孔左侧内壁固定连接有第一弹簧(18)，所述第一弹簧(18)有段固定连接有旋转杆(19)，两个所述旋转杆(19)之间靠近右侧处设置有连接块(20)，所述连接块(20)前后壁分别通过转轴和轴承与相邻近的旋转杆(19)活动连接，且所述连接块(20)底部与位于右侧所述L形板(7)顶部固定连接。
4.如权利要求1所述的一种床上用品包装箱，其特征在于：位于同一侧的所述第一旋转板(3)和第二旋转板(6)为平行设置且长度相同。
5.如权利要求1所述的一种床上用品包装箱，其特征在于：所述内箱体(9)内腔底部设有若干个均匀分布的通气孔(10)。
6.如权利要求1所述的一种床上用品包装箱，其特征在于：所述内箱体(9)底部靠近四角处均固定连接有移动杆(13)，所述移动杆(13)上套设有圆管(12)，所述圆管(12)底端与外箱体(1)内腔底部固定连接，所述移动杆(13)底端固定连接有第二弹簧(14)，且所述第二弹簧(14)底端与外箱体(1)内腔底部固定连接。
7.如权利要求1所述的一种床上用品包装箱，其特征在于：所述外箱体(1)内腔底部靠近四角处均固定连接有支撑脚(2)。
