专利摘要

本实用新型公开了一种电动挤水拖把桶，包括榨水箱，榨水箱的内部相对两侧面上均设置有气缸，气缸的活塞杆端固定连接多孔压板，榨水箱内部与多孔压板相对应的侧面设置有平面压板，榨水箱内部底面位于气缸的右侧设置有电机罩，电机罩内部设置有甩水电机，电机罩上端面上设置有甩水桶，甩水桶内部底面中心处设置有连接套筒，甩水桶内侧面上部设置有支撑凸台，甩水桶的外侧面上且位于支撑凸台的下方设有漏水孔，支撑凸台内部设置有甩水篮，甩水篮底部下表面中心处设置有花键套筒，电机罩主轴端设置有花键，电机罩通过花键与花键套筒传动连接。该种电动挤水拖把桶，实用性强，采用电力驱动，对保洁人员来说降低劳动强度，提高工作效率。

权利要求

1.一种电动挤水拖把桶，其特征在于，包括榨水箱（1），所述榨水箱（1）的内部相对两侧面上均设置有气缸（6），所述气缸（6）的活塞杆端固定连接多孔压板（2），所述多孔压板（2）上均布设置有排水孔（21），所述榨水箱（1）内部与多孔压板（2）相对应的侧面设置有平面压板（4），且平面压板（4）与榨水箱（1）为一个整体，所述平面压板（4）所在的侧面上边中部设置有U型口（3），所述榨水箱（1）内部底面位于气缸（6）的右侧设置有电机罩（16），所述电机罩（16）内部设置有甩水电机（15），所述电机罩（16）上端面上设置有甩水桶（10），所述甩水桶（10）内部底面中心处设置有连接套筒（7），所述甩水桶（10）内侧面上部设置有支撑凸台（8），所述甩水桶（10）的外侧面上且位于支撑凸台（8）的下方设有漏水孔，所述支撑凸台（8）内部设置有甩水篮（9），所述甩水篮（9）底部下表面中心处设置有花键套筒（93），所述电机罩（16）主轴端设置有花键，所述电机罩（16）通过花键与花键套筒（93）传动连接。

2.如权利要求1所述的电动挤水拖把桶，其特征在于，所述榨水箱（1）固定在推车（12）上，所述推车（12）上位于榨水箱（1）的一侧设置有清水箱（11），所述清水箱（11）下方设置有气泵（14）和可充电蓄电池组（13）。

3.如权利要求1所述的电动挤水拖把桶，其特征在于，所述甩水篮（9）上边缘处设置有支撑外缘（91），所述甩水篮（9）的侧壁上设置有多个脱水孔（92），且脱水孔（92）的中心轴线倾斜向下，所述甩水篮（9）通过支撑外缘（91）与支撑凸台（8）配合坐落在甩水桶（10）内部。

4.如权利要求1所述的电动挤水拖把桶，其特征在于，所述花键套筒（93）套接在连接套筒（7）内部，且电机罩（16）的主轴穿过甩水桶（10）的底部中心与花键套筒（93）键连接。

5.如权利要求1所述的电动挤水拖把桶，其特征在于，所述榨水箱（1）的底部位于平面压板（4）的下方设置有出水口（5）。

6.如权利要求2所述的电动挤水拖把桶，其特征在于，所述气泵（14）和甩水电机（15）均通过导线连接可充电蓄电池组（13），所述气泵（14）通过耐压气管和控制阀连接气缸（6）。

说明书

技术领域

本实用新型涉及一种拖把桶，具体为一种电动挤水拖把桶，属于卫生器材领域。

背景技术

在一些酒店，商场和写字楼等场所，地面清洁工作需要清洁人员去不断打扫。由于场地较大，清理频次较多因此劳动强度较大。现有的拖把桶在进行对拖把脱水时只适用于圆形拖把，对平板式拖把则不适用，而且也不适用与长形布条拖把，比较有局限性，圆形拖把脱水大多采用手压式，对清洁人员来说比较辛苦。

为解决上述问题，因此我们提出一种电动挤水拖把桶。

实用新型内容

本实用新型要解决的技术问题是克服现有技术的缺陷，提供一种电动挤水拖把桶，为了解决上述技术问题，本实用新型提供了如下的技术方案：

本实用新型一种电动挤水拖把桶，包括榨水箱，所述榨水箱的内部相对两侧面上均设置有气缸，所述气缸的活塞杆端固定连接多孔压板，所述多孔压板上均布设置有排水孔，所述榨水箱内部与多孔压板相对应的侧面设置有平面压板，且平面压板与榨水箱为一个整体，所述平面压板所在的侧面上边中部设置有U型口，所述榨水箱内部底面位于气缸的右侧设置有电机罩，所述电机罩内部设置有甩水电机，所述电机罩上端面上设置有甩水桶，所述甩水桶内部底面中心处设置有连接套筒，所述甩水桶内侧面上部设置有支撑凸台，所述甩水桶的外侧面上且位于支撑凸台的下方设有漏水孔，所述支撑凸台内部设置有甩水篮，所述甩水篮底部下表面中心处设置有花键套筒，所述电机罩主轴端设置有花键，所述电机罩通过花键与花键套筒传动连接。

作为本实用新型的一种优选实施方式，所述榨水箱固定在推车上，所述推车上位于榨水箱的一侧设置有清水箱，所述清水箱下方设置有气泵和可充电蓄电池组。

作为本实用新型的一种优选实施方式，所述甩水篮上边缘处设置有支撑外缘，所述甩水篮的侧壁上设置有多个脱水孔，且脱水孔的中心轴线倾斜向下，所述甩水篮通过支撑外缘与支撑凸台配合坐落在甩水桶内部。

作为本实用新型的一种优选实施方式，所述花键套筒套接在连接套筒内部，且电机罩的主轴穿过甩水桶的底部中心与花键套筒键连接。

作为本实用新型的一种优选实施方式，所述榨水箱的底部位于平面压板的下方设置有出水口。

作为本实用新型的一种优选实施方式，所述气泵和甩水电机均通过导线连接可充电蓄电池组，所述气泵通过耐压气管和控制阀连接气缸。

本实用新型所达到的有益效果是：通过气泵和气缸推动多孔压板向平面压板靠近，将平板拖把墩布上的水挤出，还可将长形布条拖把的布条放置在多孔压板和平面压板之间，对布条进行挤压式脱水，甩水桶内部的甩水篮被甩水电机电力带动对圆形拖把进行甩水，实用性强，采用电力驱动，对保洁人员来说降低劳动强度，提高工作效率。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

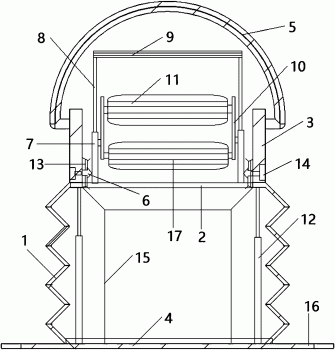

图1是本实用新型一种电动挤水拖把桶的总装结构示意图；

图2是本实用新型一种电动挤水拖把桶的榨水箱结构俯视图；

图3是本实用新型一种电动挤水拖把桶的甩水篮结构示意图；

图4是本实用新型一种电动挤水拖把桶的多孔压板结构示意图。

图中：1-榨水箱；2-多孔压板；21-排水孔；3-U型口；4-平面压板；5-出水口；6-气缸；7-连接套筒；8-支撑凸台；9-甩水篮；91-支撑外缘；92-脱水孔；93-花键套筒；10-甩水桶；11-清水箱；12-推车；13-可充电蓄电池组；14-气泵；15-甩水电机；16-电机罩。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

实施例1

如图1-4所示，一种电动挤水拖把桶，包括榨水箱1，所述榨水箱1的内部相对两侧面上均设置有气缸6，所述气缸6的活塞杆端固定连接多孔压板2，所述多孔压板2上均布设置有排水孔21，所述榨水箱1内部与多孔压板2相对应的侧面设置有平面压板4，且平面压板4与榨水箱1为一个整体，所述平面压板4所在的侧面上边中部设置有U型口3，U型口3方便放置平板拖把把杆，一次对平板拖把的一半进行挤压式脱水，然后调头对另一半进行脱水，这样的话可以缩小榨水箱1的体积，所述榨水箱1内部底面位于气缸6的右侧设置有电机罩16，所述电机罩16内部设置有甩水电机15，所述电机罩16上端面上设置有甩水桶10，所述甩水桶10内部底面中心处设置有连接套筒7，所述甩水桶10内侧面上部设置有支撑凸台8，所述甩水桶10的外侧面上且位于支撑凸台8的下方设有漏水孔，所述支撑凸台8内部设置有甩水篮9，所述甩水篮9底部下表面中心处设置有花键套筒93，所述电机罩16主轴端设置有花键，所述电机罩16通过花键与花键套筒93传动连接。

所述榨水箱1固定在推车12上，所述推车12上位于榨水箱1的一侧设置有清水箱11，清水箱11用来对拖把进行清洗，或者盛放清洗液对底面进行清洁，所述清水箱11下方设置有气泵14和可充电蓄电池组13，所述甩水篮9上边缘处设置有支撑外缘91，所述甩水篮9的侧壁上设置有多个脱水孔92，且脱水孔92的中心轴线倾斜向下，防止水外撒，所述甩水篮9通过支撑外缘91与支撑凸台8配合坐落在甩水桶10内部，甩水时比较稳固，所述花键套筒93套接在连接套筒7内部，且电机罩16的主轴穿过甩水桶10的底部中心与花键套筒93键连接，采用键连接拆卸安装比较方便，所述榨水箱1的底部位于平面压板4的下方设置有出水口5，排放污水，所述气泵14和甩水电机15均通过导线连接可充电蓄电池组13，所述气泵14通过耐压气管和控制阀连接气缸6。

采用电力驱动，节省人力，实际使用时，气泵14与气缸6之间通过导线和控制阀连接，气泵15与可充电蓄电池13之间设置有开关，甩水电机15与可充电蓄电池13之间也设置有开关。

本实用新型的原理及优点：该种电动挤水拖把桶，通过气泵14和气缸6推动多孔压板2向平面压板4靠近，将平板拖把墩布上的水挤出，还可将长形布条拖把的布条放置在多孔压板2和平面压板4之间，对布条进行挤压式脱水，甩水桶10内部的甩水篮9被甩水电机15电力带动对圆形拖把进行甩水，实用性强，采用电力驱动，对保洁人员来说降低劳动强度，提高工作效率。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
