本实用新型涉及厨房用具技术领域，且公开了一种方便增加支撑面积和使用效果好的燃气灶架，包括固定框架，所述固定框架的内腔固定安装有安装板，所述安装板的四角均固定安装有位于固定框架内腔的固定螺钉，所述安装板的内腔固定安装有安装圆盘，所述安装圆盘上固定安装有支撑角架，所述安装圆盘的内侧固定安装有位于支撑角架两侧的竖直集火板。该方便增加支撑面积和使用效果好的燃气灶架，可以有效保证当所需求支撑面积需要增加时，只需要更换不同的限位卡条便可以有效控制支撑角架的扩张面积，有效保证使用器具大小的不同，可以方便去对支撑面积进行调整，可以有效保证被支撑器具的稳定性，同时也可以保证燃烧接触的面积。

权利要求

1.一种方便增加支撑面积和使用效果好的燃气灶架，包括固定框架(1)，其特征在于：所述固定框架(1)的内腔固定安装有安装板(2)，所述安装板(2)的四角均固定安装有位于固定框架(1)内腔的固定螺钉(3)，所述安装板(2)的内腔固定安装有安装圆盘(4)，所述安装圆盘(4)上固定安装有支撑角架(5)，所述安装圆盘(4)的内侧固定安装有位于支撑角架(5)两侧的竖直集火板(6)，所述竖直集火板(6)的内侧固定安装有位于安装圆盘(4)内腔的圆环滑轨(7)，所述圆环滑轨(7)的前表面上开设有圆环滑槽(8)，所述圆环滑槽(8)内固定安装有支撑凸起块(9)，所述圆环滑轨(7)的内侧固定安装有位于安装圆盘(4)内腔的出火圆环(10)，所述出火圆环(10)上开设有出火孔(11)，所述出火圆环(10)的内侧固定安装有位于安装圆盘(4)内腔的导热支撑块(12)；

所述支撑角架(5)包括有安装主块(51)，所述安装主块(51)的右侧顶部和底部均活动安装有竖直旋转轴(52)，所述竖直旋转轴(52)的右侧与旋转扩板(53)的左侧活动连接，所述旋转扩板(53)的前表面顶部和底部均开设有卡槽(54)，所述卡槽(54)内固定安装有限位卡条(55)，所述旋转扩板(53)的内侧固定安装有往复弹簧(56)，所述往复弹簧(56)的右侧固定安装有位于旋转扩板(53)内侧的顶柱(57)。

2.根据权利要求1所述的一种方便增加支撑面积和使用效果好的燃气灶架，其特征在于：所述固定框架(1)与安装板(2)的连接关系为卡接。

3.根据权利要求1所述的一种方便增加支撑面积和使用效果好的燃气灶架，其特征在于：所述安装圆盘(4)与安装板(2)的连接关系为卡接，所述安装圆盘(4)由三个大小不同的圆盘组合而成。

4.根据权利要求1所述的一种方便增加支撑面积和使用效果好的燃气灶架，其特征在于：所述支撑角架(5)的数量不少于六个，所述支撑角架(5)呈圆环状分布在安装圆盘(4)的前表面上。

5.根据权利要求1所述的一种方便增加支撑面积和使用效果好的燃气灶架，其特征在于：所述支撑角架(5)呈倾斜角度设置在安装圆盘(4)的前表面上，所述支撑角架(5)的倾斜角度在三十度至四十五度之间。

6.根据权利要求1所述的一种方便增加支撑面积和使用效果好的燃气灶架，其特征在于：所述竖直集火板(6)与安装圆盘(4)的连接关系为焊接。

说明书

技术领域

本实用新型涉及厨房用具技术领域，具体为一种方便增加支撑面积和使用效果好的燃气灶架。

背景技术

燃气是气体燃料的总称，它能燃烧而放出热量，供城市居民和工业企业使用，燃气的种类很多，主要有天然气、人工燃气、液化石油气、沼气和煤制气，市场上家庭用燃气在使用时都会使用到灶架。

目前市场上现有的燃气灶架主要针对燃烧效率等方面进行改进，如中国专利CN 203082961 U提供的一种燃气灶架，其具有增加集热圈的通透性，提高燃烧效率的优点，但该灶架在实际使过程中会出现放置不平稳，且无法去根据不同大小的放置物来调整支撑的面积和支撑的位置，不方便适应不同情况下的使用，故而提出一种方便增加支撑面积和使用效果好的燃气灶架来解决上述所提出的问题。

实用新型内容

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种方便增加支撑面积和使用效果好的燃气灶架，具备方便增加和调整支撑面积等优点，解决了目前市场上现有的灶架在实际使用过程中无法根据实际使用需求来调整和更改支撑面积，不方便使用的问题。

(二)技术方案

为实现上述方便增加和调整支撑面积目的，本实用新型提供如下技术方案：一种方便增加支撑面积和使用效果好的燃气灶架，包括固定框架，所述固定框架的内腔固定安装有安装板，所述安装板的四角均固定安装有位于固定框架内腔的固定螺钉，所述安装板的内腔固定安装有安装圆盘，所述安装圆盘上固定安装有支撑角架，所述安装圆盘的内侧固定安装有位于支撑角架两侧的竖直集火板，所述竖直集火板的内侧固定安装有位于安装圆盘内腔的圆环滑轨，所述圆环滑轨的前表面上开设有圆环滑槽，所述圆环滑槽内固定安装有支撑凸起块，所述圆环滑轨的内侧固定安装有位于安装圆盘内腔的出火圆环，所述出火圆环上开设有出火孔，所述出火圆环的内侧固定安装有位于安装圆盘内腔的导热支撑块。

所述支撑角架包括有安装主块，所述安装主块的右侧顶部和底部均活动安装有竖直旋转轴，所述竖直旋转轴的右侧与旋转扩板的左侧活动连接，所述旋转扩板的前表面顶部和底部均开设有卡槽，所述卡槽内固定安装有限位卡条，所述旋转扩板的内侧固定安装有往复弹簧，所述往复弹簧的右侧固定安装有位于旋转扩板内侧的顶柱。

优选的，所述固定框架与安装板的连接关系为卡接。

优选的，所述安装圆盘与安装板的连接关系为卡接，所述安装圆盘由三个大小不同的圆盘组合而成。

优选的，所述支撑角架的数量不少于六个，所述支撑角架呈圆环状分布在安装圆盘的前表面上。

优选的，所述支撑角架呈倾斜角度设置在安装圆盘的前表面上，所述支撑角架的倾斜角度在三十度至四十五度之间。

优选的，所述竖直集火板与安装圆盘的连接关系为焊接。

(三)有益效果

与现有技术相比，本实用新型提供了一种方便增加支撑面积和使用效果好的燃气灶架，具备以下有益效果：

1、该方便增加支撑面积和使用效果好的燃气灶架，通过设置安装圆盘内的支撑角架和支撑角架上安装主块、竖直旋转轴、旋转扩板、卡槽、限位卡条、往复弹簧和顶柱之间的结构连接，可以有效保证当所需求支撑面积需要增加时，只需要更换不同的限位卡条便可以有效控制支撑角架的扩张面积，有效保证使用器具大小的不同，可以方便去对支撑面积进行调整，可以有效保证被支撑器具的稳定性，同时也可以保证燃烧接触的面积。

2、该方便增加支撑面积和使用效果好的燃气灶架，通过设置圆环滑轨和圆环滑轨上圆环滑槽和支撑凸起块之间的结构连接，可以有效保证在接触位置不同的时候，可以及时对支撑凸起块的位置进行调整，方便了灶架整体的使用。

附图说明

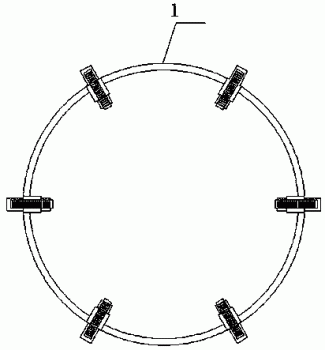

图1为本实用新型结构示意图；

图2为本实用新型支撑角架的结构示意图。

图中：1固定框架、2安装板、3固定螺钉、4安装圆盘、5支撑角架、51安装主块、52竖直旋转轴、53旋转扩板、54卡槽、55限位卡条、56往复弹簧、57顶柱、6竖直集火板、7圆环滑轨、8圆环滑槽、9支撑凸起块、10出火圆环、11出火孔、12导热支撑块。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种技术方案：一种方便增加支撑面积和使用效果好的燃气灶架，包括固定框架1，固定框架1的内腔固定安装有安装板2，固定框架1与安装板2的连接关系为卡接，安装板2的四角均固定安装有位于固定框架1内腔的固定螺钉3，安装板2的内腔固定安装有安装圆盘4，安装圆盘4与安装板2的连接关系为卡接，安装圆盘4由三个大小不同的圆盘组合而成，安装圆盘4上固定安装有支撑角架5，支撑角架5的数量不少于六个，支撑角架5呈圆环状分布在安装圆盘4的前表面上，支撑角架5呈倾斜角度设置在安装圆盘4的前表面上，支撑角架5的倾斜角度在三十度至四十五度之间，通过设置安装圆盘4内的支撑角架5和支撑角架5上安装主块51、竖直旋转轴52、旋转扩板53、卡槽54、限位卡条55、往复弹簧56和顶柱57之间的结构连接，可以有效保证当所需求支撑面积需要增加时，只需要更换不同的限位卡条55便可以有效控制支撑角架5的扩张面积，有效保证使用器具大小的不同，可以方便去对支撑面积进行调整，可以有效保证被支撑器具的稳定性，同时也可以保证燃烧接触的面积，安装圆盘4的内侧固定安装有位于支撑角架5两侧的竖直集火板6，竖直集火板6与安装圆盘4的连接关系为焊接，竖直集火板6的内侧固定安装有位于安装圆盘4内腔的圆环滑轨7，圆环滑轨7的前表面上开设有圆环滑槽8，圆环滑槽8内固定安装有支撑凸起块9，通过设置圆环滑轨7和圆环滑轨7上圆环滑槽8和支撑凸起块9之间的结构连接，可以有效保证在接触位置不同的时候，可以及时对支撑凸起块9的位置进行调整，方便了灶架整体的使用，圆环滑轨7的内侧固定安装有位于安装圆盘4内腔的出火圆环10，出火圆环10上开设有出火孔11，出火圆环10的内侧固定安装有位于安装圆盘4内腔的导热支撑块12。

支撑角架5包括有安装主块51，安装主块51的右侧顶部和底部均活动安装有竖直旋转轴52，竖直旋转轴52的右侧与旋转扩板53的左侧活动连接，旋转扩板53的前表面顶部和底部均开设有卡槽54，卡槽54内固定安装有限位卡条55，旋转扩板53的内侧固定安装有往复弹簧56，往复弹簧56的右侧固定安装有位于旋转扩板53内侧的顶柱57。

该文中出现的电器元件均与外界的主控器及220V市电电连接，并且主控器可为计算机等起到控制的常规已知设备。

综上所述，该方便增加支撑面积和使用效果好的燃气灶架，通过设置安装圆盘4内的支撑角架5和支撑角架5上安装主块51、竖直旋转轴52、旋转扩板53、卡槽54、限位卡条55、往复弹簧56和顶柱57之间的结构连接，可以有效保证当所需求支撑面积需要增加时，只需要更换不同的限位卡条55便可以有效控制支撑角架5的扩张面积，有效保证使用器具大小的不同，可以方便去对支撑面积进行调整，可以有效保证被支撑器具的稳定性，同时也可以保证燃烧接触的面积，通过设置圆环滑轨7和圆环滑轨7上圆环滑槽8和支撑凸起块9之间的结构连接，可以有效保证在接触位置不同的时候，可以及时对支撑凸起块9的位置进行调整，方便了灶架整体的使用，解决了目前市场上现有的灶架在实际使用过程中无法根据实际使用需求来调整和更改支撑面积，不方便使用的问题。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个……”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
