专利摘要

本实用新型公开了一种易拼接竹木地板，包括保护套、竹木地板本体、第一卡齿、第一卡板、第二卡齿、第二卡板、支撑弹簧、限位板、竹木地板本体移动腔、防水层和限位板移动腔，保护套的相邻两侧均安装有第一卡板，第一卡板的顶部安装有第一卡齿，第一卡板的对应一侧安装有第二卡板，第二卡板的底部安装有第二卡齿，保护套的底部安装有防水层，保护套的顶部开设有竹木地板本体移动腔，竹木地板本体移动腔的两侧设有限位板移动腔，竹木地板本体移动腔上安装有竹木地板本体，竹木地板本体的对应两侧均安装有限位板，限位板安装在限位板移动腔的内部，该竹木地板，减震效率高，使用寿命长且易于拼接。

权利要求

1.一种易拼接竹木地板，包括保护套（1）、竹木地板本体（2）、第一卡齿（3）、第一卡板（4）、第二卡齿（5）、第二卡板（6）、支撑弹簧（7）、限位板（8）、竹木地板本体移动腔（9）、防水层（10）和限位板移动腔（11），其特征在于：所述保护套（1）的相邻两侧均安装有所述第一卡板（4），所述第一卡板（4）的顶部安装有所述第一卡齿（3），所述第一卡板（4）的对应一侧安装有所述第二卡板（6），所述第二卡板（6）的底部安装有所述第二卡齿（5），所述保护套（1）的底部安装有所述防水层（10），所述保护套（1）的顶部开设有所述竹木地板本体移动腔（9），所述竹木地板本体移动腔（9）的两侧设有所述限位板移动腔（11），所述竹木地板本体移动腔（9）上安装有所述竹木地板本体（2），所述竹木地板本体（2）的对应两侧均安装有所述限位板（8），所述限位板（8）安装在所述限位板移动腔（11）的内部，所述竹木地板本体（2）通过所述支撑弹簧（7）与所述竹木地板本体移动腔（9）的底部内壁连接，所述竹木地板本体（2）由第一保护层（12）、除菌层（13）、面板（14）、芯层（15）、底层（16）和第二保护层（17）组成，所述第一保护层（12）的底部安装有所述除菌层（13），所述除菌层（13）的底部安装有所述面板（14），所述面板（14）的底部安装有所述芯层（15），所述芯层（15）的底部安装有所述底层（16），所述底层（16）的底部安装有所述第二保护层（17）。

2.根据权利要求1所述的一种易拼接竹木地板，其特征在于：所述第一卡齿（3）与第二卡齿（5）交错安装，配合使用。

3.根据权利要求1所述的一种易拼接竹木地板，其特征在于：所述保护套（1）和竹木地板本体（2）均与支撑弹簧（7）通过焊接固定。

4.根据权利要求1所述的一种易拼接竹木地板，其特征在于：所述支撑弹簧（7）均匀分布在限位板移动腔（11）的底部内壁。

5.根据权利要求1所述的一种易拼接竹木地板，其特征在于：所述面板（14）和底层（16）均为一种竹木材料构件。

6.根据权利要求1所述的一种易拼接竹木地板，其特征在于：所述芯层（15）为一种樟木材料构件。

7.根据权利要求1所述的一种易拼接竹木地板，其特征在于：所述第一保护层（12）、除菌层（13）、面板（14）、芯层（15）、底层（16）和第二保护层（17）均通过强力胶固定连接。

说明书

技术领域

本实用新型涉及地板技术领域，具体为一种易拼接竹木地板。

背景技术

竹木复合地板是竹材与木材复合再生产物。它的面板和底板，采用的是上好的竹材，而其芯层多为杉木、樟木等木材。其生产制作要依靠精良的机器设备和先进的科学技术以及规范的生产工艺流程，经过一系列的防腐、防蚀、防潮、高压、高温以及胶合、旋磨等近40道繁复工序，才能制作成为一种新型的复合地板。现有的竹木地板拼接困难，使用极为不便，同时现有的竹木地板具有减震效果差、使用寿命短等特点，因此，设计一种减震效率高，使用寿命长且易于拼接的竹木地板是很有必要的。

实用新型内容

本实用新型的目的在于提供一种易拼接竹木地板，以解决上述背景技术中提出的问题。

为了解决上述技术问题，本实用新型提供如下技术方案：一种易拼接竹木地板，包括保护套、竹木地板本体、第一卡齿、第一卡板、第二卡齿、第二卡板、支撑弹簧、限位板、竹木地板本体移动腔、防水层和限位板移动腔，所述保护套的相邻两侧均安装有所述第一卡板，所述第一卡板的顶部安装有所述第一卡齿，所述第一卡板的对应一侧安装有所述第二卡板，所述第二卡板的底部安装有所述第二卡齿，所述保护套的底部安装有所述防水层，所述保护套的顶部开设有所述竹木地板本体移动腔，所述竹木地板本体移动腔的两侧设有所述限位板移动腔，所述竹木地板本体移动腔上安装有所述竹木地板本体，所述竹木地板本体的对应两侧均安装有所述限位板，所述限位板安装在所述限位板移动腔的内部，所述竹木地板本体通过所述支撑弹簧与所述竹木地板本体移动腔的底部内壁连接，所述竹木地板本体由第一保护层、除菌层、面板、芯层、底层和第二保护层组成，所述第一保护层的底部安装有所述除菌层，所述除菌层的底部安装有所述面板，所述面板的底部安装有所述芯层，所述芯层的底部安装有所述底层，所述底层的底部安装有所述第二保护层。

进一步的，所述第一卡齿与第二卡齿交错安装，配合使用。

进一步的，所述保护套和竹木地板本体均与支撑弹簧通过焊接固定。

进一步的，所述支撑弹簧均匀分布在限位板移动腔的底部内壁。

进一步的，所述面板和底层均为一种竹木材料构件。

进一步的，所述芯层为一种樟木材料构件。

进一步的，所述第一保护层、除菌层、面板、芯层、底层和第二保护层均通过强力胶固定连接。

与现有技术相比，本实用新型所达到的有益效果是：该易拼接竹木地板，通过第一卡齿与第二卡齿配合使用将多块板拼接在一起，具有良好的密封性，连接紧固，便于拆卸；保护套的底部设有防水层，使其具有良好的防水性能，便于延长其使用寿命；保护套和竹木地板本体之间安装有支撑弹簧，使其整体具有良好的减震效果，结实耐用，脚感好；面板和底层均为一种竹木材料构件，具有外观自然清新、纹理细腻流畅、防潮防湿防蚀以及韧性强、有弹性等特点；芯层为一种樟木材料构件，具有味浓郁、防虫防蛀和驱霉防潮的效果。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

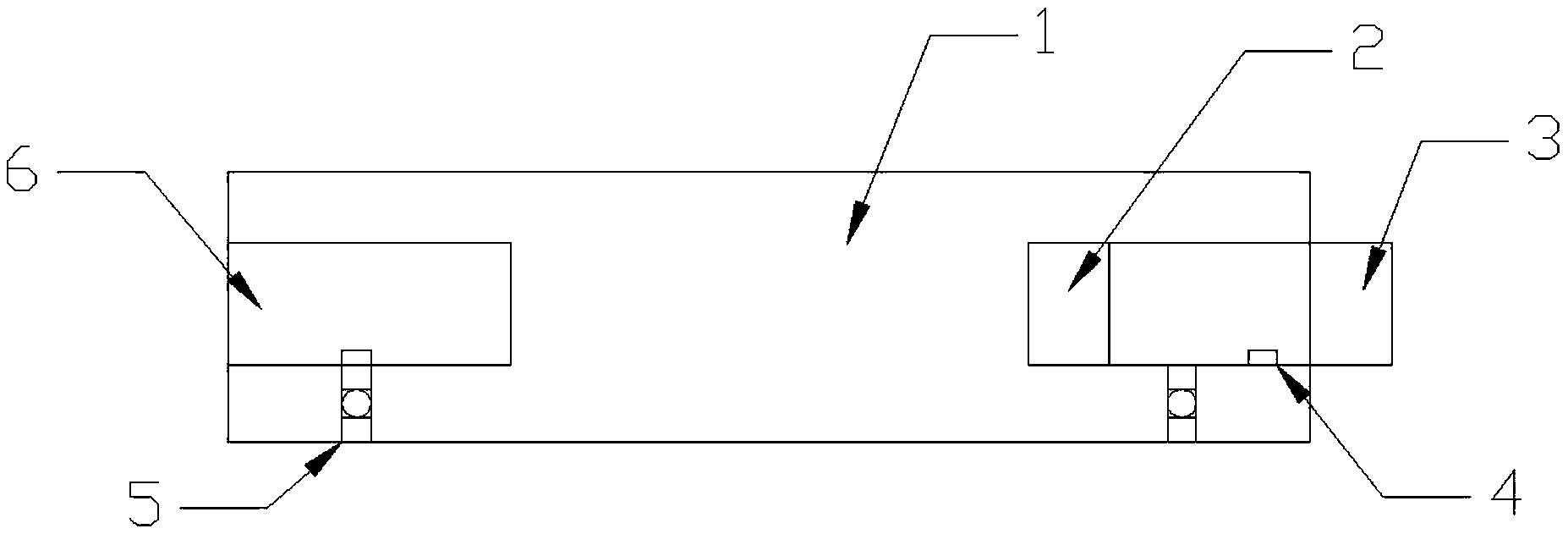

图1是本实用新型的整体结构示意图；

图2是本实用新型的整体内部结构示意图；

图3是本实用新型的竹木地板本体结构示意图；

图中：1-保护套；2-竹木地板本体；3-第一卡齿；4-第一卡板；5-第二卡齿；6-第二卡板；7-支撑弹簧；8-限位板；9-竹木地板本体移动腔；10-防水层；11-限位板移动腔；12-第一保护层；13-除菌层；14-面板；15-芯层；16-底层；17-第二保护层。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种易拼接竹木地板，包括保护套1、竹木地板本体2、第一卡齿3、第一卡板4、第二卡齿5、第二卡板6、支撑弹簧7、限位板8、竹木地板本体移动腔9、防水层10和限位板移动腔11，保护套1的相邻两侧均安装有第一卡板4，第一卡板4的顶部安装有第一卡齿3，第一卡板4的对应一侧安装有第二卡板6，第二卡板6的底部安装有第二卡齿5，保护套1的底部安装有防水层10，保护套1的顶部开设有竹木地板本体移动腔9，竹木地板本体移动腔9的两侧设有限位板移动腔11，竹木地板本体移动腔9上安装有竹木地板本体2，竹木地板本体2的对应两侧均安装有限位板8，限位板8安装在限位板移动腔11的内部，竹木地板本体2通过支撑弹簧7与竹木地板本体移动腔9的底部内壁连接，竹木地板本体2由第一保护层12、除菌层13、面板14、芯层15、底层16和第二保护层17组成，第一保护层12的底部安装有除菌层13，除菌层13的底部安装有面板14，面板14的底部安装有芯层15，芯层15的底部安装有底层16，底层16的底部安装有第二保护层17。

进一步的，第一卡齿3与第二卡齿5交错安装，配合使用，便于连接。

进一步的，保护套1和竹木地板本体2均与支撑弹簧7通过焊接固定，保证连接的稳定性。

进一步的，支撑弹簧7均匀分布在限位板移动腔11的底部内壁，具有良好的减震性。

进一步的，面板14和底层16均为一种竹木材料构件，具有外观自然清新、纹理细腻流畅、防潮防湿防蚀以及韧性强、有弹性等特点。

进一步的，芯层15为一种樟木材料构件，具有味浓郁、防虫防蛀和驱霉防潮的效果。

进一步的，所述第一保护层12、除菌层13、面板14、芯层15、底层16和第二保护层17均通过强力胶固定连接，保证连接的稳定性。

工作原理：工作时，通过第一卡齿3与第二卡齿5配合使用将多块板拼接在一起，具有良好的密封性，连接紧固，便于拆卸；保护套1的底部设有防水层10，使其具有良好的防水性能，便于延长其使用寿命；保护套1和竹木地板本体2之间安装有支撑弹簧7，使其整体具有良好的减震效果，结实耐用，脚感好；面板14和底层16均为一种竹木材料构件，具有外观自然清新、纹理细腻流畅、防潮防湿防蚀以及韧性强、有弹性等特点；芯层15为一种樟木材料构件，具有味浓郁、防虫防蛀和驱霉防潮的效果。
