专利摘要

本实用新型涉及鞋材领域，具体涉及一种可更换鞋底的鞋子。本实用新型通过将鞋体的凸条嵌入鞋底的凹槽内和将鞋体底部的榫头对应插入鞋底的榫槽内，和将鞋体后跟位置的安装键与鞋底后跟位置的安装孔对应连接，并利用螺丝将鞋体和鞋底的鞋跟位置锁固连接，采用上述连接方式，不仅安装后鞋体和鞋底的连接更加紧密，并且鞋底和鞋体的拆换也更加方便，使人们可以在鞋体尚未损坏而鞋底已损坏的情况下，随时更换鞋底，大大节省了用鞋成本。

权利要求

1.可更换鞋底的鞋子，包括有鞋体和鞋底，其特征在于：所述鞋体的鞋头位置侧面围绕有凸条，鞋体的鞋跟位置通过弹簧连接有安装键，所述安装键为腰圆形，鞋体内的鞋跟位置还设有沉头孔，沉头孔内可放入螺丝；所述鞋底的鞋头部分设有内凹的凹槽，鞋体的凸条可嵌入于凹槽内，鞋底的鞋跟位置设置有螺纹孔，螺丝可与螺纹孔螺旋锁固，鞋跟末端位置还设有腰圆形的安装孔，安装孔与安装键对应连接，鞋底于安装孔外设置有键槽，所述键槽与安装孔垂直。

2.根据权利要求1所述的可更换鞋底的鞋子，其特征在于：所述鞋底的鞋头位置表面设有若干条内凹的榫槽，鞋体底部鞋头位置对应榫槽设有向下凸起的榫头，所述榫槽与榫头以榫卯结构形式连接。

3.根据权利要求1所述的可更换鞋底的鞋子，其特征在于：所述鞋底的所述螺丝为尼龙螺丝。

说明书

技术领域

本实用新型涉及鞋材领域，具体涉及一种可更换鞋底的鞋子。

背景技术

日常生活中，人们所穿鞋子的鞋底与地面相接触，受磨损的程度最大。市售的鞋子一般都是利用鞋胶将鞋底与鞋体相互固定，当鞋底被磨损到不能使用时，鞋体往往受损较小，人们不得不抛弃整双鞋子，造成了资源浪费。此外，人们根据不同的场合，会购置多双不同类型的鞋子来满足需求，这大大增加了成本，也会使单双鞋子的利用率降低，占用了更多存放空间。

发明内容

针对现有技术的不足，本实用新型提供一种可更换鞋底的鞋子。

本实用新型采用如下技术方案：可更换鞋底的鞋子，包括有鞋体和鞋底。所述鞋体的鞋头位置侧面围绕有凸条，鞋体底部鞋头位置设有向下凸起的榫头，鞋体的鞋跟位置通过弹簧连接有安装键，所述安装键为腰圆形，鞋体内的鞋跟位置还设有沉头孔，沉头孔内可放入螺丝，所述螺丝可以是尼龙螺丝。所述鞋底的鞋头部分设有内凹的凹槽，鞋体的凸条可嵌入于凹槽内，鞋底的鞋头位置表面还设有与榫头对应的内凹的榫槽，榫头与榫槽以榫卯结构的形式连接。鞋底的鞋跟位置设置有螺纹孔，螺丝可与螺纹孔螺旋锁固，鞋跟末端位置还设有腰圆形的安装孔，安装孔与安装键对应连接，鞋底于安装孔外设置有键槽，所述键槽与安装孔垂直。

由上述对本实用新型结构的描述可知，和现有技术相比，本实用新型具有如下优点：本实用新型通过将鞋体的凸条嵌入鞋底的凹槽内和将鞋体底部的榫头对应插入鞋底的榫槽内，和将鞋体后跟位置的安装键与鞋底后跟位置的安装孔对应连接，并利用螺丝将鞋体和鞋底的鞋跟位置锁固连接，采用上述连接方式，不仅安装后鞋体和鞋底的连接更加紧密，并且鞋底和鞋体的拆换也更加方便，使人们可以在鞋体尚未损坏而鞋底已损坏的情况下，随时更换鞋底，大大节省了用鞋成本。

附图说明

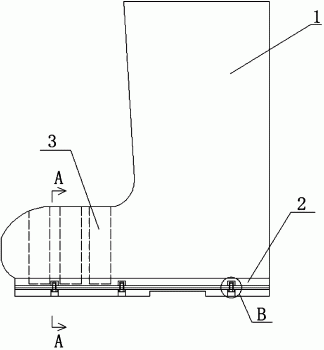

图1为本实用新型的侧视图。

图2为鞋体的侧视图。

图3为鞋体的仰视图。

图4为鞋底的侧视图。

图5为鞋底的俯视图。

图6为图1的A向剖面示意图。

图7为安装孔与安装键的连接示意图。

具体实施方式

下面参照附图说明本实用新型的具体实施方式。

参照附图1-5所示，可更换鞋底的鞋子，包括有鞋体1和鞋底2。所述鞋体1的鞋头位置侧面围绕有凸条14，鞋体1底部鞋头位置设有向下凸起的榫头15，鞋体1的鞋跟上方位置通过弹簧12连接有安装键13，所述安装键13为腰圆形，鞋体1内的鞋跟位置还设有沉头孔11，沉头孔11内可放入螺丝3，所述螺丝3可以是尼龙螺丝，可充分减轻鞋子的重量。所述鞋底2的鞋头部分设有内凹的凹槽24，鞋体1的凸条14可嵌入于凹槽24内，鞋底2的鞋头位置表面还设有与榫头15对应的内凹的榫槽25，榫头15与榫槽25以榫卯结构的形式连接，采用此结构不仅结构连接紧密，而且拆换方便。鞋底2的鞋跟位置设置有螺纹孔21，螺丝3可与螺纹孔21螺旋锁固，鞋底1的鞋跟末端位置还设有腰圆形的安装孔22，安装孔22与安装键13对应连接，鞋底1于安装孔22外设置有键槽23，所述键槽23与安装孔22垂直。

继续参照附图1-5所示，需要将鞋底2固定于鞋体1上时，可一手持鞋底2，一手持鞋体1，将鞋体1的鞋头位置对应鞋底2的鞋头位置倾斜向下插入，使凸条14和榫头15分别嵌入凹槽24和榫槽25内。之后扳动鞋底2后跟位置，将鞋体1的安装键13穿过鞋底2的安装孔22，由于安装键13与鞋体1是通过弹簧12连接的，因此安装键13相对鞋体1有一定的旋转行程，当安装键13穿过鞋底的2安装孔22后，可将安装键13拉出并旋转至对应键槽23，之后松开安装键13，使安装键13在弹簧12的弹性作用力下回弹嵌入键槽23内，利用此方式可使鞋体1的后跟位置和鞋底2的后跟位置相互固定。最后利用螺丝3穿入鞋体1的沉头孔11与鞋底2的螺纹孔21锁固连接，由于人们在行走时，往往是抬起脚后跟，因此采用螺旋连接的方式，可使鞋底2的鞋跟位置与鞋体1的鞋跟位置连接更为紧密，不易分开。

上述仅为本实用新型的具体实施方式，但本实用新型的设计构思并不局限于此，凡利用此构思对本实用新型进行非实质性的改动，均应属于侵犯本实用新型保护范围的行为。
