专利摘要

本实用新型公开了一种具有发光组件的家具，其结构包括桌板、挡板、底板、抽屉、支撑脚、底座、支架、乳白柱、发光器，所述支架上端两侧呈弯曲状，底部接触面为直线型杆体结构，所述支架构成了内部呈花瓶状的结构，横向直径由上往下增加，所述支架底部接触底座表面且相连接，底座由两块板块叠合而成，所述支架中部竖立等距排列的乳白柱，所述乳白柱上下两端均为圆形截面，上端与底板相连接，本实用新型设有发光器，能够在夜间停电的状况下起到警示作用，能够避免用户碰撞到家具，根据发光的方位判断出室内布局，尽快进行处理。

权利要求

1.一种具有发光组件的家具，其结构包括桌板(1)、挡板(2)、底板(3)、抽屉(4)、支撑脚(5)、底座(6)、支架(7)、乳白柱(8)、发光器(9)，所述支架(7)上端两侧呈弯曲状，底部接触面为直线型杆体结构，所述支架(7)构成了内部呈花瓶状的结构，横向直径由上往下增加，其特征在于：

所述支架(7)底部接触底座(6)表面且相连接，底座(6)由两块板块叠合而成，所述支架(7)中部竖立等距排列的乳白柱(8)，所述乳白柱(8)上下两端均为圆形截面，上端与底板(3)相连接，所述抽屉(4)位于桌板(1)的下方中段位置，所述支架(7)上段设有发光器(9)；

所述发光器(9)由接线端(901)、控制器(902)、电源线(903)、密封垫(904)、LED灯珠(905)组成，所述接线端(901)设在控制器(902)一侧，所述控制器(902)端口连接并列电源线(903)，所述电源线(903)从密封垫(904)穿过，所述密封垫(904)设在LED灯珠(905)外壳表面，所述LED灯珠(905)通过电源线(903)垂立在对应的乳白柱(8)内。

2.根据权利要求1所述的一种具有发光组件的家具，其特征在于：所述底座(6)下侧边角处设有对应排列的支撑脚(5)。

3.根据权利要求1所述的一种具有发光组件的家具，其特征在于：所述挡板(2)为三角弧形板体结构，设在底板(3)与桌板(1)之间。

4.根据权利要求1所述的一种具有发光组件的家具，其特征在于：所述桌板(1)底部左右侧连接挡板(2)上侧，采用粘合安装方式。

5.根据权利要求1所述的一种具有发光组件的家具，其特征在于：所述挡板(2)中部凹槽位置设有抽屉(4)，抽屉(4)采用前后抽动方式。

6.根据权利要求1所述的一种具有发光组件的家具，其特征在于：所述底板(3)左右表面与挡板(2)垂直连接连接。

说明书

技术领域

本实用新型是一种具有发光组件的家具，属于家具技术领域。

背景技术

家具是由材料、结构、外观形式和功能四种因素组成，其中功能是先导，是推动家具发展的动力；结构是主干，是实现功能的基础。

现有技术公开了申请号为：CN201410787665.1的一种带有支撑座的家具，它包括家具主体、连接在家具主体底部的多个支撑座，支撑座包括与家具主体相连接的底座、与底座相上下滑动连接的支撑脚，底座与支撑脚之间设置有调节并限定二者之间相对位置的调节机构。通过采用上述技术方案，本发明带有支撑座的家具，通过调节底座与支撑脚之间的相对位置关系，来调节支撑座的高度，并根据地面的凹凸情况，通过调节各个支撑座的高度，使家具主体不受地面影响而保持平稳放置，不会产生晃动。但是其不足之处在于家具在夜间无法发光，遇到停电等情况下，用户走进室内容易碰撞到家具等坚硬的物体。

实用新型内容

针对现有技术存在的不足，本实用新型目的是提供一种具有发光组件的家具，以解决家具在夜间无法发光，遇到停电等情况下，用户走进室内容易碰撞到家具等坚硬的物体的问题。

为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种具有发光组件的家具，其结构包括桌板、挡板、底板、抽屉、支撑脚、底座、支架、乳白柱、发光器，所述支架上端两侧呈弯曲状，底部接触面为直线型杆体结构，所述支架构成了内部呈花瓶状的结构，横向直径由上往下增加，所述支架底部接触底座表面且相连接，底座由两块板块叠合而成，所述支架中部竖立等距排列的乳白柱，所述乳白柱上下两端均为圆形截面，上端与底板相连接，所述抽屉位于桌板的下方中段位置，所述支架上段设有发光器；所述发光器由接线端、控制器、电源线、密封垫、LED灯珠组成，所述接线端设在控制器一侧，所述控制器端口连接并列电源线，所述电源线从密封垫穿过，所述密封垫设在LED灯珠外壳表面，所述LED灯珠通过电源线垂立在对应的乳白柱内。

进一步地，所述底座下侧边角处设有对应排列的支撑脚。

进一步地，所述挡板为三角弧形板体结构，设在底板与桌板之间。

进一步地，所述桌板底部左右侧连接挡板上侧，采用粘合安装方式。

进一步地，所述挡板中部凹槽位置设有抽屉，抽屉采用前后抽动方式。

进一步地，所述底板左右表面与挡板垂直连接连接。

进一步地，所述接线端外接独立蓄电盒。

进一步地，所述控制器内含芯片。

有益效果

本实用新型一种具有发光组件的家具，发光器主要在夜间发光，外接独立蓄电盒，通过接线端将电流导入控制器，再通过输出端连接到电源线，密封垫作为绝缘垫，能够防止电流外泄，电源从密封垫进入LED灯珠内，直接将电能转化为光能，LED灯珠悬在对应的乳白柱内，通过透光性好的罩体发出光源，能够在夜间停电的状况下起到警示作用，能够避免用户碰撞到家具，根据发光的方位判断出室内布局，尽快进行处理。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

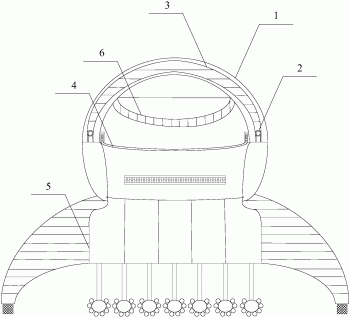

图1为本实用新型一种具有发光组件的家具的结构示意图；

图2为本实用新型的发光器示意图；

图3为本实用新型的底座结构分解示意图；

图4为本实用新型的LED灯珠结构分解示意图。

图中：桌板-1、挡板-2、底板-3、抽屉-4、支撑脚-5、底座-6、支架-7、乳白柱-8、发光器-9、接线端-901、控制器-902、电源线-903、密封垫-904、LED灯珠-905。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

请参阅图1-图4，本实用新型提供一种技术方案：一种具有发光组件的家具，其结构包括桌板1、挡板2、底板3、抽屉4、支撑脚5、底座6、支架7、乳白柱8、发光器9，所述支架7上端两侧呈弯曲状，底部接触面为直线型杆体结构，所述支架7构成了内部呈花瓶状的结构，横向直径由上往下增加，所述支架7底部接触底座6表面且相连接，底座6由两块板块叠合而成，所述支架7中部竖立等距排列的乳白柱8，所述乳白柱8上下两端均为圆形截面，上端与底板3相连接，所述抽屉4位于桌板1的下方中段位置，所述支架7上段设有发光器9；所述发光器9由接线端901、控制器902、电源线903、密封垫904、LED灯珠905组成，所述接线端901设在控制器902一侧，所述控制器902端口连接并列电源线903，所述电源线903从密封垫904穿过，所述密封垫904设在LED灯珠905外壳表面，所述LED灯珠905通过电源线903垂立在对应的乳白柱8内，所述底座6下侧边角处设有对应排列的支撑脚5，所述挡板2为三角弧形板体结构，设在底板3与桌板1之间，所述桌板1底部左右侧连接挡板2上侧，采用粘合安装方式，所述挡板2中部凹槽位置设有抽屉4，抽屉4采用前后抽动方式，所述底板3左右表面与挡板2垂直连接连接。

本专利所说的LED灯珠905为半导体发光二极管，采用半导体材料制成的，以直接将电能转化为光能，电号转换成光信号的发光器件，其特点是功耗低、高亮度、色彩艳丽、抗振动、寿命长、冷光源等优点。

在进行使用时，发光器9主要在夜间发光，外接独立蓄电盒，通过接线端901将电流导入控制器902，再通过输出端连接到电源线903，密封垫904作为绝缘垫，能够防止电流外泄，电源从密封垫904进入LED灯珠905内，直接将电能转化为光能，LED灯珠905悬在对应的乳白柱8内，通过透光性好的罩体发出光源，能够在夜间停电的状况下起到警示作用，能够避免用户碰撞到家具，根据发光的方位判断出室内布局，尽快进行处理。

本实用新型解决的问题是家具在夜间无法发光，遇到停电等情况下，用户走进室内容易碰撞到家具等坚硬的物体，本实用新型通过上述部件的互相组合，能够在夜间停电的状况下起到警示作用，能够避免用户碰撞到家具，根据发光的方位判断出室内布局，尽快进行处理，具体如下所述：

接线端901设在控制器902一侧，所述控制器902端口连接并列电源线903，所述电源线903从密封垫904穿过，所述密封垫904设在LED灯珠905外壳表面，所述LED灯珠905通过电源线903垂立在对应的乳白柱8内。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点，对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
