专利摘要

本实用新型公开了一种工具齐全便于携带的工具箱，包括把手、第二放置层和第三放置层，所述把手的下方安装有外箱壳，且外箱壳的顶端安装有扣子，所述扣子的下方安装有转轴，且转轴的下方设置有第一放置层，所述第二放置层的顶端设置有凹口，且第二放置层位于第一放置层的下方，所述第二放置层的表面中心设置有放置袋，且放置袋的下方安装有合页，所述第三放置层的表面设置有凹痕，且第三放置层位于合页的下方，所述凹痕的下方安装有横杆，所述外箱壳的表面设置有凸纹，所述扣子的上端设置有扣板，且扣板的下方安装有倒钩。该工具齐全便于携带的工具箱结构灵活，容量较大，各种工具齐全，且对工具箱表面进行保护。

权利要求

1.一种工具齐全便于携带的工具箱，包括把手（1）、第二放置层（6）和第三放置层（10），其特征在于：所述把手（1）的下方安装有外箱壳（2），且外箱壳（2）的顶端安装有扣子（3），所述扣子（3）的下方安装有转轴（4），且转轴（4）的下方设置有第一放置层（5），所述第二放置层（6）的顶端设置有凹口（7），且第二放置层（6）位于第一放置层（5）的下方，所述第二放置层（6）的表面中心设置有放置袋（8），且放置袋（8）的下方安装有合页（9），所述第三放置层（10）的表面设置有凹痕（11），且第三放置层（10）位于合页（9）的下方，所述凹痕（11）的下方安装有横杆（12），所述外箱壳（2）的表面设置有凸纹（13），所述扣子（3）的上端设置有扣板（14），且扣板（14）的下方安装有倒钩（15）。

2.根据权利要求1所述的一种工具齐全便于携带的工具箱，其特征在于：所述凹口（7）为半圆形结构，且凹口（7）的圆心位于第二放置层（6）的竖直中心。

3.根据权利要求1所述的一种工具齐全便于携带的工具箱，其特征在于：所述第一放置层（5）、第二放置层（6）和第三放置层（10）之间通过合页（9）相互连接。

4.根据权利要求1所述的一种工具齐全便于携带的工具箱，其特征在于：所述凹痕（11）在第三放置层（10）和第一放置层（5）的表面均有分布，且各凹痕（11）的形状均不相同。

5.根据权利要求1所述的一种工具齐全便于携带的工具箱，其特征在于：所述放置袋（8）为圆角矩形结构，且放置袋（8）的面积为第二放置层（6）面积的75%。

6.根据权利要求1所述的一种工具齐全便于携带的工具箱，其特征在于：所述凸纹（13）为倾斜15°的正六边形，且凸纹（13）在外箱壳（2）的表面均匀分布。

说明书

技术领域

本实用新型涉及工具箱技术领域，具体为一种工具齐全便于携带的工具箱。

背景技术

工具箱顾名思义，它是一种容器，是存储工具和各种家庭杂物的容器，可用于生产、家庭、维修和钓鱼等各种用途，使用广泛，它分为移动型和固定型，移动性的工具箱也就是所谓的工具车。然而现有的工具箱结构单一，容量有限，工具箱所提供的存放空间不足，可能会导致在需要某件工具的时候没有携带，且对工具箱表面的保护不到位，使工具箱的使用寿命减少，为此，我们提出一种结构灵活，容量较大，各种工具齐全，且对工具箱表面进行保护的工具箱。

实用新型内容

本实用新型的目的在于提供一种工具齐全便于携带的工具箱，以解决上述背景技术中提出的现有的工具箱结构单一的问题。

为实现上述目的，本实用新型提供如下技术方案：一种工具齐全便于携带的工具箱，包括把手、第二放置层和第三放置层，所述把手的下方安装有外箱壳，且外箱壳的顶端安装有扣子，所述扣子的下方安装有转轴，且转轴的下方设置有第一放置层，所述第二放置层的顶端设置有凹口，且第二放置层位于第一放置层的下方，所述第二放置层的表面中心设置有放置袋，且放置袋的下方安装有合页，所述第三放置层的表面设置有凹痕，且第三放置层位于合页的下方，所述凹痕的下方安装有横杆，所述外箱壳的表面设置有凸纹，所述扣子的上端设置有扣板，且扣板的下方安装有倒钩。

优选的，所述凹口为半圆形结构，且凹口的圆心位于第二放置层的竖直中心。

优选的，所述第一放置层、第二放置层和第三放置层之间通过合页相互连接。

优选的，所述凹痕在第三放置层和第一放置层的表面均有分布，且各凹痕的形状均不相同。

优选的，所述放置袋为圆角矩形结构，且放置袋的面积为第二放置层面积的75%。

优选的，所述凸纹为倾斜15°的正六边形，且凸纹在外箱壳的表面均匀分布。

与现有技术相比，本实用新型的有益效果是：该工具齐全便于携带的工具箱结构灵活，容量较大，各种工具齐全，且对工具箱表面进行保护，其中凹口为半圆形结构，且凹口的圆心位于第二放置层的竖直中心，便于将第二放置层翻开，从而取出第一放置层中的工具，放置袋为圆角矩形结构，且放置袋的面积为第二放置层面积的75%，用来放置小型工具，凹痕在第三放置层和第一放置层的表面均有分布，可以将不同的工具固定在第一放置层和第三放置层上，且各凹痕的形状均不相同，各凹痕的形状分别为不同的工具，一放置层、第二放置层和第三放置层之间通过合页相互连接，各个放置层可以旋转，从而打开或闭合工具箱，凸纹为倾斜15°的正六边形，且凸纹在外箱壳的表面均匀分布，保护工具箱的表面不被划伤。

附图说明

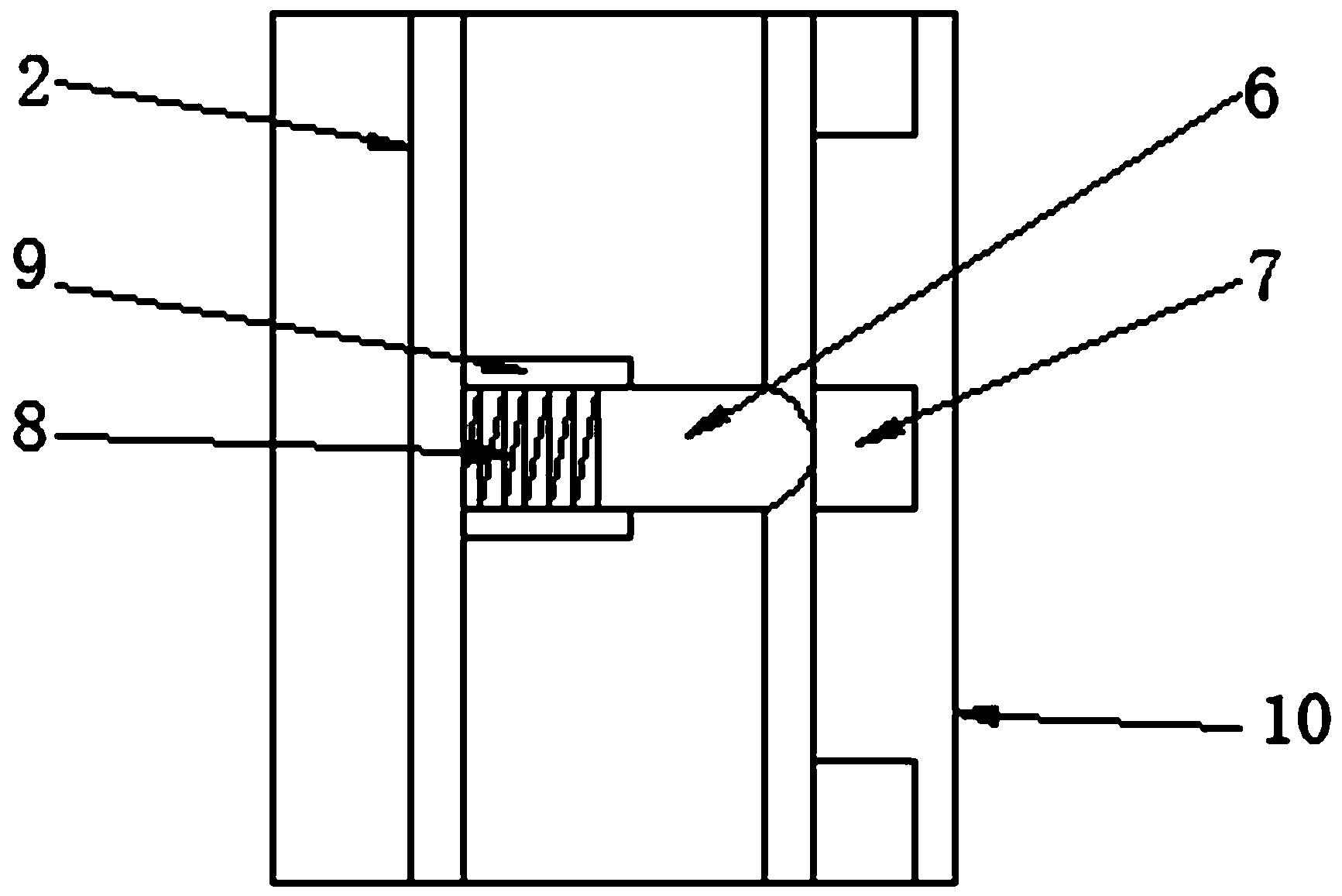

图1为本实用新型内部俯视结构示意图；

图2为本实用新型正面结构示意图；

图3为本实用新型扣子结构示意图。

图中：1、把手，2、外箱壳，3、扣子，4、转轴，5、第一放置层，6、第二放置层，7、凹口，8、放置袋，9、合页，10、第三放置层，11、凹痕，12、横杆，13、凸纹，14、扣板，15、倒钩。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种工具齐全便于携带的工具箱，包括把手1、第二放置层6和第三放置层10，把手1的下方安装有外箱壳2，且外箱壳2的顶端安装有扣子3，扣子3的下方安装有转轴4，且转轴4的下方设置有第一放置层5，第二放置层6的顶端设置有凹口7，凹口7为半圆形结构，且凹口7的圆心位于第二放置层6的竖直中心，便于将第二放置层6翻开，从而取出第一放置层5中的工具，且第二放置层6位于第一放置层5的下方，第二放置层6的表面中心设置有放置袋8，放置袋8为圆角矩形结构，且放置袋8的面积为第二放置层6面积的75%，用来放置小型工具，且放置袋8的下方安装有合页9，第三放置层10的表面设置有凹痕11，凹痕11在第三放置层10和第一放置层5的表面均有分布，可以将不同的工具固定在第一放置层5和第三放置层10上，且各凹痕11的形状均不相同，各凹痕11的形状分别为不同的工具，且第三放置层10位于合页9的下方，第一放置层5、第二放置层6和第三放置层10之间通过合页9相互连接，各个放置层可以旋转，从而打开或闭合工具箱，凹痕11的下方安装有横杆12，外箱壳2的表面设置有凸纹13，凸纹13为倾斜15°的正六边形，且凸纹13在外箱壳2的表面均匀分布，保护工具箱的表面不被划伤，扣子3的上端设置有扣板14，且扣板14的下方安装有倒钩15。

工作原理：对于这类的工具箱，首先拿着把手1将工具箱带到需要的地方，通过转轴4将扣子3打开，通过合页9打开第一放置层5和第三放置层10，通过凹口7和合页9将第二放置层6打开，可将位于第一放置层5的凹痕11中的工具取出，其他工具均位于第三放置层10的凹痕11或放置袋8中，凸纹13对外箱壳2进行保护，使其不会被刮伤，当物品使用完后，将工具放入对应的凹痕11中，通过合页9将第一放置层5、第二放置层6和第三放置层10闭合，通过转轴4将扣子3扣上，扣子3上的倒钩15勾住横杆12，对整个工具箱进行固定，最后提起把手1将工具箱带走，就这样完成整个工具箱的使用过程。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
