专利摘要

本实用新型涉及到一种清洁用具领域，具体涉及到一种消除异味便于清理的垃圾桶。包括桶体，集液箱与桶体通过桶体底板上的第四槽孔连通，活动杆的上端设置有上挡板，上挡板下端面设置有与桶体底板上端面密封接触的橡胶垫，活动杆的下端设置有下挡板，下挡板与桶体底板下端面之间的活动杆上设置有弹簧，绳的一端与上挡板连接，绳的另一端与旋转杆的中部连接，桶体的桶壁上设置有弧形的缺口，活动板前后侧壁上分别设置有第三槽孔，第三槽孔内设置有防水透气膜，活动板内部填充有活性炭。本实用新型，结构简单，操作方便，制造成本低，除异味效果好，方便清洁，能将垃圾中带有的液体与其分离，有效的降低了异味的产生。

权利要求

1.一种消除异味便于清理的垃圾桶，包括桶体(1)，桶体(1)上端铰连接有端盖(3)，端盖(3)上设置有把手(4)，其特征在于，桶体(1)下端设置有集液箱(2)，集液箱(2)与桶体(1)通过桶体(1)底板上的第四槽孔(22)连通，活动杆(21)贯穿在第四槽孔(22)中，活动杆(21)的上端设置有上挡板(20)，上挡板(20)下端面设置有与桶体(1)底板上端面密封接触的橡胶垫(23)，活动杆(21)的下端设置有下挡板(25)，下挡板(25)与桶体(1)底板下端面之间的活动杆(21)上设置有弹簧(24)，桶体(1)的桶壁上部设置有第一槽孔(5)，第一槽孔(5)内设置有绳轮(6)，与第一槽孔(5)对应的桶体(1)外缘的下部设置有固定板(15)，旋转杆(14)朝向桶体(1)的一端与固定板(15)铰连接，绳(13)的一端与上挡板(20)连接，绳(13)的另一端绕过绳轮(6)与旋转杆(14)的中部连接，桶体(1)的桶壁上设置有弧形的缺口(11)，缺口(11)的左右侧壁上设置有第二槽孔(12)，缺口(11)内设置有弧形的中空活动板(9)，活动板(9)左右两侧的凸块(19)分别设置在第二槽孔(12)内，活动板(9)前后侧壁上分别设置有第三槽孔(18)，第三槽孔(18)内设置有防水透气膜(17)，活动板(9)内部填充有活性炭(16)。

2.根据权利要求1所述一种消除异味便于清理的垃圾桶，其特征在于，所述凸块(19)外缘设置有与第二槽孔(12)的槽壁密封接触的橡胶层(10)。

3.根据权利要求1所述一种消除异味便于清理的垃圾桶，其特征在于，所述活动板(9)的下端面设置有与桶体(1)底板上端面密封接触的橡胶层(10)。

4.根据权利要求1所述一种消除异味便于清理的垃圾桶，其特征在于，所述集液箱(2)的侧壁上设置有排液管(7)，排液管(7)上设置有封盖(8)。

说明书

技术领域

本实用新型涉及到一种清洁用具领域，具体涉及到一种消除异味便于清理的垃圾桶。

背景技术

现有的垃圾桶各式各样，但存在不少的问题。首先，垃圾桶因为其中的垃圾气味难闻，尤其是在夏天天气炎热的时候，这使得经过垃圾桶成为一种不愉快的经历、可能因此就有人将垃圾随手丢掉而不愿放入垃圾桶。这使得一种可除异味的垃圾桶的出现显得很重要，而且要求成本不能太高，要有实用性。

实用新型内容

本实用新型所要解决的技术问题在于一种制造成本低，除异味效果好，方便清洁的垃圾桶。

为了实现上述目的，本实用新型提供的技术方案是：

一种消除异味便于清理的垃圾桶，包括桶体，桶体上端铰连接有端盖，端盖上设置有把手，桶体下端设置有集液箱，集液箱与桶体通过桶体底板上的第四槽孔连通，活动杆贯穿在第四槽孔中，活动杆的上端设置有上挡板，上挡板下端面设置有与桶体底板上端面密封接触的橡胶垫，活动杆的下端设置有下挡板，下挡板与桶体底板下端面之间的活动杆上设置有弹簧，桶体的桶壁上部设置有第一槽孔，第一槽孔内设置有绳轮，与第一槽孔对应的桶体外缘的下部设置有固定板，旋转杆朝向桶体的一端与固定板铰连接，绳的一端与上挡板连接，绳的另一端绕过绳轮与旋转杆的中部连接，桶体的桶壁上设置有弧形的缺口，缺口的左右侧壁上设置有第二槽孔，缺口内设置有弧形的中空活动板，活动板左右两侧的凸块分别设置在第二槽孔内，活动板前后侧壁上分别设置有第三槽孔，第三槽孔内设置有防水透气膜，活动板内部填充有活性炭。

具体的，所述凸块外缘设置有与第二槽孔的槽壁密封接触的橡胶层。

具体的，所述活动板的下端面设置有与桶体底板上端面密封接触的橡胶层。

具体的，所述集液箱的侧壁上设置有排液管，排液管上设置有封盖。

与现有技术相比，本实用新型的有益效果为：

本实用新型，结构简单，操作方便，制造成本低，除异味效果好，方便清洁，能将垃圾中带有的液体与其分离，有效的降低了异味的产生。

附图说明

图1为本实用新型的结构示意图。

图2为图1中A区域的放大图。

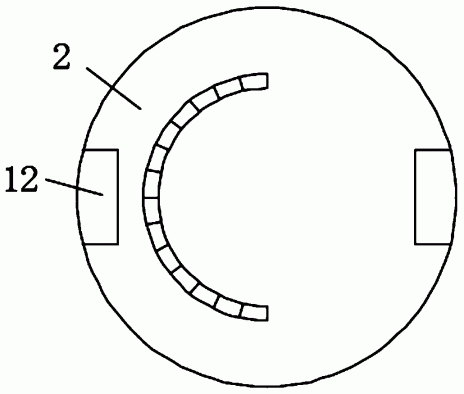

图3为桶体的俯视图。

图4为活动板的结构示意图。

附图中的零部件名称为：

1、桶体，2、集液箱，3、端盖，4、把手，5、第一槽孔，6、绳轮，7、排液管，8、封盖，9、活动板，10、橡胶层，11、缺口，12、第二槽孔，13、绳，14、旋转杆，15、固定板，16、活性炭，17、防水透气膜，18、第三槽孔，19、凸块，20、上挡板，21、活动杆，22、第四槽孔，23、橡胶垫，24、弹簧，25、下挡板。

具体实施方式

如图1-4所示，一种消除异味便于清理的垃圾桶，包括桶体1，桶体1上端铰连接有端盖3，端盖3上设置有把手4，桶体1下端设置有集液箱2，集液箱2与桶体1通过桶体1底板上的第四槽孔22连通，活动杆21贯穿在第四槽孔22中，活动杆21的上端设置有上挡板20，上挡板20下端面设置有与桶体1底板上端面密封接触的橡胶垫23，活动杆21的下端设置有下挡板25，下挡板25与桶体1底板下端面之间的活动杆21上设置有弹簧24，桶体1的桶壁上部设置有第一槽孔5，第一槽孔5内设置有绳轮6，与第一槽孔5对应的桶体1外缘的下部设置有固定板15，旋转杆14朝向桶体1的一端与固定板15铰连接，绳13的一端与上挡板20连接，绳13的另一端绕过绳轮6与旋转杆14的中部连接，桶体1的桶壁上设置有弧形的缺口11，缺口11的左右侧壁上设置有第二槽孔12，缺口11内设置有弧形的中空活动板9，活动板9左右两侧的凸块19分别设置在第二槽孔12内，活动板9前后侧壁上分别设置有第三槽孔18，第三槽孔18内设置有防水透气膜17，活动板9内部填充有活性炭16。

所述凸块19外缘设置有与第二槽孔12的槽壁密封接触的橡胶层10。

所述活动板9的下端面设置有与桶体1底板上端面密封接触的橡胶层10。

所述集液箱2的侧壁上设置有排液管7，排液管7上设置有封盖8。

使用时，当倒进带有液体的垃圾时，用脚踩踏旋转杆14，旋转杆14通过绳13将活动杆21拉起，此时橡胶垫23与桶体1的底板分离，桶体1中的液体就会进入到集液箱2中，松开旋转杆14后，弹簧24并使得活动杆21下降，橡胶垫23与桶体1的底板密封接触，防止集液箱2中的液体的异味，散发至桶体1内。活动板9内的活性炭16能够对桶体1内垃圾产生的异味进行吸附同，时活动板9能够拆卸，方便对桶体1内部进行清理。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
