专利摘要

本发明涉及消防设备技术领域，且公开了一种基于消防工程用斧柄可调节的消防斧，包括斧头，所述斧头的右侧面固定连接有第一斧柄，所述第一斧柄表面的左端固定连接有第一限位环，所述第一限位环的右侧面活动连接有第一连接套，所述第一连接套的内壁与第一斧柄的表面螺纹连接，所述第一斧柄的内部开设第一圆弧槽，所述第一斧柄的右侧面开设有贯穿第一斧柄的右端并连通第一圆弧槽内部的第二圆弧槽。该基于消防工程用斧柄可调节的消防斧，通过第一斧柄和第二斧柄以相反的方向转动，通过螺纹杆和螺纹孔使得第一斧柄和第二斧柄之间的距离变大，使得可以用来调节消防斧的长度，从而使得可以实现调节消防斧长度的目的。

权利要求

1.一种基于消防工程用斧柄可调节的消防斧，包括斧头(1)，其特征在于：所述斧头(1)的右侧面固定连接有第一斧柄(2)，所述第一斧柄(2)表面的左端固定连接有第一限位环(3)，所述第一限位环(3)的右侧面活动连接有第一连接套(4)，所述第一连接套(4)的内壁与第一斧柄(2)的表面螺纹连接，所述第一斧柄(2)的内部开设第一圆弧槽(5)，所述第一斧柄(2)的右侧面开设有贯穿第一斧柄(2)的右端并连通第一圆弧槽(5)内部的第二圆弧槽(6)，所述第一圆弧槽(5)的内壁活动连接有第一轴承(7)，所述第一轴承(7)的内壁固定连接有第一转轴(8)，所述第一转轴(8)的表面与第二圆弧槽(6)的内壁活动连接，所述第一转轴(8)的右侧面固定连接有伸缩杆(9)，所述伸缩杆(9)的右侧面固定连接有第二斧柄(10)，所述第一斧柄(2)右侧面的中部固定连接有螺纹杆(11)，所述第二斧柄(10)的左侧面开设有贯穿并连通第二斧柄(10)左端的螺纹孔(12)，所述第二斧柄(10)的内部开设有贯穿第二斧柄(10)并连通螺纹孔(12)内部的限位槽(14)，所述螺纹杆(11)的表面与螺纹孔(12)的内壁螺纹连接，所述螺纹杆(11)的右侧面固定连接有第二转轴(13)，所述第二转轴(13)的表面固定连接有第二轴承(15)，所述第二轴承(15)活动在螺纹孔(12)的内壁，所述第二轴承(15)的表面固定连接有限位块(16)，所述限位块(16)活动连接在限位槽(14)的内壁，所述第二斧柄(10)的表面螺纹连接有第二连接套(17)，所述第二斧柄(10)的表面固定连接有第二限位环(18)，所述第二斧柄(10)表面的右端固定连接有防滑套(19)，所述防滑套(19)的左侧面与第二限位环(18)的右侧面固定连接。

2.根据权利要求1所述的一种基于消防工程用斧柄可调节的消防斧，其特征在于：所述第一连接套(4)和第二连接套(17)的内壁与第一斧柄(2)和第二斧柄(10)的表面均设置有螺纹，且第一斧柄(2)表面设置的螺纹方向与第二斧柄(10)表面设置的螺纹方向相反。

3.根据权利要求1所述的一种基于消防工程用斧柄可调节的消防斧，其特征在于：所述第一连接套(4)与第二连接套(17)的大小相等形状一致，且第一连接套(4)与第二连接套(17)的长度之和比伸缩杆(9)最长距离长。

4.根据权利要求1所述的一种基于消防工程用斧柄可调节的消防斧，其特征在于：所述伸缩杆(9)的数量为四个，且四个伸缩杆(9)等距离固定连接在第二斧柄(10)的左侧面。

5.根据权利要求1所述的一种基于消防工程用斧柄可调节的消防斧，其特征在于：所述限位块(16)的数量为两个，且两个限位块(16)以第二轴承(15)表面的水平中线为对称轴对称设置在第二轴承(15)的表面。

6.根据权利要求1所述的一种基于消防工程用斧柄可调节的消防斧，其特征在于：所述第一轴承(7)的大小与第一圆弧槽(5)的大小相适配。

说明书

技术领域

本发明涉及消防设备技术领域，具体为一种基于消防工程用斧柄可调节的消防斧。

背景技术

随着生活的发展和时代的要求，消防斧已经是一件必不可少的救援手工具，集锹，斧，锤，撬，锯等功能为一体的便携式手动工具。它是军队、武警、消防、抢险救灾救援人员随身携带的救援好帮手，他能在火场、灾场(破门、破窗、破板及地震、倒塌、车辆等事故)等各种特殊场合进行抢险救援工作，能很好解决各种各样救援难题，是抢险救灾的破拆、救助工具之一，也是野外活动生存时的必备工具，但是现在市场上的消防斧，规格若干种，针对一种规格的消防斧可以在大型作业和小型作业过程种可随意切换，几乎市场上还是空白，在消防安全作业过程中往往因为工具的缺失，对财产及人生安全方面造成严重威协。

但是目前市场上使用的消防斧长度都是确定的，不便于调节消防斧的长度。

发明内容

(一)解决的技术问题

针对现有技术的不足，本发明提供了一种基于消防工程用斧柄可调节的消防斧，具备便于调节消防斧长度等优点，解决了不便于调节消防斧长度的问题。

(二)技术方案

为实现上述目的，本发明提供如下技术方案：一种基于消防工程用斧柄可调节的消防斧，包括斧头，所述斧头的右侧面固定连接有第一斧柄，所述第一斧柄表面的左端固定连接有第一限位环，所述第一限位环的右侧面活动连接有第一连接套，所述第一连接套的内壁与第一斧柄的表面螺纹连接，所述第一斧柄的内部开设第一圆弧槽，所述第一斧柄的右侧面开设有贯穿第一斧柄的右端并连通第一圆弧槽内部的第二圆弧槽，所述第一圆弧槽的内壁活动连接有第一轴承，所述第一轴承的内壁固定连接有第一转轴，所述第一转轴的表面与第二圆弧槽的内壁活动连接，所述第一转轴的右侧面固定连接有伸缩杆，所述伸缩杆的右侧面固定连接有第二斧柄，所述第一斧柄右侧面的中部固定连接有螺纹杆，所述第二斧柄的左侧面开设有贯穿并连通第二斧柄左端的螺纹孔，所述第二斧柄的内部开设有贯穿第二斧柄并连通螺纹孔内部的限位槽，所述螺纹杆的表面与螺纹孔的内壁螺纹连接，所述螺纹杆的右侧面固定连接有第二转轴，所述第二转轴的表面固定连接有第二轴承，所述第二轴承活动在螺纹孔的内壁，所述第二轴承的表面固定连接有限位块，所述限位块活动连接在限位槽的内壁，所述第二斧柄的表面螺纹连接有第二连接套，所述第二连接套的表面固定连接有第二限位环，所述第二限位环的左侧面与第二连接套的右侧面活动连接，所述第二斧柄表面的右端固定连接有防滑套，所述防滑套的左侧面与第二限位环的右侧面固定连接。

优选的，所述第一连接套和第二连接套的内壁与第一斧柄和第二斧柄的表面均设置有螺纹，且第一斧柄表面设置的螺纹方向与第二斧柄表面设置的螺纹方向相反。

优选的，所述第一连接套与第二连接套的大小相等形状一致，且第一连接套与第二连接套的长度之和比伸缩杆最长距离长。

优选的，所述伸缩杆的数量为四个，且四个伸缩杆等距离固定连接在第二斧柄的左侧面。

优选的，所述限位块的数量为两个，且两个限位块以第二轴承表面的水平中线为对称轴对称设置在第二轴承的表面。

优选的，所述第一轴承的大小与第一圆弧槽的大小相适配。

(三)有益效果

与现有技术相比，本发明提供了一种基于消防工程用斧柄可调节的消防斧，具备以下有益效果：

1、该基于消防工程用斧柄可调节的消防斧，通过第一斧柄和第二斧柄以相反的方向转动，通过螺纹杆和螺纹孔使得第一斧柄和第二斧柄之间的距离变大，使得可以用来调节消防斧的长度，从而使得可以实现调节消防斧长度的目的。

2、该基于消防工程用斧柄可调节的消防斧，限位块的数量为两个，且两个限位块以第二轴承表面的水平中线为对称轴对称设置在第二轴承的表面，使得两个限位块可以限制第一斧柄和第二斧柄之间的最长距离，第一连接套和第二连接套的内壁与第一斧柄和第二斧柄的表面均设置有螺纹，且第一斧柄表面设置的螺纹方向与第二斧柄表面设置的螺纹方向相反，使得当第一连接套的右侧面与第二连接套的左侧面紧贴时，可以固定第一斧柄和第二斧柄之间的距离，通过第一连接套配合第二连接套可以增强消防斧的稳定性，并且还可以锁死消防斧伸长的距离，从而使得可以实现调节消防斧长度的目的。

附图说明

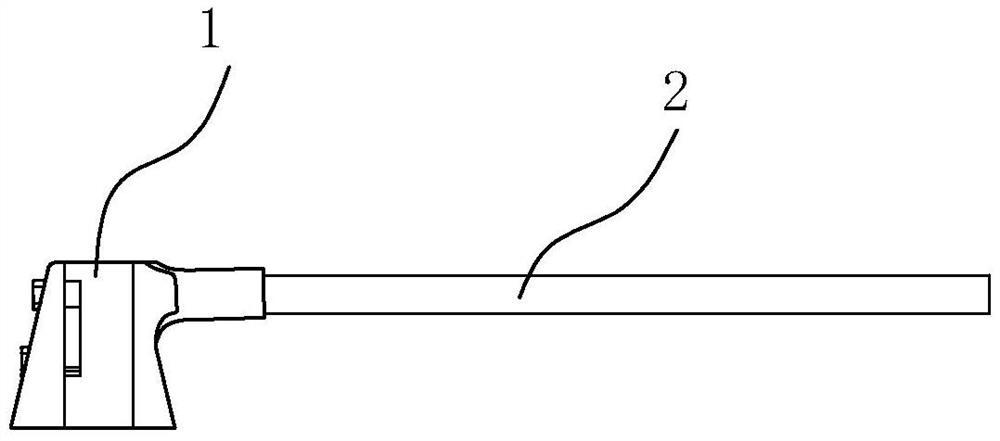

图1为本发明结构正视图；

图2为本发明结构正剖图；

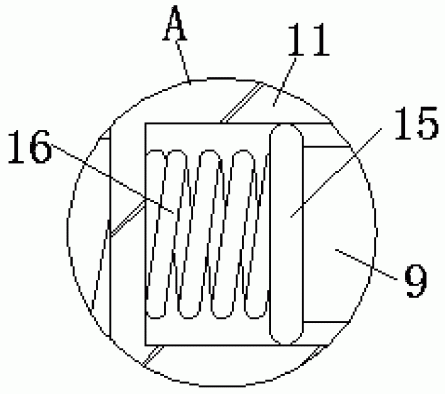

图3为本发明图1中A处结构放大图；

图4为本发明第二斧柄结构侧剖图。

图中：1斧头、2第一斧柄、3第一限位环、4第一连接套、5第一圆弧槽、6第二圆弧槽、7第一轴承、8第一转轴、9伸缩杆、10第二斧柄、11螺纹杆、12螺纹孔、13第二转轴、14限位槽、15第二轴承、16限位块、17第二连接套、18第二限位环、19防滑套。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-4，一种基于消防工程用斧柄可调节的消防斧，包括斧头1，斧头1的右侧面固定连接有第一斧柄2，第一斧柄2表面的左端固定连接有第一限位环3，第一限位环3的右侧面活动连接有第一连接套4，第一连接套4的内壁与第一斧柄2的表面螺纹连接，第一斧柄2的内部开设第一圆弧槽5，第一斧柄2的右侧面开设有贯穿第一斧柄2的右端并连通第一圆弧槽5内部的第二圆弧槽6，第一圆弧槽5的内壁活动连接有第一轴承7，第一轴承7的大小与第一圆弧槽5的大小相适配，使得第一轴承7可以在第一圆弧槽5内部移动，第一轴承7的内壁固定连接有第一转轴8，第一转轴8的表面与第二圆弧槽6的内壁活动连接，第一转轴8的右侧面固定连接有伸缩杆9，伸缩杆9的右侧面固定连接有第二斧柄10，伸缩杆9的数量为四个，且四个伸缩杆9等距离固定连接在第二斧柄10的左侧面，使得四个伸缩杆9可以维持第一斧柄2和第二斧柄10的稳定，通过第一斧柄2和第二斧柄10的转动方向相反，使得第一斧柄2和第二斧柄10之间的距离变大，使得可以用来调节消防斧的长度，通过第二斧柄10带动伸缩杆9转动，伸缩杆9通过第一转轴8带动第一轴承7在第一圆弧槽5内移动，使得在第一斧柄2和第二斧柄10之间的距离变大时，维持消防斧的稳定性，第一斧柄2右侧面的中部固定连接有螺纹杆11，第二斧柄10的左侧面开设有贯穿并连通第二斧柄10左端的螺纹孔12，第二斧柄10的内部开设有贯穿第二斧柄10并连通螺纹孔12内部的限位槽14，螺纹杆11的表面与螺纹孔12的内壁螺纹连接，螺纹杆11的右侧面固定连接有第二转轴13，第二转轴13的表面固定连接有第二轴承15，第二轴承15活动在螺纹孔12的内壁，第二轴承15的表面固定连接有限位块16，限位块16的数量为两个，且两个限位块16以第二轴承15表面的水平中线为对称轴对称设置在第二轴承15的表面，使得两个限位块16可以限制第一斧柄2和第二斧柄10之间的最长距离，限位块16活动连接在限位槽14的内壁，第二斧柄10的表面螺纹连接有第二连接套17，第一连接套4和第二连接套17的内壁与第一斧柄2和第二斧柄10的表面均设置有螺纹，且第一斧柄2表面设置的螺纹方向与第二斧柄10表面设置的螺纹方向相反，使得当第一连接套4的右侧面与第二连接套17的左侧面紧贴时，可以固定第一斧柄2和第二斧柄10之间的距离，第一连接套4与第二连接套17的大小相等形状一致，且第一连接套4与第二连接套17的长度之和比伸缩杆9最长距离长，使得第一连接套4和第二连接套17可以维持该消防斧的稳定性，通过第一连接套4配合第二连接套17可以增强消防斧的稳定性，并且还可以锁死消防斧伸长的距离，从而使得可以实现调节消防斧长度的目的，所述第二斧柄10的表面固定连接有第二限位环18，第二斧柄10表面的右端固定连接有防滑套19，防滑套19的左侧面与第二限位环18的右侧面固定连接。

在使用时，通过第一斧柄2和第二斧柄10的转动方向相反，使得第一斧柄2和第二斧柄10之间的距离变大，使得可以用来调节消防斧的长度，通过第二斧柄10带动伸缩杆9转动，伸缩杆9通过第一转轴8带动第一轴承7在第一圆弧槽5内移动，使得在第一斧柄2和第二斧柄10之间的距离变大时，维持消防斧的稳定性，通过第一连接套4配合第二连接套17可以增强消防斧的稳定性，并且还可以锁死消防斧伸长的距离，从而使得可以实现调节消防斧长度的目的。

综上所述，该基于消防工程用斧柄可调节的消防斧，通过第一斧柄2和第二斧柄10以相反的方向转动，通过螺纹杆11和螺纹孔12使得第一斧柄2和第二斧柄10之间的距离变大，使得可以用来调节消防斧的长度，从而使得可以实现调节消防斧长度的目的。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
