专利摘要

本实用新型公开了一种带有电脑固定架的办公桌，包括桌体和固定板。本实用新型通过将电脑与安装板之间固定连接，可以实现电脑显示器与桌体之间的固定连接操作，可以实现将电脑显示器支架拆除，释放出电脑显示器的下侧空间，便于办公操作，也避免了电脑的倾倒损坏可能；通过设置有竖板，通过竖板的左右运动可以改变电脑显示器的左右位置，通过转动转轮可以改变电脑显示器的高度，通过固定块在弧形槽内运动，可以改变电脑显示器的仰角，调节方便，可以适应不同人群的使用操作。本实用新型具有释放空间和调节方便的优点。

权利要求

1.一种带有电脑固定架的办公桌，包括桌体（1）,其特征在于：所述桌体（1）靠近顶面的左侧中心固定连接有固定板（2），所述固定板（2）上活动连接有竖板（3），所述竖板（3）远离固定板（2）一侧开设有竖槽（4），所述竖槽（4）内活动连接有活动板（5），所述活动板（5）位于竖槽（4）内侧的侧壁上开设有贯穿其上下侧壁的螺纹孔，所述螺纹孔内活动连接有螺纹杆（6），所述螺纹杆（6）的上下端均延伸出螺纹孔与竖槽（4）之间活动连接，所述螺纹杆（6）的顶端延伸出竖板（3）固定连接有转轮（7），所述活动板（5）的右侧壁上上下对称活动连接有两个第一连接板（8），所述第一连接板（8）远离活动板（5）一侧活动连接有第二连接板（9），两个所述第二连接板（9）远离第一连接板（8）一侧活动连接有同一个弧形板（10），所述弧形板（10）的弧形面上活动连接有安装板（11），所述安装板（11）靠近四角处均开设有安装孔（12）。

2.根据权利要求1所述的一种带有电脑固定架的办公桌，其特征在于：所述固定板（2）呈凹形设置，所述固定板（2）靠近竖板（3）一侧的侧壁上开设有第一滑槽（13），所述竖板（3）的左侧壁中心固定连接有第一滑块（14），所述第一滑块（14）与第一滑槽（13）之间活动连接。

3.根据权利要求1所述的一种带有电脑固定架的办公桌，其特征在于：所述弧形板（10）的弧形面上开设有弧形槽（15），所述安装板（11）的左侧壁中心固定连接有固定块（16），所述固定块（16）与弧形槽（15）之间活动连接。

4.根据权利要求1所述的一种带有电脑固定架的办公桌，其特征在于：所述固定板（2）与竖板（3）之间相互垂直设置。

5.根据权利要求1所述的一种带有电脑固定架的办公桌，其特征在于：所述安装板（11）远离弧形板（10）一侧的侧壁中心固定连接有皮垫（17）。

说明书

技术领域

本实用新型涉及办公家具技术领域，具体为一种带有电脑固定架的办公桌。

背景技术

在日常办公的过程中，办公桌和电脑是必不可少的工具。现有的办公桌上一般都会标配一台电脑，电脑一般是直接摆放在办公桌上的，在办公使用的时候电脑会占据桌面很大的面积，对于一些文件较多和物品较多的人来说，会使得电脑使用起来十分的不便，甚至会导致电脑的倾倒损坏，这是现有技术的不足；还有就是，每个人的身高和坐姿的不同会导致电脑摆放的不同，现有技术的一些电脑自带支架对于电脑显示器的调节限制太大，导致使用起来十分的不便，这是现有技术的另一不足。基于以上的原因，本实用新型提出一种带有电脑固定架的办公桌来解决这些不足。

发明内容

本实用新型解决的技术问题在于克服现有技术的占据空间和调节不方便的缺陷，提供一种带有电脑固定架的办公桌。所述一种带有电脑固定架的办公桌具有释放空间和调节方便等特点。

为实现上述目的，本实用新型提供如下技术方案：一种带有电脑固定架的办公桌，包括桌体,所述桌体靠近顶面的左侧中心固定连接有固定板，所述固定板上活动连接有竖板，所述竖板远离固定板一侧开设有竖槽，所述竖槽内活动连接有活动板，所述活动板位于竖槽内侧的侧壁上开设有贯穿其上下侧壁的螺纹孔，所述螺纹孔内活动连接有螺纹杆，所述螺纹杆的上下端均延伸出螺纹孔与竖槽之间活动连接，所述螺纹杆的顶端延伸出竖板固定连接有转轮，所述活动板的右侧壁上上下对称活动连接有两个第一连接板，所述第一连接板远离活动板一侧活动连接有第二连接板，两个所述第二连接板远离第一连接板一侧活动连接有同一个弧形板，所述弧形板的弧形面上活动连接有安装板，所述安装板靠近四角处均开设有安装孔。

优选的，所述固定板呈凹形设置，所述固定板靠近竖板一侧的侧壁上开设有第一滑槽，所述竖板的左侧壁中心固定连接有第一滑块，所述第一滑块与第一滑槽之间活动连接。

优选的，所述弧形板的弧形面上开设有弧形槽，所述安装板的左侧壁中心固定连接有固定块，所述固定块与弧形槽之间活动连接。

优选的，所述固定板与竖板之间相互垂直设置。

优选的，所述安装板远离弧形板一侧的侧壁中心固定连接有皮垫。

与现有技术相比，本实用新型的有益效果是：

1、本实用新型通过将电脑与安装板之间固定连接，可以实现电脑显示器与桌体之间的固定连接操作，可以实现将电脑显示器支架拆除，释放出电脑显示器的下侧空间，便于办公操作，也避免了电脑的倾倒损坏可能；

2、通过设置有竖板，通过竖板的左右运动可以改变电脑显示器的左右位置，通过转动转轮可以改变电脑显示器的高度，通过固定块在弧形槽内运动，可以改变电脑显示器的仰角，调节方便，可以适应不同人群的使用操作。

附图说明

图1为本实用新型内部结构示意图。

图2为本实用新型正面结构示意图。

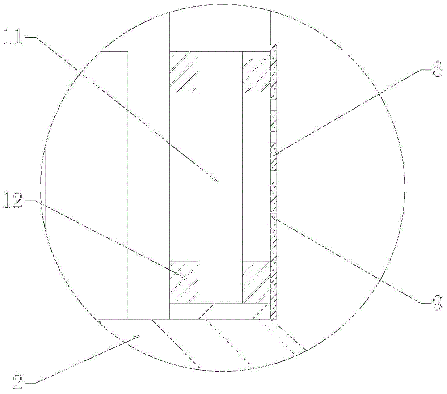

图3为本实用新型图1的A处放大图。

图中标号：1、桌体；2、固定板；3、竖板；4、竖槽；5、活动板；6、螺纹杆；7、转轮；8、第一连接板；9、第二连接板；10、弧形板；11、安装板；12、安装孔；13、第一滑槽；14、第一滑块；15、弧形槽；16、固定块；17、皮垫。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种带有电脑固定架的办公桌，包括桌体1,桌体1靠近顶面的左侧中心固定连接有固定板2，固定板2上活动连接有竖板3，固定板2与竖板3之间相互垂直设置，固定板2呈凹形设置，固定板2靠近竖板3一侧的侧壁上开设有第一滑槽13，竖板3的左侧壁中心固定连接有第一滑块14，第一滑块14与第一滑槽13之间活动连接，便于对电脑显示器的左右调节操作，竖板3远离固定板2一侧开设有竖槽4，竖槽4内活动连接有活动板5，活动板5位于竖槽4内侧的侧壁上开设有贯穿其上下侧壁的螺纹孔，螺纹孔内活动连接有螺纹杆6，螺纹杆6的上下端均延伸出螺纹孔与竖槽4之间活动连接，螺纹杆6的顶端延伸出竖板3固定连接有转轮7，便于对电脑显示器的高度调节操作，活动板5的右侧壁上上下对称活动连接有两个第一连接板8，第一连接板8远离活动板5一侧活动连接有第二连接板9，两个第二连接板9远离第一连接板8一侧活动连接有同一个弧形板10，弧形板10的弧形面上活动连接有安装板11，安装板11靠近四角处均开设有安装孔12，弧形板10的弧形面上开设有弧形槽15，安装板11的左侧壁中心固定连接有固定块16，固定块16与弧形槽15之间活动连接。可以实心对电脑显示器的仰角进行调节操作，安装板11远离弧形板10一侧的侧壁中心固定连接有皮垫17，避免对电脑显示器的损坏。

工作原理：本实用新型装置在使用时首先将电脑显示器自带支架拆除，通过其预留的螺丝孔利用螺栓将电脑显示器与安装板11上的安装孔12固定连接，可以减少占据桌体1的空间，还可以避免电脑显示器倾倒损坏，然后推动电脑显示器左右运动，使得竖板3带动第一滑块14在固定板2上的第一滑槽13内运动，将电脑显示器运动到合适的位置，转动转轮7带动螺纹杆6转动，改变活动板5在竖槽4内的位置，实现对电脑显示器的高度调节操作，拉动电脑显示器使得第一连接板8和第二连接板9之间的夹角大小改变，从而改变电脑显示器与人之间的间距，并且可以通过推动电脑显示器使得安装板11上的固定块16在弧形板10上的弧形槽15内运动，可以实现对电脑显示器的仰角进行调节操作，使得对电脑显示器的调节操作方便，便于不同的人使用操作。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
