专利摘要

本发明属于工作台技术领域，具体的说是一种家纺熨烫工作台；包括工作台主体，所述工作台主体上表面卡设有凹槽，凹槽内侧顶部设置有顶板，顶板与工作台主体固连；所述顶板表面贯穿设有多个空槽，所述空槽内部设置有支撑柱，所述支撑柱底部固连有第一支撑弹簧，所述第一支撑弹簧顶部设置有U型支撑板，所述U型支撑板底部设置有第二支撑弹簧；本发明通过设置支撑柱，纽扣被外力压动时，会推动支撑柱下移微小的距离，并通过拉伸快速释放推插块卡住的U型支撑板，第二支撑弹簧快速下移，将支撑柱下拉足够的距离，最终纽扣能够进入到空槽中，使纽扣处的家纺能够与顶板贴紧，防止对熨烫造成干扰，提高了熨烫的效果和效率。

权利要求

1.一种家纺熨烫工作台，包括工作台主体(1)，其特征在于：所述工作台主体(1)上表面卡设有凹槽，凹槽内侧顶部设置有顶板(2)，顶板(2)与工作台主体(1)固连；所述顶板(2)表面贯穿设有多个空槽(3)，所述空槽(3)内部设置有支撑柱(4)，所述支撑柱(4)底部固连有第一支撑弹簧(5)，所述第一支撑弹簧(5)顶部设置有U型支撑板(28)，所述U型支撑板(28)底部设置有第二支撑弹簧(29)，所述支撑柱(4)底部固连有下拉板(6)，所述下拉板(6)底端固连有拉绳(7)，所述拉绳(7)一端固连有移动柱(8)，所述移动柱(8)靠近U型支撑板(28)的一端固连有插块(9)，所述U型支撑板(28)上对应插块(9)的位置处开设有插孔(10)，所述移动柱(8)外侧套接有限位环(11)，所述移动柱(8)顶部和底部均固连有固定板(12)，固定板(12)靠近限位环(11)的一面固连有回位弹簧(13)，回位弹簧(13)与限位环(11)固连；所述限位环(11)外侧设置有主支撑杆(14)，主支撑杆(14)两端均与工作台主体(1)固连，所述拉绳(7)通过导向轮连接移动柱(8)和下拉板(6)，导向轮通过连接杆与U型支撑板(28)连接；所述U型支撑板(28)底部固连有推杆(15)，推杆(15)向下贯穿工作台主体(1)并连接有推盘(16)。

2.根据权利要求1所述的一种家纺熨烫工作台，其特征在于：所述U型支撑板(28)底部连接有气缸(17)，气缸(17)靠近底端的位置处连通有第一连接管(18)，第一连接管(18)一端连接有固定环(19)，固定环(19)设置在靠近顶板(2)上表面的位置处。

3.根据权利要求2所述的一种家纺熨烫工作台，其特征在于：所述固定环(19)顶部连通有多个触角(20)，触角(20)呈环状均布在固定环(19)顶部。

4.根据权利要求3所述的一种家纺熨烫工作台，其特征在于：多个所述触角(20)顶部均设置有斜孔(21)，同一个固定环(19)上的多个触角(20)上的斜孔(21)的延长线交于顶板(2)上方的同一点。

5.根据权利要求4所述的一种家纺熨烫工作台，其特征在于：所述固定环(19)前、后、左、右均连接有移动杆(22)，移动杆(22)底部设置有多个滚珠(23)，移动杆(22)一端设置在顶板(2)内部。

6.根据权利要求5所述的一种家纺熨烫工作台，其特征在于：所述顶板(2)上靠近移动杆(22)的位置处设置有环形槽(24)，环形槽(24)顶部与移动杆(22)连通位置处设置有封膜(25)，封膜(25)顶部设置有多个凸起(26)，所述气缸(17)在竖直方向上靠近中部的位置处连通有第二连接管(27)，第二连接管(27)与环形槽(24)连通。

说明书

技术领域

本发明属于工作台技术领域，具体的说是一种家纺熨烫工作台。

背景技术

家用纺织品又叫装饰用纺织品，与服装用纺织品、产业用纺织品共同构成纺织业的三分天下。作为纺织品中重要的一个类别，家用纺织产品在居室装饰配套中被称为“软装饰”，它在营造环境中有着决定性的作用。它就从传统的满足铺铺盖盖、遮遮掩掩、洗洗涮涮的日常生活需求一路走过来，如今的家纺行业已经具备了时尚、个性、保健等多功能的消费风格，家用纺织品这个纺织行业在家居装饰和空间装饰正逐渐成为市场新宠。

现有技术中也出现了一些工作台的技术方案如申请号为201710430290.7的一项中国专利公开了一种家纺熨烫工作台，该方案通过设置的驱动电机、螺纹杆和连接套等结构的配合使用，能够调节载料台与导气壳之间的距离，方便熨烫不同厚度的物品；通过设置的推拉环、滑块和连接块等结构的配合使用，能够使导气壳来回滑动，进而对物品进行熨烫，同时设置的载料台和导气壳均为弧形，不仅增大了熨烫面积，同时，也节省了熨烫时间，家用纺织品在发生褶皱之后通常由熨烫台进行熨烫，使家用纺织品更加平整，好看,但是在处理一些带有纽扣的家纺时，将家纺放置在工作台上时，纽扣处的家纺会由于纽扣的作用而相对于其他部位凸出的更高，影响熨斗的前进，效率较低，鉴于此，本发明能够大大减弱家纺上的纽扣对熨烫的影响，提高了熨烫的工作效率。

发明内容

针对现有技术的不足，本发明提供了一种家纺熨烫工作台，其主要通过支撑柱，纽扣被外力压动时，支撑柱移足够的距离，纽扣能够进入到空槽中，使纽扣处的家纺能够与顶板贴紧，防止对熨烫造成干扰，提高了熨烫的效果和效率，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：一种家纺熨烫工作台，包括工作台主体，所述工作台主体上表面卡设有凹槽，凹槽内侧顶部设置有顶板，顶板与工作台主体固连；所述顶板表面贯穿设有多个空槽，所述空槽内部设置有支撑柱，所述支撑柱底部固连有第一支撑弹簧，所述第一支撑弹簧顶部设置有U型支撑板，所述U型支撑板底部设置有第二支撑弹簧，所述支撑柱底部固连有下拉板，所述下拉板底端固连有拉绳，所述拉绳一端固连有移动柱，所述移动柱靠近U型支撑板的一端固连有插块，所述U型支撑板上对应插块的位置处开设有插孔，所述移动柱外侧套接有限位环，所述移动柱顶部和底部均固连有固定板，固定板靠近限位环的一面固连有回位弹簧，回位弹簧与限位环固连；所述限位环外侧设置有主支撑杆，主支撑杆两端均与工作台主体固连，所述拉绳通过导向轮连接移动柱和下拉板，导向轮通过连接杆与U型支撑板连接；所述U型支撑板底部固连有推杆，推杆向下贯穿工作台主体并连接有推盘；工作时，当需要熨烫带有纽扣的家纺时，可以将纽扣的凸出部分朝下与工作台主体上的顶板相接触，在通过熨斗进行熨烫时，当熨斗行进至纽扣处时，纽扣被外力压动时，会推动支撑柱下移微小的距离，支撑柱推动下拉板下移，下拉板拉动钢拉绳移动，拉绳将移动柱拉动时，插块从U型支撑板上的插孔内移出，初始位置被拉伸的第二支撑弹簧迅速收缩复原，将U型支撑板快速下拉，进而拉动第一支撑弹簧，第一支撑弹簧将支撑柱下拉较大的距离，使纽扣瞬间失去支撑，快速进入到空槽中，使纽扣处的家纺能够与顶板贴紧，防止对熨烫造成干扰，提高了熨烫的效果和效率，熨烫完成后，通过向上推动已经下移的推盘，将U型支撑板推回到起始位置，通过插块的作用，将U型支撑板固定在初始位置，使第二支撑弹簧处于被拉伸的状态，支撑柱也回到原位，对下一个家纺进行支撑、熨烫。

优选的，所述U型支撑板底部连接有气缸，气缸靠近底端的位置处连通有第一连接管，第一连接管一端连筒有固定环，固定环设置在靠近顶板上表面的位置处；按压纽扣时，支撑柱在第一支撑弹簧的作用下，会被向下压动，纽扣全部进入空槽中，纽扣带动其边缘的家纺进入到空槽中，无法再对其进行熨烫，当U型支撑板下移时，会推动气缸压缩，将气缸内的气体通过第一连接管压入到固定环内部，固定环发生膨胀，会卡紧纽扣中部的位置，对纽扣有一个支撑力，使家纺全部位于空槽外侧，熨烫时能够全部对其熨烫，提高了熨烫的完整性。

优选的，所述固定环顶部连通有多个触角，触角呈环状均布在固定环顶部；当固定环被胀大时，固定环内的气体中的一部分进入到触角内部，使触角向上膨胀，对纽扣边缘处的家纺进行支撑，使支撑的面积更大，提高了支撑效果。

优选的，多个所述触角顶部均设置有斜孔，同一个固定环上的多个触角上的斜孔的延长线交于顶板上方的同一点；当熨烫到触角支撑的部位时，挤压纽扣下移时，气缸中的气体将固定环和触角挤压膨胀后，斜孔在触角胀大到一定程度后，会张开，使触角内的气体吹出，将熨烫时产生的热量吹向纽扣边缘处，加强了此处的熨烫效果。

优选的，所述固定环前、后、左、右均连接有移动杆，移动杆底部设置有多个滚珠，移动杆一端设置在顶板内部；由于纽扣进入到空槽中时不一定正好处于正中心，在固定环膨胀对纽扣进行固定时，会将纽扣向固定环的中心处推动，最终使纽扣发生偏转，造成与纽扣边缘处的家纺微微倾斜，此时，固定环膨胀推动纽扣时，固定环受到阻力，在滚珠的作用下，固定环能够发生移动，使固定环的中心向纽扣处靠近，能够降低固定环膨胀后纽扣的倾斜程度，保证了熨烫时的平整性。

优选的，所述顶板上靠近移动杆的位置处设置有环形槽，环形槽顶部与移动杆连通位置处设置有封膜，封膜顶部设置有多个凸起，所述气缸在竖直方向上靠近中部的位置处连通有第二连接管，第二连接管与环形槽连通；当固定环带动移动杆上的滚珠移动到合适的位置后，U型支撑板下移时，会推动气缸中的一部分气体通过第二连接管进入到环形槽中，使封膜膨胀，封膜膨胀后能够推动凸起卡在滚珠处的缝隙中，增大移动杆移动时的阻力，提高了固定环固定纽扣时的稳定性。

本发明的技术效果和优点：

1.本发明提供的一种家纺熨烫工作台，通过设置支撑柱，纽扣被外力压动时，会推动支撑柱下移微小的距离，并通过拉伸快速释放推插块卡住的U型支撑板，第二支撑弹簧快速下移，将支撑柱下拉足够的距离，最终纽扣能够进入到空槽中，使纽扣处的家纺能够与顶板贴紧，防止对熨烫造成干扰，提高了熨烫的效果和效率。

2.本发明提供的一种家纺熨烫工作台，通过设置固定环，气缸被压缩时，将气缸内的气体通过第一连接管压入到固定环内部，固定环发生膨胀，会卡紧纽扣中部的位置，对纽扣有一个支撑力，使家纺全部位于空槽外侧，降低第一支撑弹簧的干扰，熨烫时能够全部对其熨烫，提高了熨烫的完整性。

附图说明

下面结合附图对本发明作进一步说明。

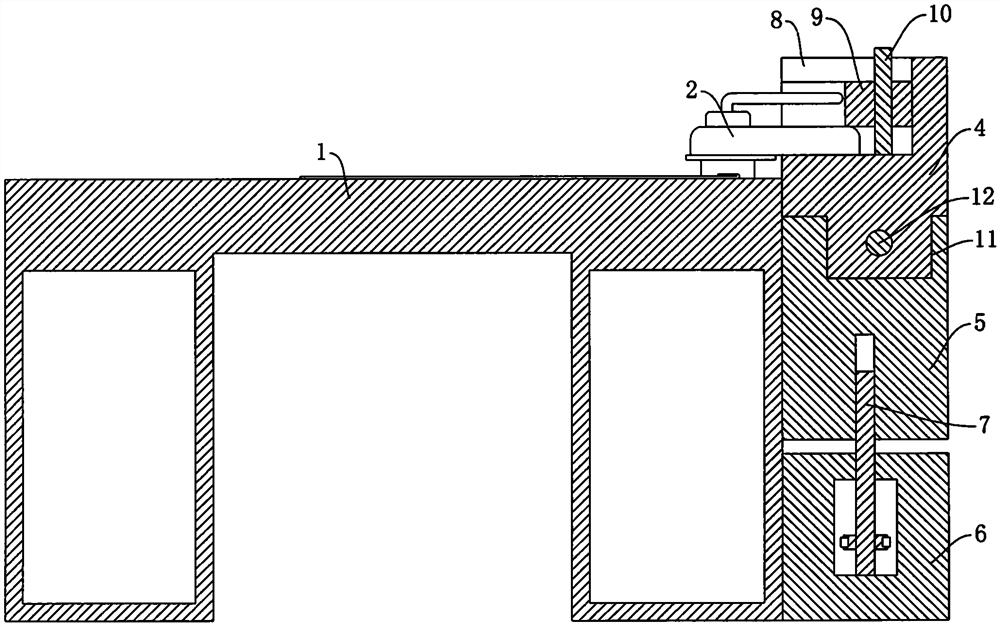

图1是本发明的整体结构示意图；

图2是本发明中图1的A部放大图；

图3是本发明中图1的B部放大图；

图4是本发明的纽扣按下时的工作原理图；

图5是本发明中图4的C部放大图；

图中：工作台主体1、顶板2、空槽3、支撑柱4、第一支撑弹簧5、下拉板6、拉绳7、移动柱8、插块9、插孔10、限位环11、固定板12、回位弹簧13、主支撑杆14、推杆15、推盘16、气缸17、第一连接管18、固定环19、触角20、斜孔21、移动杆22、滚珠23、环形槽24、封膜25、凸起26、第二连接管27、U型支撑板28、第二支撑弹簧29。

具体实施方式

为了使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本发明。

如图1-5所示，本发明所述的一种家纺熨烫工作台，包括工作台主体1，所述工作台主体1上表面卡设有凹槽，凹槽内侧顶部设置有顶板2，顶板2与工作台主体1固连；所述顶板2表面贯穿设有多个空槽3，所述空槽3内部设置有支撑柱4，所述支撑柱4底部固连有第一支撑弹簧5，所述第一支撑弹簧5顶部设置有U型支撑板28，所述U型支撑板28底部设置有第二支撑弹簧29，所述支撑柱4底部固连有下拉板6，所述下拉板6底端固连有拉绳7，所述拉绳7一端固连有移动柱8，所述移动柱8靠近U型支撑板28的一端固连有插块9，所述U型支撑板28上对应插块9的位置处开设有插孔10，所述移动柱8外侧套接有限位环11，所述移动柱8顶部和底部均固连有固定板12，固定板12靠近限位环11的一面固连有回位弹簧13，回位弹簧13与限位环11固连；所述限位环11外侧设置有主支撑杆14，主支撑杆14两端均与工作台主体1固连，所述拉绳7通过导向轮连接移动柱8和下拉板6，导向轮通过连接杆与U型支撑板28连接；所述U型支撑板28底部固连有推杆15，推杆15向下贯穿工作台主体1并连接有推盘16；工作时，当需要熨烫带有纽扣的家纺时，可以将纽扣的凸出部分朝下与工作台主体1上的顶板2相接触，在通过熨斗进行熨烫时，当熨斗行进至纽扣处时，纽扣被外力压动时，会推动支撑柱4下移微小的距离，支撑柱4推动下拉板6下移，下拉板6拉动钢拉绳7移动，拉绳7将移动柱8拉动时，插块9从U型支撑板28上的插孔10内移出，初始位置被拉伸的第二支撑弹簧29迅速收缩复原，将U型支撑板28快速下拉，进而拉动第一支撑弹簧5，第一支撑弹簧5将支撑柱4下拉较大的距离，使纽扣瞬间失去支撑，快速进入到空槽3中，使纽扣处的家纺能够与顶板2贴紧，防止对熨烫造成干扰，提高了熨烫的效果和效率，熨烫完成后，通过向上推动已经下移的推盘16，将U型支撑板28推回到起始位置，通过插块9的作用，将U型支撑板28固定在初始位置，使第二支撑弹簧29处于被拉伸的状态，支撑柱4也回到原位，对下一个家纺进行支撑、熨烫。

所述U型支撑板28底部连接有气缸17，气缸17靠近底端的位置处连通有第一连接管18，第一连接管18一端连筒有固定环19，固定环19设置在靠近顶板2上表面的位置处；按压纽扣时，支撑柱4在第一支撑弹簧5的作用下，会被向下压动，纽扣全部进入空槽3中，纽扣带动其边缘的家纺进入到空槽3中，无法再对其进行熨烫，当U型支撑板28下移时，会推动气缸17压缩，将气缸17内的气体通过第一连接管18压入到固定环19内部，固定环19发生膨胀，会卡紧纽扣中部的位置，对纽扣有一个支撑力，使家纺全部位于空槽3外侧，熨烫时能够全部对其熨烫，提高了熨烫的完整性。

所述固定环19顶部连通有多个触角20，触角20呈环状均布在固定环19顶部；当固定环19被胀大时，固定环19内的气体中的一部分进入到触角20内部，使触角20向上膨胀，对纽扣边缘处的家纺进行支撑，使支撑的面积更大，提高了支撑效果。

多个所述触角20顶部均设置有斜孔21，同一个固定环19上的多个触角20上的斜孔21的延长线交于顶板2上方的同一点；当熨烫到触角20支撑的部位时，挤压纽扣下移时，气缸17中的气体将固定环19和触角20挤压膨胀后，斜孔21在触角20胀大到一定程度后，会张开，使触角20内的气体吹出，将熨烫时产生的热量吹向纽扣边缘处，加强了此处的熨烫效果。

所述固定环19前、后、左、右均连接有移动杆22，移动杆22底部设置有多个滚珠23，移动杆22一端设置在顶板2内部；由于纽扣进入到空槽3中时不一定正好处于正中心，在固定环19膨胀对纽扣进行固定时，会将纽扣向固定环19的中心处推动，最终使纽扣发生偏转，造成与纽扣边缘处的家纺微微倾斜，此时，固定环19膨胀推动纽扣时，固定环19受到阻力，在滚珠23的作用下，固定环19能够发生移动，使固定环19的中心向纽扣处靠近，能够降低固定环19膨胀后纽扣的倾斜程度，保证了熨烫时的平整性。

所述顶板2上靠近移动杆22的位置处设置有环形槽24，环形槽24顶部与移动杆22连通位置处设置有封膜25，封膜25顶部设置有多个凸起26，所述气缸17在竖直方向上靠近中部的位置处连通有第二连接管27，第二连接管27与环形槽24连通；当固定环19带动移动杆22上的滚珠23移动到合适的位置后，U型支撑板28下移时，会推动气缸17中的一部分气体通过第二连接管27进入到环形槽24中，使封膜25膨胀，封膜25膨胀后能够推动凸起26卡在滚珠23处的缝隙中，增大移动杆22移动时的阻力，提高了固定环19固定纽扣时的稳定性。

工作时，当需要熨烫带有纽扣的家纺时，可以将纽扣的凸出部分朝下与工作台主体1上的顶板2相接触，在通过熨斗进行熨烫时，当熨斗行进至纽扣处时，纽扣被外力压动时，会推动支撑柱4下移微小的距离，支撑柱4推动下拉板6下移，下拉板6拉动钢拉绳7移动，拉绳7将移动柱8拉动时，插块9从U型支撑板28上的插孔10内移出，初始位置被拉伸的第二支撑弹簧29迅速收缩复原，将U型支撑板28快速下拉，进而拉动第一支撑弹簧5，第一支撑弹簧5将支撑柱4下拉较大的距离，使纽扣瞬间失去支撑，快速进入到空槽3中，使纽扣处的家纺能够与顶板2贴紧，防止对熨烫造成干扰，按压纽扣时，支撑柱4在第一支撑弹簧5的作用下，会被向下压动，纽扣全部进入空槽3中，纽扣带动其边缘的家纺进入到空槽3中，无法再对其进行熨烫，当U型支撑板28下移时，会推动气缸17压缩，将气缸17内的气体通过第一连接管18压入到固定环19内部，固定环19发生膨胀，会卡紧纽扣中部的位置，对纽扣有一个支撑力，使家纺全部位于空槽3外侧，熨烫时能够全部对其熨烫，当固定环19被胀大时，固定环19内的气体中的一部分进入到触角20内部，使触角20向上膨胀，对纽扣边缘处的家纺进行支撑，使支撑的面积更大，熨烫完成后，通过向上推动已经下移的推盘16，将U型支撑板28推回到起始位置，通过插块9的作用，将U型支撑板28固定在初始位置，使第二支撑弹簧29处于被拉伸的状态，支撑柱4也回到原位，对下一个家纺进行支撑、熨烫。

以上显示和描述了本发明的基本原理、主要特征和优点。本行业的技术人员应该了解，本发明不受上述实施例的限制，上述实施例和说明书中描述的只是说明本发明的原理，在不脱离本发明精神和范围的前提下，本发明还会有各种变化和改进，这些变化和改进都落入要求保护的本发明范围内。本发明要求保护范围由所附的权利要求书及其等效物界定。
