扭杆减震短跑运动训练器材

扭杆减震短跑运动训练器材

IPC分类号 : A63B22/02

申请号
CN201810246680.3
可选规格
  • 专利类型: 发明专利
  • 法律状态: 有权
  • 申请日: 2018-03-23
  • 公开号: 108355303B
  • 公开日: 2018-08-03
  • 主分类号: A63B22/02
  • 专利权人: 新昌县寅聚科技有限公司

专利摘要

本发明公开了一种扭杆减震短跑运动训练器材,在下底座内设有阻力轴承载支架及张紧轴承载支架,并在下底座内设有传力带,传力带的带体绕过阻力轴和张紧轴,形成环形结构,阻力轴和张紧轴分别固定在阻力轴承载支架和张紧轴承载支架上,且阻力轴的端头穿过阻力轴承载支架处于下底座外;在阻力轴的端头挂设有负载盘;在下底座内设有扭杆减震系统。本发明可以通过增加跑步带的负载,使运动员短时间内实现对腿部核心力量的加强,同时本方案负载力可调,实现不同阶段即类型运动员的使用,增加扭杆减震系统,实现减震的同时避免了减震过程中的噪音,同时可以用于全面健身领域,增加心率等的测量功能实现对运动员适时状况的检测,提升训练效果。

权利要求

1.一种扭杆减震短跑运动训练器材,包括下底座(1),上盖板(2),其特征在于:在下底座(1)内设有阻力轴承载支架(5)及张紧轴承载支架(6),并在下底座(1)内设有传力带(4),传力带(4)的组成包括带体(41),带体(41)绕过阻力轴(42)和张紧轴(43),形成环形结构,阻力轴(42)和张紧轴(43)分别固定在阻力轴承载支架(5)和张紧轴承载支架(6)上,且阻力轴(42)的端头穿过阻力轴承载支架(5)处于下底座(1)外;在阻力轴(42)的端头挂设有负载盘(10);在下底座(1)内设有扭杆减震系统(7),扭杆减震系统(7)的组成包括扭杆支撑(71),每个扭杆减震系统(7)均设有两个对称的扭杆支撑(71),扭杆支撑(71)对称的设置在带体(41)的两侧,在两个对应的扭杆支撑(71)之间设有支撑滚柱(72),支撑滚柱(72)穿过带体(41)的环形区域,且支撑滚柱(72)能沿与扭杆支撑(71)的连接位置进行转动,扭杆支撑(71)通过金属扭杆(712)与设置在连接底座(711)上的扭杆连接端(7111)连接,连接底座(711)固定在下底座(1)上;在下底座(1)的前端顶部设有检测组件(3),在检测组件(3)上设有可调式扶手(9)。

2.根据权利要求1所述的扭杆减震短跑运动训练器材,其特征在于:所述的下底座(1)的组成包括下底座本体(11),在下底座本体(11)内部两侧分别设有阻力轴承载支架连接孔(111),扭杆减震系统连接孔(112)及张紧轴承载支架连接孔(113),在下底座本体(11)的底部设计有接地凸起(12);在下底座本体(11)的两侧设有挡板(13),在挡板(13)上设有避让孔一(131),避让孔二(132)和避让孔三(133)。

3.根据权利要求1所述的扭杆减震短跑运动训练器材,其特征在于:所述的检测组件(3)的组成包括左连接杆(311)和右连接杆(312),在左连接杆(311)和右连接杆(312)上分别设有左滑动槽(3111)和右滑动槽(3121),在左连接杆(311)和右连接杆(312)中部之间设有储物筐(32),在左连接杆(311)和右连接杆(312)的顶部之间设有检测器(33)。

4.根据权利要求1所述的扭杆减震短跑运动训练器材,其特征在于:在所述的带体(41)内侧设有配合尺带结构,阻力轴(42)和张紧轴(43)为对应的齿轮轴结构,防止打滑情况的发生;在阻力轴(42)的一侧设有驱动齿轮(421),驱动齿轮(421)与阻力轴(42)通过花键配合、其外端通过螺母(422)进行锁紧固定。

5.根据权利要求1所述的扭杆减震短跑运动训练器材,其特征在于:阻力轴承载支架(5)的组成包括阻力轴承载支架上体(51),在阻力轴承载支架上体(51)的下方连接有阻力轴承载支架下体(52),阻力轴承载支架下体(52)通过螺栓连接固定于阻力轴承载支架连接孔(111)实现与下底座本体(11)的固连。

6.根据权利要求1所述的扭杆减震短跑运动训练器材,其特征在于:张紧轴承载支架(6)的组成包括张紧轴承载支架上体(62),在张紧轴承载支架上体(62)上设有配合孔(621);在张紧轴承载支架上体(62)的下方设计有滑动座(61),在滑动座(61)的两侧设有滑动凸起(611);在张紧轴承载支架上体(62)的前侧设有螺纹调节杆(622),螺纹调节杆(622)的前侧设计有滑动轴杆(623),在螺纹调节杆(622)上安装有调节螺母(63),在滑动轴杆(623)上设有缓冲弹簧(64),滑动轴杆(623)的前端连接滑动基座(8),滑动基座(8)固定在下底座(1)上;滑动基座(8)的组成包括基座本体(81),在基座本体(81)内部两侧设置有滑动槽(811),滑动座(61)两侧的滑动凸起(611)落入滑动槽(811)中,在基座本体(81)上设有前支撑体(82),在前支撑体(82)上设有滑动轴孔(821),滑动轴孔(821)与滑动轴杆(623)配合。

7.根据权利要求1所述的扭杆减震短跑运动训练器材,其特征在于:可调式扶手(9)的组成包括扶手体一(91),在扶手体一(91)上设有滑动体(911)和扶手体(912),在扶手体(912)上覆盖有橡胶;在滑动体(911)内设有螺纹孔,扶手体二(92)的中部通过螺栓与扶手体一(91)连接,滑动体(911)能在左滑动槽(3111)和右滑动槽(3121)内滑动,通过拧紧扶手体二(92)上的螺栓进行固定连接,当紧固力不足时可以对扶手体一(91)上的螺栓进行拧紧,实现对左连接杆(311)和右连接杆(312)的压紧。

8.根据权利要求1所述的扭杆减震短跑运动训练器材,其特征在于:扭杆支撑(71)的组成包括上体(714),上体(714)的横截面为L形结构,上体(714)底部末端设有上体连接件(713),上体(714)通过上体连接件(713)与金属扭杆(712)连接,在上体(714)的上部内侧设有轴承(715),轴承(715)用于安装支撑滚柱(72);扭杆连接端(7111)与金属扭杆(712)相连接,在上体连接件(713)上设有上体连接端(7131),上体连接端(7131)上设有槽型结构与上体(714)插接后通过螺栓进行拧紧,扭杆连接端(7132)与金属扭杆(712)配合,在扭杆连接端(7132)的外侧开有预紧槽,通过螺栓拧紧的方式使得扭杆连接端(7132)与金属扭杆(712)压紧连接;在上体(714)上设有两个支承轴(7141),支承轴(7141)上安装有轴承(715),安装状态下,轴承(715)套在支承轴(7141)上通过固定螺母(7142)进行固定;使用状态下轴承(715)放置于与支撑滚柱(72)的侧部,支撑滚柱(72)侧部设计有与轴承(715)配合的开口空间;使得支撑滚柱(72)可以在轴承(715)上旋转,支撑滚柱(72)上侧与传力带(4)上面接触,支撑滚柱(72)下侧与传力带(4)下面非接触;当人体踩踏传力带(4)后将震动传导至支撑滚柱(72),支撑滚柱(72)将震动传导至金属扭杆(712),金属扭杆(712)绕自身轴线旋转,实现运动缓冲,对运动人体进行防护。

9.根据权利要求4所述的扭杆减震短跑运动训练器材,其特征在于:在带体(41)内部设计有配合尺带结构,阻力轴(42)和张紧轴(43)为齿轮轴结构,防止打滑情况的发生。

说明书

技术领域

本发明涉及辅助训练器材,具体为一种扭杆减震短跑运动训练器材。

背景技术

短跑运动起步加速为核心技术,此技术关键在于腿部力量及爆发力的锻炼,为此常常需要借助一些辅助训练器材,能够更好锻炼腿部的爆发力。

常见的辅助训练器材大多采用腿部沙袋负重法,用以锻炼腿部的爆发里,但是这种方法无法满足高速起步的锻炼,且易造成运动损伤,安全隐患较大,不适合大多数人使用。

发明内容

本发明的目的是提供了一种扭杆减震短跑运动训练器材,它可以有效解决背景技术中的问题,以克服现有技术的不足。

本发明是这样实现的:扭杆减震短跑运动训练器材,包括下底座,上盖板,在下底座内设有阻力轴承载支架及张紧轴承载支架,并在下底座内设有传力带,传力带的组成包括带体,带体绕过阻力轴和张紧轴,形成环形结构,阻力轴和张紧轴分别固定在阻力轴承载支架和张紧轴承载支架上,且阻力轴的端头穿过阻力轴承载支架处于下底座外;在阻力轴的端头挂设有负载盘;在下底座内设有扭杆减震系统,扭杆减震系统的组成包括扭杆支撑,每个扭杆减震系统均设有两个对称的扭杆支撑,扭杆支撑对称的设置在带体的两侧,在两个对应的扭杆支撑之间设有支撑滚柱,支撑滚柱穿过带体的环形区域,且支撑滚柱能沿与扭杆支撑的连接位置进行转动,扭杆支撑通过金属扭杆与设置在连接底座上的扭杆连接端连接,连接底座固定在下底座上;在下底座的前端顶部设有检测组件,在检测组件上设有可调式扶手。

所述的下底座的组成包括下底座本体,在下底座本体内部两侧分别设有阻力轴承载支架连接孔,扭杆减震系统连接孔及张紧轴承载支架连接孔,在下底座本体的底部设计有接地凸起;在下底座本体的两侧设有挡板,在挡板上设有避让孔一,避让孔二和避让孔三。

所述的检测组件的组成包括左连接杆和右连接杆,在左连接杆和右连接杆上分别设有左滑动槽和右滑动槽,在左连接杆和右连接杆中部之间设有储物筐,在左连接杆和右连接杆的顶部之间设有检测器。

在所述的带体内侧设有配合尺带结构,阻力轴和张紧轴为对应的齿轮轴结构,防止打滑情况的发生;在阻力轴的一侧设有驱动齿轮,驱动齿轮与阻力轴通过花键配合、其外端通过螺母进行锁紧固定;。

阻力轴承载支架的组成包括阻力轴承载支架上体,在阻力轴承载支架上体的下方连接有阻力轴承载支架下体,阻力轴承载支架下体通过螺栓连接固定于阻力轴承载支架连接孔实现与下底座本体的固连。

张紧轴承载支架的组成包括张紧轴承载支架上体,在张紧轴承载支架上体上设有配合孔;在张紧轴承载支架上体的下方设计有滑动座,在滑动座的两侧设有滑动凸起;在张紧轴承载支架上体的前侧设有螺纹调节杆,螺纹调节杆的前侧设计有滑动轴杆,在螺纹调节杆上安装有调节螺母,在滑动轴杆上设有缓冲弹簧,滑动轴杆的前端连接滑动基座,滑动基座固定在下底座上;滑动基座的组成包括基座本体,在基座本体内部两侧设置有滑动槽,滑动座两侧的滑动凸起落入滑动槽中,在基座本体上设有前支撑体,在前支撑体上设有滑动轴孔,滑动轴孔与滑动轴杆配合。

可调式扶手的组成包括扶手体一,在扶手体一上设有滑动体和扶手体,在扶手体上覆盖有橡胶;在滑动体内设有螺纹孔,扶手体二的中部通过螺栓与扶手体一连接,滑动体能在左滑动槽和右滑动槽内滑动,通过拧紧扶手体二上的螺栓进行固定连接,当紧固力不足时可以对扶手体一上的螺栓进行拧紧,实现对左连接杆和右连接杆的压紧。

扭杆支撑的组成包括上体,上体的横截面为L形结构,上体底部末端设有上体连接件,上体通过上体连接件与金属扭杆连接,在上体的上部内侧设有轴承,轴承用于安装支撑滚柱;扭杆连接端与金属扭杆相连接,在上体连接件上设有上体连接端,上体连接端上设有槽型结构与上体插接后通过螺栓进行拧紧,扭杆连接端与金属扭杆配合,在扭杆连接端的外侧开有预紧槽,通过螺栓拧紧的方式使得扭杆连接端与金属扭杆压紧连接;在上体上设有两个支承轴,支承轴上安装有轴承,安装状态下,轴承套在支承轴上通过固定螺母进行固定;使用状态下轴承放置于与支撑滚柱的侧部,优选的支撑滚柱侧部设计有与轴承配合的开口空间;使得支撑滚柱可以在轴承上旋转,支撑滚柱上侧与传力带上面接触,支撑滚柱下侧与传力带下面非接触;当人体踩踏传力带后将震动传导至支撑滚柱,支撑滚柱将震动传导至金属扭杆,金属扭杆绕自身轴线旋转,实现运动缓冲,对运动人体进行防护。

在带体内部设计有配合尺带结构,阻力轴和张紧轴为齿轮轴结构,防止打滑情况的发生。

有益效果

与现有技术相比,本发明可以通过增加跑步带的负载,使运动员短时间内实现对腿部核心力量的加强,同时本方案负载力可调,实现不同阶段即类型运动员的使用,增加扭杆减震系统,实现减震的同时避免了减震过程中的噪音,同时可以用于全面健身领域,增加心率等的测量功能实现对运动员适时状况的检测,提升训练效果。

附图说明

图1为本发明的结构示意图;

图2为本发明的传力带与下底座的安装配合示意图;

图3为本发明的下底座的结构示意图;

图4为本发明的检测组件的结构示意图;

图5为本发明的传力带的结构示意图;

图6为本发明的的传力带的局部放大示意图;

图7为本发明的张紧轴承载支架的结构示意图;

图8为本发明的滑动基座的结构示意图;

图9、图10、图11、图12为本发明的扭杆减震系统的结构示意图;

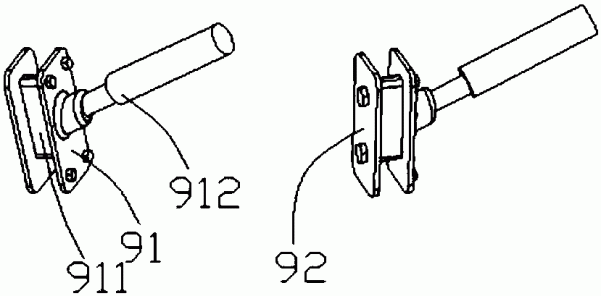

图13为本发明的可调式扶手的结构示意图。

具体实施方式

本发明的实施例:扭杆减震短跑运动训练器材,包括下底座1,上盖板2,在下底座1内设有阻力轴承载支架5及张紧轴承载支架6,并在下底座1内设有传力带4,传力带4的组成包括带体41,带体41绕过阻力轴42和张紧轴43,形成环形结构,阻力轴42和张紧轴43分别固定在阻力轴承载支架5和张紧轴承载支架6上,且阻力轴42的端头穿过阻力轴承载支架5处于下底座1外;在阻力轴42的端头挂设有负载盘10;在下底座1内设有扭杆减震系统7,扭杆减震系统7的组成包括扭杆支撑71,每个扭杆减震系统7均设有两个对称的扭杆支撑71,扭杆支撑71对称的设置在带体41的两侧,在两个对应的扭杆支撑71之间设有支撑滚柱72,支撑滚柱72穿过带体41的环形区域,且支撑滚柱72能沿与扭杆支撑71的连接位置进行转动,扭杆支撑71通过金属扭杆712与设置在连接底座711上的扭杆连接端7111连接,连接底座711固定在下底座1上;在下底座1的前端顶部设有检测组件3,在检测组件3上设有可调式扶手9。

所述的下底座1的组成包括下底座本体11,在下底座本体11内部两侧分别设有阻力轴承载支架连接孔111,扭杆减震系统连接孔112及张紧轴承载支架连接孔113,在下底座本体11的底部设计有接地凸起12;在下底座本体11的两侧设有挡板13,在挡板13上设有避让孔一131,避让孔二132和避让孔三133。

所述的检测组件3的组成包括左连接杆311和右连接杆312,在左连接杆311和右连接杆312上分别设有左滑动槽3111和右滑动槽3121,在左连接杆311和右连接杆312中部之间设有储物筐32,在左连接杆311和右连接杆312的顶部之间设有检测器33。

在所述的带体41内侧设有配合尺带结构,阻力轴42和张紧轴43为对应的齿轮轴结构,防止打滑情况的发生;在阻力轴42的一侧设有驱动齿轮421,驱动齿轮421与阻力轴42通过花键配合、其外端通过螺母422进行锁紧固定;。

阻力轴承载支架5的组成包括阻力轴承载支架上体51,在阻力轴承载支架上体51的下方连接有阻力轴承载支架下体52,阻力轴承载支架下体52通过螺栓连接固定于阻力轴承载支架连接孔111实现与下底座本体11的固连。

张紧轴承载支架6的组成包括张紧轴承载支架上体62,在张紧轴承载支架上体62上设有配合孔621;在张紧轴承载支架上体62的下方设计有滑动座61,在滑动座61的两侧设有滑动凸起611;在张紧轴承载支架上体62的前侧设有螺纹调节杆622,螺纹调节杆622的前侧设计有滑动轴杆623,在螺纹调节杆622上安装有调节螺母63,在滑动轴杆623上设有缓冲弹簧64,滑动轴杆623的前端连接滑动基座8,滑动基座8固定在下底座1上;滑动基座8的组成包括基座本体81,在基座本体81内部两侧设置有滑动槽811,滑动座61两侧的滑动凸起611落入滑动槽811中,在基座本体81上设有前支撑体82,在前支撑体82上设有滑动轴孔821,滑动轴孔821与滑动轴杆623配合。

可调式扶手9的组成包括扶手体一91,在扶手体一91上设有滑动体911和扶手体912,在扶手体912上覆盖有橡胶;在滑动体911内设有螺纹孔,扶手体二92的中部通过螺栓与扶手体一91连接,滑动体911能在左滑动槽3111和右滑动槽3121内滑动,通过拧紧扶手体二92上的螺栓进行固定连接,当紧固力不足时可以对扶手体一91上的螺栓进行拧紧,实现对左连接杆311和右连接杆312的压紧。

扭杆支撑71的组成包括上体714,上体714的横截面为L形结构,上体714底部末端设有上体连接件713,上体714通过上体连接件713与金属扭杆712连接,在上体714的上部内侧设有轴承715,轴承715用于安装支撑滚柱72;扭杆连接端7111与金属扭杆712相连接,在上体连接件713上设有上体连接端7131,上体连接端7131上设有槽型结构与上体714插接后通过螺栓进行拧紧,扭杆连接端7132与金属扭杆712配合,在扭杆连接端7132的外侧开有预紧槽,通过螺栓拧紧的方式使得扭杆连接端7132与金属扭杆712压紧连接;在上体714上设有两个支承轴7141,支承轴7141上安装有轴承715,安装状态下,轴承715套在支承轴7141上通过固定螺母7142进行固定;使用状态下轴承715放置于与支撑滚柱72的侧部,优选的支撑滚柱72侧部设计有与轴承715配合的开口空间;使得支撑滚柱72可以在轴承715上旋转,支撑滚柱72上侧与传力带4上面接触,支撑滚柱72下侧与传力带4下面非接触;当人体踩踏传力带4后将震动传导至支撑滚柱72,支撑滚柱72将震动传导至金属扭杆712,金属扭杆712绕自身轴线旋转,实现运动缓冲,对运动人体进行防护。

在带体41内部设计有配合尺带结构,42和43为齿轮轴结构,防止打滑情况的发生。
