专利摘要

本发明公开了一种推移式智能手拿包，包括翻盖和主包体，所述主包体的后侧与翻盖的后侧相铰接，主包体的前侧板的前壁面中部具有移动凹槽，推块插套在移动凹槽中，推块的后侧壁上具有移动块体，移动块体插套在移动凹槽的后壁面上具有的滑移通槽中，移动块体的后端固定有卡置连接块，卡置连接块的左端具有卡置凹槽，卡置连接块的底面具有向下延伸的调节延伸部，调节延伸部的左侧壁上具有插杆，前侧板的中部固定有连接挡块，连接挡块的左端具有套体，插杆插套在套体中；它可以在不取出手机的情况下进行接听和查看短信，同时，其手机位置固定，其具有定位作用，而且其内具有紫外线灯进行杀菌，并具有LED照片灯在暗处时方便查看手拿包内的物品。

权利要求

1.一种推移式智能手拿包，包括翻盖(10)和主包体(20)，其特征在于：所述主包体(20)的后侧与翻盖(10)的后侧相铰接，主包体(20)的前侧板(21)的前壁面中部具有移动凹槽(211)，推块(22)插套在移动凹槽(211)中，推块(22)的后侧壁上具有移动块体(221)，移动块体(221)插套在移动凹槽(211)的后壁面上具有的滑移通槽(212)中，移动块体(221)的后端固定有卡置连接块(23)，卡置连接块(23)的左端具有卡置凹槽(231)，卡置连接块(23)的底面具有向下延伸的调节延伸部(232)，调节延伸部(232)的左侧壁上具有插杆(233)，前侧板(21)的中部固定有连接挡块(24)，连接挡块(24)的左端具有套体(25)，插杆(233)插套在套体(25)中，缓冲弹簧(251)插套在套体(25)和插杆(233)中，缓冲弹簧(251)的一端固定在连接挡块(24)上，缓冲弹簧(251)的另一端固定在调节延伸部(232)上，翻盖(10)的前部底面具有向下延伸的折弯部(234)，折弯部(234)的底端具有向右折弯的折弯头(235)，折弯头(235)插套在卡置凹槽(231)中；

所述主包体(20)的内壁面上固定有手机放置框体(26)，所述手机放置框体(26)包括前侧板、后侧板和右侧板，前侧板、后侧板和右侧板的内侧壁上固定有缓冲垫(261)，右侧板的中部具有拨动通槽(262)，手机放置框体(26)的左端处的主包体(20)的内壁面上固定有缓冲连接块(27)，缓冲连接块(27)的右端面具有缓冲槽(271)，移动夹持块(272)处于缓冲连接块(27)的右端处，移动夹持块(272)的左端具有向右移动的移动块(273)，移动块(273)插套在缓冲槽(271)中，弹簧(4)的一端固定在移动块(273)上。

2.根据权利要求1所述的一种推移式智能手拿包，其特征在于：所述翻盖(10)的内侧壁上部固定有零钱袋(13)和LED照明灯(14)，翻盖(10)的内侧壁的下部固定有内置保护壳(15)，内置保护壳(15)与翻盖(10)的内侧壁之间形成控制室，控制室中设有控制主板(16)和电池(17)，电池(17)通过连接线与控制主板(16)电连接，LED照明灯(14)通过连接线与控制主板(16)电连接，控制主板(16)上固定有GPS定位芯片、移动通信模块和蓝牙模块，内置保护壳(15)上固定有控制按钮(30)，控制按钮(30)通过连接线与控制主板(16)电连接。

3.根据权利要求1所述的一种推移式智能手拿包，其特征在于：所述翻盖(10)的内侧壁上具有环形框(18)，内置保护壳(15)插套在环形框(18)中，内置保护壳(15)的外侧壁具有向外径向延伸的延伸边(151)，环形挡圈(152)插套在内置保护壳(15)中并压靠在延伸边(151)上，环形挡圈(152)通过螺栓固定连接在环形框(18)中。

4.根据权利要求3所述的一种推移式智能手拿包，其特征在于：所述LED照明灯(14)与控制主板(16)相连接的连接线处于保护块(1)中，保护块(1)固定在翻盖(10)的内侧壁上。

5.根据权利要求2所述的一种推移式智能手拿包，其特征在于：所述翻盖(10)的内侧壁上部固定有紫外线灯(2)，紫外线灯(2)通过连接线与控制主板(16)电连接。

6.根据权利要求1所述的一种推移式智能手拿包，其特征在于：所述翻盖(10)的后侧的两端具有环形铰接套(19)，主包体(20)的后侧两端具有圆形凹槽(25)，环形铰接套(19)插套在圆形凹槽(25)中，圆形凹槽(25)的底面上具有环形套体(251)，环形套体(251)插套在环形铰接套(19)中，环形套体(251)上螺接有端盖(252)，端盖(252)的内侧壁对着环形铰接套(19)的内侧壁上成型有的环形凸起圈(191)，扭簧(3)插套在环形套体(251)中，扭簧(3)的一端固定在环形套体(251)上，扭簧(3)的另一端固定在环形铰接套(19)上。

7.根据权利要求1所述的一种推移式智能手拿包，其特征在于：所述推块(22)的前壁面具有耐磨凸起条(229)。

8.根据权利要求7所述的一种推移式智能手拿包，其特征在于：所述缓冲连接块(27)的左侧壁上螺接有调节螺杆(28)，调节螺杆(28)的端部伸入缓冲槽(271)中并铰接有压板(274)，压板(274)固定在弹簧(4)的一端上，调节螺杆(28)的一端伸出缓冲连接块(27)的左侧壁并成型有调节头。

说明书

技术领域：

本发明涉及生活用品技术领域，更具体地说涉及一种推移式智能手拿包。

背景技术：

现有的手拿包一般只是具有放置手机、钱等作用，没有其他的功效，而且手机接听电话什么的需要将手机拿出来，非常不便，手机在手拿包上位置不固定，容易左右晃动，影响使用。

发明内容：

本发明的目的是克服现有技术的不足，提供一种推移式智能手拿包，它可以在不取出手机的情况下进行接听和查看短信，同时，其手机位置固定，其具有定位作用，防止被盗，而且其内具有紫外线灯进行杀菌，并具有LED照片灯在暗处时方便查看手拿包内的物品。

本发明解决所述技术问题的方案是：

一种推移式智能手拿包，包括翻盖和主包体，所述主包体的后侧与翻盖的后侧相铰接，主包体的前侧板的前壁面中部具有移动凹槽，推块插套在移动凹槽中，推块的后侧壁上具有移动块体，移动块体插套在移动凹槽的后壁面上具有的滑移通槽中，移动块体的后端固定有卡置连接块，卡置连接块的左端具有卡置凹槽，卡置连接块的底面具有向下延伸的调节延伸部，调节延伸部的左侧壁上具有插杆，前侧板的中部固定有连接挡块，连接挡块的左端具有套体，插杆插套在套体中，缓冲弹簧插套在套体和插杆中，缓冲弹簧的一端固定在连接挡块上，缓冲弹簧的另一端固定在调节延伸部上，翻盖的前部底面具有向下延伸的折弯部，折弯部的底端具有向右折弯的折弯头，折弯头插套在卡置凹槽中；

所述主包体的内壁面上固定有手机放置框体，所述手机放置框体包括前侧板、后侧板和右侧板，前侧板、后侧板和右侧板的内侧壁上固定有缓冲垫，右侧板的中部具有拨动通槽，手机放置框体的左端处的主包体的内壁面上固定有缓冲连接块，缓冲连接块的右端面具有缓冲槽，移动夹持块处于缓冲连接块的右端处，移动夹持块的左端具有向右移动的移动块，移动块插套在缓冲槽中，弹簧的一端固定在移动块上。

所述翻盖的内侧壁上部固定有零钱袋和LED照明灯，翻盖的内侧壁的下部固定有内置保护壳，内置保护壳与翻盖的内侧壁之间形成控制室，控制室中设有控制主板和电池，电池通过连接线与控制主板电连接，LED照明灯通过连接线与控制主板电连接，控制主板上固定有GPS定位芯片、移动通信模块和蓝牙模块，内置保护壳(15)上固定有控制按钮，控制按钮通过连接线与控制主板电连接。

所述翻盖的内侧壁上具有环形框，内置保护壳插套在环形框中，内置保护壳的外侧壁具有向外径向延伸的延伸边，环形挡圈插套在内置保护壳中并压靠在延伸边上，环形挡圈通过螺栓固定连接在环形框中。

所述LED照明灯与控制主板相连接的连接线处于保护块中，保护块固定在翻盖的内侧壁上。

所述翻盖的内侧壁上部固定有紫外线灯，紫外线灯通过连接线与控制主板电连接。

所述翻盖的后侧的两端具有环形铰接套，主包体的后侧两端具有圆形凹槽，环形铰接套插套在圆形凹槽中，圆形凹槽的底面上具有环形套体，环形套体插套在环形铰接套中，环形套体上螺接有端盖，端盖的内侧壁对着环形铰接套的内侧壁上成型有的环形凸起圈，扭簧插套在环形套体中，扭簧的一端固定在环形套体上，扭簧的另一端固定在环形铰接套上。

所述推块的前壁面具有耐磨凸起条。

所述缓冲连接块的左侧壁上螺接有调节螺杆，调节螺杆的端部伸入缓冲槽中并铰接有压板，压板固定在弹簧的一端上，调节螺杆的一端伸出缓冲连接块的左侧壁并成型有调节头。

本发明的突出效果是：

与现有技术相比，它可以在不取出手机的情况下进行接听和查看短信，同时，其手机位置固定，其具有定位作用，防止被盗，而且其内具有紫外线灯进行杀菌，并具有LED照片灯在暗处时方便查看手拿包内的物品。

附图说明：

图1是本发明的立体结构示意图；

图2是本发明的局部剖视图；

图3是本发明的换角度局部剖视图；

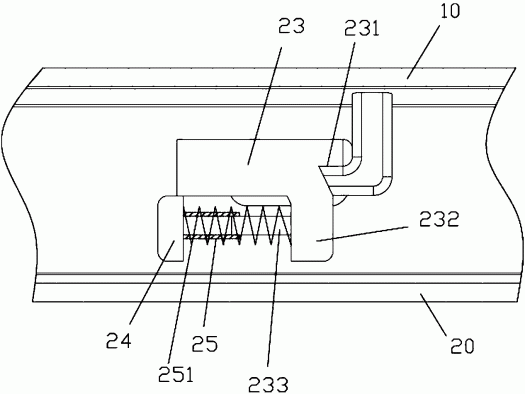

图4是图3的局部放大图；

图5是主包体的局部结构示意图；

图6是翻盖的内壁面的局部结构示意图；

图7是本发明的推块处的局部结构示意图。

具体实施方式：

实施例，见如图1至7所示，一种推移式智能手拿包，包括翻盖10和主包体20，所述主包体20的后侧与翻盖10的后侧相铰接，主包体20的前侧板21的前壁面中部具有移动凹槽211，推块22插套在移动凹槽211中，推块22的后侧壁上具有移动块体221，移动块体221插套在移动凹槽211的后壁面上具有的滑移通槽212中，移动块体221的后端固定有卡置连接块23，卡置连接块23的左端具有卡置凹槽231，卡置连接块23的底面具有向下延伸的调节延伸部232，调节延伸部232的左侧壁上具有插杆233，前侧板21的中部固定有连接挡块24，连接挡块24的左端具有套体25，插杆233插套在套体25中，缓冲弹簧251插套在套体25和插杆233中，缓冲弹簧251的一端固定在连接挡块24上，缓冲弹簧251的另一端固定在调节延伸部232上，翻盖10的前部底面具有向下延伸的折弯部234，折弯部234的底端具有向右折弯的折弯头235，折弯头235插套在卡置凹槽231中；

所述主包体20的内壁面上固定有手机放置框体26，所述手机放置框体26包括前侧板、后侧板和右侧板，前侧板、后侧板和右侧板的内侧壁上固定有缓冲垫261，右侧板的中部具有拨动通槽262，手机放置框体26的左端处的主包体20的内壁面上固定有缓冲连接块27，缓冲连接块27的右端面具有缓冲槽271，移动夹持块272处于缓冲连接块27的右端处，移动夹持块272的左端具有向右移动的移动块273，移动块273插套在缓冲槽271中，弹簧4的一端固定在移动块273上。

进一步的说，所述翻盖10的内侧壁上部固定有零钱袋13和LED照明灯14，翻盖10的内侧壁的下部固定有内置保护壳15，内置保护壳15与翻盖10的内侧壁之间形成控制室，控制室中设有控制主板16和电池17，电池17通过连接线与控制主板16电连接，LED照明灯14通过连接线与控制主板16电连接，控制主板16上固定有GPS定位芯片、移动通信模块和蓝牙模块，内置保护壳15上固定有控制按钮30，控制按钮30通过连接线与控制主板16电连接。

进一步的说，所述翻盖10的内侧壁上具有环形框18，内置保护壳15插套在环形框18中，内置保护壳15的外侧壁具有向外径向延伸的延伸边151，环形挡圈152插套在内置保护壳15中并压靠在延伸边151上，环形挡圈152通过螺栓固定连接在环形框18中。

进一步的说，所述LED照明灯14与控制主板16相连接的连接线处于保护块1中，保护块1固定在翻盖10的内侧壁上。

进一步的说，所述翻盖10的内侧壁上部固定有紫外线灯2，紫外线灯2通过连接线与控制主板16电连接。

进一步的说，所述翻盖10的后侧的两端具有环形铰接套19，主包体20的后侧两端具有圆形凹槽25，环形铰接套19插套在圆形凹槽25中，圆形凹槽25的底面上具有环形套体251，环形套体251插套在环形铰接套19中，环形套体251上螺接有端盖252，端盖252的内侧壁对着环形铰接套19的内侧壁上成型有的环形凸起圈191，扭簧3插套在环形套体251中，扭簧3的一端固定在环形套体251上，扭簧3的另一端固定在环形铰接套19上。

进一步的说，所述推块22的前壁面具有耐磨凸起条229。

进一步的说，所述缓冲连接块27的左侧壁上螺接有调节螺杆28，调节螺杆28的端部伸入缓冲槽271中并铰接有压板274，压板274固定在弹簧4的一端上，调节螺杆28的一端伸出缓冲连接块27的左侧壁并成型有调节头。

工作原理：通过移动推块22，使得折弯头235从卡置凹槽231中移出，从而通过扭簧3的弹力将翻盖10和主包体20分开，而手机插套在手机放置框体26中，通过移动夹持块272夹持固定，从而防止其掉落，实现固定，在不取出手机的同时可以进行查看和接听电话；

而通过按动控制按钮30可以开启GPS定位芯片、移动通信模块和蓝牙模块，通过蓝牙模块与手机的蓝牙模块无线连接，而通过GPS定位芯片和移动通信模块可以将手拿包的位置时刻输送给终端如手机等设备，从而了解其具体位置，从而可以防止其被偷盗，而紫外线灯2可以对手拿包内部起到杀菌效果，而LED照明灯14可以在黑的地方起到照明作用，可以看清内部放置的物品等。

最后，以上实施方式仅用于说明本发明，而并非对本发明的限制，有关技术领域的普通技术人员，在不脱离本发明的精神和范围的情况下，还可以做出各种变化和变型，因此所有等同的技术方案也属于本发明的范畴，本发明的专利保护范围应由权利要求限定。
