专利摘要

本实用新型公开了一种环保领域的雾霾消除净化设备，包括箱体，所述箱体的内壁底部固定安装有L型支撑架，所述L型支撑架的顶部固定安装有防护箱，所述防护箱的内部设置有吸附装置，所述防护箱内壁的顶部且位于吸附装置的顶部设置有喷淋系统，所述防护箱的顶部固定连接有收集管，所述收集管的内部固定连接有第一过滤网，所述第一过滤网的顶部设置有清扫装置。本实用新型利用清扫装置、吸附装置和喷淋系统能够有有效的进行雾霾过滤，此设计结构简单、操作方便、过滤更环保，生产成本低。

权利要求

1.一种环保领域的雾霾消除净化设备，包括箱体，其特征在于：所述箱体的内壁底部固定安装有L型支撑架，所述L型支撑架的顶部固定安装有防护箱，所述防护箱的内部设置有吸附装置，所述防护箱内壁的顶部且位于吸附装置的顶部设置有喷淋系统，所述防护箱的顶部固定连接有收集管，所述收集管的内部固定连接有第一过滤网，所述第一过滤网的顶部设置有清扫装置。

2.根据权利要求1所述的一种环保领域的雾霾消除净化设备，其特征在于：所述吸附装置包括第一电机，所述第一电机转动轴的一端通过连轴器转动连接有第一锥齿轮，所述防护箱的内部设置有连接管，所述连接管的顶部固定连接有第二锥齿轮，所述连接管的表面套设有连接环，所述连接管的底部贯穿防护箱的内壁底部且延伸至防护箱的外部，所述连接环的两侧固定连接有固定块，两个所述固定块的一侧均固定连接有吸附板。

3.根据权利要求1所述的一种环保领域的雾霾消除净化设备，其特征在于：所述喷淋系统包括第一连接管，所述第一连接管的底部固定连接有喷头，所述第一连接管的一端固定连接有增压泵；所述增压泵的底部固定连接有第二连接管，所述第一连接管的一端贯穿防护箱的内壁且延伸至箱体的外侧，所述第二连接管的底部贯穿防护箱的外壁且延伸至防护箱的内部。

4.根据权利要求1所述的一种环保领域的雾霾消除净化设备，其特征在于：所述清扫装置包括连接杆，所述连接杆的右侧固定安装刷头，所述连接杆的表面套设有两个固定环，所述连接杆的一侧且位于固定环的一侧固定连接有限位块，所述连接杆的表面套设有T型连接块，所述T型连接块的底部连接有第一连接条，所述第一连接条的一侧连接有第二连接条，所述第二连接条的一端固定连接有第二电机，所述防护箱的顶部固定安装有底座，所述第一连接条的底部与底座连接。

5.根据权利要求1所述的一种环保领域的雾霾消除净化设备，其特征在于：所述防护箱的一侧连通有第一排气管，所述第一排气管的一侧固定连接有第一抽风机，所述第一抽风机的一侧固定连接有第二排气管，所述第一排气管的内壁固定连接有第二过虑网。

6.根据权利要求1所述的一种环保领域的雾霾消除净化设备，其特征在于：所述第一过滤网的一侧且位于防护箱顶部设置有收集箱，所述收集管的内壁且位于第一过滤网的顶部固定安装有第二抽风机，所述收集管的一端贯穿箱体的内壁延伸至箱体的外侧。

说明书

技术领域

本实用新型涉及空气净化技术领域，具体为一种环保领域的雾霾消除净化设备。

背景技术

环保，全称环境保护，是指人类为解决现实的或潜在的环境问题，协调人类与环境的关系，保障经济社会的持续发展而采取的各种行动的总称，随着现代工业的发展，空气污染越来越严重，环境保护问题是人类面临的重大问题，雾霾天气近年来十分频繁，人们的健康受到严重损害，每逢遇到雾霾天气，人们采取的办法是紧闭门窗，以防雾霾空气进入室内，以往也出现了许多雾霾消除设备，但是这些雾霾消除设备的防雾霾效果并不理想，为此，我们设计一种环保领域的雾鍾消除净化设备。

空气污染，是全人类面临急需解决的问题之一。现有的治理雾霾的方法之一是通过除尘设备，将空气中的雾霾去除，但是现有技术中的除尘设备除尘效率以及除尘效果还有待提高。

实用新型内容

本实用新型的目的在于提供一种环保领域的雾霾消除净化设备，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种环保领域的雾霾消除净化设备，包括箱体，所述箱体的内壁底部固定安装有L型支撑架，所述L型支撑架的顶部固定安装有防护箱，所述防护箱的内部设置有吸附装置，所述防护箱内壁的顶部且位于吸附装置的顶部设置有喷淋系统，所述防护箱的顶部固定连接有收集管，所述收集管的内部固定连接有第一过滤网，所述第一过滤网的顶部设置有清扫装置。

优选的，所述吸附装置包括第一电机，所述第一电机转动轴的一端通过连轴器转动连接有第一锥齿轮，所述防护箱的内部设置有连接管，所述连接管的顶部固定连接有第二锥齿轮，所述连接管的表面套设有连接环，所述连接管的底部贯穿防护箱的内壁底部且延伸至防护箱的外部，所述连接环的两侧固定连接有固定块，两个所述固定块的一侧均固定连接有吸附板。

优选的，所述喷淋系统包括第一连接管，所述第一连接管的底部固定连接有喷头，所述第一连接管的一端固定连接有增压泵。所述增压泵的底部固定连接有第二连接管，所述第一连接管的一端贯穿防护箱的内壁且延伸至箱体的外侧，所述第二连接管的底部贯穿防护箱的外壁且延伸至防护箱的内部。

优选的，所述清扫装置包括连接杆，所述连接杆的右侧固定安装刷头，所述连接杆的表面套设有两个固定环，所述连接杆的一侧且位于固定环的一侧固定连接有限位块，所述连接杆的表面套设有T型连接块，所述T型连接块的底部连接有第一连接条，所述第一连接条的一侧连接有第二连接条，所述第二连接条的一端固定连接有第二电机，所述防护箱的顶部固定安装有底座，所述第一连接条的底部与底座连接。

优选的，所述防护箱的一侧连通有第一排气管，所述第一排气管的一侧固定连接有第一抽风机，所述第一抽风机的一侧固定连接有第二排气管，所述第一排气管的内壁固定连接有第二过虑网。

优选的，所述第一过滤网的一侧且位于防护箱顶部设置有收集箱，所述收集管的内壁且位于第一过滤网的顶部固定安装有第二抽风机，所述收集管的一端贯穿箱体的内壁延伸至箱体的外侧。

与现有技术相比，本实用新型的有益效果是：本实用新型设置通过一种用环保领域的雾霾消除净化设备，在箱体内安装有收集管，在收集管内部安装有第一过滤网在第一过滤网上安装有清扫装置，通过清扫装置上连接杆的刷头能够有效的清扫第一过滤网上的颗粒杂质，清扫第一过滤网上的颗粒杂质推入收集箱内，在防护箱内安装吸附装置通过第一电机带动防护箱内的吸附板进行二次过滤，通过喷淋系统能够降低雾霾的颗粒杂质，此设计结构简单、操作方便、过滤更环保，生产成本低。

附图说明

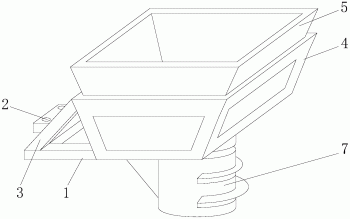

图1为本实用新型的结构示意图；

图2为本实用新型的清扫装置结构示意图；

图3为本实用新型的吸附装置结构示意图；

图4为本实用新型的喷淋系统结构示意图。

图中：1、箱体；2、防护箱；3、吸附装置；301、吸附板；302、固定块；303、连接环；304、连接管；305、第二锥齿轮；306、第一电机；307第一锥齿轮；4、喷淋系统；401、第一连接管；402、喷头；403、增压泵；404、第二连接管；5、清扫装置；501、刷头；502、连接杆；503、固定环；504、第二电机；505、第二连接条；506、T型连接块；507、第一连接条；508、限位块；509、底座6、第二抽风机；7、收集管；8、第一排气管；9、第一抽风机；10、第二排气管；11、第二过虑网；12、收集箱；13、第一过滤网；14、L型支撑架。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型提供的一种实施例：

一种环保领域的雾霾消除净化设备，包括箱体1，所述箱体1的内壁底部固定安装有L型支撑架14，所述L型支撑架14的顶部固定安装有防护箱2，所述防护箱2的内部设置有吸附装置3，所述防护箱2内壁的顶部且位于吸附装置3的顶部设置有喷淋系统4，所述防护箱2的顶部固定连接有收集管7，所述收集管7的内部固定连接有第一过滤网13，所述第一过滤网13的顶部设置有清扫装置5。

在本实施例中，所述吸附装置3包括第一电机306，所述第一电机306转动轴的一端通过连轴器转动连接有第一锥齿轮307，所述防护箱2的内部设置有连接管304，所述连接管304的顶部固定连接有第二锥齿轮305，所述连接管304的表面套设有连接环303，所述连接管304的底部贯穿防护箱2的内壁底部且延伸至防护箱2的外部，所述连接环303的两侧固定连接有固定块302，两个所述固定块302的一侧均固定连接有吸附板301。

所述喷淋系统4包括第一连接管401，所述第一连接管401的底部固定连接有喷头402，所述第一连接管401的一端固定连接有增压泵403。所述增压泵403的底部固定连接有第二连接管404，所述第一连接管401的一端贯穿防护箱2的内壁且延伸至箱体1的外侧，所述第二连接管404的底部贯穿防护箱2的外壁且延伸至防护箱2的内部。

所述清扫装置5包括连接杆502，所述连接杆502的右侧固定安装刷头501，所述连接杆502的表面套设有两个固定环503，所述连接杆502的一侧且位于固定环503的一侧固定连接有限位块508，所述连接杆502的表面套设有T型连接块506，所述T型连接块506的底部连接有第一连接条507，所述第一连接条507的一侧连接有第二连接条505，所述第二连接条505的一端固定连接有第二电机504，所述防护箱2的顶部固定安装有底座509，所述第一连接条507的底部与底座509连接。

所述防护箱2的一侧连通有第一排气管8，所述第一排气管8的一侧固定连接有第一抽风机9，所述第一抽风机9的一侧固定连接有第二排气管10，所述第一排气管8的内壁固定连接有第二过虑网11。

所述第一过滤网13的一侧且位于防护箱顶部设置有收集箱12，所述收集管7的内壁且位于第一过滤网13的顶部固定安装有第二抽风机6，所述收集管7的一端贯穿箱体1的内壁延伸至箱体1的外侧。

在箱体1上开设箱门，在防护箱2上也开设箱门，在防护箱2和吸附装置3连接处实行机械密封，在第一连接条507上开设椭圆形滑槽，并在第二连接条505上固定安装圆柱形连接块，将第二连接条505安装圆柱形连接块的一端与第一连接条507上的椭圆滑槽相连接，第一连接条507的顶部与底座509活动连接，在吸附装置3上的固定块302外侧开设连通孔,在固定块302的内部开设暗孔，并在吸附板301的一侧固定连接限位卡结，使限位卡结能够与固定块302上的相重合，吸附板301为矩形，吸附板301粘接有吸附材质进行吸附。

工作原理：当第二抽风机6工作时通过收集管7带入雾霾，当雾霾通过第二抽风机6后进入第一过滤网13，此时通过清扫装置5上的第二电机504带动第二连接条505与第一连接条507工作，在通过第一连接条507的的一端与T型连接块和连接杆502在两个固定环503内来回运动，使连接杆502一端固定安装的刷头501对第一过滤网13上的颗粒进行清扫，使清扫出的颗粒推入收集箱12内，雾霾通过第一过滤网13进入防护箱2内使，通过吸附装置3上的第一电机306上的第一锥齿轮307带动第二锥齿轮305和连接管304转动，使连接管304上的连接环303和吸附板301在防护箱内转动，使颗粒再一次吸附到吸附板301上，在通过喷淋系统4上的第一连接管401注入清水，使清水进入喷头402后洒在防护箱2内，当防护箱2底部收集有清水时通过增压泵403将清水抽入第二连接管404后通过增压泵403带入第一连接管401内可再次进行喷洒，最后通过第一抽风机9将防护箱内气体带入第一排气管8内在通过第一抽风机9后通过第二排气管10排除气体。
