专利摘要

专利摘要

本实用新型涉及挂锁技术领域，尤其是一种套壳挂锁，包括锁体，锁体上固定设有锁孔，锁体上固定设有锁梁，锁梁远离锁体的一端侧壁上固定设有滑块，锁梁上固定设有保护套，保护套上固定设有滑槽，保护套上固定设有固定块，固定块上固定设有弹簧，弹簧远离固定块的一端固定连接滑块，保护套两端均固定设有密封圈，保护套底部固定设有卡块，锁体上固定设有卡槽，锁体上固定设有保护壳，保护壳两端侧壁上均固定设有若干个防滑块，保护壳侧壁上固定设有电池盒，电池盒内固定设有电池，保护壳固定设有空腔，空腔内固定设有电热丝，保护壳底部固定设有通孔，本实用新型，能够防止冻伤和烫伤，增加使用寿命。

权利要求

1.一种套壳挂锁，包括锁体（1），其特征在于，所述锁体（1）上固定设有锁孔（18），所述锁体（1）上固定设有锁梁（8），所述锁梁（8）远离锁体（1）的一端侧壁上固定设有滑块（9），所述锁梁（8）上固定设有保护套（10），所述保护套（10）上固定设有滑槽（11），所述保护套（10）上固定设有固定块（12），所述固定块（12）上固定设有弹簧（13），所述弹簧（13）远离固定块（12）的一端固定连接所述滑块（9），所述保护套（10）两端均固定设有密封圈（16），所述保护套（10）底部固定设有卡块（14），所述锁体（1）上固定设有卡槽（15），所述锁体（1）上固定设有保护壳（2），所述保护壳（2）两端侧壁上均固定设有若干个防滑块（3），所述保护壳（2）侧壁上固定设有电池盒（4），所述电池盒（4）内固定设有电池（5），所述保护壳（2）固定设有空腔（17），所述空腔（17）内固定设有电热丝（6），所述保护壳（2）底部固定设有通孔（7）。

2.根据权利要求1所述的一种套壳挂锁，其特征在于，所述滑块（9）位于锁梁（8）未插入锁孔内的部分。

3.根据权利要求1所述的一种套壳挂锁，其特征在于，所述滑槽（11）与滑块（9）相匹配。

4.根据权利要求1所述的一种套壳挂锁，其特征在于，所述卡块（14）与卡槽（15）相匹配。

说明书

技术领域

本实用新型涉及挂锁技术领域，尤其涉及一种套壳挂锁。

背景技术

日常生活中，常用的挂锁包括锁梁和锁体，锁梁的一端位于锁体内，锁梁的另一端可插入锁体中，实现锁具的锁定与开启，锁体通常以金属材质制成，材料导热率较大，因此锁体长时间放置在寒冷或炎热地方时，本体会变得冰冷或是发烫，使用者用手部碰触握持时，经常会冻伤或烫伤，这种情况在欧美国家更是常见。此外，由于锁体外部并无任何保护套，锁孔会因为外露而容易让飞尘、水液进入，造成锁心内部产生锈蚀，当锁体与外物碰撞或掉落地面时，锁体表面受到撞击会留下擦痕，破坏锁体外表的美观。

实用新型内容

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种套壳挂锁。

为了实现上述目的，本实用新型采用了如下技术方案：

设计一种套壳挂锁，包括锁体，所述锁体上固定设有锁孔，所述锁体上固定设有锁梁，所述锁梁远离锁体的一端侧壁上固定设有滑块，所述锁梁上固定设有保护套，所述保护套上固定设有滑槽，所述保护套上固定设有固定块，所述固定块上固定设有弹簧，所述弹簧远离固定块的一端固定连接所述滑块，所述保护套两端均固定设有密封圈，所述保护套底部固定设有卡块，所述锁体上固定设有卡槽，所述锁体上固定设有保护壳，所述保护壳两端侧壁上均固定设有若干个防滑块，所述保护壳侧壁上固定设有电池盒，所述电池盒内固定设有电池，所述保护壳固定设有空腔，所述空腔内固定设有电热丝，所述保护壳底部固定设有通孔。

优选的，所述滑块位于锁梁未插入锁孔内的部分。

优选的，所述滑槽与滑块相匹配。

优选的，所述卡块与卡槽相匹配。

本实用新型提出的一种套壳挂锁，有益效果在于：在锁体外加了一层保护壳，并且保护壳上加有若干个防滑块，使用者握持时能增加摩擦力，加了保护壳能够防止锁体与外物碰撞或掉落地面时，锁体表面受到撞击不会留下擦痕，破坏锁体外表的美观， 并且能够避免金属锁体长时间放置在寒冷或炎热地方时，本体会变得冰冷或是发烫，使使用者用手部碰触握持时不会冻伤或烫伤，在保护壳的空腔内加有电热丝，在冬天下雪或是下雨淋到保护壳上时，很容易变成冰将保护壳冻住而无法开锁，可以按下开关，使电池给电热丝供电进行发热，保护壳将变热使冰融化，这样就方便开锁了，为了防止锁体外部锁孔会因为外露而容易让飞尘、水液进入，造成锁心内部产生锈蚀，在锁梁上加了保护套，当需要上锁时，将保护套通过卡块卡入卡槽内固定住，按下锁梁，锁梁需要插入锁孔内的部分会随着滑块下滑，密封圈能够使保护套密封，不会使灰尘或液体进入锁孔内。

附图说明

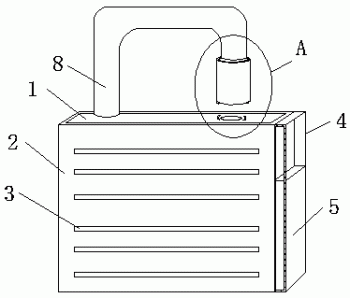

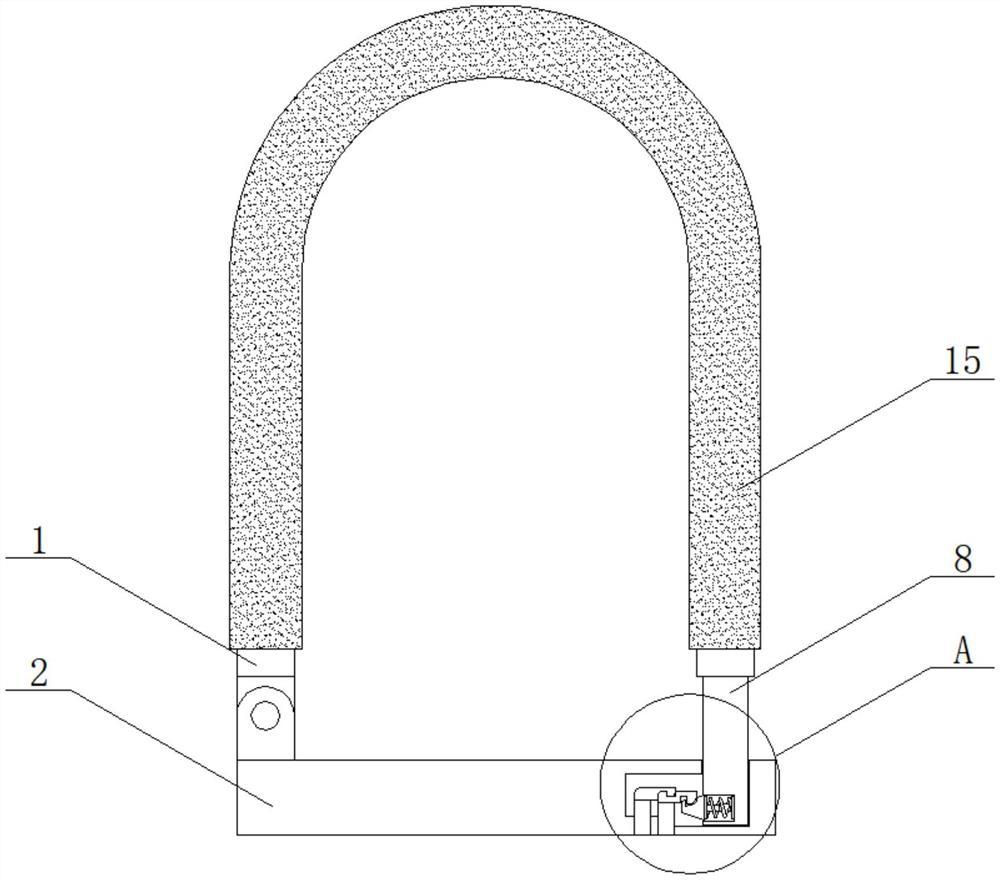

图1为本实用新型提出的一种套壳挂锁的结构示意图；

图2为本实用新型提出的图1的A处的放大结构示意图；

图3为本实用新型提出的图1部分剖视结构示意图；

图4为本实用新型提出的保护壳的剖视结构示意图。

图中：锁体1、保护壳2、防滑块3、电池盒4、电池5、电热丝6、通孔7、锁梁8、滑块9、保护套10、滑槽11、固定块12、弹簧13、卡块14、卡槽15、密封圈16、空腔17、锁孔18。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-4，一种套壳挂锁，包括锁体1，所述锁体1上固定设有锁孔18，所述锁体1上固定设有锁梁8，所述锁梁8远离锁体1的一端侧壁上固定设有滑块9，所述锁梁8上固定设有保护套10，所述保护套10上固定设有滑槽11，所述保护套10上固定设有固定块12，所述固定块12上固定设有弹簧13，所述弹簧13远离固定块12的一端固定连接所述滑块9，所述保护套10两端均固定设有密封圈16，所述保护套10底部固定设有卡块14，所述锁体1上固定设有卡槽15，为了防止锁体1外部锁孔18会因为外露而容易让飞尘、水液进入，造成锁心内部产生锈蚀，在锁梁8上加了保护套10，当需要上锁时，将保护套10通过卡块14卡入卡槽15内固定住，按下锁梁8，锁梁8需要插入锁孔18内的部分会随着滑块9下滑，密封圈16能够使保护套10密封，不会使灰尘或液体进入锁孔18内。

所述锁体1上固定设有保护壳2，所述保护壳2两端侧壁上均固定设有若干个防滑块3，所述保护壳2侧壁上固定设有电池盒4，所述电池盒4内固定设有电池5，所述保护壳2固定设有空腔17，所述空腔17内固定设有电热丝6，所述保护壳2底部固定设有通孔7，在锁体1外加了一层保护壳2，并且保护壳2上加有若干个防滑块3，使用者握持时能增加摩擦力，加了保护壳2能够防止锁体1与外物碰撞或掉落地面时，锁体表面受到撞击而留下擦痕，破坏锁体1外表的美观， 并且能够避免金属锁体1长时间放置在寒冷或炎热地方时，本体会变得冰冷或是发烫，使使用者用手部碰触握持时不会冻伤或烫伤，在保护壳2的空腔17内加有电热丝6，在冬天当下雪或是下雨淋到保护壳2上时，很容易变成冰将保护壳2冻住而无法开锁，可以按下开关，使电池5给电热丝6供电进行发热，保护壳2将变热使冰融化，这样就方便开锁了。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
