专利摘要

专利摘要

本实用新型涉及适用于线装书的拆线器，包括有拆线剪、抽线镊、用于连接拆线剪和抽线镊的连接部，拆线剪包括有弹性的U型第一按压柄、拆线板、拆线剪刀，第一按压柄包括第一柄体、第二柄体，第一柄体右端与第二柄体右端连接为一体，第二柄体的左端向外延伸出两个拆线板，两个拆线板之间形成30°‑60°的夹角，第一柄体的左端固定有与两拆线板相分别对应的两个拆线剪刀，拆线剪刀对应位于拆线板正上方；抽线镊包括有弹性的U型第二按压柄、拿捏部，第二按压柄包括第一柄身、第二柄身，第一柄身左端与第二柄身左端连接为一体，所述第一柄身、第二柄身右端分别向外延伸出一弧形拿捏部。本实用新型方便用于拆掉线装书籍上的穿线。

权利要求

1.适用于线装书的拆线器，其特征在于：包括有拆线剪(2)、抽线镊(3)、用于连接拆线剪(2)和抽线镊(3)的连接部(4)，所述拆线剪(2)包括有弹性的U型第一按压柄(21)、拆线板(22)、拆线剪刀(23)，所述第一按压柄(21)包括位于上部的第一柄体(211)、位于下部的第二柄体(212)，所述第一柄体(211)右端与第二柄体(212)右端连接为一体，所述第二柄体(212)的左端向外延伸出两个拆线板(22)，两个拆线板(22)之间形成30°-60°的夹角，所述第一柄体(211)的左端固定有与两拆线板(22)相分别对应的两个拆线剪刀(23)，所述拆线剪刀(23)对应位于拆线板(22)正上方；

所述抽线镊(3)包括有弹性的U型第二按压柄(31)、拿捏部(32)，所述第二按压柄(31)包括位于上部的第一柄身(311)、位于下部的第二柄身(312)，所述第一柄身(311)左端与第二柄身(312)左端连接为一体，所述第一柄身(311)、第二柄身(312)右端分别向外延伸出一弧形拿捏部(32)。

2.根据权利要求1所述的适用于线装书的拆线器，其特征在于：所述第一柄身(311)的拿捏部(32)向外延伸出一绕线柱(313)。

3.根据权利要求1所述的适用于线装书的拆线器，其特征在于：所述拆线板(22)的左端部分别向外延伸出三角板状的插入部(221)。

4.根据权利要求1所述的适用于线装书的拆线器，其特征在于：两个拆线板(22)之间形成45°的夹角。

5.根据权利要求1所述的适用于线装书的拆线器，其特征在于：所述拆线剪(2)、抽线镊(3)分别置于连接部(4)的两侧，所述第一按压柄(21)右端与第二按压柄(31)左端、连接部(4)连接为一体结构。

说明书

技术领域

本实用新型涉及线装书技术领域，具体是涉及适用于线装书的拆线器。

背景技术

线装，是中国书籍装订形式发展史的一个阶段，是最接近现代意义的平装书的一个装订形式；而线装书籍则具有很好的古书气息，线装书的装订都是在书籍一侧打孔、穿线完成装订，装订后的穿线效果如图1所示，而露在线装书本1 外面的穿线包括有图1中的横线部11和纵线部12。但线装书籍的拆线过程比较麻烦，市场上也没有专门的拆线工具。

实用新型内容

本实用新型所要解决的技术问题是提供一种适用于线装书的拆线器，方便用于拆掉线装书籍上的穿线。

为解决上述技术问题，本实用新型提供以下技术方案：适用于线装书的拆线器，包括有拆线剪、抽线镊、用于连接拆线剪和抽线镊的连接部，所述拆线剪包括有弹性的U型第一按压柄、拆线板、拆线剪刀，所述第一按压柄包括位于上部的第一柄体、位于下部的第二柄体，所述第一柄体右端与第二柄体右端连接为一体，所述第二柄体的左端向外延伸出两个拆线板，两个拆线板之间形成30°-60°的夹角，所述第一柄体的左端固定有与两拆线板相分别对应的两个拆线剪刀，所述拆线剪刀对应位于拆线板正上方；

所述抽线镊包括有弹性的U型第二按压柄、拿捏部，所述第二按压柄包括位于上部的第一柄身、位于下部的第二柄身，所述第一柄身左端与第二柄身左端连接为一体，所述第一柄身、第二柄身右端分别向外延伸出一弧形拿捏部。

在上述方案基础上，所述第一柄身的拿捏部向外延伸出一绕线柱。

在上述方案基础上，所述拆线板的左端部分别向外延伸出三角板状的插入部。

在上述方案基础上，两个拆线板之间形成45°的夹角。

在上述方案基础上，所述拆线剪、抽线镊分别置于连接部的两侧，所述第一按压柄右端与第二按压柄左端、连接部连接为一体结构。

本实用新型与现有技术相比具有的有益效果是：本实用新型提供的拆线装置，利用其呈锐角夹角分布的两个拆线板分别插入相互垂直的横线部与纵线部下方，然后下压拆线剪刀用于将横线部和纵线部剪断，等书本正反面的横线部和纵线部都剪断后，再切换使用拆线装置另一头的抽线镊，利用U型第二按压柄的两个拿捏部捏住被剪断的穿线将穿线从线孔内抽出，即可完成对线装书的拆线工作。

附图说明

图1为本实用新型线装书本的结构示意图；

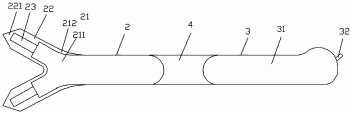

图2为本实用新型拆线装置俯角角度的结构示意图；

图3为本实用新型拆线装置侧视角度的结构示意图。

图中标号为：1-线装书本，11-横线部，12-纵线部，2-拆线剪，21-第一按压柄，211-第一柄体，212-第二柄体，22-拆线板，221-插入部，23-拆线剪刀， 3-抽线镊，31-第二按压柄，311-第一柄身，312-第二柄身，313-绕线柱，32-拿捏部，4-连接部。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

在本实用新型的描述中，需要理解的是，术语“纵向”、“横向”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

参照图2和图3可知，适用于线装书的拆线器，包括有拆线剪2、抽线镊3、用于连接拆线剪2和抽线镊3的连接部4，拆线剪2、抽线镊3分别置于连接部4 的两侧。

所述拆线剪2包括有弹性的U型第一按压柄21、拆线板22、拆线剪刀23，所述第一按压柄21包括位于上部的第一柄体211、位于下部的第二柄体212，所述第一柄体211右端与第二柄体212右端连接为一体，所述第二柄体212的左端向外延伸出两个拆线板22，所述拆线板22的左端部分别向外延伸出三角板状的插入部221，两个拆线板22之间形成30°-60°的夹角，本处选用：两个拆线板 22之间形成45°的夹角。所述第一柄体211的左端固定有与两拆线板22相分别对应的两个拆线剪刀23，所述拆线剪刀23对应位于拆线板22正上方。

当需要拆线时，利用呈45°夹角分布的两个拆线板22中的插入部221分别插入相互垂直连接的横线部11和纵线部12下方，即将横线部11和纵线部12置于拆线板22上，然后手捏第一柄体211和第二柄体211使拆线剪刀23下移剪断拆线板22的横线部11和纵线部12，即可将穿线剪断。按照上述方式，依次将各线孔处、相互垂直分布的横线部和纵线部剪断。其中，利用插入部方便拆线板更加便携地插在横线部、纵线部下方，操作方便。

所述抽线镊3包括有弹性的U型第二按压柄31、拿捏部32，所述第一按压柄21右端与第二按压柄31左端、连接部4连接为一体结构。所述第二按压柄31 包括位于上部的第一柄身311、位于下部的第二柄身312，所述第一柄身311左端与第二柄身312左端连接为一体，所述第一柄身311、第二柄身312右端分别向外延伸出一弧形拿捏部32；所述第一柄身311的拿捏部32向外延伸出一绕线柱313。

当穿线各线孔处的横线部11和纵线部12都被剪断后，切换使用拆线装置的另一头，即使用抽线镊3的第二按压柄31中的两个拿捏部32将各被剪断的线捏住从线孔内抽出，在抽的过程为防止滑落，可将线头缠绕在绕线柱313上，可以更加顺利地将线抽出。

本实用新型提供的拆线装置，利用其呈锐角夹角分布的两个拆线板22分别插入相互垂直的横线部11与纵线部12下方，然后下压拆线剪刀23用于将横线部11和纵线部12剪断，等书本正反面的横线部和纵线部都剪断后，再切换使用拆线装置另一头的抽线镊3，利用U型第二按压柄31的两个拿捏部32捏住被剪断的穿线将穿线从线孔内抽出，即可完成对线装书的拆线工作。
