专利摘要

专利摘要

本实用新型公开了一种利用潮流能的航行示位系统，包括基桩、塔台以及指示灯，所述基桩埋设在航标设定位置的海底岩石内，所述塔台安设于所述基桩上，所述指示灯安设于所述塔台上，所述塔台上安设航标指示结构，所述塔台下方安设有潮流能发电结构，本实用新型涉及潮流能应用技术领域，在预设航标位置埋设基桩，将塔台固定在基桩上，在塔台上设置航标指示结构，将潮流能发电结构安设于塔台下方、且伸入到液面以下，利用潮流能进行发电，并为航标指示结构进行供电，结构简单、设计合理，解决了现有视觉航标、音响航标以及无线电航标，现有技术中，航标供电并没有充分利用潮流能，造成能源浪费的问题。

权利要求

1.一种利用潮流能的航行示位系统，包括基桩(1)、塔台(2)以及指示灯(3)，其特征在于，所述基桩(1)埋设在航标设定位置的海底岩石内，所述塔台(2)安设于所述基桩(1)上，所述指示灯(3)安设于所述塔台(2)上，所述塔台(2)上安设航标指示结构，所述塔台(2)下方安设有潮流能发电结构；

所述航标指示结构包括：箱体(4)、音响航标提示部以及防尘控制部；

所述箱体(4)安设于所述塔台(2)上，所述音响航标提示部安设于所述箱体(4)内、且伸出到所述箱体(4)外，无线信号控制部安设于所述箱体(4)内；

所述潮流能发电结构包括：固定架(5)、转动发电部以及电能存储部；

所述固定架(5)安设于所述塔台(2)下方、且位于海水液面下方，所述转动发电部安设于所述固定架(5)上，所述电能存储部安设于所述箱体(4)内、并为航标指示结构供电。

2.根据权利要求1所述的一种利用潮流能的航行示位系统，其特征在于，所述音响航标提示部包括：扬声器(6)、信号处理模块(7)以及信号接收模块(8)；

所述箱体(4)侧壁上开设有矩形通孔，所述扬声器(6)安设于所述箱体(4)内、且正对所述矩形通孔位置，所述信号处理模块(7)安设于所述箱体(4)内、且与所述扬声器(6)相连接，所述信号接收模块(8)安设于所述箱体(4)内、且与所述信号处理模块(7)相连接。

3.根据权利要求1所述的一种利用潮流能的航行示位系统，其特征在于，所述防尘控制部包括：一对结构相同的滑轨(9)、一对结构相同的滑块(10)、矩形架(11)、若干结构相同的L型杆(12)、若干结构相同的叶片(13)以及电动推杆(14)；

一对所述滑轨(9)分别安设于矩形通孔两侧位置上，一对所述滑块(10)分别套装于一对所述滑轨(9)上，所述矩形架(11)安设于一对所述滑块(10)上，若干所述L型杆(12)的长臂端与所述矩形架(11)侧壁活动连接，若干所述L型杆(12)的中间位置与矩形通孔侧壁采用销轴连接，若干所述叶片(13)分别安设于若干所述L型杆(12)的短臂端上，所述电动推杆(14)安设于所述箱体(4)内、且活动端与所述矩形架(11)侧壁相连接。

4.根据权利要求1所述的一种利用潮流能的航行示位系统，其特征在于，所述转动发电部包括：潮流能发电机(15)、叶轮(16)以及输电线缆(17)；

所述潮流能发电机(15)安设于所述固定架(5)内，所述叶轮(16)套装于所述潮流能发电机(15)的转动端上，所述输电线缆(17)一端与所述潮流能发电机(15)相连接，所述输电线缆(17)的另一端与所述电能存储部相连接。

5.根据权利要求4所述的一种利用潮流能的航行示位系统，其特征在于，所述电能存储部包括：蓄电池(18)、卸荷控制器(19)以及逆变器(20)；

所述蓄电池(18)安设于所述箱体(4)内，所述卸荷控制器(19)安设于所述箱体(4)内、且一端与所述输电线缆(17)相连接、另一端与所述蓄电池(18)相连接，所述逆变器(20)安设于所述箱体(4)内、且与所述蓄电池(18)相连接。

6.根据权利要求1所述的一种利用潮流能的航行示位系统，其特征在于，所述塔台(2)为矩形框架结构，所述塔台(2)上安设有避雷针。

说明书

技术领域

本实用新型涉及潮流能应用技术领域，具体为一种利用潮流能的航行示位系统。

背景技术

潮流能，是指潮水在水平运动时所含有的动能(速度水头)，又称海流能，在海洋中潮流能和潮汐能是一对孪生兄弟，都是海水受月球和太阳的引力作用而产生的动能，是一种可再生能源，在广阔的海洋中由于没有参照物，潮流不太明显，但在岸边、海峡、岛屿之间的水道或湾口则潮流速度很大，而且海岸的集流作用能使潮流更为丰富，这是潮流利用的有利条件，潮流具有一定的周期性，为潮流利用提供了可靠依据，直接用潮汐的动能推动水轮机发电称为潮流发电，方法类似于风力发电，桨叶式潮流发电机与导管涡轮式潮流发电机是采用水平轴风力机的技术，是用得较多的形式，在浅海、海峡、海湾或河口一带，涨潮与退潮会引起较强的潮流，水流速度较高，可直接利用潮流前进的动能来推动水轮机发电，方法类似于风力发电机，称之为潮流发电机。

航标是帮助引导船舶航行、定位和标示碍航物与表示警告的人工标志，为各种水上活动提供安全信息的设施或系统，设于通航水域或其近处，以标示航道、锚地、滩险及其他碍航物的位置，表示水深、风情，指挥狭窄水道的交通。永久性航标载入各国出版的航标表和海图，航标按照工作原理大体可分为，视觉航标、音响航标和无线电航标，此类航标大都需要外接电源供电，成本较高，现有技术中，航标供电并没有充分利用潮流能，造成能源浪费，鉴于此，针对上述问题深入研究，遂有本案产生。

实用新型内容

针对现有技术的不足，本实用新型提供了一种利用潮流能的航行示位系统，解决了现有视觉航标、音响航标以及无线电航标，大都需要外接电源供电，成本较高，且现有技术中，航标供电并没有充分利用潮流能，造成能源浪费的问题。

为实现以上目的，本实用新型通过以下技术方案予以实现：一种利用潮流能的航行示位系统，包括基桩、塔台以及指示灯，所述基桩埋设在航标设定位置的海底岩石内，所述塔台安设于所述基桩上，所述指示灯安设于所述塔台上，所述塔台上安设航标指示结构，所述塔台下方安设有潮流能发电结构；

所述航标指示结构包括：箱体、音响航标提示部以及防尘控制部；

所述箱体安设于所述塔台上，所述音响航标提示部安设于所述箱体内、且伸出到所述箱体外，无线信号控制部安设于所述箱体内；

所述潮流能发电结构包括：固定架、转动发电部以及电能存储部；

所述固定架安设于所述塔台下方、且位于海水液面下方，所述转动发电部安设于所述固定架上，所述电能存储部安设于所述箱体内、并为航标指示结构供电。

优选的，所述音响航标提示部包括：扬声器、信号处理模块以及信号接收模块；

所述箱体侧壁上开设有矩形通孔，所述扬声器安设于所述箱体内、且正对所述矩形通孔位置，所述信号处理模块安设于所述箱体内、且与所述扬声器相连接，所述信号接收模块安设于所述箱体内、且与所述信号处理模块相连接。

优选的，所述防尘控制部包括：一对结构相同的滑轨、一对结构相同的滑块、矩形架、若干结构相同的L型杆、若干结构相同的叶片以及电动推杆；

一对所述滑轨分别安设于所述矩形通孔两侧位置上，一对所述滑块分别套装于一对所述滑轨上，所述矩形架安设于一对所述滑块上，若干所述L型杆的长臂端与所述矩形架侧壁活动连接，若干所述L型杆的中间位置与所述矩形通孔侧壁采用销轴连接，若干所述叶片分别安设于若干所述L型杆的短臂端上，所述电动推杆安设于所述箱体内、且活动端与所述矩形架侧壁相连接。

优选的，所述转动发电部包括：潮流能发电机、叶轮以及输电线缆；

所述潮流能发电机安设于所述固定架内，所述叶轮套装于所述潮流能发电机的转动端上，所述输电线缆一端与所述潮流能发电机相连接，所述输电线缆的另一端与所述电能存储部相连接。

优选的，所述电能存储部包括：蓄电池、卸荷控制器以及逆变器；

所述蓄电池安设于所述箱体内，所述卸荷控制器安设于所述箱体内、且一端与所述输电线缆相连接、另一端与所述蓄电池相连接，所述逆变器安设于所述箱体内、且与所述蓄电池相连接。

优选的，所述塔台为矩形框架结构，所述塔台上安设有避雷针。

有益效果

本实用新型提供了一种利用潮流能的航行示位系统。具备以下有益效果：该利用潮流能的航行示位系统，在预设航标位置埋设基桩，将塔台固定在基桩上，在塔台上设置航标指示结构，将潮流能发电结构安设于塔台下方、且伸入到液面以下，利用潮流能进行发电，并为航标指示结构进行供电，结构简单、设计合理，解决了现有视觉航标、音响航标以及无线电航标，大都需要外接电源供电，成本较高，且现有技术中，航标供电并没有充分利用潮流能，造成能源浪费的问题。

附图说明

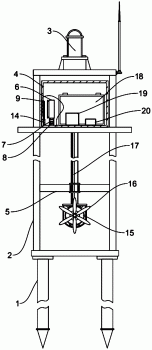

图1为本实用新型所述一种利用潮流能的航行示位系统的主视结构示意图；

图2为本实用新型所述一种利用潮流能的航行示位系统的侧视结构示意图；

图3为本实用新型所述一种利用潮流能的航行示位系统的局部放大结构示意图；

图4为本实用新型所述一种利用潮流能的航行示位系统的a位置放大结构示意图。

图中：1-基桩；2-塔台；3-指示灯；4-箱体；5-固定架；6-扬声器；7-信号处理模块；8-信号接收模块；9-滑轨；10-滑块；11-矩形架；12-L型杆；13-叶片；14-电动推杆；15- 潮流能发电机；16-叶轮；17-输电线缆；18-蓄电池；19-卸荷控制器；20-逆变器。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

通过本领域人员，将本案中所有电气件与其适配的电源通过导线进行连接，并且应该根据实际情况，选择合适的控制器，以满足控制需求，具体连接以及控制顺序，应参考下述工作原理中，各电气件之间先后工作顺序完成电性连接，其详细连接手段，为本领域公知技术，下述主要介绍工作原理以及过程，不在对电气控制做说明。

请参阅图1-4，本实用新型提供一种利用潮流能的航行示位系统：

实施例：由说明书附图1-4可知，本方案包括基桩1、塔台2以及指示灯3，其位置关系以及连接关系如下，基桩1埋设在航标设定位置的海底岩石内，塔台2安设于基桩1 上，指示灯3安设于塔台2上，塔台2上安设航标指示结构，塔台2下方安设有潮流能发电结构；其中航标指示结构包括：箱体4、音响航标提示部以及防尘控制部，其位置关系以及连接关系如下，箱体4安设于塔台2上，音响航标提示部安设于箱体4内、且伸出到箱体 4外，无线信号控制部安设于箱体4内；上述潮流能发电结构包括：固定架5、转动发电部以及电能存储部，其位置关系以及连接关系如下，固定架5安设于塔台2下方、且位于海水液面下方，转动发电部安设于固定架5上，电能存储部安设于箱体4内、并为航标指示结构供电，在使用时，在预设航标位置埋设基桩1，将塔台2固定在基桩1上，在塔台 2上设置航标指示结构，指示灯3闪烁，提醒过往船只，将潮流能发电结构安设于塔台2 下方、且伸入到液面以下，利用潮流能进行发电，并为航标指示结构进行供电，结构简单，便于维护；

由说明书附图1-4可知，在具体实施过程中，作为优选设置，上述音响航标提示部包括：扬声器6、信号处理模块7以及信号接收模块8，其位置关系以及连接关系如下，箱体4侧壁上开设有矩形通孔，扬声器6安设于箱体4内、且正对矩形通孔位置，信号处理模块7安设于箱体4内、且与扬声器6相连接，信号接收模块8安设于箱体4内、且与信号处理模块7相连接，在使用时，可以远程向信号接收模块8发送指令，并由信号处理模块7处理后，经由扬声器6播放相应的警报提示音，对过往船只进行提示；

由说明书附图1-4可知，在具体实施过程中，作为优选设置，上述防尘控制部包括：一对结构相同的滑轨9、一对结构相同的滑块10、矩形架11、若干结构相同的L型杆12、若干结构相同的叶片13以及电动推杆14，其位置关系以及连接关系如下，一对滑轨9分别安设于矩形通孔两侧位置上，一对滑块10分别套装于一对滑轨9上，矩形架11安设于一对滑块10上，若干L型杆12的长臂端与矩形架11侧壁活动连接，若干L型杆12的中间位置与矩形通孔侧壁采用销轴连接，若干叶片13分别安设于若干L型杆12的短臂端上，电动推杆14安设于箱体4内、且活动端与矩形架11侧壁相连接，在使用时，控制电动推杆14的活动端收缩，拉动矩形架11，使得矩形架11在滑块10的连接作用下、沿滑轨9 向下滑动，在此过程中，L型杆12的长臂端向下移动，使得L型杆12沿中心连接位置转动，将叶片13上翻，使得箱体4内部空间与外部相连通，便于将扬声器6的声波传出。

由说明书附图1-4可知，在具体实施过程中，作为优选设置，上述转动发电部包括：潮流能发电机15、叶轮16以及输电线缆17，其位置关系以及连接关系如下，潮流能发电机15安设于固定架5内，叶轮16套装于潮流能发电机15的转动端上，输电线缆17一端与潮流能发电机15相连接，输电线缆17的另一端与电能存储部相连接，上述电能存储部包括：蓄电池18、卸荷控制器19以及逆变器20，其位置关系以及连接关系如下，蓄电池 18安设于箱体4内，卸荷控制器19安设于箱体4内、且一端与输电线缆17相连接、另一端与蓄电池18相连接，逆变器20安设于箱体4内、且与蓄电池18相连接，在使用时，海底潮流流动，推动叶轮16转动，潮流能发电机15进行发电，并通过输电线缆17将电流导入到卸荷控制器19，并进入到蓄电池18内进行存储，逆变器20连接在蓄电池18的输出端上，便于为交流设备供电。

由说明书附图1-4可知，在具体实施过程中，作为优选设置，上述塔台2为矩形框架结构，塔台2上安设有避雷针。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下。由语句“包括一个......限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素”。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
