专利摘要

本实用新型提供一种用于汽车维修的综合可顶升的检测装置，包括固定底座，底座折叠板，合页，固定扣，移动轮，卡扣，安装块，顶升杆，折叠顶板，固定顶板，保护块，平衡板，水平仪，检测装置，所述固定底座的一侧通过合页连接有底座折叠板，且底座折叠板的一端连接有固定扣；所述保护块包括安装板，橡胶块，耐磨凸起，防滑磨砂颗粒，且安装板的上端通过胶粘设置有橡胶块，该橡胶块的上端设置有耐磨凸起，且耐磨凸起的表面上设置有防滑磨砂颗粒。本实用新型折叠顶板，保护块和平衡板的设置，便于折叠进行收纳，存放空间小，汽车顶升时平衡性好，顶升装置与汽车接触不容易造成汽车磨损，便于市场推广和应用。

权利要求

1.一种用于汽车维修的综合可顶升的检测装置，其特征在于：包括固定底座（1），底座折叠板（2），合页（3），固定扣（4），移动轮（5），卡扣（6），安装块（7），顶升杆（8），折叠顶板（9），固定顶板（10），保护块（11），平衡板（12），水平仪（13），检测装置（14），所述固定底座（1）的一侧通过合页（3）连接有底座折叠板（2），且底座折叠板（2）的一端连接有固定扣（4）；所述底座折叠板（2）的底端通过螺栓连接有移动轮（5），且移动轮（5）的一端连接有卡扣（6）；所述安装块（7）的下方通过螺栓连接在固定底座（1）的上端面上，且安装块（7）的上端面上通过螺栓连接有顶升杆（8），该顶升杆（8）的上端面上通过螺栓连接有固定顶板（10）；所述固定顶板（10）的一端通过合页（3）连接有折叠顶板（9），且折叠顶板（9）的下端设置有固定扣（4），该折叠顶板（9）的上端通过焊接设置有保护块（11）；所述顶升杆（8）内侧面上通过螺栓连接有平衡板（12），且平衡板（12）的外侧中部通过嵌入的方式设置有水平仪（13），该平衡板（12）的上端通过卡扣设置有检测装置（14）；所述保护块（11）包括安装板（111），橡胶块（112），耐磨凸起（113），防滑磨砂颗粒（114），且安装板（111）的上端通过胶粘设置有橡胶块（112），该橡胶块（112）的上端设置有耐磨凸起（113），且耐磨凸起（113）的表面上设置有防滑磨砂颗粒（114）。

2.如权利要求1所述的一种用于汽车维修的综合可顶升的检测装置，其特征在于：所述折叠顶板（9）采用长方体形状的碳钢材质，且折叠顶板（9）的外围面上通过喷涂的方式设置有两层耐磨层，该折叠顶板（9）设置有四处，且折叠顶板（9）通过合页（3）进行折叠，且折叠顶板（9）通过固定扣（4）进行固定。

3.如权利要求1所述的一种用于汽车维修的综合可顶升的检测装置，其特征在于：所述保护块（11）采用长方形状的碳钢材质，且保护块设置有四处，该橡胶块（112）采用复合橡胶，且耐磨凸起（113）为 半圆形状，且耐磨凸起（113）的外围面上设置有多个十字形状的防滑磨砂颗粒（114）。

4.如权利要求1所述的一种用于汽车维修的综合可顶升的检测装置，其特征在于：所述平衡板（12）采用长方形状的不锈钢材质，且平衡板（12）随着顶升杆（8）顶升进行检测平衡工作，该平衡板（12）上端安装有卡扣用于固定检测装置（14）。

说明书

技术领域

本实用新型为汽车维修设备领域，尤其涉及一种用于汽车维修的综合可顶升的检测装置。

背景技术

汽车维修是汽车维护和修理的泛称。就是对出现故障的汽车通过技术手段排查，找出故障原因，并采取一定措施使其排除故障并恢复达到一定的性能和安全标准，汽车维修需要多种工具，其中检测装置是重要装置。

汽车维修的综合可顶升的检测装置是汽车维修中常用的维修工具之一，且汽车维修的综合可顶升的检测装置也非常重要，在维修时，需要顶升装置将汽车进行上升，便于检测装置进行检查汽车内部故障，目前，现有的用于汽车维修的综合可顶升的检测装置存在着不便于折叠进行收纳，存放空间大，汽车顶升时有可能存在不平衡状态，顶升装置与汽车接触容易造成汽车磨损的问题。

因此，发明一种用于汽车维修的综合可顶升的检测装置显得非常必要。

发明内容

为了解决上述技术问题，本实用新型提供一种用于汽车维修的综合可顶升的检测装置，以解决现有的用于汽车维修的综合可顶升的检测装置存在着不便于折叠进行收纳，存放空间大，汽车顶升时有可能存在不平衡状态，顶升装置与汽车接触容易造成汽车磨损的问题。一种用于汽车维修的综合可顶升的检测装置，包括固定底座，底座折叠板，合页，固定扣，移动轮，卡扣，安装块，顶升杆，折叠顶板，固定顶板，保护块，平衡板，水平仪，检测装置，所述固定底座的一侧通过合页连接有底座折叠板，且底座折叠板的一端连接有固定扣；所述底座折叠板的底端通过螺栓连接有移动轮，且移动轮的一端连接有卡扣；所述安装块的下方通过螺栓连接在固定底座的上端面上，且安装块的上端面上通过螺栓连接有顶升杆，该顶升杆的上端面上通过螺栓连接有固定顶板；所述固定顶板的一端通过合页连接有折叠顶板，且折叠顶板的下端设置有固定扣，该折叠顶板的上端通过焊接设置有保护块；所述顶升杆内侧面上通过螺栓连接有平衡板，且平衡板的外侧中部通过嵌入的方式设置有水平仪，该平衡板的上端通过卡扣设置有检测装置；所述保护块包括安装板，橡胶块，耐磨凸起，防滑磨砂颗粒，且安装板的上端通过胶粘设置有橡胶块，该橡胶块的上端设置有耐磨凸起，且耐磨凸起的表面上设置有防滑磨砂颗粒。

所述折叠顶板采用长方体形状的碳钢材质，且折叠顶板的外围面上通过喷涂的方式设置有两层耐磨层，该折叠顶板设置有四处，且折叠顶板通过合页进行折叠，且折叠顶板通过固定扣进行固定。

所述保护块采用长方形状的碳钢材质，且保护块设置有四处，该橡胶块采用复合橡胶，且耐磨凸起位半圆形状，且耐磨凸起的外围面上设置有多个十字形状的防滑磨砂颗粒。

所述平衡板采用长方形状的不锈钢材质，且平衡板随着顶升杆顶升进行检测平衡工作，该平衡板上端安装有卡扣用于固定检测装置。

与现有技术相比，本实用新型具有如下有益效果：

1.本实用新型折叠顶板的设置，有利于方便进行折叠进行收纳，能够减少存放面积，且有利于方便对汽车进行顶升时固定汽车底端四周，防止汽车顶升维修时发生偏斜。

2.本实用新型保护块的设置，有利于保护汽车，防止在顶升时，对车造成摩擦或者固定不稳汽车滑动造成维修困难，有利于在维修顶升时保护汽车。

3.本实用新型平衡板的设置，有利于起到平衡作用，防止在顶升时不平衡，使汽车处于不平稳状态造成维修不顺利，有利于保证顶升的平衡性。

附图说明

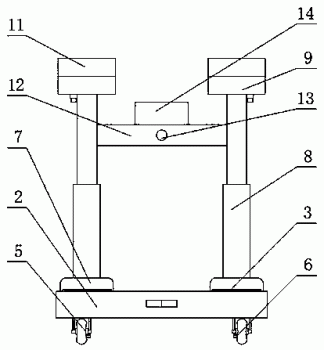

图1是本实用新型的结构示意图。

图2是本实用新型的俯视结构示意图。

图3是本实用新型的侧视示意图。

图4是本实用新型的保护块结构示意图。

图5是本实用新型的保护块俯视结构示意图。

图中：

1-固定底座，2-底座折叠板，3-合页，4-固定扣，5-移动轮，6-卡扣，7-安装块，8-顶升杆，9-折叠顶板，10-固定顶板，11-保护块，111-安装板，112-橡胶块，113-耐磨凸起，114-防滑磨砂颗粒，12-平衡板，13-水平仪，14-检测装置。

具体实施方式

为了使本技术领域的人员更好地理解本实用新型方案，下面将对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分的实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都应当属于本实用新型保护的范围。

以下结合附图对本实用新型做进一步描述：

实施例：

如附图1至附图5所示

本实用新型提供一种用于汽车维修的综合可顶升的检测装置，包括固定底座1，底座折叠板2，合页3，固定扣4，移动轮5，卡扣6，安装块7，顶升杆8，折叠顶板9，固定顶板10，保护块11，平衡板12，水平仪13，检测装置14；所述保护块11包括安装板111，橡胶块112，耐磨凸起113，防滑磨砂颗粒114，在使用时，将综合可顶升的检测装置放置在需要检测的汽车旁，且打开材质为碳钢的固定扣4，将两个底座折叠板2通过合页3放置水平状态，将固定扣4固定结实，防止底座折叠板2活动，将折叠顶板9底端的固定扣4打开，折叠顶板9通过合页3放置于水平状态，然后将固定扣4固定结实，防止折叠顶板9活动，且检测装置14通过卡扣固定在平衡板12上，将综合可顶升的检测装置放置通过移动轮5移动到合适位置，通过卡扣6固定住移动轮5，防止移动轮5在工作时移动，打开顶升杆8一端的按钮，使两个顶升杆8通过型号为5IK120RGN-CF的电机带动进行顶升工作，且保护块11接触汽车底端，随着顶升杆8上升，将汽车顶起通过检测装置14进行检测工作，且平衡板12和水平仪13检测两个顶升杆8是否处于平衡状态，防止汽车歪斜，耐磨凸起113材质为复合橡胶，起到耐磨作用，且保护汽车不受磨损，防滑磨砂颗粒114能够防止在顶起时汽车滑动，有利于为后续检测装置14工作提供有利条件，使用结束后进行折叠后收纳即可，方便折叠，方便存放。

利用本实用新型所述技术方案，或本领域的技术人员在本实用新型技术方案的启发下，设计出类似的技术方案，而达到上述技术效果的，均是落入本实用新型的保护范围。
