专利摘要

专利摘要

本实用新型属于镧系光学玻璃加工技术领域，尤其涉及一种镧系光学玻璃成型堵头，包括堵体，所述堵体上端开设有非球面的凹陷，其非球面的凹槽为过滤面，所述堵体一侧开设有第一进气口，所述堵体另一侧开设有第二进气口，所述堵体内部位于过滤面底部设有弧形腔，所述堵体底部开设有排气口，所述堵体内部设有与排气口连通的排气管，所述堵体外壁两侧设有丝杆和滑杆，所述丝杆和滑杆外壁套接有套筒；采用的弧形腔，能对堵体上的过滤面冷却，能实现对过滤面的均匀降温，设置的可升降的吸盘，能将过滤面内部冷却成型的玻璃取出，弧形腔内部的冷却介质可采用空气、水、冷却液或液、气相结合的方式进行冷却。

权利要求

1.一种镧系光学玻璃成型堵头，其特征在于，包括堵体(1)，所述堵体(1)上端开设有非球面的凹陷，其非球面的凹槽为过滤面(2)，所述堵体(1)一侧开设有第一进气口(3)，所述堵体(1)另一侧开设有第二进气口(4)，所述堵体(1)内部位于过滤面(2)底部设有弧形腔(5)，所述堵体(1)底部开设有排气口(7)，所述堵体(1)内部设有与排气口(7)连通的排气管(6)，所述堵体(1)外壁两侧设有丝杆(10)和滑杆(11)，所述丝杆(10)和滑杆(11)外壁套接有套筒(14)，所述套筒(14)之间连接有杆体，其杆体上部设有连接块(12)，所述连接块(12)底部连接有吸盘(13)。

2.根据权利要求1所述的镧系光学玻璃成型堵头，其特征在于，其中一端的套筒(14)与丝杆(10)啮合，其中另一端的套筒(14)与滑杆(11)活动连接。

3.根据权利要求1所述的镧系光学玻璃成型堵头，其特征在于，所述丝杆(10)和滑杆(11)均通过扣条(9)固定在堵体(1)外壁。

4.根据权利要求1所述的镧系光学玻璃成型堵头，其特征在于，所述第一进气口(3)和第二进气口(4)均与弧形腔(5)连通，所述弧形腔(5)与排气管(6)连通。

5.根据权利要求1所述的镧系光学玻璃成型堵头，其特征在于，所述第一进气口(3)和第二进气口(4)分别与弧形腔(5)连通，所述弧形腔(5)之间连通有中间腔(8)，所述中间腔(8)与排气管(6)连通。

6.根据权利要求1所述的镧系光学玻璃成型堵头，其特征在于，所述堵体(1)采用耐高温模具钢材料制成。

说明书

技术领域

本实用新型涉及镧系光学玻璃加工技术领域，尤其涉及一种镧系光学玻璃成型堵头。

背景技术

镧系光学玻璃具有高折射率、低色散度，可简化光学仪器镜头、消除球差、色差和像质畸变，扩大视场角，提高成像质量；广泛用于航空摄像机、高档相机、高档望远镜、高倍显微镜、复印机、扫描仪、变焦镜头、广角镜头等高新技术光电子产品。在镧系玻璃的生产制造过程中，玻璃成型堵头作为玻璃成型装置的一部分，其主要是让熔融状态下的玻璃液在其过渡面上按一定的方向流动，并在流动的过程中对玻璃液进行散热。

现有的堵头在冷却降温上无法做到均匀的对其降温，导致堵头上的成型玻璃存在裂痕或出现成型的条纹，影响镧系光学玻璃的使用效果，且堵头内部的成型的玻璃难以将其完整的取出，在取出过程中容易出现对成型玻璃的损伤，使其效果不佳。

为解决上述问题，本申请中提出一种镧系光学玻璃成型堵头。

实用新型内容

(一)实用新型目的

为解决背景技术中存在的技术问题，本实用新型提出一种镧系光学玻璃成型堵头，能实现对过滤面的均匀降温，避免过滤面的玻璃受热不匀，产生玻璃裂痕，且可有效解决光学玻璃的成型条纹，保证成型玻璃取出的完整性，不会对成型玻璃造成损伤，弧形腔内部的冷却介质可采用空气、水、冷却液或液、气相结合的方式进行冷却，以达到冷却方式和冷却效果可控。

(二)技术方案

为解决上述问题，本实用新型提供了一种镧系光学玻璃成型堵头，包括堵体，所述堵体上端开设有非球面的凹陷，其非球面的凹槽为过滤面，所述堵体一侧开设有第一进气口，所述堵体另一侧开设有第二进气口，所述堵体内部位于过滤面底部设有弧形腔，所述堵体底部开设有排气口，所述堵体内部设有与排气口连通的排气管，所述堵体外壁两侧设有丝杆和滑杆，所述丝杆和滑杆外壁套接有套筒，所述套筒之间连接有杆体，其杆体上部设有连接块，所述连接块底部连接有吸盘。

进一步地，其中一端的套筒与丝杆啮合，其中另一端的套筒与滑杆活动连接。

进一步地，所述丝杆和滑杆均通过扣条固定在堵体外壁。

进一步地，所述第一进气口和第二进气口均与弧形腔连通，所述弧形腔与排气管连通。

进一步地，所述第一进气口和第二进气口分别与弧形腔连通，所述弧形腔之间连通有中间腔，所述中间腔与排气管连通。

进一步地，所述堵体采用耐高温模具钢材料制成。

本实用新型的上述技术方案具有如下有益的技术效果：

1、采用的弧形腔，能对堵体上的过滤面冷却，能实现对过滤面的均匀降温，避免过滤面的玻璃受热不匀，产生玻璃裂痕，且可有效解决光学玻璃的成型条纹；

2、设置的可升降的吸盘，能将过滤面内部冷却成型的玻璃取出，保证成型玻璃取出的完整性，不会对成型玻璃造成损伤；

3、弧形腔内部的冷却介质可采用空气、水、冷却液或液、气相结合的方式进行冷却，以达到冷却方式和冷却效果可控。

附图说明

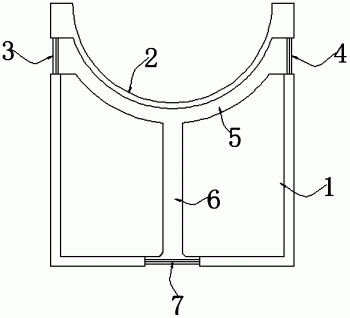

图1为本实用新型中第一实施例方式的结构示意图；

图2为本实用新型中第二实施例方式的结构示意图；

图3为本实用新型的侧面结构示意图。

附图标记：

1、堵体；2、过滤面；3、第一进气口；4、第二进气口；5、弧形腔；6、排气管；7、排气口；8、中间腔；9、扣条；10、丝杆；11、滑杆；12、连接块；13、吸盘；14、套筒。

具体实施方式

为使本实用新型的目的、技术方案和优点更加清楚明了，下面结合具体实施方式并参照附图，对本实用新型进一步详细说明。应该理解，这些描述只是示例性的，而并非要限制本实用新型的范围。此外，在以下说明中，省略了对公知结构和技术的描述，以避免不必要地混淆本实用新型的概念。

如图1所示，本实用新型提出的一种镧系光学玻璃成型堵头，包括堵体1，堵体1采用耐高温模具钢材料制成，堵体1上端开设有非球面的凹陷，其非球面的凹槽为过滤面2，堵体1一侧开设有第一进气口3，堵体1另一侧开设有第二进气口4，第一进气口3与第二进气口4分别位于堵体1的两侧，堵体1内部位于过滤面2底部设有弧形腔5，弧形腔5与过滤面2的形状相同且设置在过滤面2的底部，堵体1底部中部位置处开设有排气口7，堵体1内部设有与排气口7连通的排气管6，为实现对堵体1内壁更好的降温，结合图1-2所示，对其内部结构做进一步说明；

如图1所示，在一个实施例中，第一进气口3和第二进气口4均与弧形腔5连通，弧形腔5与排气管6连通；第一进气口3和第二进气口4对称分布在堵体1两侧处，过滤面2底部仅设置有一个弧形腔5，弧形腔5分别与第一进气口3和第二进气口4连通，同时向第一进气口3和第二进气口4内输送气体、液体或气液混合物，对过滤面2降温，由第一进气口3和第二进气口4进入到弧形腔5内部的气体、液体或气液混合物产生冲撞，能由两侧向中部快速对过滤面2降温，降温后的气体、液体或气液混合物经排气管6由排气口7排出。

如图2所示，在另一个实施例中，第一进气口3和第二进气口4分别与弧形腔5连通，弧形腔5之间连通有中间腔8，中间腔8与排气管6连通；第一进气口3和第二进气口4交错对称分布在堵体1两侧处，过滤面2底部设置有两个弧形腔5，弧形腔5分别位于过滤面2底部两侧，且弧形腔5之间还设置有中间腔8，弧形腔5与中间腔8连通，两侧的弧形腔5分别与第一进气口3和第二进气口4连通，同时向第一进气口3和第二进气口4内输送气体、液体或气液混合物，对过滤面2降温，由第一进气口3和第二进气口4分别进入到两侧的弧形腔5内部，弧形腔5内部的气体、液体或气液混合物流入到中间腔8内部，能由两侧臂向中部快速对过滤面2降温，降温后的气体、液体或气液混合物经排气管6由排气口7排出。

为方便对过滤面2内部降温后的成型玻璃取出，结合图3所示，对其取出结构做进一步说明；

在实施例中，堵体1外壁两侧设有丝杆10和滑杆11，丝杆10和滑杆11均通过扣条9固定在堵体1外壁，丝杆10和滑杆11外壁套接有套筒14，其中一端的套筒14与丝杆10啮合，其中另一端的套筒14与滑杆11活动连接，套筒14之间连接有杆体，其杆体上部设有连接块12，连接块12底部连接有吸盘13，吸盘13的吸力满足将玻璃从过滤面2中取出；

本实用新型的工作原理及使用流程：取熔融的玻璃液体将其均匀的倒入过滤面2内部，并分别向第一进气口3和第二进气口4内部输送气体、液体或气液混合物，气体、液体或气液混合物进入到弧形腔5内部，实现对过滤面2的降温，确保对过滤面2内部的玻璃降温成型，降温后气体、液体或气液混合物经排气管6由排气口7排出，实现对玻璃的降温，且过滤面2内部的玻璃在降温成型后，转动丝杆10，丝杆10在转动过程中与其啮合的套筒14随之移动，套筒14之间连接的杆体，及杆体上部的连接块12随之移动，连接块12底部的吸盘13吸附在冷却成型后的玻璃表面，再次转动丝杆10时，连接块12随之带动吸附的玻璃的吸盘13运动，将过滤面2内部的玻璃完整取出。

应当理解的是，本实用新型的上述具体实施方式仅仅用于示例性说明或解释本实用新型的原理，而不构成对本实用新型的限制。因此，在不偏离本实用新型的精神和范围的情况下所做的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。此外，本实用新型所附权利要求旨在涵盖落入所附权利要求范围和边界、或者这种范围和边界的等同形式内的全部变化和修改例。
