专利摘要

专利摘要

本实用新型属于纺织技术领域，公开了一种传统综版式织和现代半自动小样织机结合制造织物的装置、创意纺织品，经纱先一端固定在经轴上，根据色纱排列正常穿经线；部分经线穿过综丝眼，剩余部分穿过卡片；穿过刚筘时，每张卡片上的四根纱线穿过同一个筘齿；通过旋转卡片，提综，形成梭口，并将纬纱穿过，进行编织，形成创新织物。本实用新型把传统综版式织机和现代半自动小样织机结合使用，为开发出综版式织和普通织结合的创意纺织品提供思路。

权利要求

1.一种传统综版式织和现代半自动小样织机结合制造织物的装置，包括织布机，其特征在于，所述传统综版式织和现代半自动小样织机结合制造织物的装置的经纱一端固定在经轴上，另一端固定在卷布轴上；

根据织物纹样，排列数根经纱；

部分经线穿过综丝眼，剩余部分经线穿过卡片；

经线穿过刚筘，每张卡片上的四根纱线同时穿过同一个筘齿。

2.如权利要求1所述的传统综版式织和现代半自动小样织机结合制造织物的装置，其特征在于，卡片位于刚筘和后梁之间，靠近综丝。

3.一种具有较宽的综版式织和普通织结合的创意纺织品，其特征在于，采用权利要求1所述的传统综版式织和现代半自动小样织机结合制造织物的装置制造。

说明书

技术领域

本实用新型属于纺织技术领域，尤其涉及一种传统综版式织和现代半自动小样织机结合制造织物的装置。

背景技术

目前，最接近的现有技术：

综版式织技艺作为最原始的编织方式之一，起源较早，利用综版起开口的作用。综版是由几片到几十片，正方形或六角形卡片组成，卡片材质可以是皮质、木质、塑料等。在卡片上打有孔，孔径约2毫米，每孔穿一根或多根经纱，可织单层或双层织品。

经纱两端固定，卡片由织工操作旋转，形成梭口，引纬、打纬、不断循环，形成综版式织物。卡片的使用数量越多织造难度就越大，从而限制了织物的宽度，织物规格一般都很窄。

综上所述，现有技术存在的问题是：

(1)传统综版式织物规格都很窄。织物编织的越宽，所需用到的卡片就越多，难度就越大。

(2)卡片越多，卡片旋转的处理就需要人工比较长的时间操作，会出现时间成本较高的问题。

解决上述技术问题的意义：主要意义是，方便形成织物相对较宽的幅宽，开发了两种不同经纱交织纹理结合的创意纺织品。

实用新型内容

针对现有技术存在的问题，本实用新型提供了一种传统综版式织和现代半自动小样织机结合制造织物的装置。

本实用新型是这样实现的，一种传统综版式织和现代半自动小样织机结合制造织物的装置，包括织布机，所述传统综版式织和现代半自动小样织机结合制造织物的装置的经纱一端固定在经轴上，另一端固定在卷布轴上。

根据织物纹样，排列数根经纱。

部分经线穿过综丝眼，剩余部分经线穿过卡片。

经线穿过刚筘，每张卡片上的四根纱线同时(必须)穿过同一个筘齿。

进一步，卡片位于刚筘和后梁之间，靠近综丝。

本实用新型的另一目的在于提供一种利用所述传统综版式织和现代半自动小样织机结合制造织物的装置制造的具有较宽的综版式织和普通织结合的创意纺织品。

本实用新型的另一目的在于提供一种利用所述传统综版式织和现代半自动小样织机结合制造织物的装置制造的既有综版式织特有的经纱扭转的纹理，又有普通织机的织物特色的创意纺织品。

综上所述，本实用新型的优点及积极效果为：可以相对容易地开发较宽的综版式织物，使织物具有综版式织特有的经纱扭转的纹理，又有普通织机的织物特色。

本实用新型通过现代织机的电气化原理形成梭口，结合综版的开口，两者巧妙结合，形成新的梭口方式和全新的织物品种，开发出较宽的综版式织和普通织结合的创意纺织品。

与现有技术相比，本实用新型可以设计生产相对较宽的综版式织织物。同一块织物上既有综版式织特有的经纱扭转的纹理，又有普通织机的织物特色。达到弘扬中国“综版式织机”文化传承和开发创意产品的目的。产品能够达到传统民族工艺和现代的产品设计理念相结合的目的。

附图说明

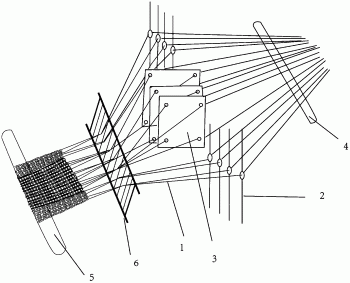

图1是本实用新型实施例提供的传统综版式织和现代半自动小样织机结合制造织物的装置示意图。

图中：1、经纱；2、综丝；3、卡片；4、织机后梁；5、卷布轴；6、刚筘。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

传统综版式织物规格都很窄。织物编织的越宽，所需用到的卡片就越多，难度就越大，

为解决上述问题，下面结合原理对本实用新型作详细描述。

本实用新型实施例提供的传统综版式织和现代半自动小样织机结合制造织物的方法包括：

先进行织物纹样设计。

经纱一端固定在经轴上，将织布机和卡片根据色纱排列正常，穿经线。

经线有些穿过综丝眼，有些穿过卡片，卡片位于筘座和后梁之间，靠近综丝。

经线穿过刚筘时，每张卡片上的四根经线必须穿过同一个筘齿。

通过旋转卡片，提综，形成开口，并将纬纱穿过，来进行编织，形成创新织物。

图1是本实用新型实施例提供的传统综版式织和现代半自动小样织机结合制造织物的装置包括经纱1、经纱；2、综丝；3、卡片；4、织机后梁；5、卷布轴；6、刚筘。

本实用新型通过现代织机的电气化原理形成梭口，结合综版的开口，两者巧妙结合，形成新的梭口方式和全新的织物品种，开发出较宽的综版式织和普通织结合的创意纺织品。

按照纹样排列不同颜色和种类的经纱1。

经纱1一端先固定在经轴上。

部分经线穿过综丝2眼，剩余部分穿过卡片3。

穿过刚筘6时，每张卡片上的四根纱线穿过同一个筘齿。

卡片3位于刚筘6和织机后梁4之间，靠近综丝。

本实用新型中，提到的传统综版式织和现代半自动小样织机是两种方法，可单独使用进行织物设计。

传统综版式织，就是利用综板(卡片)旋转来进行开口，纬纱通过，进行交织形成织物。经纱两端可以固定在任何固定的物体上，以保持经纱张力。

现代半自动小样织机，经纱固定在经轴和卷布轴，利用综框提升形成开口，纬纱通过，进行交织形成织物。

本实用新型就是把这两种方法结合在一起。把传统综版式织的经纱固定在半自动小样机的前后两个轴上。实现面料设计中有综版式织和普通织的结合的创新。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
