专利摘要

本实用新型公开了一种便携衣物去污器，包括吸水无纺布和清洗球，所述吸水无纺布上方固定安装有瓶顶薄泡沫板，所述瓶顶薄泡沫板上方固定安装有瓶盖，所述瓶盖底端设置有瓶口封条，所述瓶口封条前端设置有封条开口，所述瓶口封条下方设置有瓶身，所述瓶身顶部设置有瓶口密封板，所述瓶身内部设置有衣物污渍清洗剂，所述瓶身内部设置有清洗球，所述瓶身内部底端固定安装有瓶底薄泡沫板。该种便携衣物去污器，便携小巧，制作简单，采用设置瓶身的结构使该装置具有很大的便携性。

权利要求

1.一种便携衣物去污器，包括吸水无纺布(2)和清洗球(6)，其特征在于：所述吸水无纺布(2)上方固定安装有瓶顶薄泡沫板(8)，所述瓶顶薄泡沫板(8)上方固定安装有瓶盖(1)，所述瓶盖(1)底端设置有瓶口封条(4)，所述瓶口封条(4)前端设置有封条开口(3)，所述瓶口封条(4)下方设置有瓶身(10)，所述瓶身(10)顶部设置有瓶口密封板(9)，所述瓶身(10)内部设置有衣物污渍清洗剂(5)，所述瓶身(10)内部设置有清洗球(6)，所述瓶身(10)内部底端固定安装有瓶底薄泡沫板(7)。

2.根据权利要求1所述的一种便携衣物去污器，其特征在于：所述清洗球(6)位于瓶身(10)内部，且瓶底薄泡沫板(7)位于清洗球(6)正下方。

3.根据权利要求1所述的一种便携衣物去污器，其特征在于：所述吸水无纺布(2)位于瓶盖(1)内部，且瓶顶薄泡沫板(8)位于吸水无纺布(2)正上方。

4.根据权利要求1所述的一种便携衣物去污器，其特征在于：所述瓶口封条(4)位于瓶盖(1)正下方，且瓶身(10)位于瓶口封条(4)正下方。

5.根据权利要求1所述的一种便携衣物去污器，其特征在于：所述瓶口密封板(9)位于瓶身(10)正上方，且吸水无纺布(2)位于瓶口密封板(9)正上方。

说明书

技术领域

本实用新型属于便携衣物去污器技术领域，具体涉及一种便携衣物去污器。

背景技术

污渍是附着在物体上的脏东西。在我们日常活动中，我们所穿的衣物总会在不经意间蹭到一些污渍，这些污渍或多或少会影响我们的美观和心情。整体清洗这些带有污渍的衣物是现阶段主要手段之一。

因为一小片的污渍附着在衣物上而得整体清洗衣物，这对于急需穿这件衣物的人来说等待时间显得过长，所以现阶段需要一种既可以有效去除衣物污渍，又能短时间去除污渍的产品，这样才能大幅减少人们因污渍烦恼而耽误的时间，提高日常工作活动的效率

实用新型内容

本实用新型的目的在于提供一种便携衣物去污器，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种便携衣物去污器，包括吸水无纺布和清洗球，所述吸水无纺布上方固定安装有瓶顶薄泡沫板，所述瓶顶薄泡沫板上方固定安装有瓶盖，所述瓶盖底端设置有瓶口封条，所述瓶口封条前端设置有封条开口，所述瓶口封条下方设置有瓶身，所述瓶身顶部设置有瓶口密封板，所述瓶身内部设置有衣物污渍清洗剂，所述瓶身内部设置有清洗球，所述瓶身内部底端固定安装有瓶底薄泡沫板。

优选的，所述清洗球位于瓶身内部，且瓶底薄泡沫板位于清洗球正下方。

优选的，所述吸水无纺布位于瓶盖内部，且瓶顶薄泡沫板位于吸水无纺布正上方。

优选的，所述瓶口封条位于瓶盖正下方，且瓶身位于瓶口封条正下方。

优选的，所述瓶口密封板位于瓶身正上方，且吸水无纺布位于瓶口密封板正上方。

本实用新型的技术效果和优点：该种便携衣物去污器，通过采用清洗球位于瓶身内部，且瓶底薄泡沫板位于清洗球正下方的结构，大幅度提高了该种便携衣物去污器的清洗力度；通过采用吸水无纺布位于瓶盖内部，且瓶顶薄泡沫板位于吸水无纺布正上方的结构，大幅度解决了该种便携衣物去污器用后内部衣物污渍清洗剂残留衣物上的问题；通过采用瓶口封条位于瓶盖正下方，且瓶身位于瓶口封条正下方的结构，大幅度提高了了该种便携衣物去污器开启的便捷程度；通过采用瓶口密封板位于瓶身正上方，且吸水无纺布位于瓶口密封板正上方的结构，大幅度增加了该种便携衣物去污器的密封程度。该种便携衣物去污器，便携小巧，制作简单，采用设置瓶身的结构使该装置具有很大的便携性。

附图说明

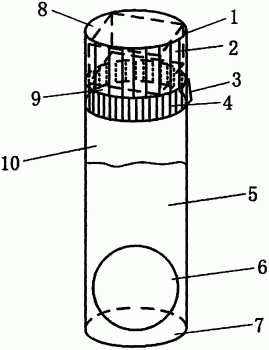

图1为本实用新型的结构示意图；

图2为本实用新型局部的正视图。

图中：1、瓶盖2、吸水无纺布3、封条开口4、瓶口封条5、衣物污渍清洗剂6、清洗球7、瓶底薄泡沫板8、瓶顶薄泡沫板9、瓶口密封板10、瓶身。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1，图1为本实用新型的结构示意图：包括吸水无纺布2和清洗球6，所述吸水无纺布2上方固定安装有瓶顶薄泡沫板8，该种便携衣物去污器工作前，将瓶顶薄泡沫板8固定安装在吸水无纺布2正上方，所述瓶顶薄泡沫板8上方固定安装有瓶盖1，该种便携衣物去污器工作前，将瓶顶薄泡沫板8固定安装在瓶瓶盖1正上方，所述瓶盖1底端设置有瓶口封条4，该种便携衣物去污器工作前，将瓶口封条4固定安装在瓶盖1底端，所述瓶口封条4前端设置有封条开口3，该种便携衣物去污器工作时，将封条开口3撕开，所述瓶口封条4下方设置有瓶身10，该种便携衣物去污器工作前，将瓶身10固定安装在瓶口封条4正下方，所述瓶身10顶部设置有瓶口密封板9，该种便携衣物去污器工作时，将瓶口密封板9撕去，所述瓶身10内部设置有衣物污渍清洗剂5，该种便携衣物去污器工作前，将衣物污渍清洗剂5固定设置在瓶身10内部，所述瓶身10内部设置有清洗球6，该种便携衣物去污器工作时，将清洗球6上下滚动，所述瓶身10内部底端固定安装有瓶底薄泡沫板7，该种便携衣物去污器工作前，将瓶底薄泡沫板7固定安装在瓶身10内部底端。

工作原理：该种便携衣物去污器工作前，衣物污渍清洗剂5固定安置在瓶身10内部，再将清洗球6安置在瓶身10内部，再将瓶口密封板9固定安装在瓶身10正上方，再将吸水无纺布2固定安装在瓶盖1内部，最后将瓶口封条4固定安装在瓶盖1正下方，该种便携衣物去污器工作时，通过撕开瓶口封条4使瓶盖1和瓶身10分离，通过瓶盖1取出吸水无纺布2，通过瓶身10顶部撕开瓶口密封板9，通过待清洗衣物使待清洗衣物的部分覆盖在瓶身10上方，通过瓶盖1和瓶身10使便携衣物去污器合拢，通过拇指和食指分别按住瓶身10底部和瓶盖1顶部，通过摇动手腕使清洗球6上下摇动使衣物污渍清洗剂5充分接触待清洗衣物的部分，通过吸水无纺布2吸取待清洗衣物清洗完后残留在衣物上的衣物污渍清洗剂5。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
