专利摘要

本实用新型公开了一种纺织品扎染装置，包括载板、基座、第一旋转电机、托板、支撑杆、横杆、第一电动推杆、第二旋转电机、固定板、一对结构相同的第二电动推杆、一对结构相同的连接板、安装板、一对结构相同的伸缩电机和一对结构相同的夹板，所述基座安置于安装板上，所述基座上壁面开有安装槽，所述第一旋转电机安置于安装槽内，所述托板安置于第一旋转电机驱动端上，所述支撑杆安置于托板上，所述横杆安置于支撑杆上，所述第一电动推杆安置于横杆上，所述固定板安置于第二旋转电机驱动端上。本实用新型自动化夹取，转动晃动，使布料在染料桶内晃动，加快染色速度，很好的解放了人力，使用方便。

权利要求

1.一种纺织品扎染装置，包括载板(1)、基座(2)、第一旋转电机(3)、托板(4)、支撑杆(5)、横杆(6)、第一电动推杆(7)、第二旋转电机(8)、固定板(9)、一对结构相同的第二电动推杆(10)、一对结构相同的连接板(11)、安装板(12)、一对结构相同的伸缩电机(13)和一对结构相同的夹板(14)，其特征在于，所述基座(2)安置于安装板(12)上，所述基座(2)上壁面开有安装槽，所述第一旋转电机(3)安置于安装槽内，所述托板(4)安置于第一旋转电机(3)驱动端上，所述支撑杆(5)安置于托板(4)上，所述横杆(6)安置于支撑杆(5)上，所述第一电动推杆(7)安置于横杆(6)上，所述第二旋转电机(8)安置于第一电动推杆(7)伸缩端上，所述固定板(9)安置于第二旋转电机(8)驱动端上，一对所述第二电动推杆(10)安置于固定板(9)上，一对所述连接板(11)安置于一对结构相同的第二电动推杆(10)伸缩端上，所述安装板(12)安置于一对结构相同的连接板(11)之间，一对所述伸缩电机(13)安置于安装板(12)内，一对所述夹板(14)安置于一对结构相同的伸缩电机(13)伸缩端上。

2.根据权利要求1所述的一种纺织品扎染装置，其特征在于，所述载板(1)上壁面且位于基座(2)前方安装染料桶(15)；该染料桶(15)用于染色。

3.根据权利要求1所述的一种纺织品扎染装置，其特征在于，所述载板(1)上壁面且位于基座(2)两侧安装一对放置台(16)；该放置台(16)用于上料放置盒下料放置。

4.根据权利要求1所述的一种纺织品扎染装置，其特征在于，所述载板(1)下壁面安装两对垫块(17)；该垫块(17)用于支撑，避免地面不平整，导致倾斜。

5.根据权利要求1所述的一种纺织品扎染装置，其特征在于，所述第一电动推杆(7)伸缩端与第二旋转电机(8)之间通过安装座(18)连接；该安装座(18)用于固定第二旋转电机(8)。

6.根据权利要求1所述的一种纺织品扎染装置，其特征在于，所述支撑杆(5)与横杆(6)之间安装加强杆(19)；该加强杆(19)用于加强支撑杆(5)与横杆(6)之间的连接。

说明书

技术领域

本实用新型涉及纺织品扎染领域，特别是一种纺织品扎染装置。

背景技术

现如今随着社会的不断发展，人们生活水平的不断提高，人们对衣服颜色有了更高的要求，扎染是是中国民间传统而独特的染色工艺它是通过纱、线、绳等工具，对织物进行扎、缝、缚、缀、夹等多种形式组合后进行染色。其工艺特点是用线在被印染的织物打绞成结后，再进行印染，然后把打绞成结的线拆除的一种印染技术。它有一百多种变化技法，各有特色，在扎染时，人们进行扎、缝、缚、缀、夹等，在进行染色，传统的染色方式需要人工将准备好的材料放置到染色桶内，等待一定时间后在取出，染色速度慢，需要人工投入取出，十分的麻烦，鉴于此，针对上述问题深入研究，遂有本案产生。

实用新型内容

本实用新型的目的是为了解决上述问题，设计了一种纺织品扎染装置。

为实现上述目的，本实用新型提供如下技术方案：一种纺织品扎染装置，包括载板、基座、第一旋转电机、托板、支撑杆、横杆、第一电动推杆、第二旋转电机、固定板、一对结构相同的第二电动推杆、一对结构相同的连接板、安装板、一对结构相同的伸缩电机和一对结构相同的夹板，所述基座安置于安装板上，所述基座上壁面开有安装槽，所述第一旋转电机安置于安装槽内，所述托板安置于第一旋转电机驱动端上，所述支撑杆安置于托板上，所述横杆安置于支撑杆上，所述第一电动推杆安置于横杆上，所述第二旋转电机安置于第一电动推杆伸缩端上，所述固定板安置于第二旋转电机驱动端上，一对所述第二电动推杆安置于固定板上，一对所述连接板安置于一对结构相同的第二电动推杆伸缩端上，所述安装板安置于一对结构相同的连接板之间，一对所述伸缩电机安置于安装板内，一对所述夹板安置于一对结构相同的伸缩电机伸缩端上。

优选的，所述载板上壁面且位于基座前方安装染料桶；该染料桶用于染色。

优选的，所述载板上壁面且位于基座两侧安装一对放置台；该放置台用于上料放置盒下料放置。

优选的，所述载板下壁面安装两对垫块；该垫块用于支撑，避免地面不平整，导致倾斜。

优选的，所述第一电动推杆伸缩端与第二旋转电机之间通过安装座连接；该安装座用于固定第二旋转电机。

优选的，所述支撑杆与横杆之间安装加强杆；该加强杆用于加强支撑杆与横杆之间的连接。

利用本实用新型的技术方案制作的一种纺织品扎染装置，本装置自动化夹取，转动晃动，使布料在染料桶内晃动，加快染色速度，很好的解放了人力，使用方便。

附图说明

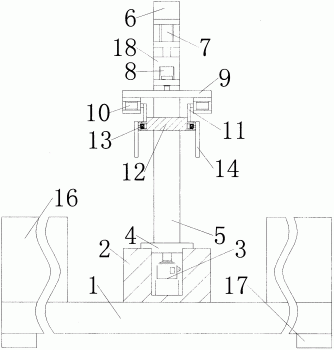

图1是本实用新型所述一种纺织品扎染装置的结构示意图；

图2是本实用新型所述一种纺织品扎染装置的侧视结构示意图；

图3是本实用新型所述一种纺织品扎染装置的俯视结构示意图；

图中，1-载板；2-基座；3-第一旋转电机；4-托板；5-支撑杆；6-横杆；7-第一电动推杆；8-第二旋转电机；9-固定板；10-第二电动推杆；11-连接板；12-安装板；13-伸缩电机；14-夹板；15-染料桶；16-放置台；17-垫块；18-安装座；19-加强杆。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

在本实用新型的描述中，还需要说明的是，除非另有明确的规定和限定，术语“设置”、“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

本实用新型提供了如图1-图3所示的一种纺织品扎染装置，包括载板1、基座2、第一旋转电机3、托板4、支撑杆5、横杆6、第一电动推杆7、第二旋转电机8、固定板9、一对结构相同的第二电动推杆10、一对结构相同的连接板11、安装板12、一对结构相同的伸缩电机13和一对结构相同的夹板14，所述基座2安置于安装板12上，所述基座2上壁面开有安装槽，所述第一旋转电机3安置于安装槽内，所述托板4安置于第一旋转电机3驱动端上，所述支撑杆5安置于托板4上，所述横杆6安置于支撑杆5上，所述第一电动推杆7安置于横杆6上，所述第二旋转电机8安置于第一电动推杆7伸缩端上，所述固定板9安置于第二旋转电机8驱动端上，一对所述第二电动推杆10安置于固定板9上，一对所述连接板11安置于一对结构相同的第二电动推杆10伸缩端上，所述安装板12安置于一对结构相同的连接板11之间，一对所述伸缩电机13安置于安装板12内，一对所述夹板14安置于一对结构相同的伸缩电机13伸缩端上；所述载板1上壁面且位于基座2前方安装染料桶15；该染料桶15用于染色；所述载板1上壁面且位于基座2两侧安装一对放置台16；该放置台16用于上料放置盒下料放置；所述载板1下壁面安装两对垫块17；该垫块17用于支撑，避免地面不平整，导致倾斜；所述第一电动推杆7伸缩端与第二旋转电机8之间通过安装座18连接；该安装座18用于固定第二旋转电机8；所述支撑杆5与横杆6之间安装加强杆19；该加强杆19用于加强支撑杆5与横杆6之间的连接。载板1上壁面且位于基座2前方安装染料桶15；该染料桶15用于染色。载板1上壁面且位于基座2两侧安装一对放置台16；该放置台16用于上料放置盒下料放置。载板1下壁面安装两对垫块17；该垫块17用于支撑，避免地面不平整，导致倾斜。第一电动推杆7伸缩端与第二旋转电机8之间通过安装座18连接；该安装座18用于固定第二旋转电机8。支撑杆5与横杆6之间安装加强杆19；该加强杆19用于加强支撑杆5与横杆6之间的连接。

本实施例中，电动推杆的型号优选为SYSE40；旋转电机型号为GLP-30；伸缩电机型号为NOSTOP//ZZ。

具体使用时：首先在本装置空闲处安装可编程系列PLC控制器、与所有电器件相匹配的驱动器和电源，PLC控制器采用的型号优选的SIMATIC S7-300，将该型号PLC控制器的输出端通过导线分别与所有电器件相匹配的驱动器的输入端相连，将驱动器的输出端与对应的电器件相连，并且通过导线将PLC控制器和所有的驱动器与电源电性连接起来，在使用时，将准备好的布料放置到筛网中，放置完毕后，将筛网放置到放置台16上放置，安装在基座2内的第一旋转电机3带动安装在其驱动端上的托板4转动，安装在托板4上的支撑杆5随之转动，使横杆6位于放置台16上方，安装在横杆6上的第一电动推杆7带动安装在其伸缩端上的第二旋转电机8下降，下降到指定位置时停止，安装在固定板9内的伸缩电机13带动安装在其伸缩端上的夹板14收缩加紧筛网，第一旋转电机3再次转动，使横杆6位于染料桶15上方，第一电动推杆7下降，使筛网浸入到染料桶15内，同时第二旋转电机8转动同时第二电动推杆10带动连接板11连接的安装板12往复移动，使放置在筛网内的布料在染料桶15内晃动，加快放置在筛网内的布料染色。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
