专利摘要

专利摘要

本实用新型涉及一种翼式火炮身管导向装置，其包括锥台形身管以及与身管活动连接的摇架；所述身管包括导向部和非导向部；所述导向部的外侧沿炮膛轴线方向对称设置有相互平行的导向翼；所述导向部外侧设置有用于连接导向部和导向翼的加强筋；所述摇架为半圆形槽且槽口设置有向圆心延伸的摇架凸台；所述导向翼上设置有与摇架凸台配合的导向翼槽。本实用新型在确保身管强度、能与摇架配合导向的前提下，进一步减轻了身管重量，提高了火炮机动性。

权利要求

1.一种翼式火炮身管导向装置，其特征在于，其包括锥台形身管以及与身管活动连接的摇架(1)；所述身管包括导向部(2)和非导向部(3)；所述导向部(2)的外侧沿炮膛轴线方向对称设置有相互平行的导向翼(4)；所述导向部(2)外侧设置有用于连接导向部(2)和导向翼(4)的加强筋(5)；所述摇架(1)为半圆形槽且槽口设置有向圆心延伸的摇架凸台(6)；所述导向翼(4)上设置有与摇架凸台(6)配合的导向翼槽(7)。

2.根据权利要求1所述的翼式火炮身管导向装置，其特征在于，所述导向部(2)的外侧在炮膛轴线的水平面上设置有相互平行的导向翼(4)。

3.根据权利要求1所述的翼式火炮身管导向装置，其特征在于，所述摇架(1)为开口向下的半圆形槽。

说明书

技术领域

本实用新型涉及武器装备研制领域，具体涉及一种翼式火炮身管导向装置。

背景技术

火炮身管在发射时承受火药气体的高压并将弹丸高速抛射出去。为了使身管强度足够且重量较轻，火炮身管设计时首先确定射击过程中身管各截面承受的最大压强曲线——高低温压力曲线；考虑设计理论的误差，将高低温压力曲线乘以安全系数后得到理论强度曲线；由于身管内半径是提前确定的，依据强度公式，由理论强度曲线可得到身管各截面的理论外半径——理论外形(越靠近身管口部，身管外半径越小，身管理论外形对应多段锥台)；最后考虑身管与炮尾、摇架和炮口装置的连接对身管理论外形进行调整(加大身管壁厚)，得到身管的实际外形。

目前大多数火炮的身管和筒形摇架配合前后运动，这就需要将身管导向部做成圆柱，由于导向部较长，导向部由锥台形的理论外形调整为圆柱形实际外形，身管重量增加了很多。

实用新型内容

本实用新型的目的是提供一种确保身管强度、能与摇架配合导向前提下，进一步减轻了身管重量，提高了火炮机动性的翼式火炮身管导向装置。

本实用新型采用如下技术方案：

一种翼式火炮身管导向装置，其包括锥台形身管以及与身管活动连接的摇架；所述身管包括导向部和非导向部；所述导向部的外侧沿炮膛轴线方向对称设置有相互平行的导向翼；所述导向部外侧设置有用于连接导向部和导向翼的加强筋；所述摇架为半圆形槽且槽口设置有向圆心延伸的摇架凸台；所述导向翼上设置有与摇架凸台配合的导向翼槽。

进一步的，所述导向部的外侧在炮膛轴线的水平面上设置有相互平行的导向翼。

进一步的，所述摇架为开口向下的半圆形槽。

本实用新型的有益效果在于：本实用新型将身管的圆柱导向部换为翼式结构，减轻了身管重量，为火炮身管外形设计提供了一条新的思路。

附图说明

图1为本实用新型的身管结构示意图。

图2为图1的左视结构示意图。

图3为图1的俯视结构示意图。

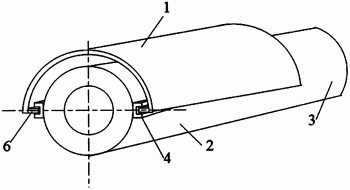

图4为本实用新型的结构示意图。

其中，1摇架、2导向部、3非导向部、4导向翼、5加强筋、6摇架凸台、7导向翼槽。

具体实施方式

结合图1～4所示，一种翼式火炮身管导向装置，其包括锥台形身管以及与身管活动连接的摇架1；所述身管包括导向部2和非导向部3，导向部与摇架配合实现身管前后运动导向。所述导向部2的外侧沿炮膛轴线方向对称设置有相互平行的导向翼4；所述导向部2外侧设置有用于连接导向部2和导向翼4的加强筋5，加强筋的长度不同，以保证两条导向翼与炮膛轴线平行(身管的导向部的外侧壁的距离相等)；所述摇架1为半圆形槽且槽口设置有向圆心延伸的摇架凸台6；所述导向翼4上设置有与摇架凸台6配合的导向翼槽7，将摇架凸台插入导向翼槽中，依靠凸台和凹槽的作用实现身管运动导向。

所述导向部2的外侧在炮膛轴线的水平面上设置有相互平行的导向翼4。所述摇架1为开口向下的半圆形槽。

本实用新型采用翼式身管导向，相对于通常的圆柱导向，在确保身管强度、能与摇架配合导向前提下，进一步减轻了身管重量，提高了火炮的机动性。

以上实施例仅用以说明本实用新型的技术方案，而非对其限制；尽管参照前述实施例对本实用新型进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本实用新型实施例技术方案的精神和范围。
