专利摘要

专利摘要

本实用新型涉及一种用于缩短火炮行军长度的装置，其包括储液罐、压液液压泵、压气液压泵以及压气筒，所述储液罐通过输液管依次连接压液液压泵、通液电磁阀和复进机内筒的空气端；所述复进机内筒的空气端还设置放空管，所述放空管上设置有末端电磁阀；所述压气筒包括筒体、设置在筒体内的压气活塞，所述压气活塞将筒体分为液压部和气压部；本实用新型安装在火炮复进机上，使得火炮行军和射击时能够适时变换复进机初力，行军时可将炮身后拉，缩短火炮行军长度以提高其机动性。

权利要求

1.一种用于缩短火炮行军长度的装置，其特征在于，其包括储液罐(1)、压液液压泵(2)、压气液压泵(3)以及压气筒，所述储液罐(1)通过输液管(5)依次连接压液液压泵(2)、通液电磁阀(6)和复进机内筒(22)的空气端；所述复进机内筒(22)的空气端还设置放空管(7)，所述放空管(7)上设置有末端电磁阀(8)；

所述压气筒包括筒体(4)、设置在筒体(4)内的压气活塞(9)，所述压气活塞(9)将筒体(4)分为液压部(10)和气压部(11)；

所述压气液压泵(3)通过压液管(12)与液压部(10)连通，所述气压部(11)通过输气管(13)与复进机外筒(23)连接，所述输气管(13)上设置有通气电磁阀(14)；

所述压液液压泵(2)、压气液压泵(3)、通气电磁阀(14)、通液电磁阀(6)以及末端电磁阀(8)均通过线缆(15)连接控制器(16)。

2.根据权利要求1所述的用于缩短火炮行军长度的装置，其特征在于，所述控制器(16)连接有电源(17)。

3.根据权利要求1所述的用于缩短火炮行军长度的装置，其特征在于，其还包括位移传感器(18)，所述位移传感器(18)固定设置在炮尾(19)并通过线缆(15)与控制器(16)连接。

4.根据权利要求1所述的用于缩短火炮行军长度的装置，其特征在于，所述压气活塞(9)的外侧面设置有环向凹槽(20)，所述环向凹槽(20)内设置有活塞密封圈(21)。

5.根据权利要求1所述的用于缩短火炮行军长度的装置，其特征在于，所述储液罐(1)和液压部(10)内均填充有驻退液。

说明书

技术领域

本实用新型涉及武器装备研制和保障技术领域，具体涉及一种用于缩短火炮行军长度的装置。

背景技术

身管是火炮的基础部件，发射药燃烧后生成的高压气体在身管内膨胀，将弹丸高速抛出。为提高火炮的射程，火炮身管的长度越来越大，一些火炮身管的长度甚至达到8米以上，这样的火炮在机动时经常由于身管过长带来很多问题，譬如运动稳定性问题，拐弯时道路两边障碍物阻碍问题等。

为缩短火炮行军长度，有些火炮可以将炮身回转180度与大架叠合在一起，但是对于大部分火炮来说，炮身是不能回转的。

火炮射击时，炮身要后坐一段距离而后复位，火炮平时依靠复进机初力使炮身保持在火炮前方位置，如果此时将炮身后拉则可减小炮身的长度，但这必须克服很大的复进机初力，实现起来较为困难。但若减小复进机初力会造成火炮射击时无法使炮身复位，火炮不能正常工作。

实用新型内容

本实用新型的目的是提供一种用于缩短火炮行军长度的装置，该装置安装在火炮复进机上，使得火炮行军和射击时能够适时变换复进机初力，行军时可将炮身后拉，缩短火炮行军长度以提高其机动性。由于大中口径火炮为减轻重量普遍采用液体气压式复进机，故本发明主要针对液体气压式复进机进行设计。

本实用新型采用如下技术方案：

一种用于缩短火炮行军长度的装置，其包括储液罐、压液液压泵、压气液压泵以及压气筒，所述储液罐通过输液管依次连接压液液压泵、通液电磁阀和复进机内筒的空气端；所述复进机内筒的空气端还设置放空管，所述放空管上设置有末端电磁阀。

所述压气筒包括筒体、设置在筒体内的压气活塞，所述压气活塞将筒体分为液压部和气压部。

所述压气液压泵通过压液管与液压部连通，所述气压部通过输气管与复进机外筒连接，所述输气管上设置有通气电磁阀。

所述压液液压泵、压气液压泵、通气电磁阀、通液电磁阀以及末端电磁阀均通过线缆连接控制器。

进一步的，所述控制器连接有电源。

进一步的，其还包括位移传感器，所述位移传感器固定设置在炮尾并通过线缆与控制器连接。

进一步的，所述压气活塞的外侧面设置有环向凹槽，所述环向凹槽内设置有活塞密封圈。

进一步的，所述储液罐和液压部内均填充有驻退液。

本实用新型的有益效果在于：本实用新型为解决火炮身管过长机动性不好问题提供了一种技术方案，可用于院校、科研所和武器生产厂的火炮研制和保障。

附图说明

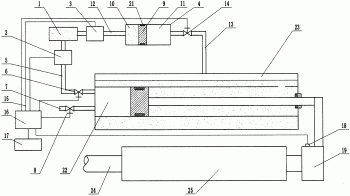

图1为本实用新型的结构示意图。

图2为本实用新型压气活塞的结构示意图。

其中，1储液罐、2压液液压泵、3压气液压泵、4筒体、5输液管、6通液电磁阀、7放空管、8末端电磁阀、9压气活塞、10液压部、11气压部、12压液管、13输气管、14通气电磁阀、15线缆、16控制器、17电源、18位移传感器、19炮尾、20环向凹槽、21活塞密封圈。22复进机内筒、23复进机外筒、24身管、25摇架。

具体实施方式

结合图1和图2所示，一种用于缩短火炮行军长度的装置，安装在火炮的摇架25上，主要与复进机相连接。其包括储液罐1、压液液压泵2、压气液压泵3以及压气筒，所述储液罐1通过输液管5依次连接压液液压泵2、通液电磁阀6和复进机内筒22的空气端；所述复进机内筒22的空气端还设置放空管7，所述放空管7上设置有末端电磁阀8。

所述压气筒包括筒体4、设置在筒体4内的压气活塞9，所述压气活塞9将筒体4分为液压部10和气压部11。所述储液罐1和液压部10内均填充有驻退液。

所述压气液压泵3通过压液管12与液压部10连通，压气液压泵同时与储液罐1连通为其提供液体。所述气压部11通过输气管13与复进机外筒23连接，所述输气管13上设置有通气电磁阀14。

所述压液液压泵2、压气液压泵3、通气电磁阀14、通液电磁阀6以及末端电磁阀8均通过线缆15连接控制器16。所述控制器16连接有电源17。

其还包括位移传感器18，所述位移传感器18固定设置在炮尾19并通过线缆15与控制器16连接。控制器上设置“行军”和“射击”按钮。

所述压气活塞9的外侧面设置有环向凹槽20，所述环向凹槽20内设置有活塞密封圈21。

其动作原理为：行军时，按下控制器上“行军”按钮，控制器首先打开通气电磁阀，复进机外筒高压气体进入气压部，推动筒体内压气活塞向压液部一侧移动，复进机内压强下降；接下来控制器关闭末端电磁阀，打开通液电磁阀，启动压液液压泵，将压液液压泵中液体通过输液管泵入复进机内筒复进活塞一侧，推动复进活塞和复进杆后移，同时复进杆带动炮身(包括炮尾和身管等)后移，炮身后移距离不超过火炮射击时最大后坐长度，通常0.8米左右，用位移传感器控制；火炮后坐到预定长度后，控制器关闭通液电磁阀和通气电磁阀，将炮身保持在后方位置。

射击时，按下控制器“射击”按钮，控制器打开通液电磁阀和通气电磁阀，启动压气液压泵，将压气液压泵中液体通过压液管泵入压液部，推动压气活塞运动，将气压部内气体压回复进机外筒，恢复复进机初压，复进机压强作用在复进活塞上，将复进杆和炮身推回前方位置，同时将复进机内筒复进活塞一侧液体通过压液液压泵压回储液罐；最后控制器关闭通气电磁阀和通液电磁阀，打开末端电磁阀，使复进机内筒复进活塞一侧保持与大气连通的状态，火炮就可以正常射击了。

复进机包括内筒和外筒，内筒内有复进活塞和复进杆，复进杆连接炮身，此部分属于行业常识，不再展开叙述。

该装置也可用在平时使炮身位于后方位置，从而缓解由于身管过长，身管重心靠前导致身管弯曲问题。

以上实施例仅用以说明本实用新型的技术方案，而非对其限制；尽管参照前述实施例对本实用新型进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本实用新型实施例技术方案的精神和范围。
